Marshall 1962 Handleiding

SPECIFICATIES

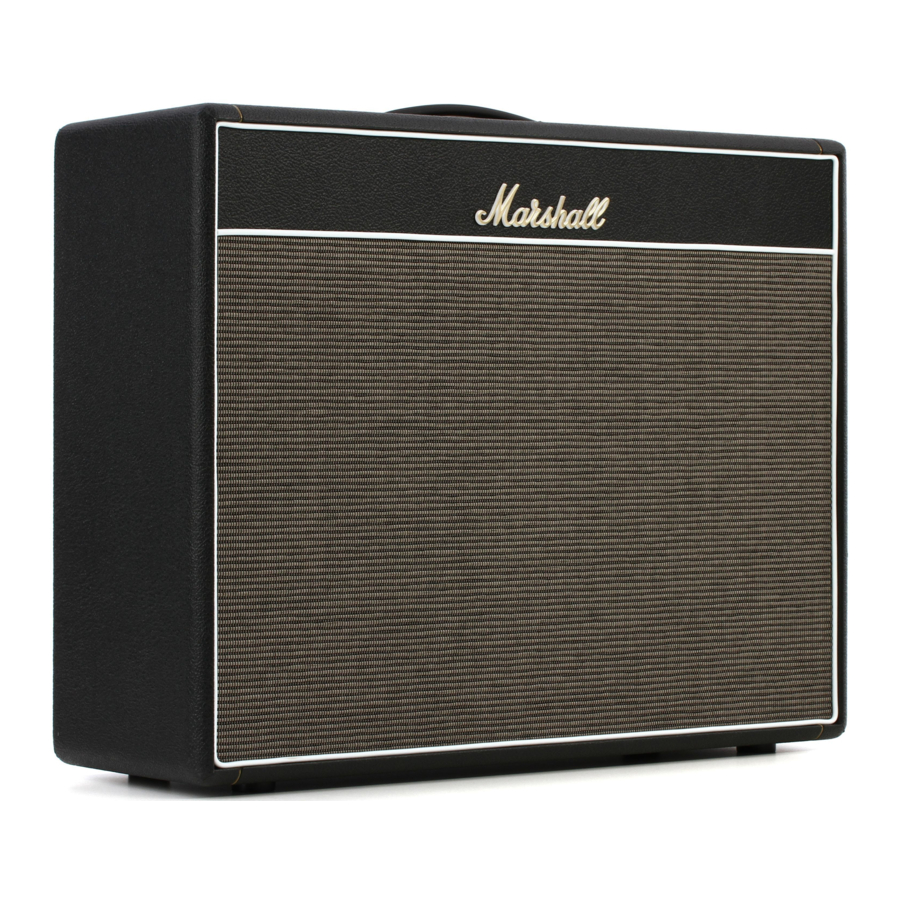

De 1962, liefkozend 'the bluesbreaker' genoemd, werd in de jaren 60 gelanceerd toen elektrische gitaristen muzikale grenzen doorbraken. Deze heruitgave levert legendarische diepe bluesklanken via twee Celestion
Greenback-speakers.

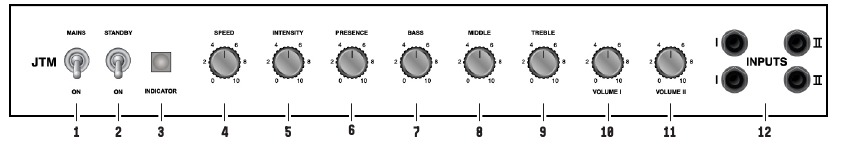

FUNCTIES VOORPANEEL

1. POWER SWITCH (AAN/UIT-SCHAKELAAR)
   Zet de versterker aan en uit.
2. STANDBY SWITCH (STAND-BY SCHAKELAAR)
   De stand-by schakelaar wordt in combinatie met de aan/uit-schakelaar gebruikt om de versterker voor gebruik 'op te warmen'.
   Zet altijd twee minuten voordat u de stand-by schakelaar in de 'aan'-stand zet, de stroom aan.
   De stand-by schakelaar moet tijdens pauzes in optredens op de 'uit'-stand worden gezet in plaats van de versterker op vol vermogen aan te laten staan.
3. INDICATOR (INDICATOR)
   De stroomindicator licht op wanneer de netstroom van de versterker is ingeschakeld.
4. SPEED (SNELHEID)
   Regelt de snelheid waarmee het 'tremelo'-effect oscilleert.
5. INTENSITY (INTENSITEIT)
   Regelt de diepte van de oscillatie van het 'tremelo'-effect.
   Let op: 'tremelo' werkt alleen bij het spelen via kanaal 2.
6. PRESENCE (AANWEZIGHEID)
   Past de hoge frequenties van de eindversterker aan. Het verhogen van de hoge frequenties voegt meer pit toe aan uw geluid.
7. BASS (BASS)
   Past de lage frequenties van de versterker aan. Het voegt bottom-end en diepte toe aan uw geluid.
8. MIDDLE (MIDDEN)
   Past de middenfrequenties van de versterker aan, waardoor u alles krijgt, van uitgeholde middentonen tot een vet en vol geluid.
9. TREBLE (TREBLE)
   Past de bovenste frequenties van de voorversterker aan. Uw toon wordt helderder naarmate deze wordt verhoogd.
10. VOLUME I (VOLUME I)
    Regelt het algehele uitgangsniveau van kanaal 1. Dit kanaal is voor een hogere treble-respons dan kanaal 2.
11. VOLUME II (VOLUME II)
    Regelt het algehele uitgangsniveau van kanaal 2. Kanaal 2 is ingesproken voor normale respons en heeft een meer afgeronde toon dan kanaal 1.
12. INPUTS (INGANGEN)
    1 (Boven): Sluit de gitaar aan op kanaal 1.
    1 (Onder): Sluit de gitaar aan op de ingang met de lagere gevoeligheid op kanaal 1. 2 (Boven): Sluit de gitaar aan op kanaal 2. 2 (Onder): Sluit de gitaar aan op de ingang met de lagere gevoeligheid op kanaal 2.
    Let op: sommige gitaristen geven er de voorkeur aan om de twee kanalen samen te mixen door een korte, afgeschermde patchkabel aan te sluiten tussen de onderste ingang van kanaal 1 en de bovenste ingang van kanaal 2. Als u uw gitaar vervolgens in de bovenste ingang van kanaal 1 steekt, kunt u de verschillende tonale kenmerken van elk kanaal mixen.

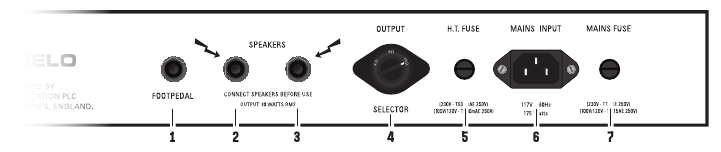

FUNCTIES ACHTERPANEEL

1. 1. FOOTPEDAL (VOETPEDAAL)
   Voor aansluiting van de meegeleverde voetschakelaar om 'tremelo' in en uit te schakelen.
   Let op: het 'tremelo'-effect werkt alleen bij het spelen via kanaal 2.
2. & 3. SPEAKER OUTPUTS (SPEAKERUITGANGEN)
   Sluit hier één of twee speakerkasten aan met behulp van 1/4" jack-speakerkabels.

   zorg er altijd voor dat de uitgangsimpedantieschakelaar is ingesteld op de juiste impedantie voor de belasting van uw opstelling (speakerkasten). Gebruik deze versterker nooit zonder een speaker of belasting.

4. OUTPUT IMPEDANCE SELECTOR (KEUZESCHAKELAAR UITGANGSIMPEDANTIE)
   Past de uitgang van de versterker aan de belastingsimpedantie aan. Zorg ervoor dat de versterker volledig is uitgeschakeld voordat u aan de keuzeschakelaar draait.
   De geselecteerde impedantie op de versterker moet overeenkomen met de totale impedantie van de gebruikte speakerkast(en):

• De 1962 heeft twee 16Ω-speakers die samen een belasting van 8Ω creëren. Als de interne speakers dus op zichzelf worden gebruikt, moet de keuzeschakelaar op 8Ω worden ingesteld.
• De interne speakers kunnen worden gebruikt met een 8Ω extensiekast om een belasting van 4Ω te creëren.
• Als de interne speakers zijn losgekoppeld en de versterker op één 16Ω-kast draait, moet de keuzeschakelaar op 16Ω worden ingesteld.
• Als de interne speakers zijn losgekoppeld en de versterker op twee 16Ω-kasten draait, moet de keuzeschakelaar op 8Ω worden ingesteld.
• Als de interne speakers zijn losgekoppeld en als op twee 8Ω-kasten wordt gedraaid, moet de keuzeschakelaar op 4Ω worden ingesteld.

  het niet naleven van deze punten kan de versterker beschadigen.

5. H.T. FUSE (H.T. ZEKERING)
   De juiste waarde van de H.T.-zekering staat op het achterpaneel.
6. POWER INLET (STROOMINGANG)
   Het meegeleverde netsnoer wordt hier aangesloten. De nominale spanning van de netstroom waarvoor uw versterker is gebouwd, staat op het achterpaneel.
7. MAINS FUSE (NETZEKERING)
   De juiste waarde van de netzekering staat op het achterpaneel.

WAARSCHUWING! VEILIGHEIDSINSTRUCTIES

Lees deze handleiding zorgvuldig door voordat u de stekker in het stopcontact steekt. Volg alle instructies en neem alle waarschuwingen in acht.

raadpleeg de volledige details in afzonderlijke

Veiligheidsinstructies-leaflet (documentnummer CATS-00158).

NETVOEDING EN UITGANGSIMPEDANTIE
De specifieke nominale spanning van de netstroom waarvoor uw versterker is vervaardigd, staat op het achterpaneel van de versterker. Uw versterker wordt geleverd met een afneembare netvoedingskabel, die moet worden aangesloten op de netvoedingingang op het achterpaneel van de versterker.
De juiste waarde en het juiste type netzekering staan op het achterpaneel van de versterker. Probeer nooit de zekering te omzeilen of een zekering met een onjuiste waarde of type te plaatsen.
De keuzeschakelaar voor de uitgangsimpedantie moet worden ingesteld op de totale impedantie van de gebruikte speakerkast(en) (of belasting).
Als u twijfelt over uw netvoeding of de impedantie van de speakerkast(en), vraag dan hulp aan een gekwalificeerde technicus – uw Marshall-dealer kan u hierbij helpen.

uw versterker moet worden uitgeschakeld en losgekoppeld van de netvoeding voordat u:

• een zekering controleert en/of vervangt; en/of
• de uitgangskeuzeschakelaar voor een andere instelling wijzigt.

BELANGRIJKE INFORMATIE OVER DE INSTALLATIE

1. Zet de keuzeschakelaar voor de uitgangsimpedantie op de impedantie van de gecombineerde belasting van de speakerkast(en) die u gaat gebruiken.
2. Controleer of de interne speaker en/of de extensiekasten die u wilt gebruiken correct zijn aangesloten op de speakeruitgangen.
   Let op: Er zijn twee parallelle speakeruitgang-jackaansluitingen voorzien voor aansluiting op de interne speaker en/of een externe belasting, bijvoorbeeld een speaker-extensiekast(en). De versterker wordt geleverd met de interne speaker aangesloten op een van de speakeruitgang-jackaansluitingen. Meer informatie over impedantie vindt u verderop in deze handleiding.

   het niet doen van het bovenstaande kan uw versterker beschadigen. Zorg er bij het aansluiten van een speakerkast voor dat u een geschikte speakernaar gebruikt. Gebruik hiervoor nooit een afgeschermde (shielded) gitaarkabel.
3. Zorg ervoor dat zowel de aan/uit-schakelaar als de stand-by schakelaar in de uit-stand staan.
4. Sluit eerst het meegeleverde netsnoer aan op de stroomingang op het achterpaneel en vervolgens op een stopcontact.
5. Zorg ervoor dat alle master-, volume- en/of uitgangsniveau-regelaars op het voorpaneel op nul staan.
6. Steek uw gitaar in een van de ingangen op het voorpaneel.
7. Zet de aan/uit-schakelaar aan en wacht een paar minuten.
8. Zet de stand-by schakelaar in de 'aan'-stand.
9. Zet het volume op uw gewenste niveau en u bent klaar om te spelen.

UW APPARATUUR VERVOEREN
Zorg ervoor dat uw versterker is uitgeschakeld, losgekoppeld van de netvoeding en dat alle verwijderbare kabels zijn losgekoppeld van uw apparatuur voordat u deze probeert te verplaatsen.
