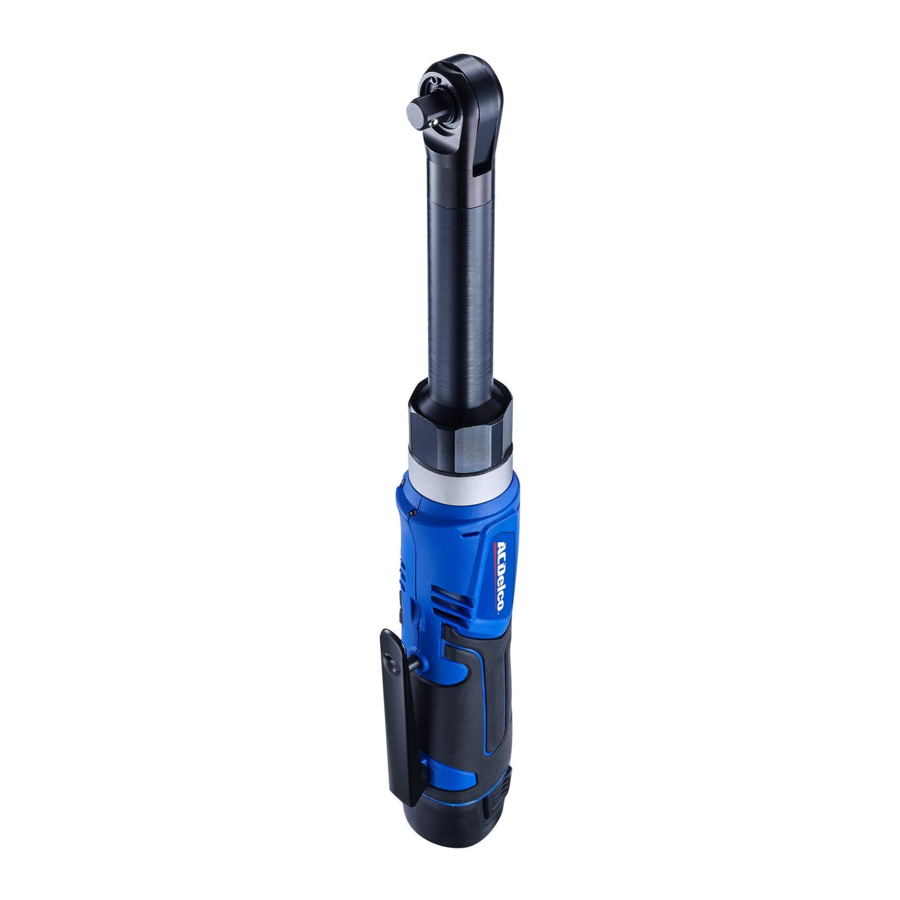

ACDelco ARW1218-3 Handleiding

BEOOGD GEBRUIK

Dit gereedschap is uitsluitend bedoeld voor persoonlijk gebruik.
Deze ratelsleutel is ontworpen om schroefdraad bevestigingsmiddelen te verwijderen en te installeren.

FUNCTIONELE BESCHRIJVING

BEDIENING EN COMPONENTEN:

1. Aandrijfstift
2. Vooruit/Achteruit Hendel
3. Moer
4. AAN/UIT-schakelaar
5. Antislip zachte greep
6. Ontgrendelknop accu
7. Accu

SPECIFICATIES

MONTAGE

ACCU PLAATSEN OF VERWIJDEREN
DE ACCU VERWIJDEREN: Druk op de ontgrendelknop van de accu (6) en trek de accu (7) uit het gereedschap.
DE ACCU PLAATSEN: Duw de accu (7) op het gereedschap tot deze vastklikt.

DOPPEN PLAATSEN
Volg altijd de onderstaande procedure om een dop te plaatsen.

1. Plaats een dop in het aambeeld (1).
2. Zorg ervoor dat de bit in het aambeeld is bevestigd terwijl u op de kogel van het aambeeld klikt.

DOPPEN VERWIJDEREN
Volg altijd de onderstaande procedure om een dop te verwijderen.

Zet de schakelaar (4) altijd in de uit-stand bij het plaatsen en verwijderen van een dop.

WERKING

OPMERKING
Controleer altijd de draairichting voor gebruik.
Overschrijd de specificatie en het toepassingsgebied op basis van het ontwerp niet om uw persoonlijke veiligheid niet in gevaar te brengen en schade aan het gereedschap te voorkomen.

1. Laat de slagschroevendraaier na continu gebruik 15 minuten stilstaan voordat u de accu vervangt. De temperatuur van de motor, schakelaar, enz. zal stijgen als het werk direct na het vervangen van de accu opnieuw wordt gestart, wat uiteindelijk kan leiden tot doorbranden.
2. Plaats de punt van de bout in de dop. Houd het gereedschap recht op de bout gericht.
3. Oefen voorwaartse druk uit op het gereedschap om te voorkomen dat de dop van de bout glijdt.
4. Om te starten, zet u de slagschroevendraaier/schroevendraaier aan. Controleer altijd het koppel met een momentsleutel. Het aandraaimoment kan worden beïnvloed door vele factoren, waaronder de volgende:
   Voltage: Een lage spanning als gevolg van een bijna lege accu vermindert het aandraaimoment.
   Dopmaat: Het niet gebruiken van de juiste dopmaat veroorzaakt een vermindering van het aandraaimoment.
   Boutmaat: Grotere boutdiameters vereisen over het algemeen een hoger aandraaimoment. Het aandraaimoment varieert ook afhankelijk van de lengte, kwaliteit en koppelcoëfficiënt.
   Materiaal: Het type materiaal en de oppervlakteafwerking van het materiaal beïnvloeden het aandraaimoment.
   Aandraaitijd: Een langere aandraaitijd resulteert in een verhoogd aandraaimoment. Het gebruik van een langere aandraaitijd dan aanbevolen kan ertoe leiden dat de schroeven overbelast, gestript of beschadigd raken.

OPMERKING
Wacht ongeveer 3 seconden en druk vervolgens op de trigger om de werking te starten nadat u de accu hebt geplaatst.
OPMERKING
Continu gebruik in een variabel snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.
OPMERKING
Zorg er bij het wijzigen van de positie van de bedieningsknop voor dat de schakelaar voor variabele snelheid is losgelaten.
OPMERKING
De eerste keer dat het gereedschap wordt gebruikt nadat de draairichting is gewijzigd, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

ONDERHOUD

Verwijder de accu uit dit gereedschap voordat u reinigingsmiddelen gebruikt.
OPMERKING
Dit gereedschap is gesmeerd voordat het de fabriek verlaat. Deze smering zou de levensduur van het gereedschap moeten meegaan. Verdere smering is vereist.

REINIGING
Laat met draaiende motor minstens één keer per week vuil en stof uit alle ventilatieopeningen blazen met droge lucht. Draag hierbij een veiligheidsbril. Plastic onderdelen aan de buitenkant kunnen worden gereinigd met een vochtige doek en een mild schoonmaakmiddel. Hoewel deze onderdelen zeer goed bestand zijn tegen oplosmiddelen, mag u NOOIT een oplosmiddel gebruiken.

ACCESSOIRES

Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model. Accessoires die geschikt zijn voor het ene gereedschap kunnen gevaarlijk worden bij gebruik op een ander gereedschap.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke servicecentrum.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstellingen worden uitgevoerd door gecertificeerde servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangende onderdelen worden gebruikt.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. De term "elektrisch gereedschap" in alle onderstaande waarschuwingen verwijst naar uw via het elektriciteitsnet bediende (met snoer) elektrisch gereedschap of batterij-aangedreven (snoerloos) elektrisch gereedschap.

HERKEN VEILIGHEIDSSYMBOLEN, WOORDEN EN LABELS

De veiligheidsinstructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en praktijken te dekken die zich kunnen voordoen bij het bedienen, onderhouden en reinigen van elektrisch gereedschap.
Gebruik altijd uw gezond verstand en let in het bijzonder op alle GEVAAR-, WAARSCHUWING-, VOORZICHTIG- en OPMERKING-verklaringen in deze handleiding.
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING
OPMERKING geeft aanvullende informatie die nuttig is voor een correct gebruik en onderhoud van dit gereedschap. Als een OPMERKING wordt aangegeven, zorg er dan voor dat deze volledig wordt begrepen.

IDENTIFICATIE VAN WAARSCHUWINGSETIKETTEN

	Lees de handleidingen voordat u het product gebruikt.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag een stofmasker.
	Elektrisch gereedschap kan trillen tijdens gebruik.
	Houd de lichaamshouding evenwichtig en stevig. Reik niet te ver bij het bedienen van dit gereedschap.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Voorkom bij het gebruik van elektrisch gereedschap altijd blootstelling aan en inademing van schadelijk stof en schadelijke deeltjes.

Sommige soorten stof die ontstaan bij machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemische stoffen die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.
Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Het hanteren van het netsnoer van producten met snoer kan u blootstellen aan lood, een chemische stof die in de staat Californië bekend staat als veroorzaker van kanker en geboorteafwijkingen of andere reproductieve schade. Was uw handen na het hanteren.

WERKRUIMTE

Houd het werkgebied schoon en goed verlicht. Rommelige en donkere ruimtes nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP

Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
Gebruik het gereedschap niet als de schakelaar het niet in- of uitschakelt. Een gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Ontkoppel de accu van het gereedschap of zet de schakelaar in de vergrendelde of uit-stand voordat u aanpassingen maakt, accessoires vervangt of het gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het gereedschap per ongeluk start.
Bewaar ongebruikte gereedschappen buiten het bereik van kinderen en andere ongetrainde personen. Gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals: paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan vonken, brandwonden of brand veroorzaken.
Onderhoud gereedschap met zorg. Houd snijgereedschap scherp en schoon. Goed onderhouden gereedschap met scherpe snijkanten is minder snel vast te lopen en is gemakkelijker te bedienen.
Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat het gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model. Accessoires die geschikt zijn voor een bepaald gereedschap kunnen een risico op letsel vormen bij gebruik op een ander gereedschap.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu plaatst. Het plaatsen van de accu in elektrisch gereedschap dat is ingeschakeld, nodigt uit tot ongelukken.
Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand opleveren.
Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
Onder extreme omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.

ONDERHOUD

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
Het onderhoud van het gereedschap mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Onderhoud of reparaties die worden uitgevoerd door onbekwaam personeel kunnen een risico op letsel opleveren.
Gebruik bij het onderhoud van een gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het onderhoudsgedeelte van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel opleveren.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN EN SYMBOLEN

Houd het gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een 'onder spanning staande' draad maakt ook blootliggende metalen onderdelen van het gereedschap 'onder spanning staand' en geeft de bediener een schok.
Houd er rekening mee dat dit gereedschap zich altijd in een werkende staat bevindt, omdat het niet op een stopcontact hoeft te worden aangesloten. Zet de trekkerschakelaar altijd in de vergrendelde UIT-stand bij het plaatsen of verwijderen van de accu of bits.
Gebruik geen bits of doppen die groter zijn dan aanbevolen. Grote bits of boren kunnen de moersleutel/schroevendraaier overbelasten en de motor en tandwielen beschadigen.
Niet gebruiken als de klauwplaten of andere onderdelen gebarsten of versleten zijn.
Verander nooit de draairichting voordat de motor volledig tot stilstand is gekomen.
Houd het werkstuk nooit in uw hand, op uw schoot of tegen andere delen van uw lichaam tijdens het aandrijven.
Gebruik de boor niet als frees of probeer gaten te verlengen of te vergroten door de boor te draaien. Boren kunnen breken en letsel veroorzaken.
Houd uw handen uit de buurt van draaiende onderdelen.
Houd de boor vrij van uzelf en alle voorwerpen bij het plaatsen en verwijderen van de bit.
Sommige soorten hout bevatten conserveringsmiddelen die giftig kunnen zijn. Wees extra voorzichtig om inademing en huidcontact te voorkomen bij het werken met deze materialen. Vraag en volg alle veiligheidsinformatie die beschikbaar is bij uw materiaalleverancier.

SYMBOLEN
Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

SYMBOOL	NAAM	UITLEG
V	Volt	Spanning (potentieel)
no	Nullasttoerental	Rotatiesnelheid bij nullast
kg	Kilogram	Gewicht
	Gelijkstroom	Type stroom
.../min	Omwentelingen per minuut	Omwentelingen, oppervlaksnelheid, slagen, enz. per minuut
