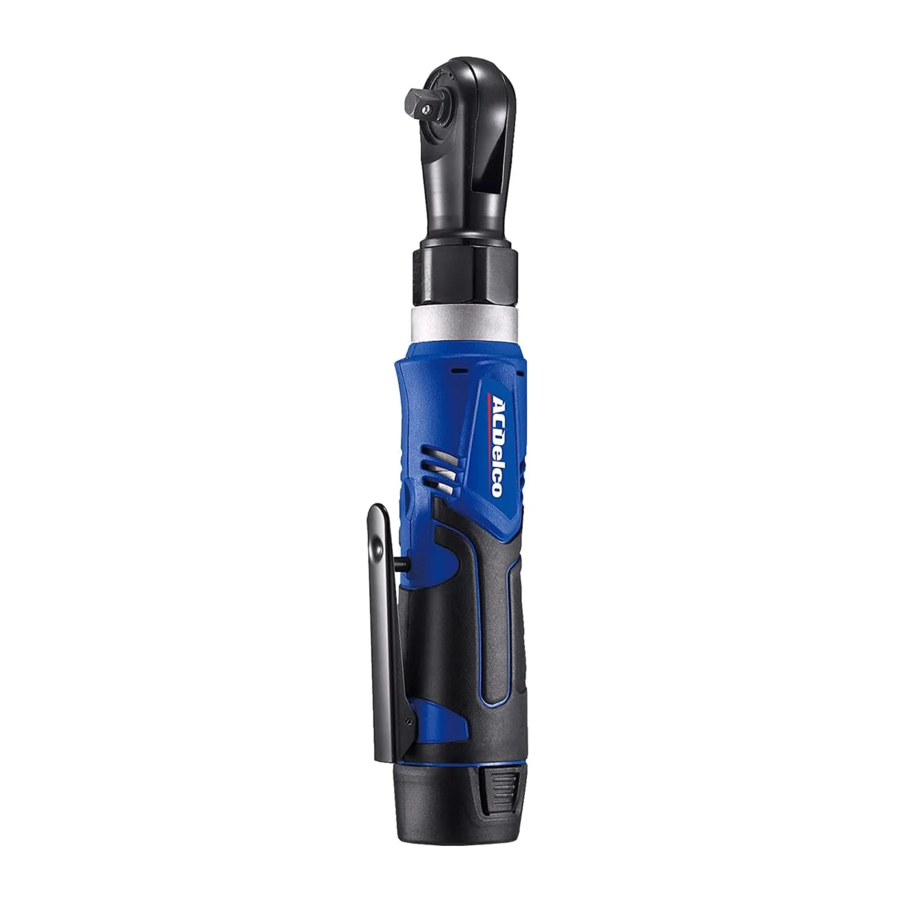

ACDelco ARW1209 Handleiding

BEOOGD GEBRUIK

Dit gereedschap is uitsluitend bedoeld voor persoonlijk gebruik.
Deze ratelsleutel is ontworpen om schroefbevestigingen te verwijderen en te installeren.

FUNCTIONELE BESCHRIJVING

BEDIENING EN ONDERDELEN:

1. Aandrijfstift
2. Vooruit/Achteruit-hendel
3. Ingebouwd LED-licht
4. Trigger (schakelaar)
5. Antislip zachte grip
6. Ontgrendelknop batterijpakket
7. Batterijpakket

SPECIFICATIES

MONTAGE

BATTERIJPAKKET INSTALLEREN OF VERWIJDEREN
OM HET BATTERIJPAKKET TE VERWIJDEREN: druk op de ontgrendelknop van het batterijpakket (6) en trek het batterijpakket (7) uit het gereedschap.
OM HET BATTERIJPAKKET TE INSTALLEREN: duw het batterijpakket (7) op het gereedschap totdat het op zijn plaats vastklikt.

DOPPEN INSTALLEREN
Volg altijd de onderstaande procedure om een dop te installeren.

1. Plaats een dop in het aambeeld (1).
2. Zorg ervoor dat de bit is vastgezet in het aambeeld terwijl u op de kogel van het aambeeld klikt.

DOPPEN VERWIJDEREN
Volg altijd de onderstaande procedure om een dop te verwijderen.

Zet de schakelaar (4) altijd in de uit-stand bij het installeren en verwijderen van de dop.

WERKING

OPMERKING
Controleer altijd de draairichting voor gebruik.
Overschrijd de specificatie en het toepassingsgebied op basis van het ontwerp niet, om uw persoonlijke veiligheid niet in gevaar te brengen en schade aan het gereedschap te voorkomen.

1. Laat de slagschroevendraaier na continu gebruik 15 minuten stationair draaien voordat u de batterij vervangt. De temperatuur van de motor, schakelaar enz. zal stijgen als het werk direct na het vervangen van de batterij opnieuw wordt gestart, wat uiteindelijk tot doorbranden leidt.
2. Plaats de punt van de bout in de dop. Houd het gereedschap recht op de bout gericht.
3. Oefen voorwaartse druk uit op het gereedschap om te voorkomen dat de dop van de bout glijdt.
4. Om te starten, zet u de slagschroevendraaier/driver aan. Controleer het koppel altijd met een momentsleutel. Het aanhaalkoppel kan worden beïnvloed door vele factoren, waaronder de volgende:
   Voltage: Een laag voltage door een bijna lege batterij vermindert het aanhaalkoppel.
   Dopgrootte: Het niet gebruiken van de juiste dopgrootte veroorzaakt een vermindering van het aanhaalkoppel.
   Aan/Uit-schakelaar met veiligheidsvergrendeling: Voorkom het onbedoeld starten van het gereedschap.
   Boutgrootte: Grotere boutdiameters vereisen over het algemeen een hoger aanhaalkoppel. Het aanhaalkoppel varieert ook afhankelijk van de lengte, kwaliteit en koppelcoëfficiënt.
   Materiaal: Het type materiaal en de oppervlakteafwerking van het materiaal beïnvloeden het aanhaalkoppel.
   Aandraaitijd: Een langere aandraaitijd resulteert in een verhoogd aanhaalkoppel. Het gebruik van een langere aandraaitijd dan aanbevolen kan ertoe leiden dat de schroeven overbelast, gestript of beschadigd raken.

OPMERKING
Wacht ongeveer 3 seconden en druk vervolgens op de trigger om de werking te starten na het installeren van de batterij.
OPMERKING
Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.
OPMERKING
Zorg er bij het wijzigen van de positie van de bedieningsknop voor dat de variabele snelheidsschakelaar is losgelaten.
OPMERKING
De eerste keer dat het gereedschap wordt gebruikt na het veranderen van de draairichting, kunt u een klik horen bij het opstarten. Dit is normaal en duidt niet op een probleem.

ONDERHOUD

Verwijder het batterijpakket uit dit gereedschap voordat u reinigingsmiddelen gebruikt.
OPMERKING
Dit gereedschap is gesmeerd voordat het de fabriek verlaat. Deze smering zou de levensduur van het gereedschap moeten meegaan. Er is geen verdere smering nodig.

REINIGING
Laat met draaiende motor minstens één keer per week vuil en stof uit alle ventilatieopeningen blazen met droge lucht. Draag een veiligheidsbril bij het uitvoeren hiervan. Plastic onderdelen aan de buitenkant kunnen worden gereinigd met een vochtige doek en een mild reinigingsmiddel. Hoewel deze onderdelen zeer oplosmiddelbestendig zijn, gebruik NOOIT oplosmiddel.

ACCESSOIRES

Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen. Accessoires die geschikt zijn voor het ene gereedschap, kunnen gevaarlijk worden bij gebruik op een ander gereedschap.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke servicecentrum.

Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, onderhoud en afstellingen worden uitgevoerd door gecertificeerde servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

ALGEMENE VEILIGHEIDSREGELS

LEES EN BEGRIJP ALLE INSTRUCTIES.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. De term "elektrisch gereedschap" in alle onderstaande waarschuwingen verwijst naar uw op het lichtnet werkende (met snoer) elektrisch gereedschap of op batterijen werkende (snoerloze) elektrisch gereedschap.

HERKEN VEILIGHEIDSSYMBOLEN, WOORDEN EN ETIKETTEN

De veiligheidsinstructies in deze handleiding zijn niet bedoeld om alle mogelijke omstandigheden en handelingen te dekken die zich kunnen voordoen bij het bedienen, onderhouden en reinigen van elektrisch gereedschap.
Gebruik altijd uw gezond verstand en besteed bijzondere aandacht aan alle GEVAAR-, WAARSCHUWING-, VOORZICHTIG- en OPMERKING-verklaringen in deze handleiding.
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING
OPMERKING geeft aanvullende informatie die nuttig is voor een correct gebruik en onderhoud van dit gereedschap. Als een OPMERKING wordt aangegeven, zorg er dan voor dat deze volledig wordt begrepen.

IDENTIFICATIE VAN WAARSCHUWINGSETIKETTEN

	Lees de handleidingen voordat u het product bedient.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag een stofmasker.
	Elektrisch gereedschap kan trillen tijdens gebruik.
	Houd een evenwichtige en stevige houding aan. Reik niet te ver bij het bedienen van dit gereedschap.

BELANGRIJKE VEILIGHEIDSREGELS

Voorkom bij het gebruik van elektrisch gereedschap altijd blootstelling aan en inademing van schadelijk stof en deeltjes.

Bepaald stof dat ontstaat bij het machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.
Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Het hanteren van het netsnoer van producten met snoer kan u blootstellen aan lood, een chemische stof die in de staat Californië bekend staat als veroorzaker van kanker en geboorteafwijkingen of andere reproductieve schade. Was uw handen na het hanteren.

WERKGEBIED

Houd het werkgebied schoon en goed verlicht. Rommelige en donkere gebieden nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Verwijder alle verstelsleutels of -sleutels voordat u het elektrisch gereedschap aanzet. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP

Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het gereedschap niet als de schakelaar het niet aan of uit zet. Een gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de batterij los van het gereedschap of zet de schakelaar in de vergrendelde of uit-stand voordat u aanpassingen maakt, accessoires verwisselt of het gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het gereedschap.
Bewaar inactieve gereedschappen buiten het bereik van kinderen en andere ongetrainde personen. Gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals: paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan vonken, brandwonden of brand veroorzaken.
Onderhoud gereedschappen met zorg. Houd snijgereedschappen scherp en schoon. Goed onderhouden gereedschappen met scherpe snijranden zijn minder snel vast te lopen en zijn gemakkelijker te bedienen.
Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat het gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschappen.
Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model. Accessoires die geschikt zijn voor het ene gereedschap kunnen een risico op letsel veroorzaken bij gebruik op een ander gereedschap.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de batterij plaatst. Het plaatsen van de batterij in elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
Laad alleen op met de lader die is gespecificeerd door de fabrikant. Een lader die geschikt is voor het ene type batterij kan brandgevaar opleveren bij gebruik met een andere batterij.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijen. Het gebruik van andere batterijen kan een risico op letsel en brand veroorzaken.
Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

ONDERHOUD

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
Het onderhoud van het gereedschap mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Onderhoud of reparatie uitgevoerd door ongeschoold personeel kan een risico op letsel opleveren.
Gebruik bij het onderhoud van een gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het onderhoudsgedeelte van deze handleiding. Het gebruik van niet-geautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.

SPECIFIEKE VEILIGHEIDSREGELS EN SYMBOLEN

Houd het gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een 'onder spanning staande' draad zal ook blootliggende metalen delen van het gereedschap 'onder spanning zetten' en de bediener een schok geven.
Houd er rekening mee dat dit gereedschap zich altijd in een werkende staat bevindt, omdat het niet op een stopcontact hoeft te worden aangesloten. Zet de triggerschakelaar altijd in de vergrendelde UIT-stand bij het plaatsen of verwijderen van de batterij of bits.
Gebruik geen bits of doppen die groter zijn dan aanbevolen. Grote bits of boren kunnen de sleutel/schroevendraaier overbelasten en de motor en tandwielen beschadigen.
Niet gebruiken als de klauwplaatbekken of andere onderdelen gebarsten of versleten zijn.
Verander nooit de draairichting totdat de motor volledig tot stilstand is gekomen.
Houd het werk nooit in uw hand, op uw schoot of tegen andere delen van uw lichaam tijdens het schroeven.
Gebruik de boor niet als frees en probeer geen gaten te verlengen of te vergroten door de boor te draaien. Boorbits kunnen breken en letsel veroorzaken.
Houd uw handen uit de buurt van draaiende onderdelen.
Houd de boor uit de buurt van uzelf en alle voorwerpen tijdens het plaatsen en verwijderen van de bit.
Sommige houtsoorten bevatten conserveringsmiddelen die giftig kunnen zijn. Wees extra voorzichtig om inademing en huidcontact te voorkomen bij het werken met deze materialen. Vraag alle veiligheidsinformatie die beschikbaar is bij uw materiaalleverancier op en volg deze op.

SYMBOLEN
Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

SYMBOOL	NAAM	UITLEG
V	Volt	Spanning (potentieel)
no	Nullasttoerental	Nullastrotatiesnelheid
kg	Kilogram	Gewicht
	Gelijkstroom	Type stroom
.../min	Omwentelingen per minuut	Omwentelingen, oppervlaktesnelheid, slagen, enz. per minuut
