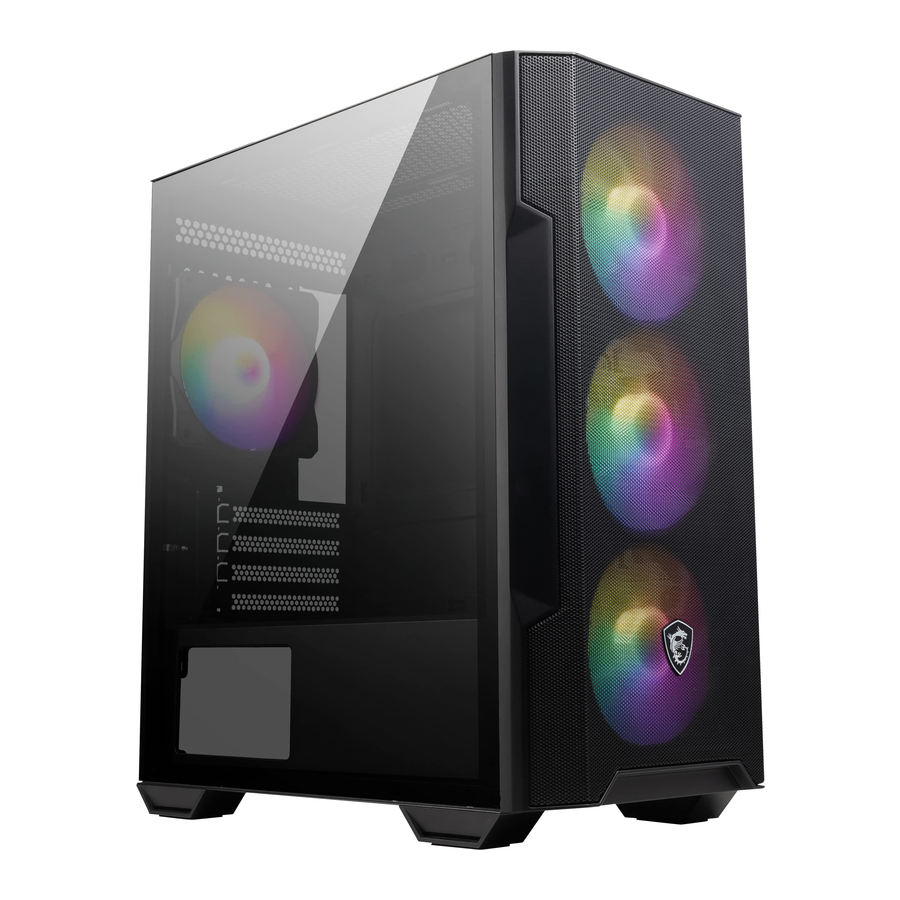

MSI MAG FORGE M100R / M100A Handleiding
Inhoud
- 1 Accessoires
- 2 Specificatie
- 3 Kenmerken behuizing
- 4 Zijaanzicht & vooraanzicht
- 5 IO-paneel
- 6 SSD- & HDD-installatie
- 7 De linker- en rechterzijcover openen
- 8 Moederbordinstallatie
- 9 Installatie grafische kaart
- 10 PSU-installatie
- 11 Specificatie besturingskaart
- 12 ARGB-ventilatoraansluiting
- 13 Download handleiding
- 14 In andere talen
Accessoires
| Item | Naam / Aantal | Gebruikt voor |
 | Kabelbinders x5 | Kabelbeheer |
 | PCIe-slotafdekkingen x2 | PCI-slotbescherming |
 (Alleen voor MAG FORGE M100R) | 1 naar 4 ventilatorsplitterkabel x1 | 4 ventilatoren aansluiten |
 | Ventilatorschroeven x2 | Voorste 120/140mm ventilator |
 | Schroef #6-32 10mm x2 | Aandrijfhouder vastzetten |
 | Schroef #6-32 6,5mm x4 | Moederbordbout |
 | Schroef #6-32 6mm x6 | PSU / PCIe-kaart |
 | Schroef #6-32 5mm x4 | 3,5" HDD |
 | Schroef M3 5mm x17 | Moederbord / SSD |
 | Schroef #6-32 4mm x3 | 3,5" HDD |
Specificatie
| Size | Micro ATX-toren |
| Fan LED Controller | 1 naar 6 ARGB (3-pins) Control Board (MAG FORGE M100R) |
| Pre-Installed Fan | MAG FORGEM 100R Voor: 3 x 120mm ARGB-ventilator Achterkant: 1 x 120 mm ARGB-ventilator MAG FORGE M100A Voor: 3 x 120mm Auto RGB-ventilator Achterkant: 1 x 120 mm Auto RGB-ventilator |
| Material | Chassis: Staal (SPCC 0,4/0,45 mm) Voorste bezel: Plastic + Mesh Rechter zijpaneel: Staal MAG FORGE M100R Linker zijpaneel: Gehard glas MAG FORGE M100A Linker zijpaneel: Transparant acryl |
| Dust Filters | Bovenkant: Magnetisch frame stoffilter PVC-mesh Stoffilter onderkant |
| Fan Support | Bovenkant: 2 x 120 mm Voor: 3 x 120 mm Achterkant: 1 x 120 mm |
| Drive Bays | 2 x 2,5" SSD-montagebeugels 2 x 3,5" HDD-lades |
| Expansion Slots | Ondersteunt 4 uitbreidingsslots |
| IO Panel | 1 x Power button 1 x Reset button 1 x Power indicator 1 x Mic-in 1 x Audio-out 2 x USB 2.0 Type-A 2 x USB 3.2 Gen1 Type-A 1 x LED switch button (De LED-schakelfunctie is alleen van toepassing op de MAG FORGE M100R.) |
| Radiator Support | Bovenkant: 120/ 240 mm Voor: 120 / 240 mm Achterkant: 120 mm |
| Clearance | CPU-koelerhoogte: Max. 160mm (6,3 inch) Lengte grafische kaart: Max. 300 mm (11,81 inch) PSU-lengte: ATX 180mm (7,09 inch) Max. 300 mm (11,81 inch) zonder 3,5" HDD-lade geïnstalleerd |
| Case Dimensions | 388(D) x 200(W) x 423(H) mm 15,28(D) x 7,87(W) x 16,65(H) inch |
| Motherboard Support | M-ATX / ITX |

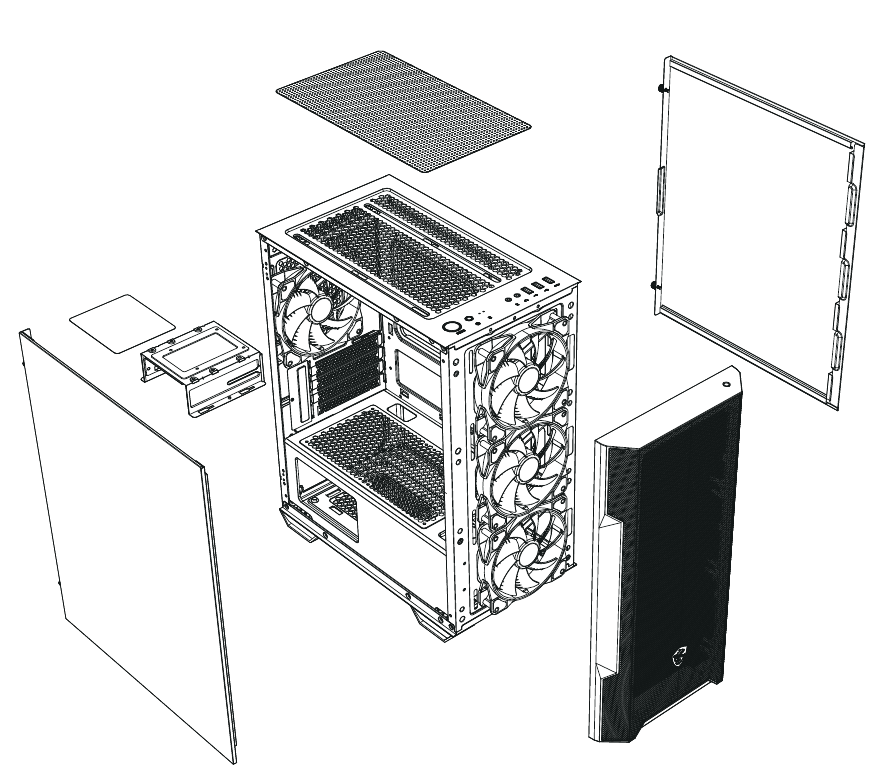

Kenmerken behuizing

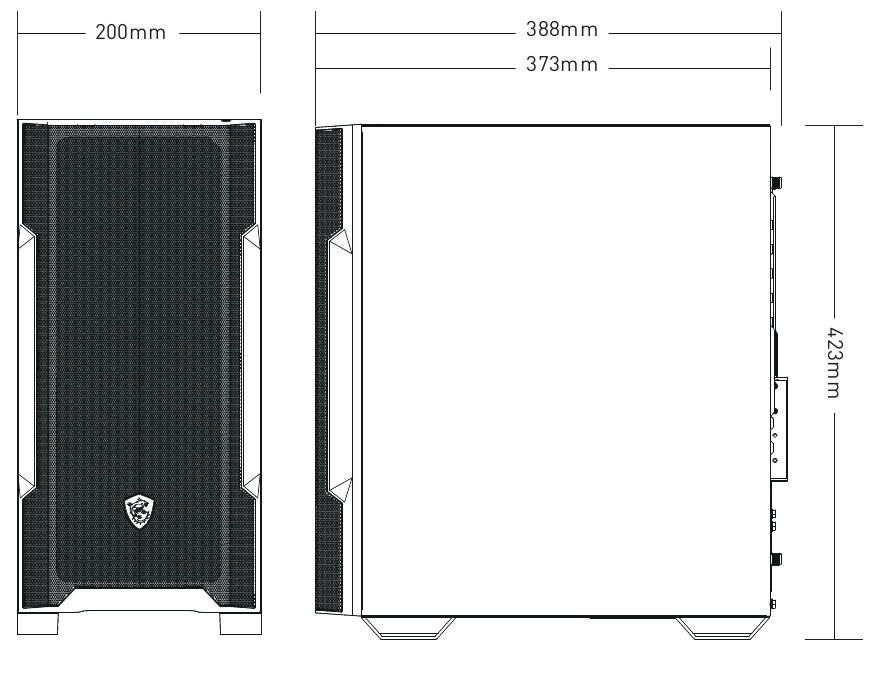

Zijaanzicht & vooraanzicht

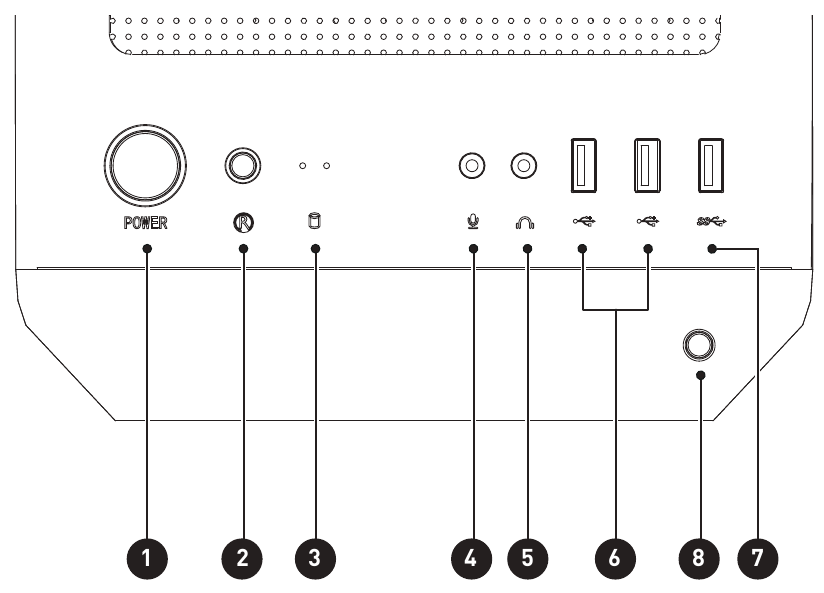

IO-paneel
- Power button
- Reset button
- Power indicator
- Mic-in
- Audio-out
- USB 2.0 Type-A
- 7 USB 3.2 Gen 1 Type-A
- LED switch button
Beschrijving LED-schakelbediening:
- Druk eenmaal kort op de LED-schakelaar om het LED-effect te wijzigen.
- De LED knippert eenmaal wit wanneer u de LED-schakelaar 3 seconden ingedrukt houdt. Vervolgens wordt de MSI-moederbord Mystic Light-synchronisatiemodus ingeschakeld. Druk eenmaal kort om terug te keren naar de Hub-bedieningsmodus.
- Om de LED uit te schakelen, houdt u de LED-schakelaar 6 seconden ingedrukt.
Opmerking
De LED-schakelfunctie is alleen van toepassing op de MAG FORGE M100R.

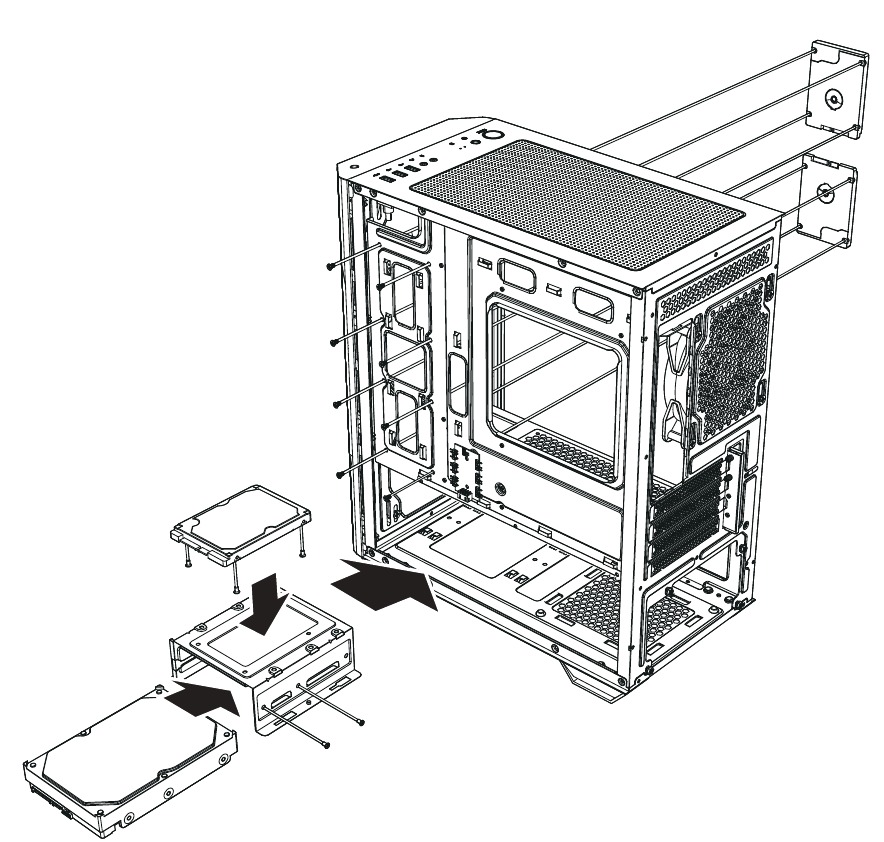

SSD- & HDD-installatie

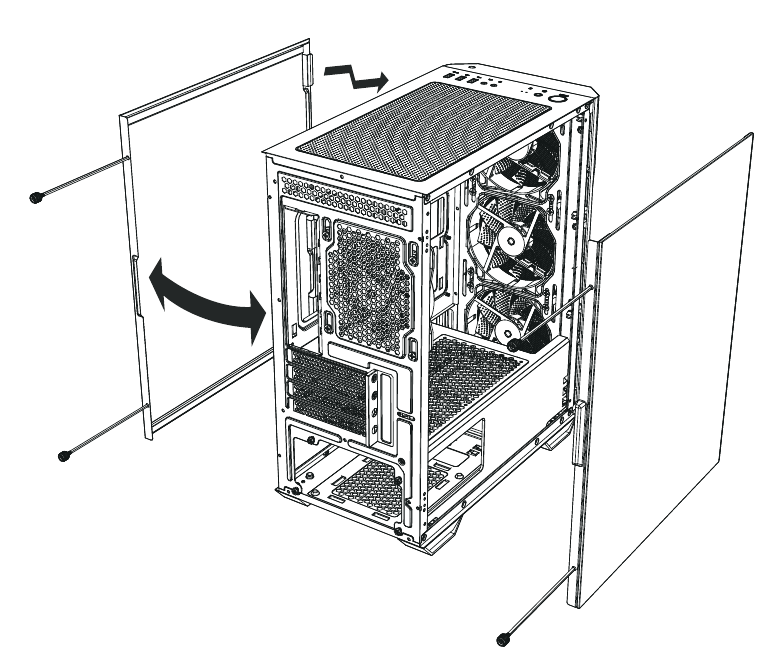

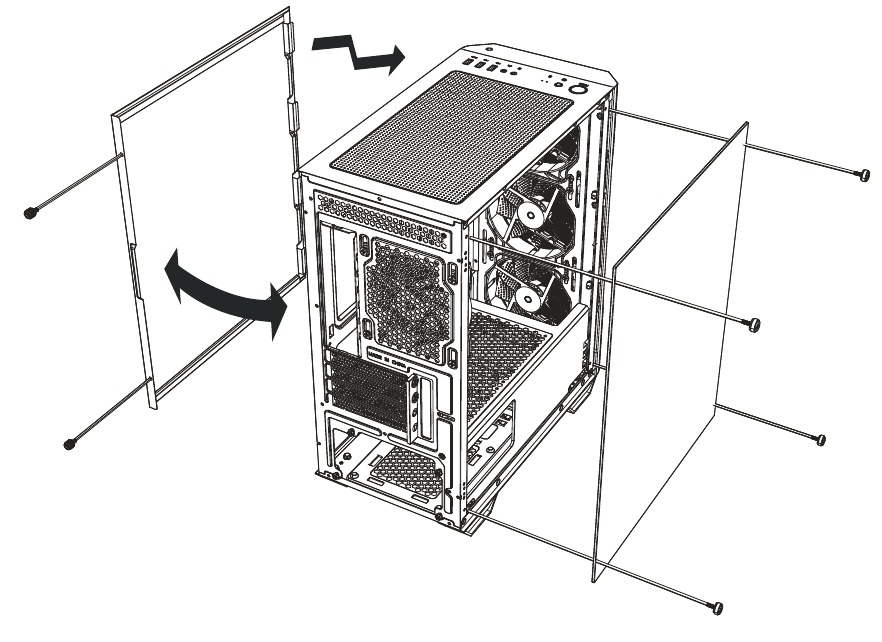

De linker- en rechterzijcover openen
MAG FORGE M100R
MAG FORGE M100A

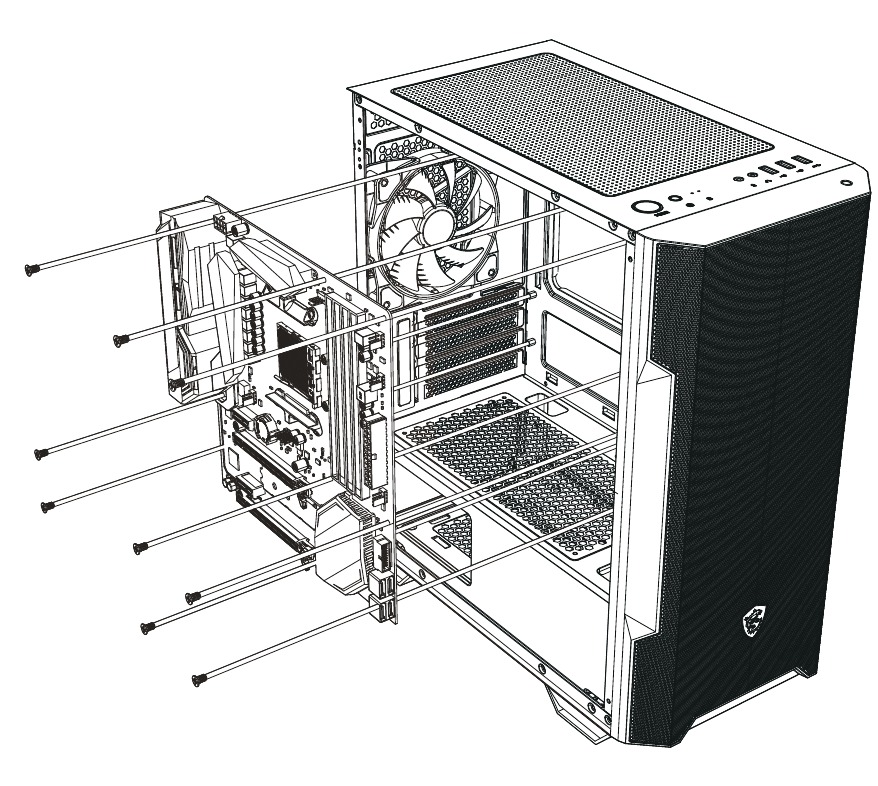

Moederbordinstallatie

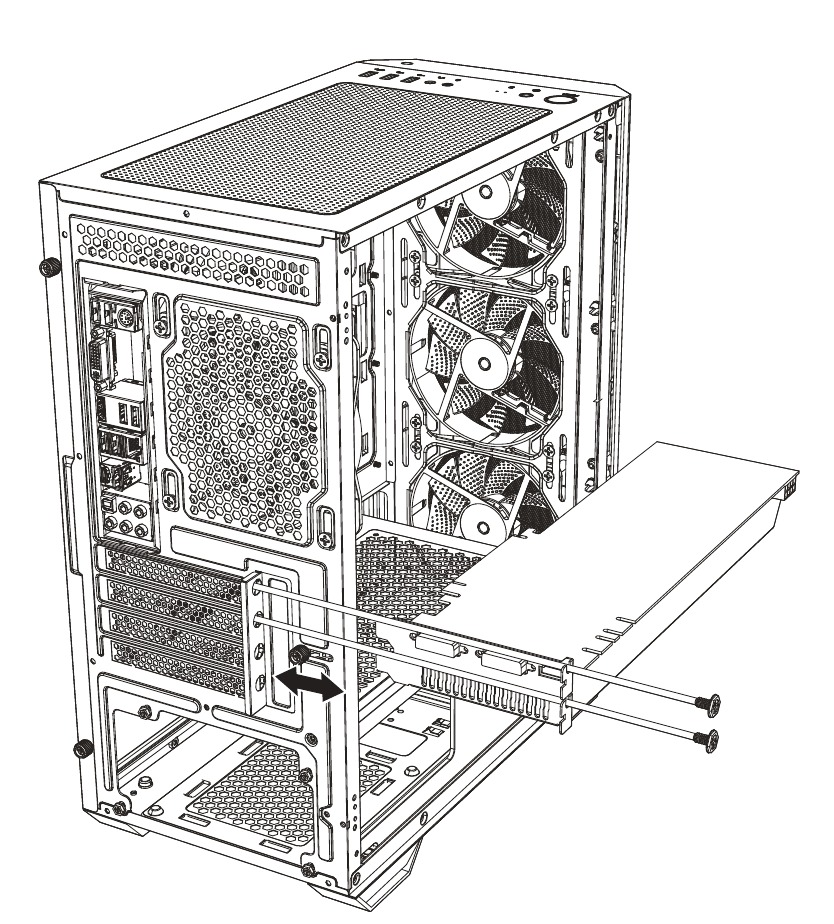

Installatie grafische kaart

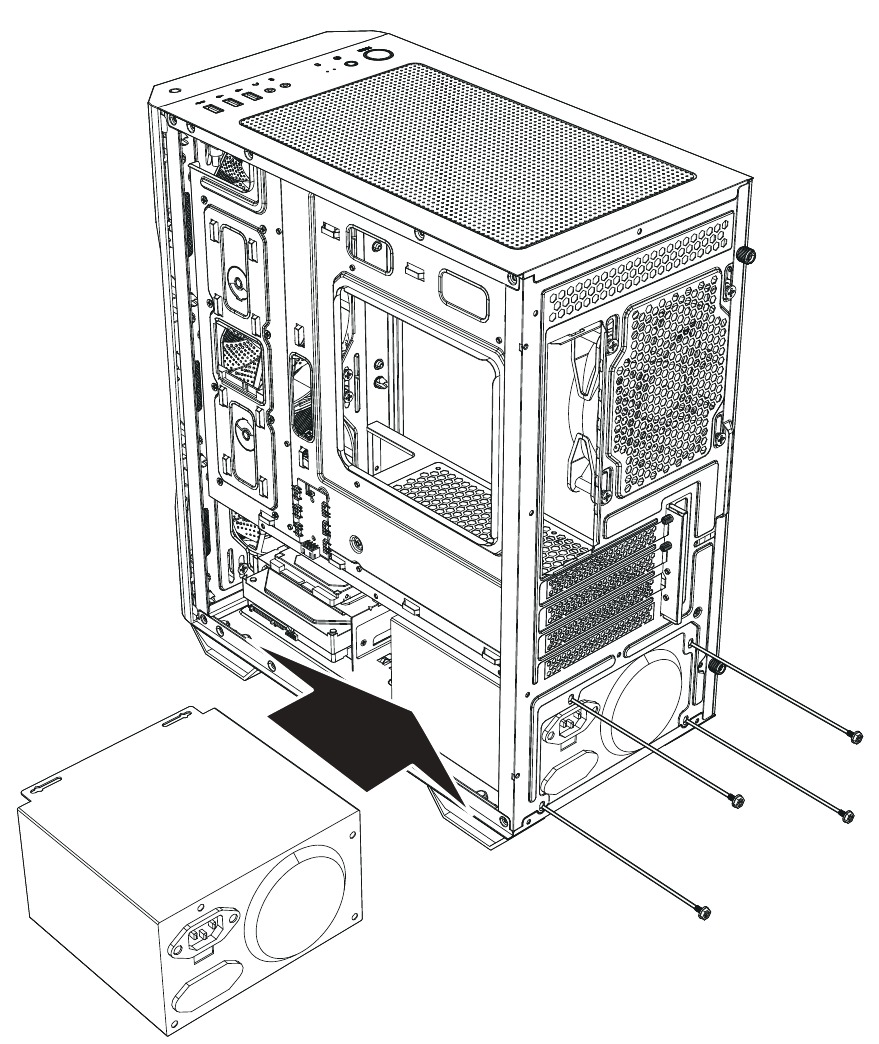

PSU-installatie
Specificatie besturingskaart
| Afmetingen (mm) | 50 x 30 |
| Ondersteuning LED-type | DC5V adresseerbare RGB-LED |
| Connectors | 1x LED-schakelaarconnector 1x SATA-stroomconnector 1x MSI-moederbord JRAINBOW-connector 6x 3-pins ARGB-LED-connectors |
| ARGB-pindefinitie |  |
| LED-effecten (1 keer kort op de LED-schakelaar drukken) | LED-effectcyclus:
|

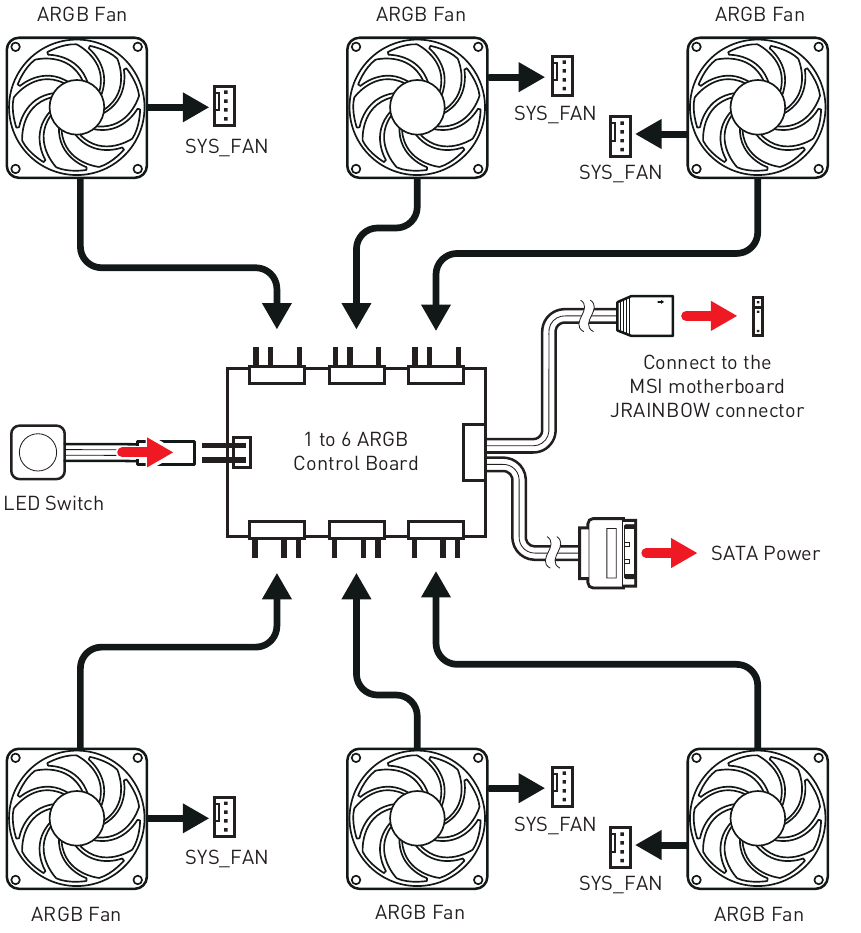

ARGB-ventilatoraansluiting
(Alleen voor MAG FORGE M100R)
Opmerking
Ondersteunt maximaal 128 LED's. Overschrijding van deze limiet leidt tot oververhitting, abnormale kleur of geen licht.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download MSI MAG FORGE M100R / M100A Handleiding
