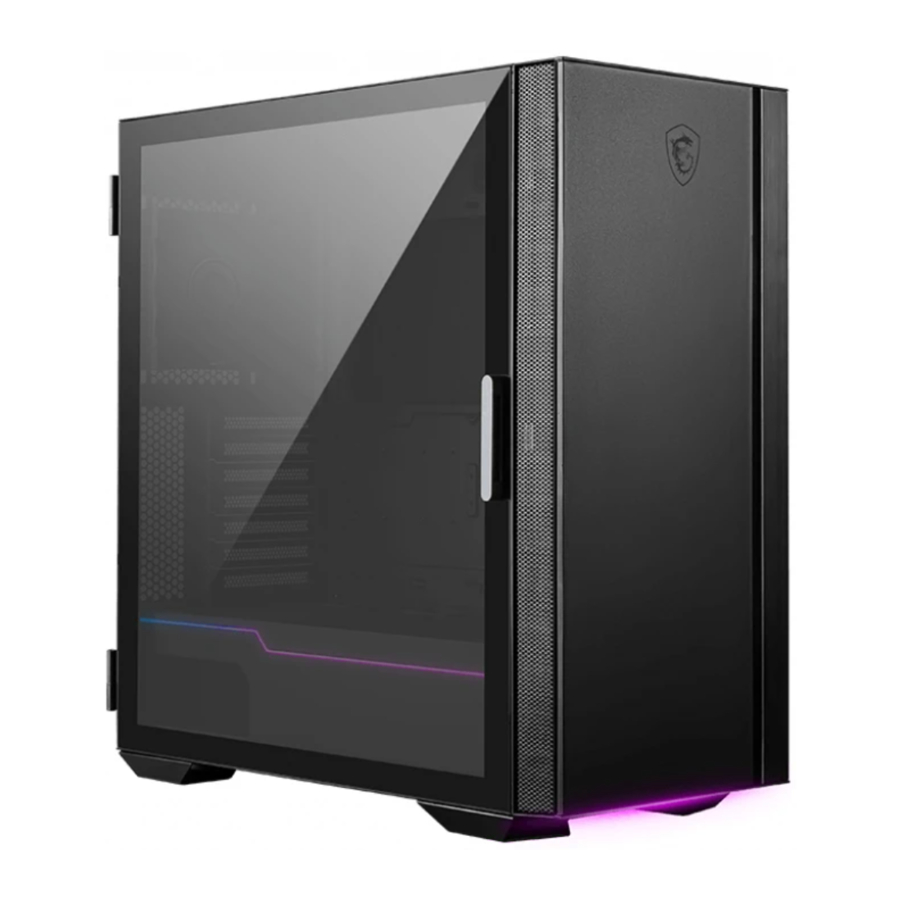

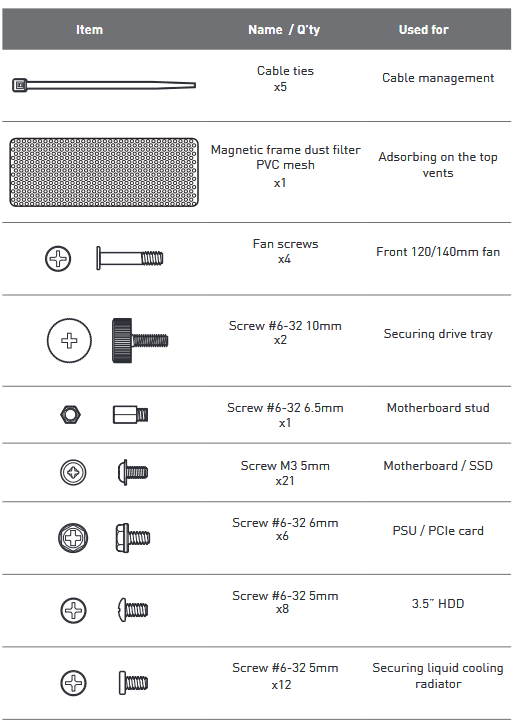

Accessoires
Specificatie
| Fan LED-controller | 1 tot 4 ARGB (3-pins) en 6 ventilator (4-pins) controlebord |
| Vooraf geïnstalleerde ventilator | Achter: 1x 120 mm ventilator (MEG SILENT GALE P12) |
| Afmetingen behuizing | 475(D) x 231(B) x 490(H) mm 18,7(D) x 9,09(B) x 19,29(H) inch |
| Ondersteuning moederbord | ATX/ M-ATX/ ITX Tot 7 PCIe-slots |
| Drive Bays | 2x 2.5" SSD-trays 2x 3.5" HDD-trays |
| IO-paneel | 1x LED-schakelaar 1x USB 3.2 Gen2 Type C-poort 2x USB 3.2 Gen1 Type A-poorten 1x Mic in jack 1x Audio out jack 1x ventilatorsnelheidknop 1x aan/uit-knop |
| Ventilatorondersteuning | Boven: 120 mm x3 / 140 mm x2 Voorkant: 120 mm x 3 / 140 mm x 3 Achterkant: 120 mm x 1 |
| Radiatorondersteuning | Boven: 120/ 140/ 240/ 280/ 360 mm Voorkant: 120 / 140 / 240 / 280 / 360 mm Achterkant: 120 mm |
| Speling | CPU-koeler hoogte: Max. 175 mm / 6,89 inch Lengte grafische kaart: Max. 380 mm / 14,96 inch Ingebouwde verstelbare beugel voor grafische kaart PSU-lengte: Max. 220 mm / 8,66 inch (zonder 3,5'' HDD-tray geïnstalleerd) |
| Materiaal | Chassis: SPCC 0,6 mm Linkerpaneel: Gehard glas Rechterpaneel: Metaal + Mute-katoen Voorkant: Metaal + Mute-katoen Bovenklep: Mute-katoen Onderkant: Mesh |

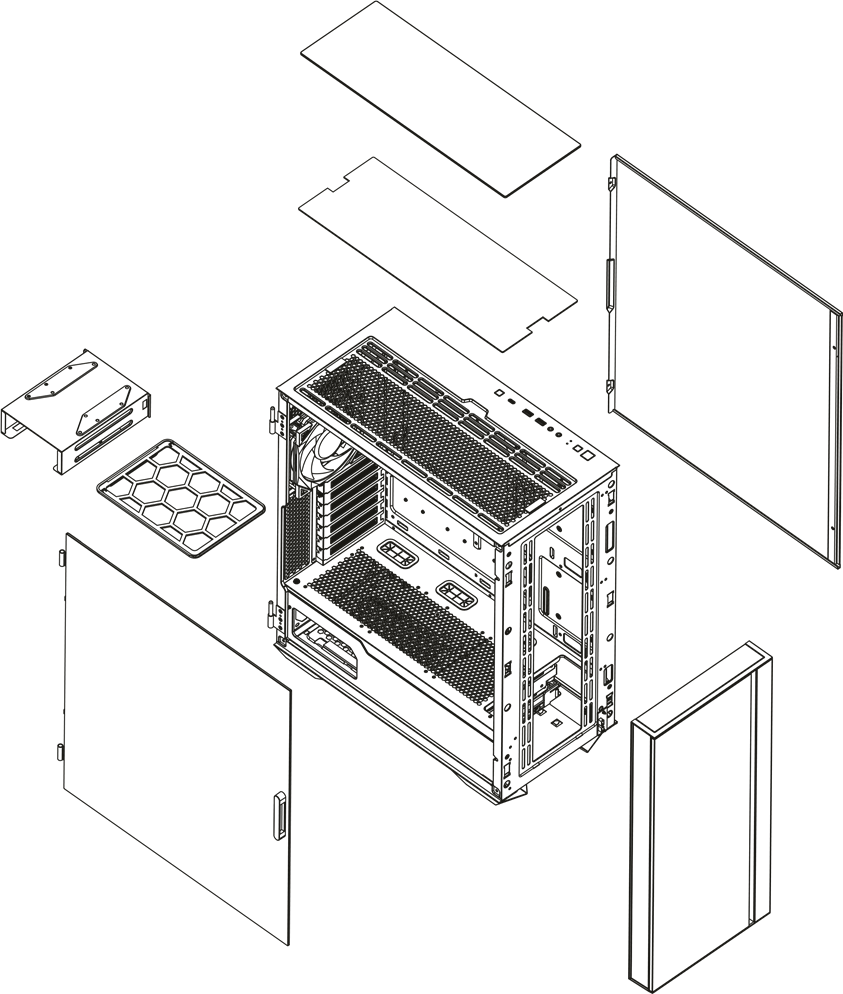

Behuizing Functies

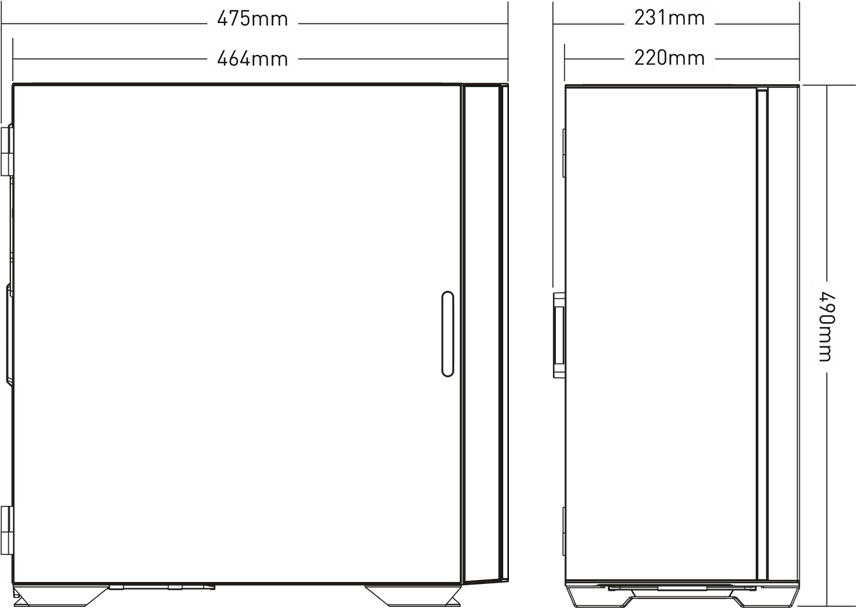

Zijaanzicht & vooraanzicht

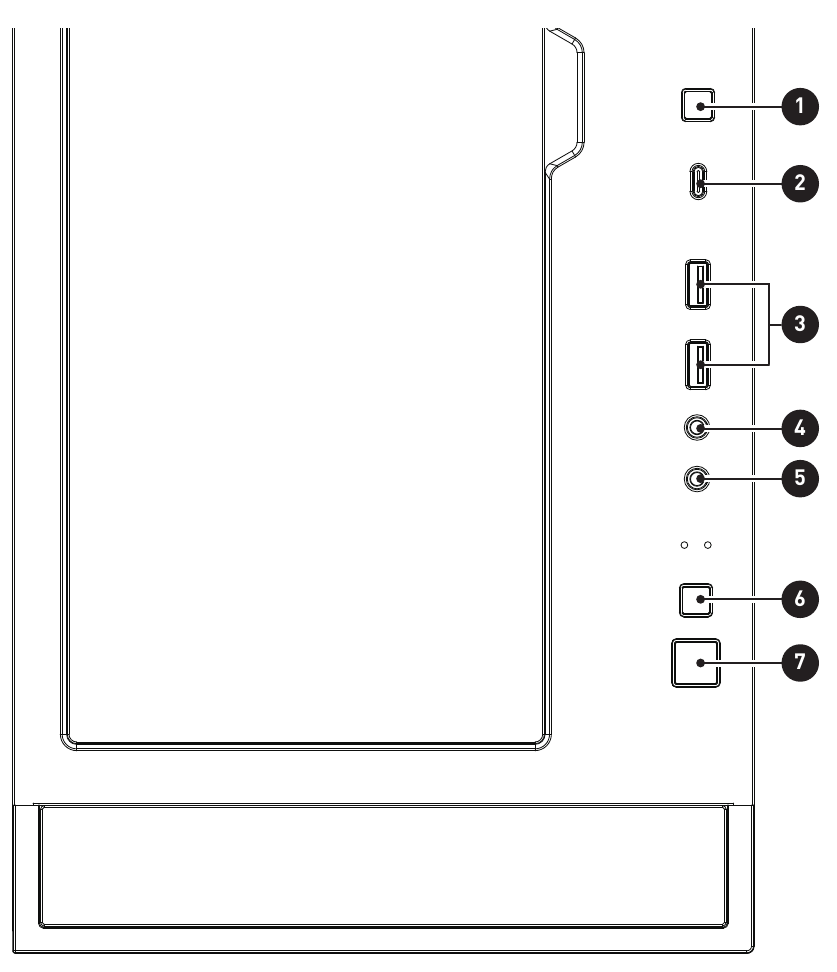

IO-paneel
- LED-schakelaar
- USB 3.2 Gen 2 Type-C
- USB 3.2 Gen 1 Type-A
- Mic in
- Audio out
- Ventilatorsnelheidknop
- Aan/uit-knop

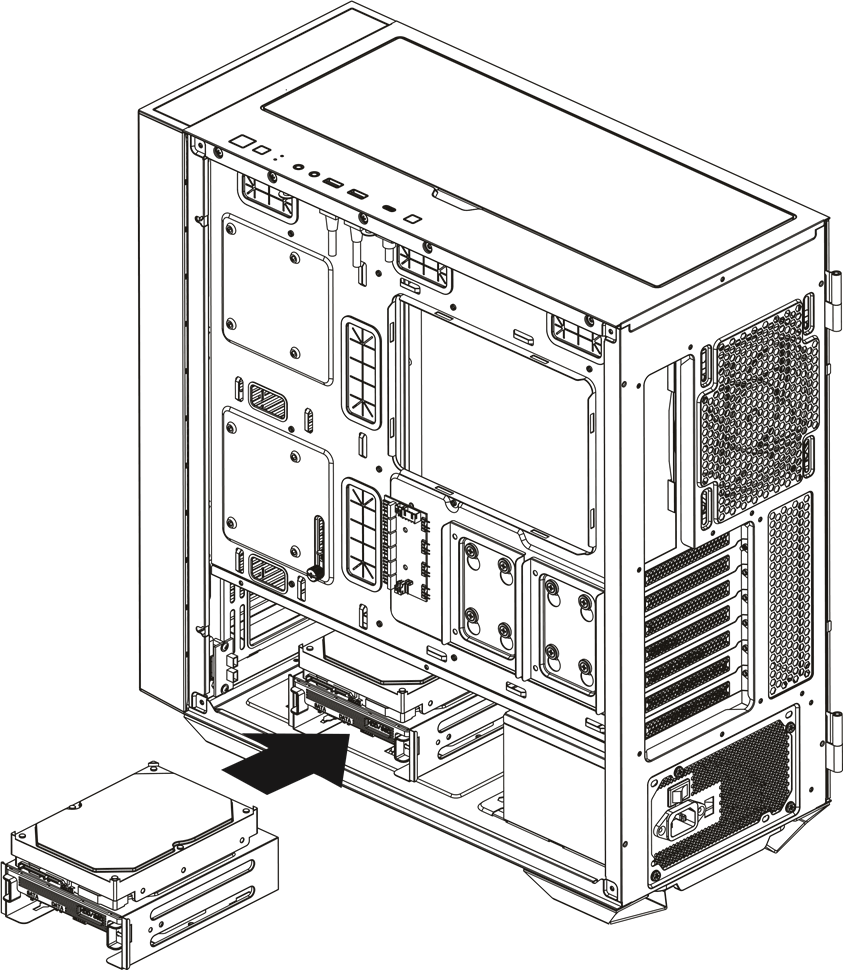

3.5" HDD-installatie

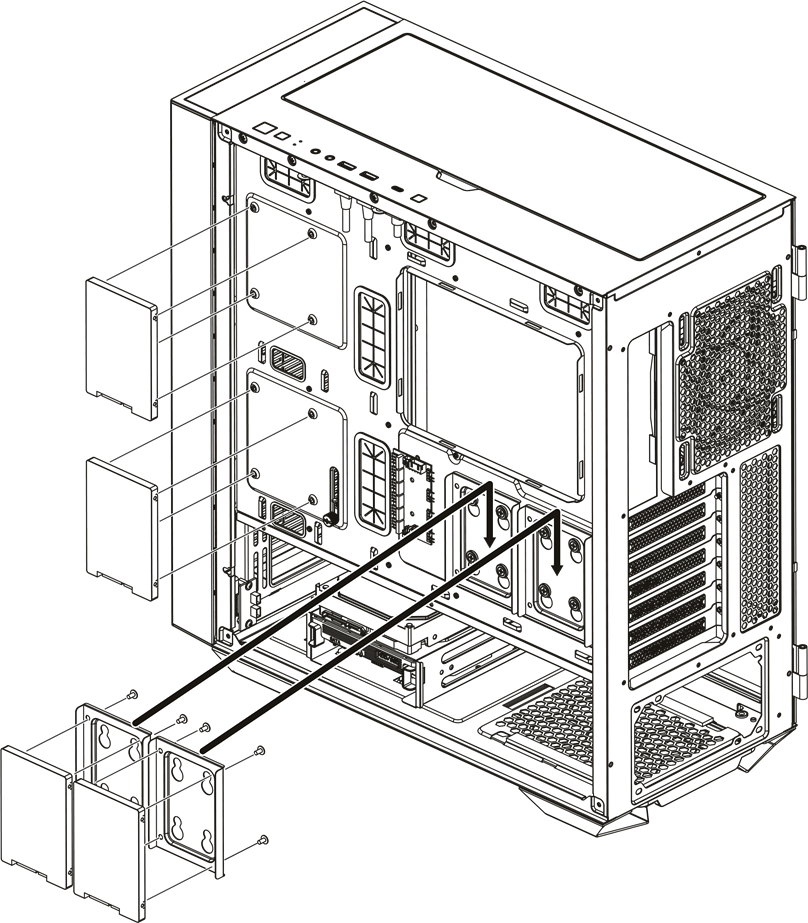

2.5" SSD, HDD-installatie

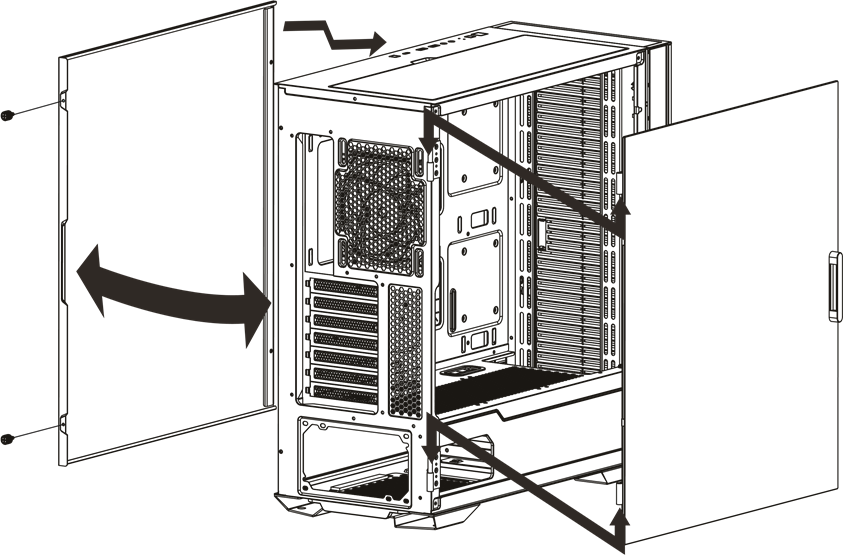

De linker- en rechterzijpanelen openen

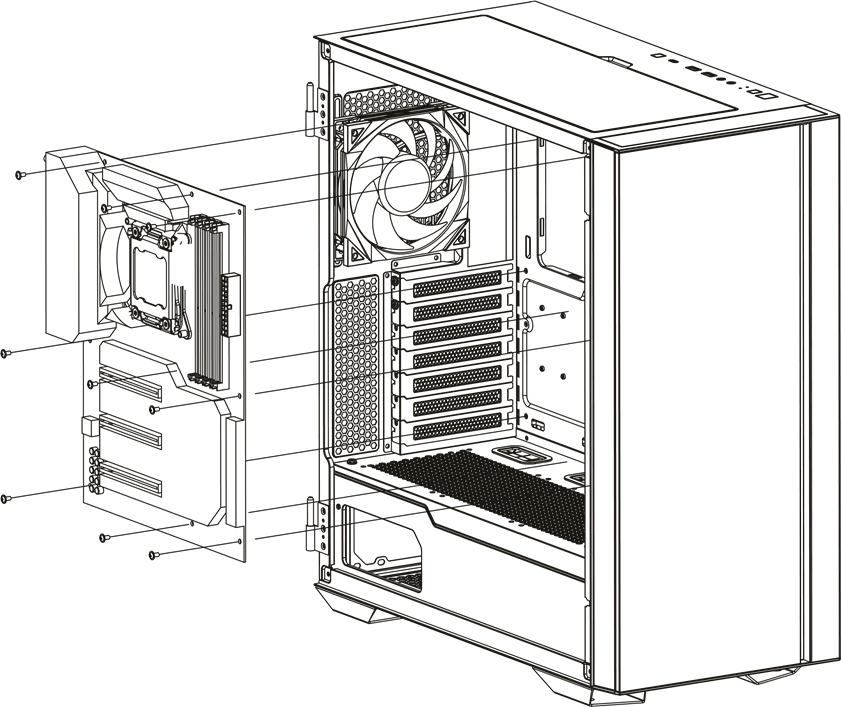

Moederbordinstallatie

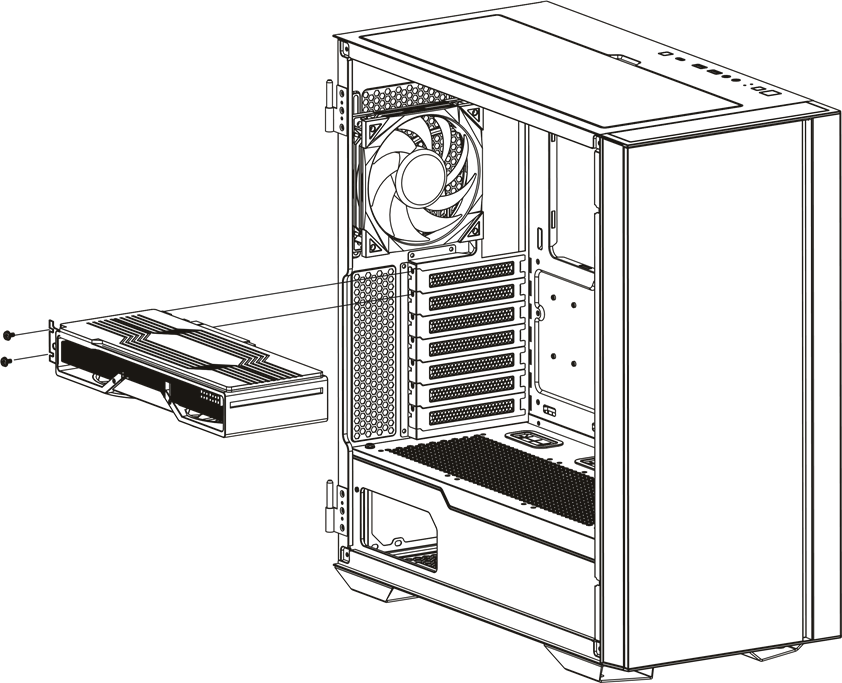

Installatie van de grafische kaart

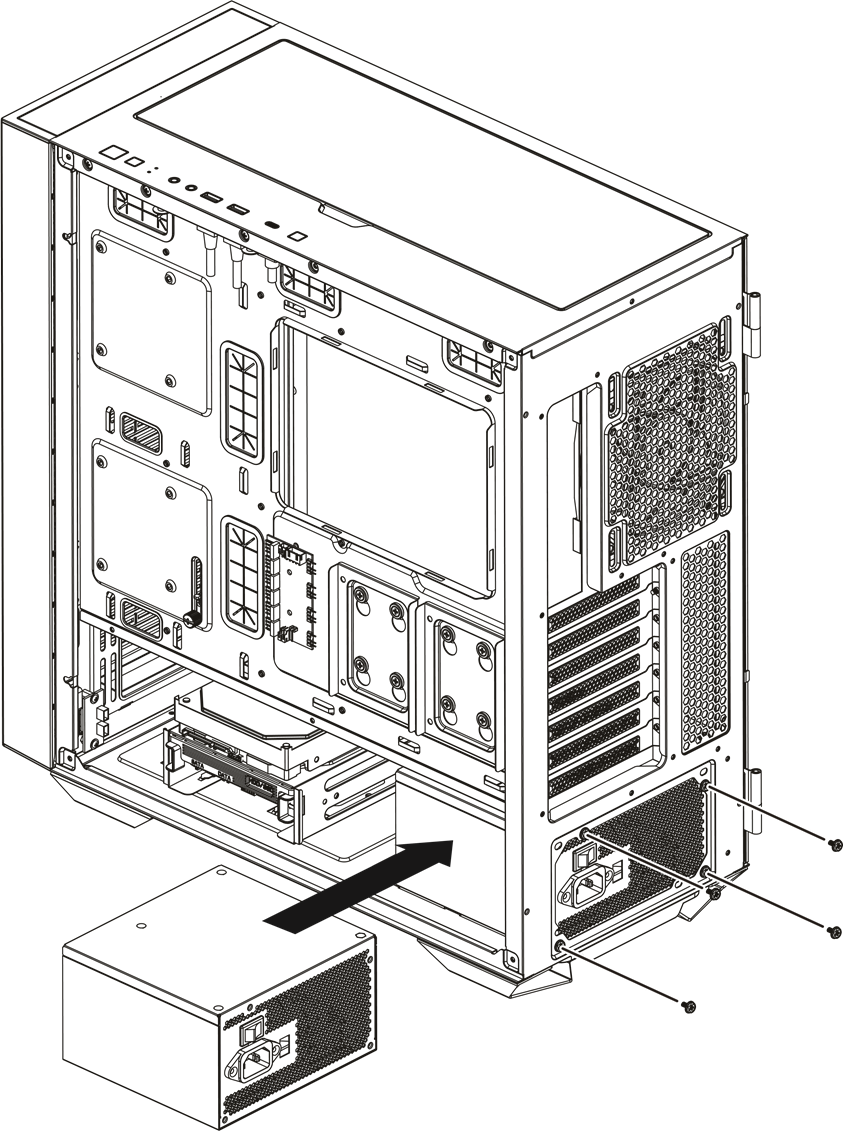

PSU-installatie

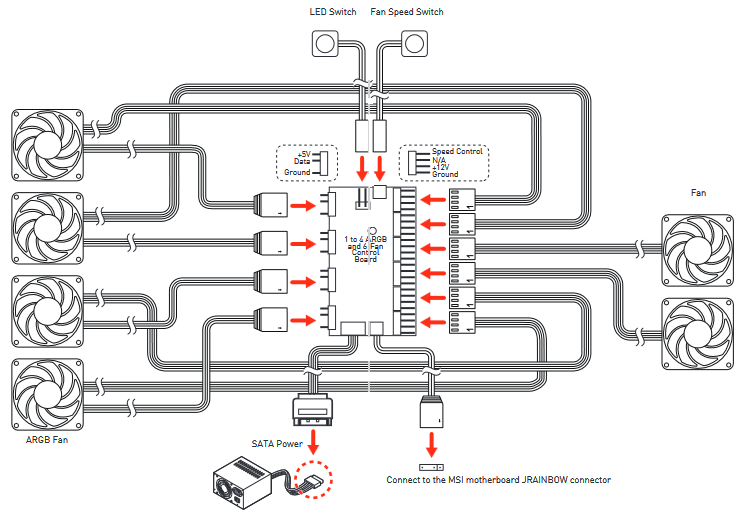

ARGB-ventilatoraansluiting
Beschrijving LED-schakelaar & ventilatorsnelheidsschakelaar:
- Druk eenmaal kort op de LED-schakelaar om het LED-effect te wijzigen.
- Houd de LED-schakelaar 4 seconden ingedrukt. Wanneer de LED twee keer wit knippert, kunt u schakelen tussen de MSI-moederbord Mystic Light-synchronisatiemodus en de Hub-bedieningsmodus.
- Houd de LED-schakelaar 6 seconden ingedrukt om de LED uit/aan te zetten.
- Druk eenmaal kort op de ventilatorsnelheid om de ventilatorsnelheid te wijzigen.
Let op
- Eén enkele ARGB-connector ondersteunt maximaal 64 LED's. Er worden in totaal 256 LED's ondersteund. Als deze limiet wordt overschreden, leidt dit tot oververhitting, abnormale kleuren of geen licht.
Specificatie controlebord
| Ondersteund LED-type | DC5V adresseerbare RGB-LED |
| Ondersteund ventilatortype | DC12V-ventilator Ondersteunt alleen PWM-ventilator |
| Connectoren | 1x LED-schakelaarconnector 1x ventilatorsnelheid-schakelaarconnector 1x SATA-voedingsconnector) 1x MSI-moederbord JRAINBOW-connector 4x 3-pins ARGB LED-connectoren 6x 4-pins ventilatorconnectoren |
| 1 keer kort op de ventilatorsnelheidsschakelaar drukken | Ventilatorsnelheid: 0%, 70%, 100% |
| LED-effecten (1 keer kort op de LED-schakelaar drukken) | LED-effectcyclus:
|
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download MSI MPG QUIETUDE 100S handleiding
