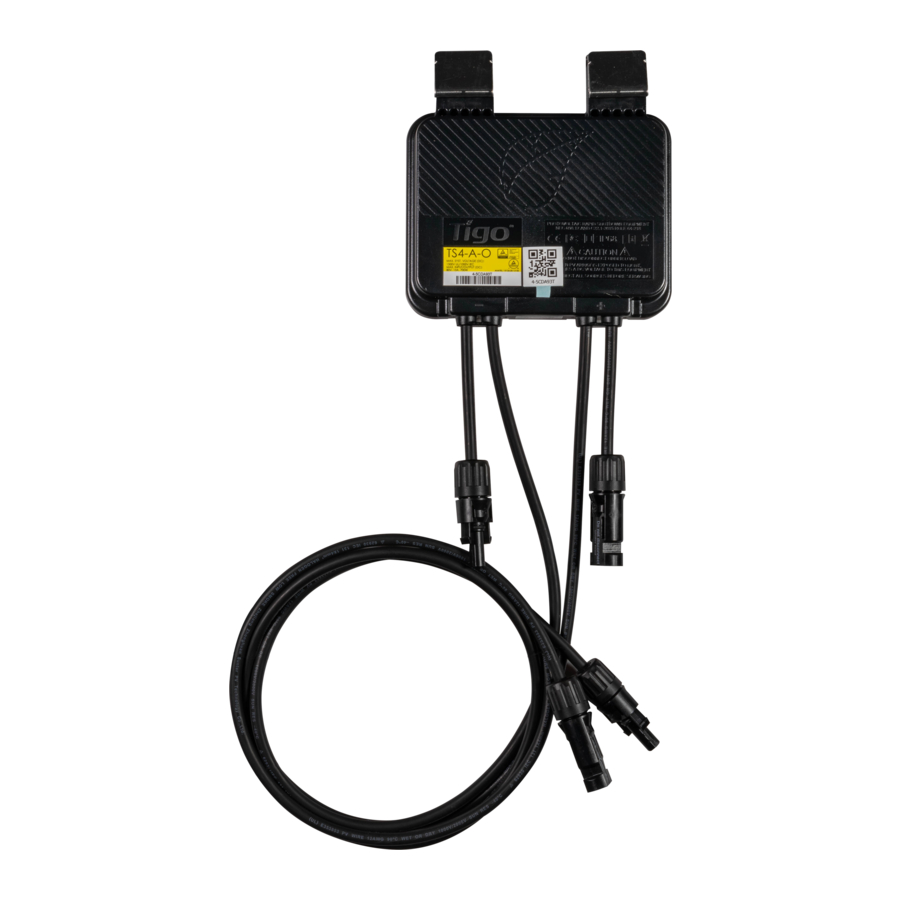

Tigo TS4-A-O, TS4-A-S, TS4-A-M Handleiding

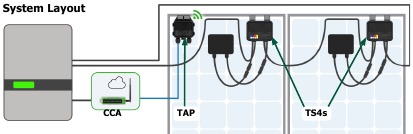

Systeemlay-out

• De Cloud Connect Advanced (CCA) logger/gateway maakt via Ethernet of wifi verbinding met de cloud en via Modbus met apparaten.
• De CCA heeft een bekabelde verbinding met het Tigo Access Point (TAP).
• De TAP communiceert draadloos met TS4-A-O/S/M MLPE via een mesh-netwerk.

TS4-montageopties

Gebruik voor frameloze modules M8-bouten met een aanhaalmoment van 10,2 Nm.

• Als de framdikte ≤ 35 mm (1,4 inch) is, installeer dan met het TS4-label naar de PV-module gericht.
• Geen enkel deel van de TS4 mag ≤ 12,7 mm (0,5 inch) van het modulesubstraat zijn.
• Raadpleeg de instructies van de PV-module voor beperkingen op het monteren van apparaten onder de module.
• Alle TS4-versies worden in de AAN-stand geleverd. Wees voorzichtig bij het aansluiten van de units op de modules.
• Koppel TS4's los van de string voordat u ze loskoppelt van een zonnemodule.
• Elke TS4 heeft een IP68-beschermingsklasse, maar pas na correcte installatie.
• Stel TS4-connectoren niet bloot aan regen. Waterinsijpeling kan de TS4 beschadigen.
• Connectoren van verschillende fabrikanten kunnen niet met elkaar worden verbonden.
• TS4's mogen niet worden geïnstalleerd op gemakkelijk toegankelijke plaatsen.
• (TS4-A-O) Bedrijfstemperatuurbereik -40 – 70°C (-40 – 158°F)
• (TS4-A-S/M) Bedrijfstemperatuurbereik -40 – 75°C (-40 – 167°F)

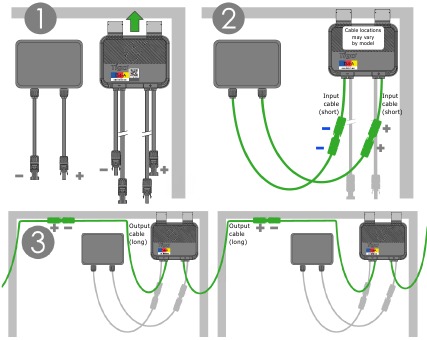

TS4's installeren

1. Bewaar de QR/barcodesticker op een situatieschets of stringlijst.
2. Bevestig de TS4 aan de bovenkant van het PV-moduleframe. Als de framdikte ≤ 35 mm (1,4 inch) is, installeer dan met het TS4-label naar de PV-module gericht.
3. Sluit de korte ingangskabels aan op de PV-module.
4. Sluit de lange uitgangsdraden aan op de aangrenzende TS4.

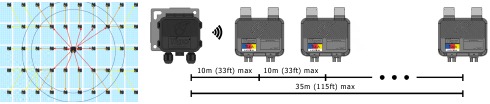

Een TAP installeren

Eén TAP kan communiceren met maximaal 300 TS4's.

• Zorg ervoor dat de TAP zich binnen 10 m (33 ft) van een TS4 bevindt.
• Zorg ervoor dat de kabelwartels van de NEMA 4 TAP naar beneden wijzen en geen vocht kunnen opvangen.
• Maak alle TAP-verbindingen met de CCA voordat u de CCA inschakelt.


Plaats de TAP centraal in een array.

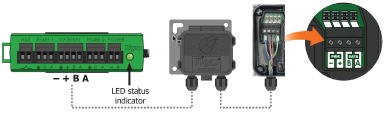

Verbind de TAP en CCA met behulp van 4-draads of CAT5/6-kabels.

Draadschema:

• Afgeschermd als het naast PV-geleiders loopt
• 20 – 18 AWG of CAT5/6 getwiste paren
• Massieve kern
• Kabel buitendiameter (OD) ≤ 9 mm (0,35 inch)

Een CCA installeren

Vereist Ethernet- of wifi-internettoegang. Eén CCA kan communiceren met maximaal 7 TAP's en maximaal 900 TS4's.

• De CCA moet zich op hetzelfde AC-vertakkingscircuit bevinden als de omvormer.
• Snelle uitschakeling vindt plaats wanneer een AC-onderbreker (omvormer of schakelaar) de stroom naar de CCA/TAP onderbreekt.
• Maak alle verbindingen met TAP's voordat u de CCA inschakelt.

1. Monteer de CCA in een NEMA 1-behuizing (binnenshuis) of NEMA 4-behuizing (buitenshuis).
2. Sluit TAP-draden aan op de CCA GATEWAY-poort.
3. Voor systemen met 2 TAP's of minder sluit u een Tigo- of externe voeding aan met 12-24 Vdc ± 2%, 1 A uitgang. Voor systemen met 3 TAP's of meer sluit u een Tigo- of externe voeding aan met 24 Vdc ± 2%, 1 A uitgang.

CCA LED-statusindicator

Testen/inbedrijfstelling

Download de Tigo Energy Intelligence (EI) mobiele app om alle TS4/TAP/CCA-componenten te testen en in bedrijf te stellen. Neem contact op met Tigo Support om een CCA na de inbedrijfstelling te verwijderen.

EI-app - iOS

EI-app - Android

Specificaties en aanvullende vereisten voor PVRSS UL 1741-conformiteit

TS4 PV-geleiders zijn 12 AWG.
TS4-A-O/S PVRSE WAARSCHUWING – DEZE PHOTOVOLTAÏSCHE SNELLE UITSCHAKELAPPARATUUR (PVRSE) VOERT NIET ALLE FUNCTIES VAN EEN COMPLEET PHOTOVOLTAÏSCH SNEL UITSCHAKELSYSTEEM (PVRSS) UIT.
De combinatie van TS4-A-O/S met TAP en CCA is gecertificeerd als een UL 1741 fotovoltaïsch snel uitschakelsysteem (PVRSS) binnen een snelle uitschakeltijd van 30 seconden. De CCA-datalogger/-gateway (P/N 346-00000-00) wordt gevoed vanuit hetzelfde AC-circuit als het snelle uitschakelinitiatiecircuit (RSI). Het levert een keep-alive-signaal aan TS4 MLPE via een bekabelde verbinding met een TAP en een draadloze verbinding tussen de TAP en TS4's.
De installateur moet een bord installeren dat voldoet aan Sectie 690.56(C) van NEC NFPA 70 en aangeeft of alle geleiders worden bestuurd, of alleen geleiders die de voetafdruk van de array verlaten.
HET IS DE VERANTWOORDELIJKHEID VAN DE INSTALLATEUR OM ERVOOR TE ZORGEN DAT HET VOLTOOIDE PV-SYSTEEM VOLDOET AAN DE FUNCTIONELE VEREISTEN VOOR SNEL UITSCHAKELEN.
PVRSE mag niet worden geïnstalleerd op gemakkelijk toegankelijke plaatsen.

1. Afhankelijk van de verbindingsmethode.
2. Geen onderdeel van een snel uitschakelsysteem (PVRSS).

BELANGRIJKE VEILIGHEIDSINFORMATIE

ER KAN DODELIJKE SPANNING AANWEZIG ZIJN IN ELKE PV-INSTALLATIE

DEZE PHOTOVOLTAÏSCHE SNELLE UITSCHAKELAPPARATUUR (PVRSE) VOERT NIET ALLE FUNCTIES UIT VAN EEN COMPLEET PHOTOVOLTAÏSCH SNEL UITSCHAKELSYSTEEM (PVRSS). DEZE PVRSE MOET MET ANDERE APPARATUUR WORDEN GEÏNSTALLEERD OM EEN COMPLEET PVRSS TE VORMEN DAT VOLDOET AAN DE VEREISTEN VAN NEC (NFPA 70) SECTIE 690.12 VOOR GELEIDE GELEIDERS BUITEN DE ARRAY. ANDERE APPARATUUR DIE IN OF OP DIT PV-SYSTEEM IS GEÏNSTALLEERD, KAN DE WERKING VAN HET PVRSS NEGATIEF BEÏNVLOEDEN. HET IS DE VERANTWOORDELIJKHEID VAN DE INSTALLATEUR OM ERVOOR TE ZORGEN DAT HET VOLTOOIDE PV-SYSTEEM VOLDOET AAN DE FUNCTIONELE VEREISTEN VOOR SNEL UITSCHAKELEN. DEZE APPARATUUR MOET WORDEN GEÏNSTALLEERD VOLGENS DE INSTALLATIE-INSTRUCTIES VAN DE FABRIKANT.

• Om het risico op brand en elektrische schokken te verminderen, installeert u dit apparaat met strikte inachtneming van de National Electric Code (NEC) ANSI/NFPA 70 en/of lokale elektrische voorschriften. Wanneer de fotovoltaïsche array aan licht wordt blootgesteld, levert deze een DC-spanning aan de Tigo TS4-units en de uitgangsspanning kan zo hoog zijn als de open circuitspanning (VOC) van de PV-module wanneer deze op de module is aangesloten. De installateur moet dezelfde voorzichtigheid betrachten bij het hanteren van elektrische kabels van een PV-module met of zonder de aangesloten TS4-units.
• Risico op elektrische schokken: niet demonteren of repareren. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Verwijder alle metalen sieraden voordat u de Tigo TS4-units installeert om het risico op contact met actieve circuits te verminderen. Probeer niet te installeren bij slecht weer.
• Gebruik de Tigo TS4-units niet als ze fysiek beschadigd zijn. Controleer bestaande kabels en connectoren en zorg ervoor dat ze in goede staat verkeren en een geschikte classificatie hebben. Gebruik geen Tigo TS4-units met beschadigde of ondermaatse bedrading of connectoren. Tigo TS4-units moeten aan de hoge kant van de PV-module-achterplaat of het racksysteem worden gemonteerd, en in ieder geval boven de grond.
• Lees, voordat u het Tigo-systeem installeert of gebruikt, alle instructies en waarschuwingsmarkeringen op de Tigo-producten, de relevante paragrafen van uw omvormerhandleiding, de installatiehandleiding van de fotovoltaïsche (PV) module en andere beschikbare veiligheidsrichtlijnen.
• Niet aansluiten of loskoppelen onder belasting. Het uitschakelen van de omvormer en/of de Tigo-producten vermindert dit risico mogelijk niet. Interne condensatoren in de omvormer kunnen enkele minuten na het loskoppelen van alle stroombronnen opgeladen blijven. Controleer of de condensatoren zijn ontladen door de spanning over de omvormeraansluitingen te meten voordat u de bedrading loskoppelt als onderhoud nodig is. Wacht 30 seconden na activering van de snelle uitschakeling voordat u DC-kabels loskoppelt of de DC-onderbreker uitschakelt.
• Alle apparatuur moet worden geïnstalleerd en gebruikt in een omgeving die binnen de classificaties en beperkingen van de apparatuur valt, zoals gepubliceerd in de installatiehandleiding.
• De installatie mag alleen worden uitgevoerd door opgeleide professionals. Tigo aanvaardt geen aansprakelijkheid voor verlies of schade als gevolg van onjuiste behandeling, installatie of misbruik van producten.
• Sluit altijd eerst korte ingangskabels aan voordat u lange uitgangskabels aansluit. Het niet doen hiervan kan de garantie ongeldig maken.

Bronnen

Helpcentrum www.tigoenergy.com
Bezoek het TigoEnergy.com Helpcentrum en de pagina's met Downloads voor uitgebreide video's, artikelen en andere bronnen voor alle Tigo-producten.

Referenties

• App Store - Apple
• Google Play
• Intelligente systemen voor zonne-energie | Tigo Energy
• Intelligente systemen voor zonne-energie | Tigo Energy

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tigo TS4-A-O, TS4-A-S, TS4-A-M Handleiding
