Lionelo Levi i-Size Handleiding

Geachte klant!
Mocht u opmerkingen of vragen hebben over het product, aarzel dan niet om contact met ons op te nemen: help@lionelo.com

INFORMATIE VOOR DE GROEP 76 - 105 CM

LET OP
Dit is een universeel gordelbevestigd verbeterd kinderzitje. Het is goedgekeurd volgens VN-Reglement nr. 129, voor gebruik in de eerste plaats op "universele zitposities" zoals aangegeven door de voertuigfabrikanten in de gebruikershandleiding van het voertuig.

Raadpleeg bij twijfel de fabrikant van het verbeterde kinderzitje of de winkelier.

INFORMATIE VOOR DE GROEP 100 - 150 CM

LET OP
Dit is een i-Size zitverhoger verbeterd kinderzitje. Het is goedgekeurd volgens VN-Reglement nr. 129, voor gebruik in de eerste plaats op "i-Size zitposities" zoals aangegeven door de voertuigfabrikanten in de gebruikershandleiding van het voertuig.

Raadpleeg bij twijfel de fabrikant van het verbeterde kinderzitje of de winkelier.

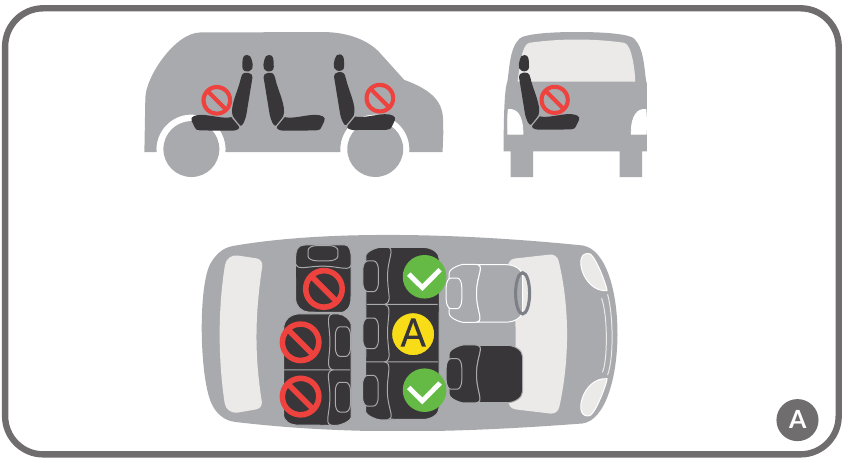

Het product is geschikt voor installatie in de ruimtes die zijn gemarkeerd met het symbool in Fig. A, aangeduid als i-Size.

Het product is alleen geschikt voor installatie op de stoel die is gemarkeerd met het symbool in Fig. A als de stoel is uitgerust met 3-punts veiligheidsgordels.

Het product is alleen geschikt voor installatie op de positie die is gemarkeerd met het symbool in Fig. A als de airbag is gedeactiveerd. Het wordt aanbevolen om de stoel alleen op de achterbank van de auto te installeren.

WAARSCHUWINGEN:

1. Het product is ontworpen voor kinderen met een lengte tussen 76 en 150 cm.
2. Het maximale gewicht van een kind in de groeigroup 76 - 105 cm is 18 kg.
3.
   niet gebruiken voordat de leeftijd van het kind 15 maanden overschrijdt.
4. De harde delen en plastic onderdelen van het kinderzitje moeten zo worden geplaatst en geïnstalleerd dat ze niet bekneld kunnen raken door een verschuifbare stoel of autodeur onder normale bedrijfsomstandigheden van het voertuig.
5. Alle veiligheidsgordels die het kind vasthouden, moeten goed passen bij de lichaamsbouw van het kind. De gordels mogen niet gedraaid zijn.
6. De riemen waarmee het zitje aan het voertuig wordt bevestigd, moeten strak zitten.
7. Zorg ervoor dat de heupgordels laag zitten om het bekken voldoende vast te zetten.
8. Als het product is blootgesteld aan sterke factoren (zoals een impact), moet het worden vervangen.
9. Breng geen wijzigingen aan de stoel aan en voeg geen nieuwe onderdelen toe zonder de goedkeuring van de goedkeuringsinstantie. Om maximale veiligheid voor uw kind te garanderen, moet de uitrusting worden vastgezet en gebruikt zoals aanbevolen in de instructies.
10. De plastic onderdelen van deze stoel kunnen in de zon opwarmen en brandwonden op de huid van uw kind veroorzaken.
11. Laat een kind nooit alleen achter in de stoel in een voertuig.
12. Bagage en andere soortgelijke items moeten zo worden vastgezet dat ze geen letsel veroorzaken bij een botsing.
13. Gebruik de stoel niet zonder de stoffen bekleding.
14. De bekleding kan niet worden vervangen door een item uit een andere set. Het is een integraal onderdeel van de set en beïnvloedt de werking van het bevestigingssysteem.
15. Draag deze handleiding altijd bij u. Bewaar de handleiding gedurende de hele levensduur van het product.
16. Raadpleeg de handleiding van de voertuigfabrikant.

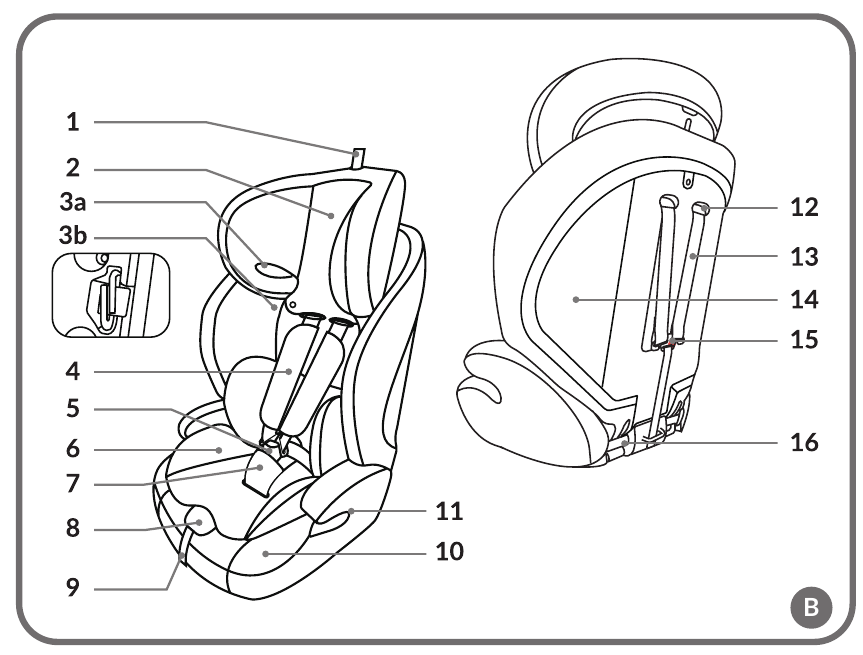

ONDERDELENBESCHRIJVING

(AFB. B)

1. Verstelriem hoofdsteun
2. Hoofdsteun

3a. Schoudergordelgeleider (voor installatie 100 - 150 cm)

3b. Schoudergordelgeleider (voor installatie 76 - 105 cm)

4. 5-punts veiligheidsgordelhoes
5. 5-punts veiligheidsgordelgesp
6. Verkleiningsinzetstuk
7. 5-punts veiligheidsgordelgesp-hoes
8. 5-punts veiligheidsgordel verstelknop
9. 5-punts veiligheidsgordel verstelriem
10. Zitting
11. Heupgordelgeleider
12. Openingen voor schoudergordels
13. Schoudergordels
14. Rugleuning
15. Metalen gesp
16. Rugleuning bevestigingen

INSTALLATIE IN DE AUTO

Stoel installatie	Stoel oriëntatie	Stoel positie	Afmetingen kind
Installatie met behulp van de 3-punts autogordel Kind vastgemaakt met veiligheidsgordel	Naar voren gericht		76 tot 105 cm Maximaal 18 kg.
Installatie met behulp van de 3-punts autogordel	Naar voren gericht		100 tot 150 cm

INSTALLATIE EN VERWIJDERING VAN DE RUGLEUNING

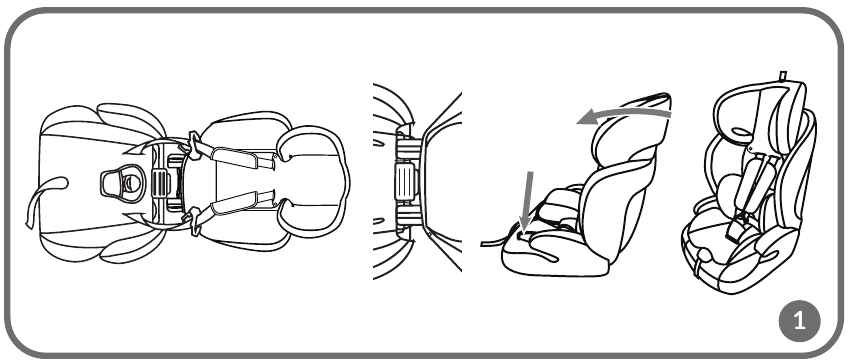

1. Plaats de rubberen riemen van de hoes over de rugleuning bevestigingen, plaats de plastic bevestigingen in de bijbehorende gaten van de basis, til vervolgens de rugleuning op en plaats deze in een rechtopstaande positie (afb. 1).

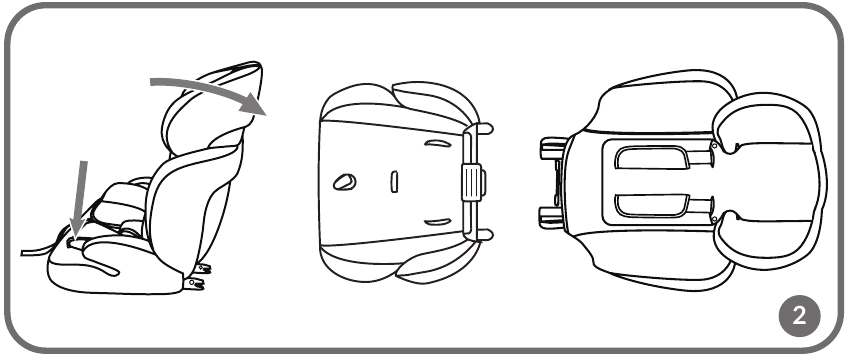

2. Om de rugleuning te verwijderen, duwt u de rugleuning van de stoel volledig in horizontale richting (afb. 2).

3. Maak de rugleuning bevestigingen (16, afb. B) los en scheid de rugleuning van de basis.
4. Om de rugleuning weer in elkaar te zetten, plaatst u de rubberen riemen van de hoes over de rugleuning bevestigingen, plaatst u de bevestigingen in de bijbehorende gaten van de basis, tilt u vervolgens de rugleuning op en zet u deze rechtop.

HOOFDSTEUN AANPASSEN

1. Bij het aanpassen van de hoogte van de hoofdsteun wordt aanbevolen om de veiligheidsgordel zoveel mogelijk los te maken en los te maken.

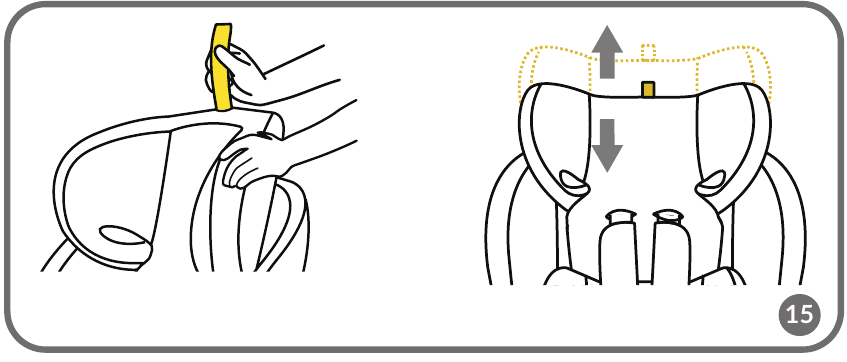

2. Om de hoogte van de hoofdsteun aan te passen, trekt u aan de verstelriem (1, afb. B) en stelt u de gewenste hoogte in (afb. 15).



OPMERKING

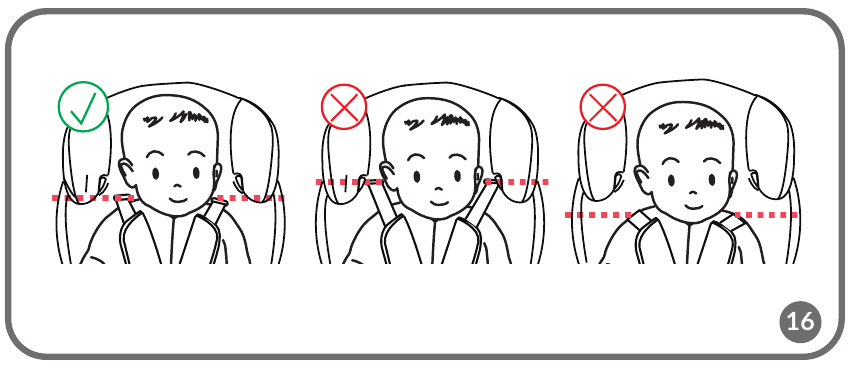

De hoogte van de hoofdsteun moet worden aangepast aan de lengte van het kind. Het mag niet te hoog of te laag zijn. De hoofdsteun moet het hoofd omringen. Het mag niet lager zijn (bijv. ter hoogte van de nek en schouderbladen) of hoger (bijv. het onderste deel van het hoofd zonder enige bescherming achterlaten). Een correct afgestelde hoofdsteun beschermt het onderste en bovenste deel van het hoofd van een kind, evenals de zijkanten van het hoofd.

STOELINSTALLATIE (76 – 105 CM GROEP)

Let op! Kinderen met een lengte van 76 - 105 cm mogen de stoel alleen gebruiken met een verkleininzet.

1. Druk op de verstelknop van de veiligheidsgordel en maak de veiligheidsgordel los (afb. 3).

2. Maak de veiligheidsgordel los door op de rode gespknop in het midden te drukken (afb. 4).

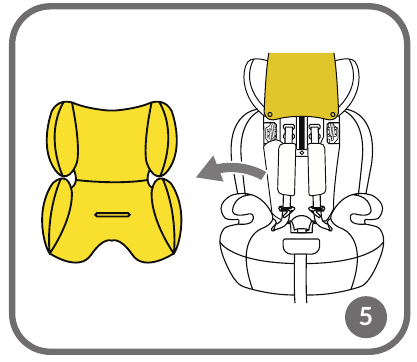

3. Til het bovenste deel van de rugleuning op en verwijder de verkleininzet (afb. 5).

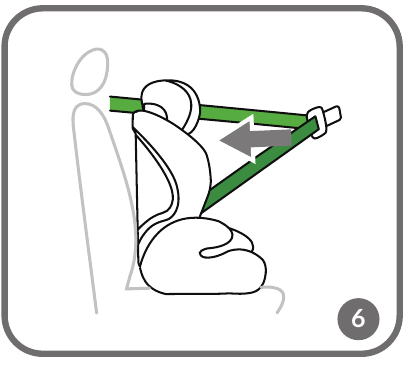

4. Plaats de stoel op de stoel van de auto en trek de veiligheidsgordel zo ver mogelijk uit. Zorg ervoor dat de stoel tegen de rugleuning van de stoel van de auto wordt gedrukt (afb. 6).

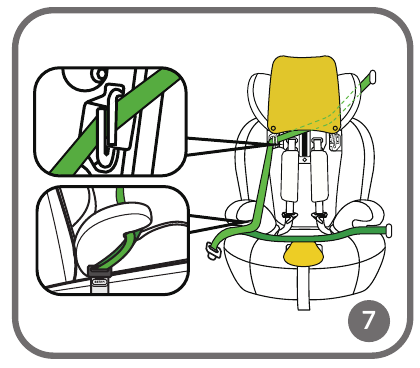

5. Leid de autogordel door de schoudergordelgeleider, die zich onder de hoofdsteun bevindt (3b, afb. B), en de heupgordel door de heupgordelgeleiders (11, afb. B), die zich onder de armleuningen bevinden (afb. 7). Terwijl u uw knie op de stoel laat rusten, trekt u de veiligheidsgordel aan in de richting van de oprolautomaat totdat deze zo strak mogelijk zit.

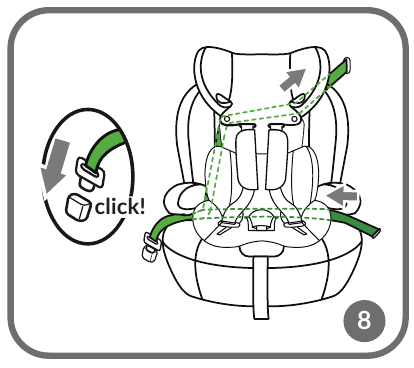

6. Maak de autogordels vast. Een correcte bevestiging wordt aangegeven door een hoorbare klik. Zorg ervoor dat de autogordel strak zit en niet gedraaid is (afb. 8).

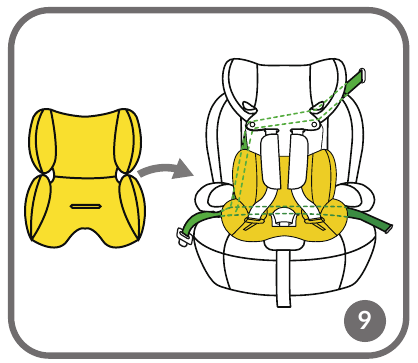

7. Laat het rugleuningkussen zakken en plaats de verkleininzet in de stoel (afb. 9).

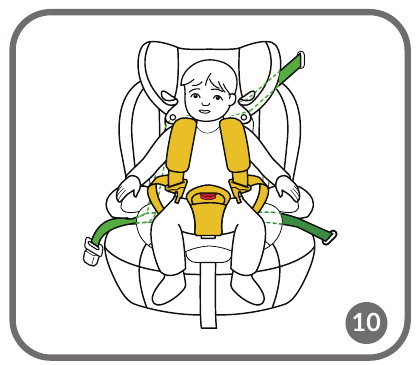

8. Plaats het kind in de stoel (afb. 10).

9. Pas de hoogte van de hoofdsteun aan (zie: Hoofdsteun aanpassen).

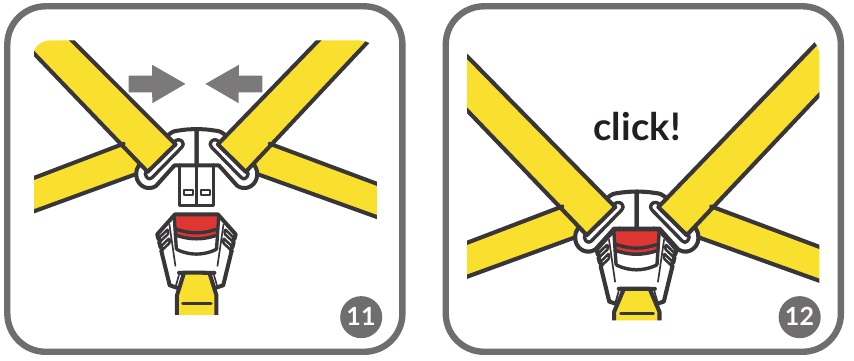

10. Verbind de gordelconnectoren (afb. 11) en steek vervolgens de gordels in de gesp (afb. 12). U hoort een kenmerkende klik.

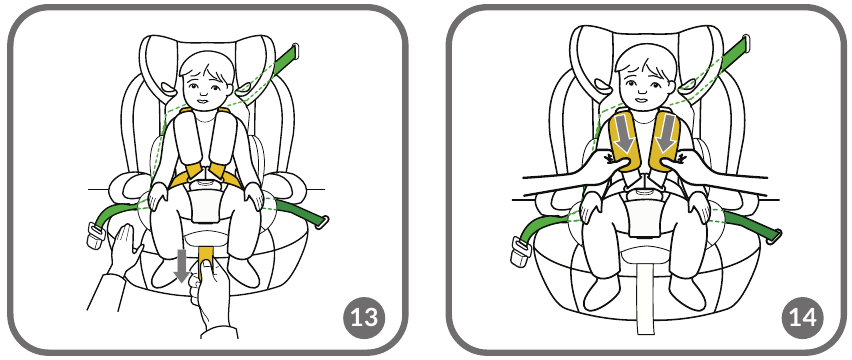

11. Trek de veiligheidsgordel strakker aan met de gordelverstelriem (afb. 13) en trek aan de schoudergordels om er zeker van te zijn dat het kind goed vastzit (afb. 14).


LET OP
Zorg ervoor dat de veiligheidsgordel strak om het lichaam van het kind zit en dat deze niet gedraaid is. Zorg ervoor dat de heupgordels laag zitten en het bekken van het kind beschermen. De gordels moeten strak tegen het lichaam van het kind zitten, maar mogen niet te strak zitten en ongemak veroorzaken.

DE 5-PUNTSVEILIGHEIDSGORDEL VERBERGEN

LET OP! De volgende informatie is van toepassing op de 100 – 150 cm groep.

1. Maak de veiligheidsgordel los door op de rode gespknop in het midden te drukken (afb. 4).

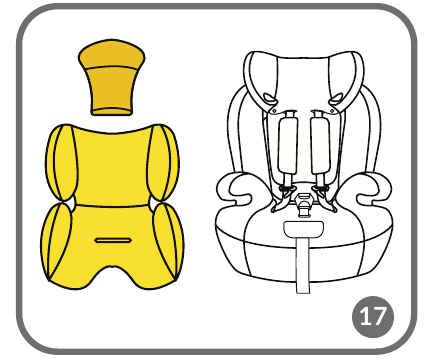

2. Verwijder de verkleininzet en verwijder de gespafdekking van de veiligheidsgordel (afb. 17).

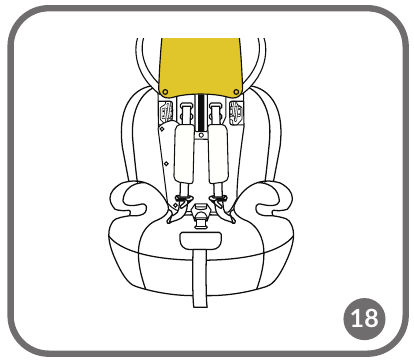

3. Maak de metalen sluitingen op het bovenste rugleuningkussen los, til vervolgens de hoofdsteun op (zie: Hoofdsteun aanpassen) en het kussen omhoog (afb. 18).

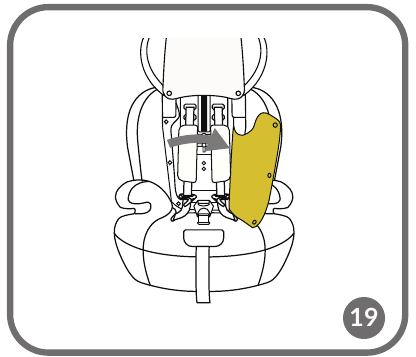

4. Maak de metalen sluitingen los die zich op het onderste rugleuningkussen bevinden en verplaats vervolgens het kussen naar de rechterkant (afb. 19).

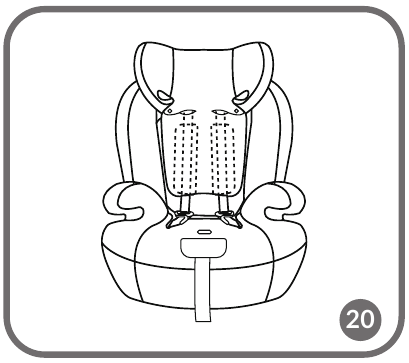

5. Plaats alle veiligheidsgordelcomponenten in de ruimte onder het onderste rugleuningkussen (afb. 20).

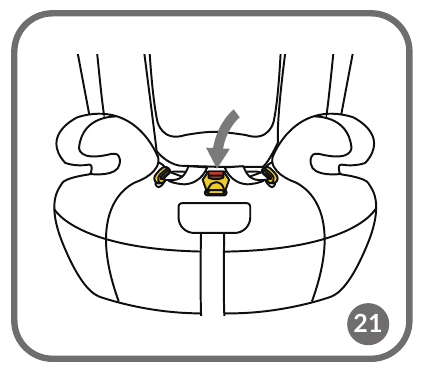

6. Steek de veiligheidsgordelgesp door het bijbehorende gat in de stoelhoes (afb. 21).

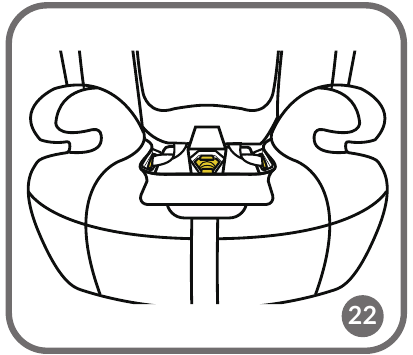

7. Plaats de veiligheidsgordelgesp in het opbergvak onder de hoes (afb. 22).

8. Pas de spanning van de verborgen veiligheidsgordel aan met de riem (afb. 23).


STOELINSTALLATIE (100 – 150 CM GROEP)

1. Plaats de stoel op de stoel van de auto en trek de veiligheidsgordel zo ver mogelijk uit (afb. 6). Zorg ervoor dat de stoel tegen de rugleuning van de stoel van de auto wordt gedrukt.

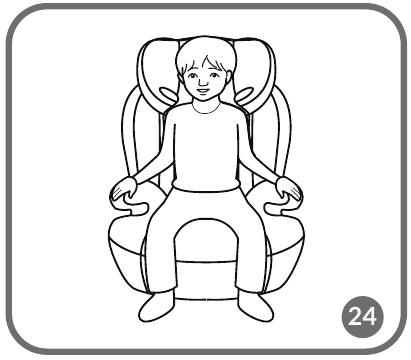

2. Plaats het kind in de stoel (afb. 24).

3. Pas de hoogte van de hoofdsteun aan (zie: Hoofdsteun aanpassen).

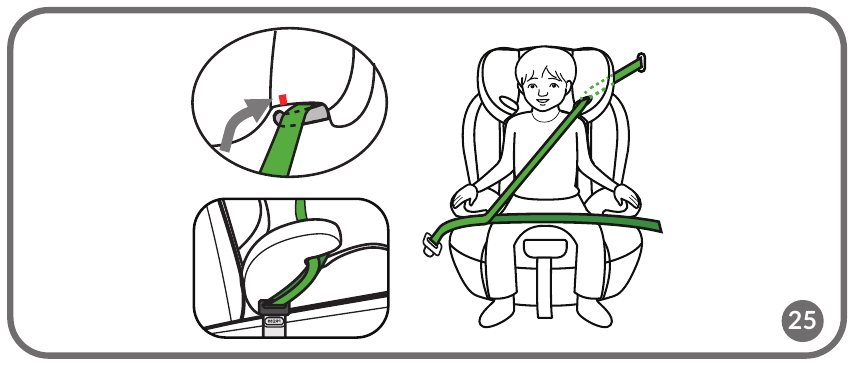

4. Leid de autogordel door de heupgordelgeleiders (11, afb. B) die zich onder de armleuningen bevinden, en de schoudergordel (3a, afb. B) die zich in de hoofdsteun bevindt (afb. 25).

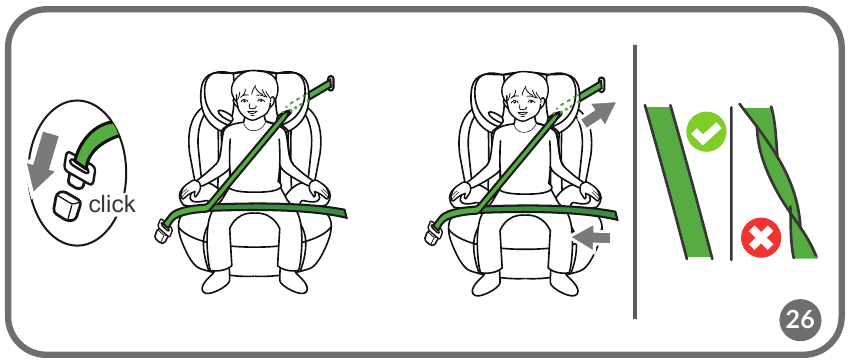

5. Maak de autogordels vast. Een correcte bevestiging wordt aangegeven door een hoorbare klik. Zorg ervoor dat de autogordel strak zit en niet gedraaid is (afb. 26).


LET OP
De gordels moeten strak tegen het lichaam van het kind zitten, maar mogen niet te strak zitten en ongemak veroorzaken.

Zorg ervoor dat de heupgordel laag zit, het bekken van het kind beschermt en door de heupgordelgeleiders loopt die zich onder de armleuningen bevinden.

DE 5-PUNTSVEILIGHEIDSGORDEL VERWIJDEREN

1. Verwijder de verkleininzet en verwijder de gespafdekking van de veiligheidsgordel (afb. 17).
2. Maak de metalen sluitingen op het bovenste rugleuningkussen los, til vervolgens de hoofdsteun op (zie: Hoofdsteun aanpassen) en het kussen omhoog (afb. 18).
3. Maak de metalen sluitingen los die zich op het onderste rugleuningkussen bevinden en verplaats vervolgens het kussen naar de rechterkant (afb. 19).
4. Verwijder de gordels van de metalen gesp aan de achterkant van de stoel (afb. 27).

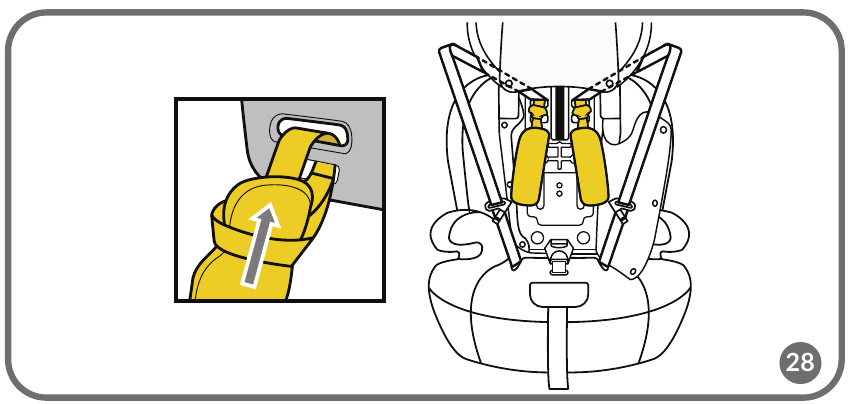

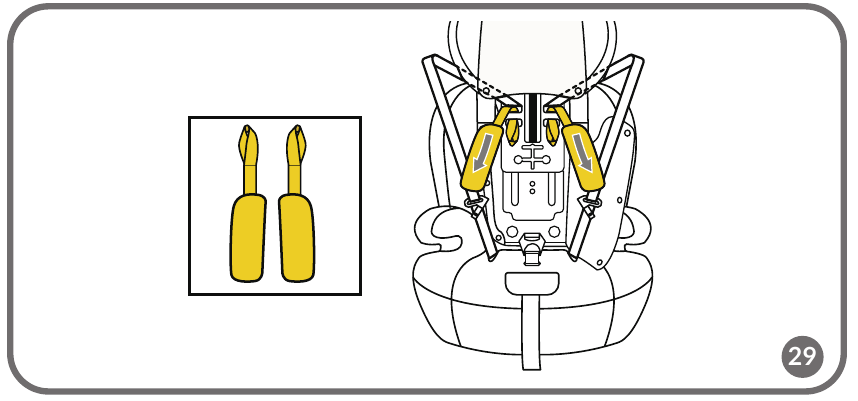

5. Steek de gordelhoezen door de lus (afb. 28) en verwijder ze vervolgens door ze door de bijbehorende gaten in de rugleuning te steken (afb. 29).



STOEL VERWIJDEREN

Maak de veiligheidsgordel van de autostoel los en verwijder deze uit de geleiders. Verwijder de stoel uit de auto.

DE HOES VERWIJDEREN EN BEVESTIGEN

1. Volg deze stappen om de stoelhoes te verwijderen:

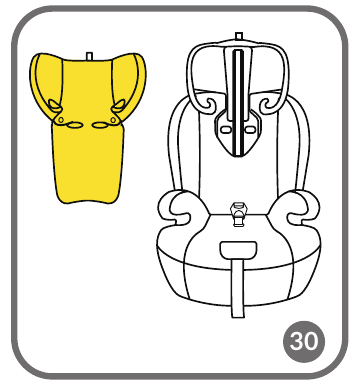

2. Maak de metalen sluitingen aan de achterkant van de hoofdsteunhoes los en verwijder de hoes door deze omhoog te trekken (afb. 30).

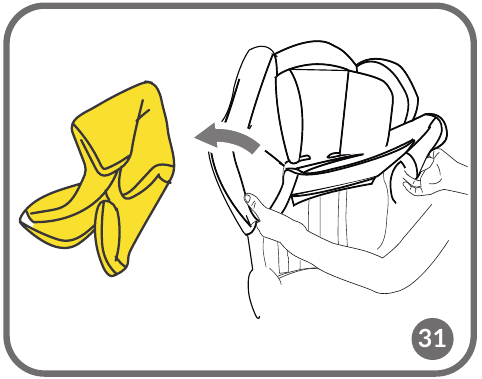

3. Verwijder de rugleuninghoes door deze omhoog te trekken (afb. 31).

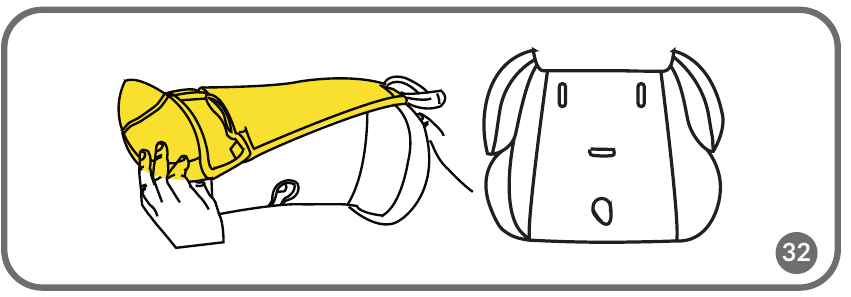

4. Verwijder de zittinghoes door deze omhoog te trekken (afb. 32). Om de hoes weer te bevestigen, volgt u de bovenstaande stappen in omgekeerde volgorde.


REINIGING EN ONDERHOUD

• Licht vuil kan worden gereinigd met een vochtige spons en een mild reinigingsmiddel.
• De hoes kan worden gewassen op een maximale temperatuur van 30°C. Hiervoor moet de hoes volledig van de stoel worden verwijderd (zie: De hoes verwijderen).
• Gebruik geen wasdroger bij het drogen. De hoes mag niet worden blootgesteld aan de zon om te drogen. Kunststof onderdelen kunnen worden gereinigd met een vochtige doek en een mild reinigingsmiddel.
• Let op! Gebruik geen sterke reinigingsmiddelen of bleekmiddelen.

De foto's zijn alleen ter illustratie, het werkelijke uiterlijk van de producten kan afwijken van de foto's.

Producent:
BrandLine Group Sp. z o. o.
A. Kręglewskiego 1, 61-248 Poznań, Polen
Het product voldoet aan de eisen van de norm: R129/03.

www.lionelo.com
