Makita XMU04 Handleiding

Inhoud

1 Het mes vervangen
2 Download handleiding
3 In andere talen

Het mes vervangen

Dit document is bedoeld als aanvulling op de gebruiksaanwijzing. Raadpleeg de gebruiksaanwijzing voordat u de messen installeert of verwijdert.

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Draag altijd handschoenen en bevestig de mesbeschermer bij het vervangen van de schaarmessen, zodat uw handen en gezicht niet direct in contact komen met de messen.

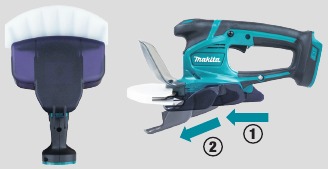

De grasopvangbak verwijderen
Maak de uitsteeksels op de grasopvangbak los van de hoogteverstellingsgroeven op het gereedschap.
1. Duw de naar voren om de grasopvangbak naar de voorkant van het gereedschap te schuiven.
2. Trek de grasopvangbak naar beneden om het scharnier los te maken en van het gereedschap te verwijderen.

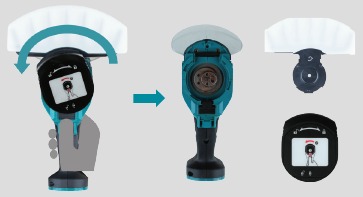

De onderkant verwijderen
1. Druk de hendelvergrendeling in
2. Draai de onderkant tegen de klok in tot de is uitgelijnd met de op de hendelvergrendeling. Verwijder de onderkant.
3. Verwijder de grasschaarmessen
De kruk omdraaien
1. Verwijder de kruk uit het gereedschap en draai hem om.
2. Raadpleeg de bovenstaande rode lijn en pas de 3 pinnen aan zodat ze overeenkomen met de uitlijningslijn
3. Plaats de kruk terug met Krukzijde 2 naar buiten gericht.
Het heggenschaarmes plaatsen
1. Zorg ervoor dat de lussen op het heggenschaarmes op elkaar zijn uitgelijnd en gecentreerd met het gat op de basisplaat.
2. Plaats het heggenschaarmes gelijk met de behuizing. De middelste pin wordt in het gat op de basisplaat gestoken.
3. Draai de (2) schroeven op het heggenschaarmes vast om het te bevestigen.
De onderkant vervangen
Plaats de onderkant door de uit te lijnen met de op het gereedschap. Controleer of de vergrendelingshendel in de groef van de onderkant zit. Terwijl u de onderkant indrukt, draait u de onderkant met de klok mee tot de is uitgelijnd met de op het gereedschap.

Uw gereedschap is klaar voor gebruik
Gebruik deze QR-code voor video-instructies

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
