EINHELL CE-BC 2 M Handleiding

Veiligheidsvoorschriften

De betreffende veiligheidsaanwijzingen vindt u in de bijgesloten brochure.

Lees alle veiligheidsvoorschriften en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen goed voor toekomstig gebruik.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of personen zonder ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en de gevaren die voortvloeien uit dergelijk gebruik begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet schoonmaken en geen onderhoudswerkzaamheden op gebruikersniveau uitvoeren, tenzij ze onder toezicht staan.

Verklaring van de waarschuwingssymbolen op het apparaat
(zie afb. 4)

1. Het apparaat is volledig geïsoleerd
2.
   Lees de gebruiksaanwijzing om het risico op letsel te verminderen
3. Zekeringswaarde op printplaat
4. Haal de stekker uit het stopcontact voordat u de accu op de oplader aansluit of loskoppelt.

   Explosieve gassen. Vermijd vlammen en vonken. Zorg voor goede ventilatie tijdens het laadproces.

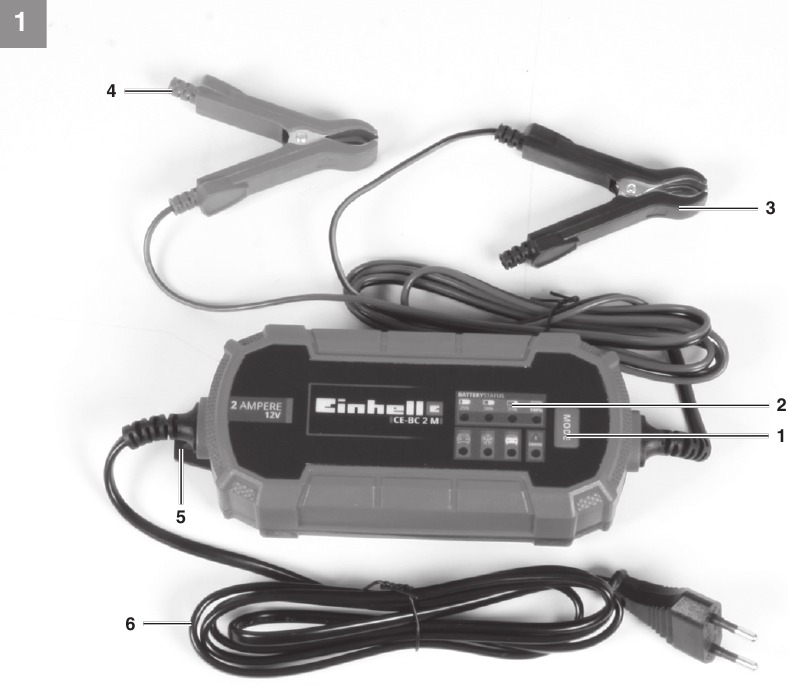

Indeling en meegeleverde artikelen

Indeling

1. Functietoets
2. LED-display
3. Laadkabel, zwart (-)
4. Laadkabel, rood (+)
5. Ophangoog
6. Netsnoer

Meegeleverde artikelen

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakking- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat verstikkingsgevaar!

• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De oplader is ontworpen voor het opladen van onderhoudsvrije of niet-onderhoudsvrije 12V loodzuuraccu's (natte/Ca/Ca/EFB-accu's) en voor loodgel- en AGM-accu's die in motorvoertuigen worden gebruikt.
Het apparaat mag niet worden gebruikt voor het opladen van oplaadbare lithium-ijzerfosfaataccu's (bijv. LiFePO4) of andere oplaadbare lithiumaccu's. Het apparaat is uitsluitend ontworpen voor mobiel gebruik en niet voor installatie in caravans, campers of soortgelijke voertuigen. Het apparaat kan niet worden gebruikt als buffervoeding, bijv. tijdens het vervangen van een accu. Stel de oplader niet bloot aan regen of sneeuw.
Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Bediening

Voordat u het apparaat op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het specificatielabel identiek zijn aan de voedingsspanning.

Laad geen bevroren accu's op.
Raadpleeg ook de instructies in de handleidingen voor de auto, radio, navigatiesysteem, enz.

Opmerkingen over automatisch opladen
De oplader is een microprocessor gestuurde automatische oplader, d.w.z. hij is in het bijzonder geschikt voor het opladen van onderhoudsvrije accu's en voor het langdurig opladen en druppelladen van accu's die niet constant in gebruik zijn, bijv. voor oldtimers, recreatievoertuigen, gazontractoren en dergelijke. De geïntegreerde microprocessor maakt opladen in verschillende stappen mogelijk. De laatste laadstap, druppelladen, houdt de accucapaciteit op 95-100% en houdt de accu dus te allen tijde volledig opgeladen. Het laadproces hoeft niet te worden bewaakt. Laat de accu echter niet onbeheerd achter als u hem gedurende langere tijd oplaadt, zodat u hem in geval van een storing in de oplader van het elektriciteitsnet kunt loskoppelen.

Verklaring van de symbolen

1. Laadstatus accu: 25%
2. Laadstatus accu: 50%
3. Laadstatus accu: 75%
4. Laadstatus accu: 100%
5. Opladen van een 12V-accu (loodzuuraccu, AGM-accu en GEL-accu).
6. Het aanbevolen laadprogramma voor koude weersomstandigheden voor normale loodzuuraccu's (natte/Ca/Ca-accu's). Microprocessor gestuurd en afhankelijk van de laadtoestand van de accu. De informatie van de accufabrikant met betrekking tot de laadtemperatuur moet in acht worden genomen.

   Laad geen bevroren accu's op.
7. Opladen van een 12V-accu (loodzuuraccu, AGM-accu en GEL-accu) in druppellaadmodus met een laadstroom van 1A.
8. Klemmen zijn verkeerd aangesloten (omgepoold) of er is kortsluiting

Laadinstellingen

Druk op de Mode (Modus) button (Afb. 2/Item 1) om de laadfuncties 12V (Afb. 2/Item E) en 12V Winter Mode (Afb. 2/Item F) in te stellen. Voor accu's met een lage capaciteit (zie Technische gegevens) of voor het druppelladen van seizoensaccu's kunt u de "Maintain" (Onderhouden) modus gebruiken met een gereduceerde maximale laadstroom. Een van de LED's gaat branden in overeenstemming met de instellingen die u hebt geselecteerd (Afb. 2/Item E-G).

De accu opladen

• Maak de accustoppen (indien aanwezig) los van de accu of verwijder ze.
• Controleer het zuurniveau in de accu. Vul de accu indien nodig bij met gedestilleerd water (indien mogelijk). Belangrijk! Accuzuur is agressief. Spoel eventuele zuurspatten grondig af met veel water en raadpleeg indien nodig een arts.
• Sluit eerst de rode laadkabel aan op de pluspool van de accu.
• Sluit vervolgens de zwarte laadkabel aan op de carrosserie van het voertuig, uit de buurt van de accu en de benzineleiding.
•
  Onder normale omstandigheden is de minpool van de accu aangesloten op de carrosserie en gaat u te werk zoals hierboven beschreven. In uitzonderlijke gevallen kan het voorkomen dat de pluspool van de accu is aangesloten op de carrosserie (positieve aarding). Sluit in dit geval de zwarte laadkabel aan op de minpool van de accu. Sluit vervolgens de rode laadkabel aan op de carrosserie op een punt uit de buurt van de accu en de benzineleiding.
• Nadat de accu op de oplader is aangesloten, kunt u de oplader aansluiten op een stopcontact (zie Technische gegevens). Alle LED's zullen korte tijd knipperen. Vervolgens zal de LED (Afb. 2/Item E) continu branden zodra de laadstatus van de accu wordt aangegeven. U kunt nu de laadinstellingen wijzigen (zie paragraaf Laadinstellingen). LED's Afb. 2/Item A-D knipperen na elkaar totdat de accu volledig is opgeladen (mits deze niet defect is). Wanneer de accu volledig is opgeladen, branden de LED's A-D continu.
• Als alleen de LED knippert (Afb. 2/Item E), betekent dit dat de oplader weliswaar op het stopcontact is aangesloten, maar niet op de accu.
•
  Tijdens het opladen kan er gevaarlijk explosief gas ontstaan en daarom moet u vonkvorming en open vuur vermijden tijdens het opladen van de accu. Er is explosiegevaar! Het is essentieel dat u de ruimtes goed ventileert.
• Als de oplader na enkele minuten "Accu volledig opgeladen" weergeeft, geeft dit aan dat de accucapaciteit laag is. De accu moet worden vervangen.

De oplaadtijd berekenen

De oplaadtijd is afhankelijk van de laadtoestand van de accu. Als de accu volledig is ontladen, kan de geschatte oplaadtijd tot ca. 80% opgeladen worden berekend met behulp van de volgende formule:

De laadstroom moet 1/10 tot 1/6 van de accucapaciteit zijn.

Fout-LED

(Afb. 2/Item H)
De fout-LED knippert (licht op) in de volgende gevallen:

• Als de spanning van de accu minder dan 3,5 V of meer dan 15 V is. De accu is niet geschikt voor het opladen of is defect. Het is ook mogelijk dat andere accufouten of -storingen betekenen dat de accu niet kan worden opgeladen.
• Als de klemmen met de verkeerde polariteit op de accupolen zijn aangesloten. De bescherming tegen ompolen zorgt ervoor dat de accu en de oplader niet beschadigd raken. Verwijder de oplader van de accu en start het laadproces opnieuw vanaf het begin.
• Als er kortsluiting is tussen de twee klemmen (de metalen delen van de klemmen komen met elkaar in contact). De bescherming tegen kortsluiting zorgt ervoor dat de accu en de oplader niet beschadigd raken.

Het opladen van de accu beëindigen

• Trek de stekker uit het stopcontact.
• Koppel eerst de zwarte laadkabel los van de carrosserie.
• Maak vervolgens de rode laadkabel los van de pluspool van de accu.
•
  In geval van positieve aarding, koppelt u eerst de rode laadkabel los van de carrosserie en vervolgens de zwarte laadkabel van de accu.
• Schroef of duw de accustoppen terug in hun positie (indien aanwezig).

Als de stekker uit het stopcontact wordt getrokken, maar de laadkabels nog steeds op de accu zijn aangesloten, zal de oplader een kleine hoeveelheid elektriciteit van de accu afnemen. We raden daarom aan om de oplader altijd volledig van de accu te verwijderen wanneer deze niet in gebruik is.

Overbelastingsbeveiliging

De oplader is uitgerust met elektronische beveiliging tegen overbelasting, kortsluiting en ompolen. Er zijn ook een of meer fijne zekeringen aangebracht. Als de zekering defect raakt, moet deze worden vervangen door een nieuwe zekering met dezelfde ampèrewaarde. Neem indien nodig contact op met onze klantenservice.

Onderhoud en verzorging van de accu

• Zorg ervoor dat uw accu altijd stevig is bevestigd.
• Een perfecte aansluiting op het kabelnetwerk van het elektrische systeem moet te allen tijde worden gegarandeerd.
• Houd de accu schoon en droog. Breng een dunne laag vet aan op de aansluitklemmen met behulp van een zuurvrij, zuurbestendig vet (Vaseline).
• Controleer het zuurniveau in accu's die geen onderhoudsvrije versies zijn ongeveer elke 4 weken en vul indien nodig bij met gedestilleerd water.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg het apparaat af met een schone doek of blaas het schoon met perslucht op lage druk.
• We raden aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.
• De oplader moet voor opslag in een droge ruimte worden geplaatst. Eventuele corrosie moet van de laadklemmen worden verwijderd.

Onderhoud

Er bevinden zich geen onderdelen in het apparaat die aanvullend onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Ga voor onze meest recente prijzen en informatie naar www.Einhell-Service.com

Probleemoplossing

Als het apparaat correct wordt bediend, ondervindt u geen problemen met storingen of fouten. In het geval van storingen of fouten, controleer het volgende voordat u contact opneemt met uw klantenservice.
