Installatie

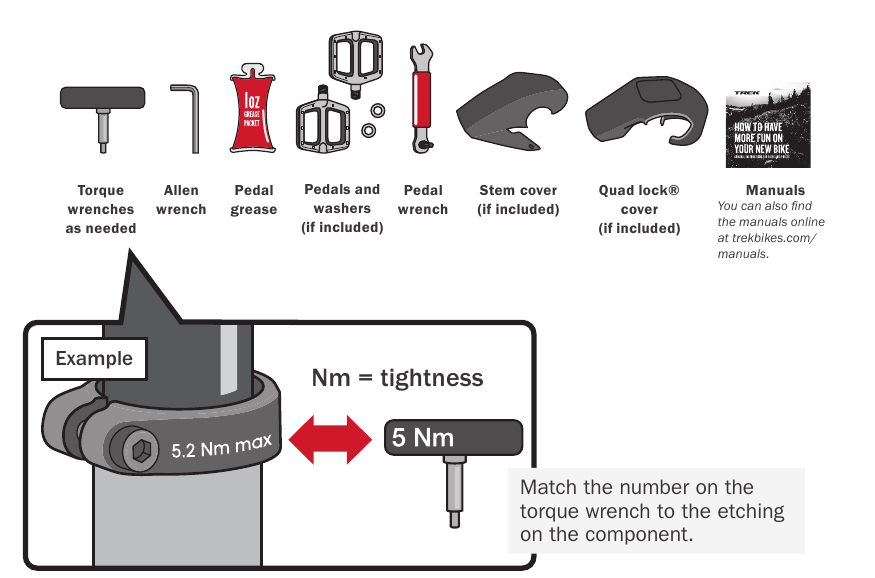

Haal het gereedschap uit de gereedschapskist
Onderdelen en gereedschap variëren per fietsmodel.
Niet alle gereedschappen worden meegeleverd (zoals een bandenpomp).

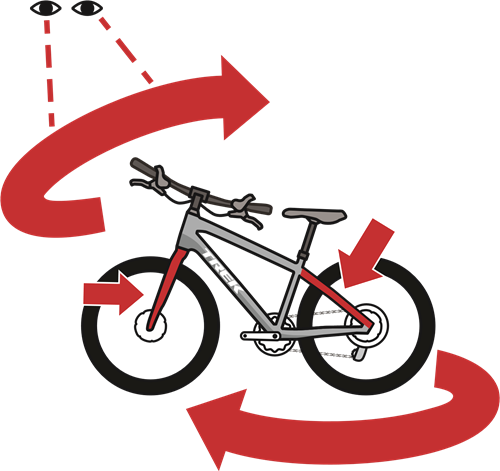

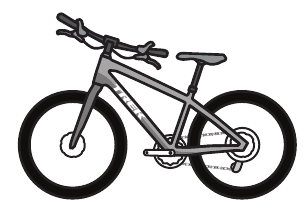

Haal de fiets uit de doos en verwijder het karton rond de vork. Controleer de fiets op transportschade en controleer of alle onderdelen zijn meegeleverd. Let vooral op de vorkpoten en de staande achtervork (zowel de binnen- als de buitenoppervlakken).
Als u schade constateert of als u niet zeker bent van de eerste inspectie van uw fiets, neem dan contact op met Trek Customer Care via UK: 01908 360140, Nederland/België: 088 4500 699, Duitsland/Oostenrijk: 00800 8735 8735.
Is het stuur geïnstalleerd?
Ja
Ga door naar stap 5
Nee
Ga naar stap 3

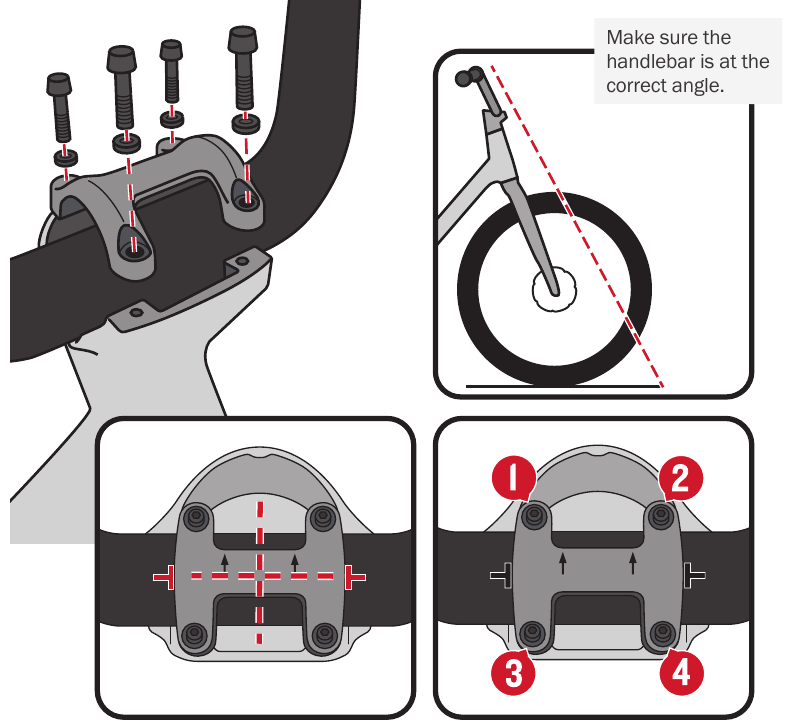

Installeer het stuur. Gebruik de markeringen op de voorplaat en het stuur om uit te lijnen. Draai eerst de achterste twee bevestigingsmiddelen vast.

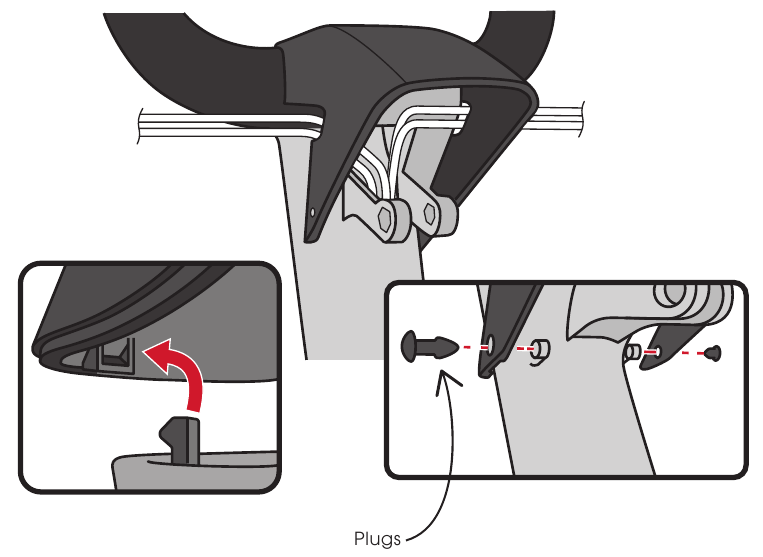

Installeer de stuurpenkap. De kabels gaan door de gaten aan de zijkant. Gebruik de pluggen om deze vast te zetten.
Ga door naar stap 7

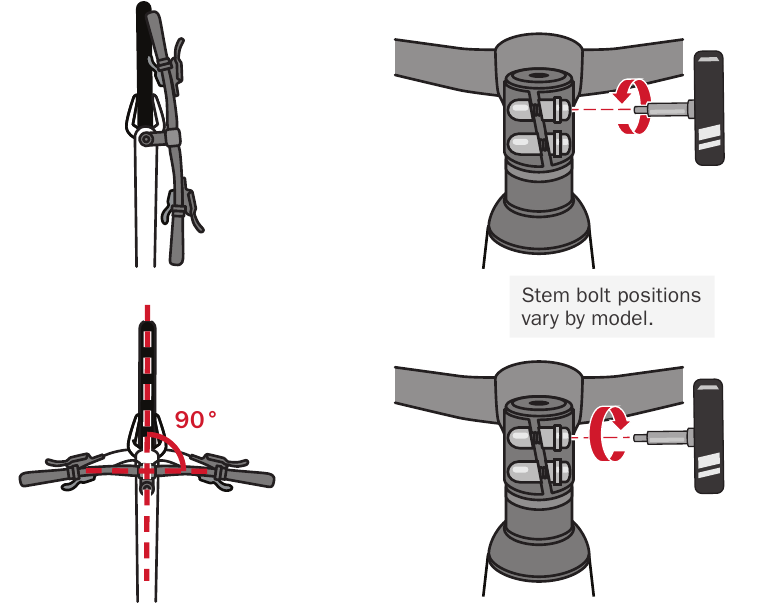

Als het stuur in de doos was bevestigd: Draai de stuurpenbouten los, lijn de stuurpen uit en draai de stuurpenbouten weer vast — wissel van kant tot kant — totdat u de tool hoort klikken.

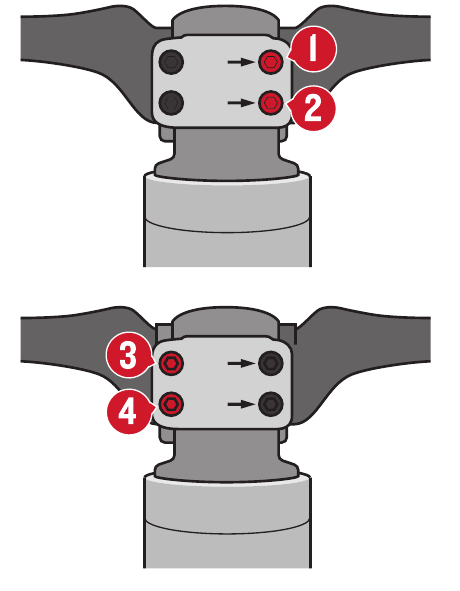

Als de stuurpenbouten er zo uitzien (zie hieronder), draai dan de bevestigingsmiddelen aan de aandrijfzijde van de stuurpen volledig vast — wissel tussen de bevestigingsmiddelen — totdat ze volledig zijn aangedraaid. Draai vervolgens de bevestigingsmiddelen aan de niet-aandrijfzijde van de stuurpen volledig vast — wissel tussen de bevestigingsmiddelen — totdat ze volledig zijn aangedraaid.

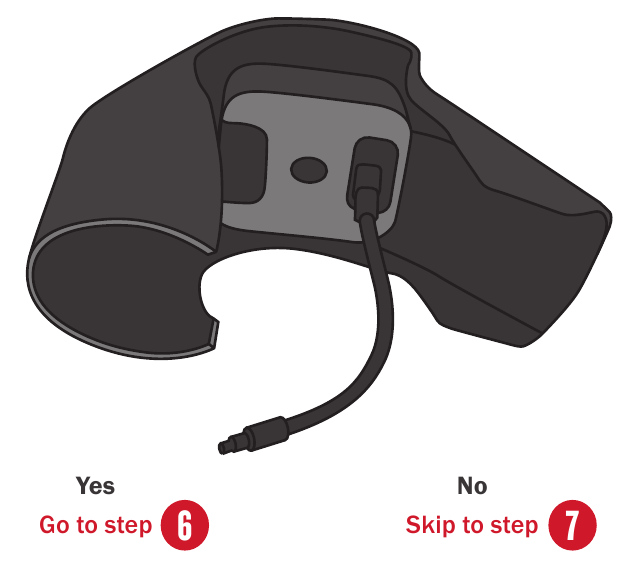

Heeft u een Quad Lock®?

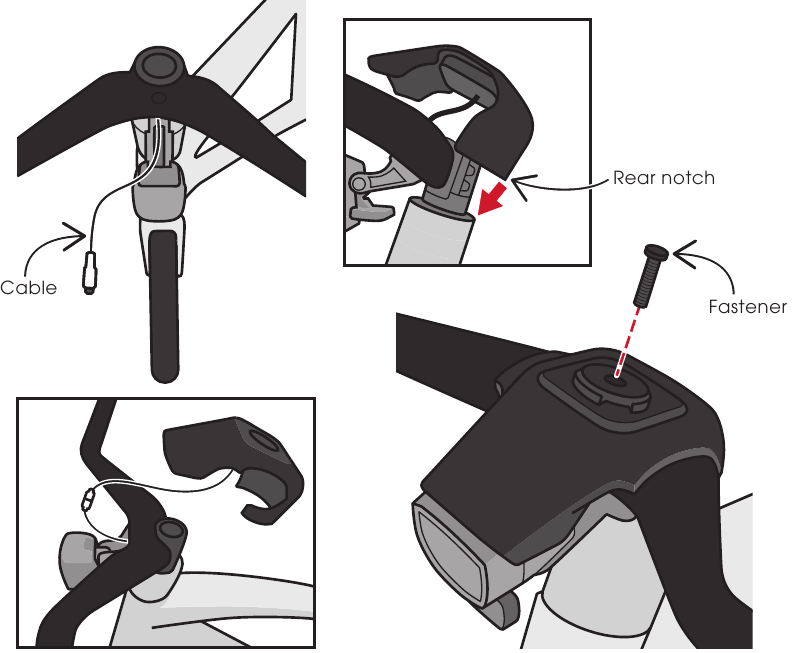

Sluit de kabel aan. Plaats de Quad Lock® — beginnend met de achterste inkeping — en vervolgens de voorste inkepingen. Zorg ervoor dat het licht goed is uitgelijnd en draai de bevestiging vast.

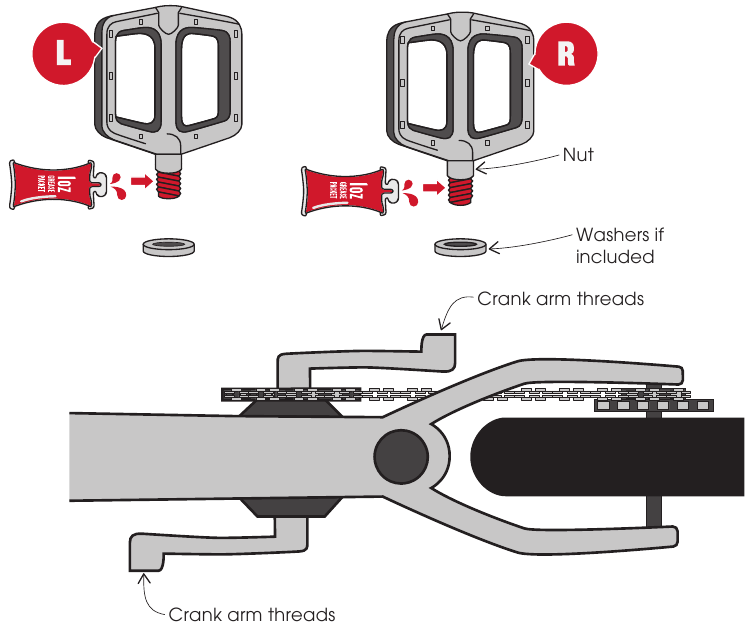

Installeer de pedalen. Vet de schroefdraad van de pedalen in en reinig de schroefdraad van de crankarm (er kunnen resten van de verpakkingsband achterblijven). Indien meegeleverd, installeer dan eerst de ringen over de schroefdraad van de pedalen.

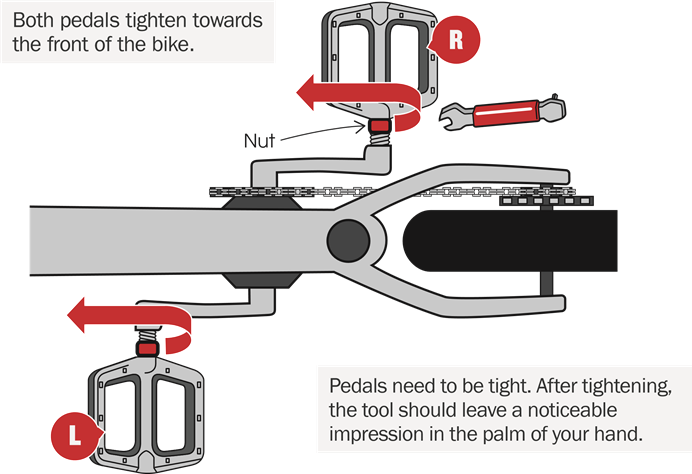

Draai de pedalen met de hand in — draai ze vast met de moer, niet met het pedaal. Gebruik vervolgens de pedaalsleutel om de pedalen volledig vast te draaien.
Het kettingblad heeft scherpe punten. Wees voorzichtig bij het werken rond het kettingblad. Als u dit niet doet, kan dit leiden tot snijwonden of beknelde huid.

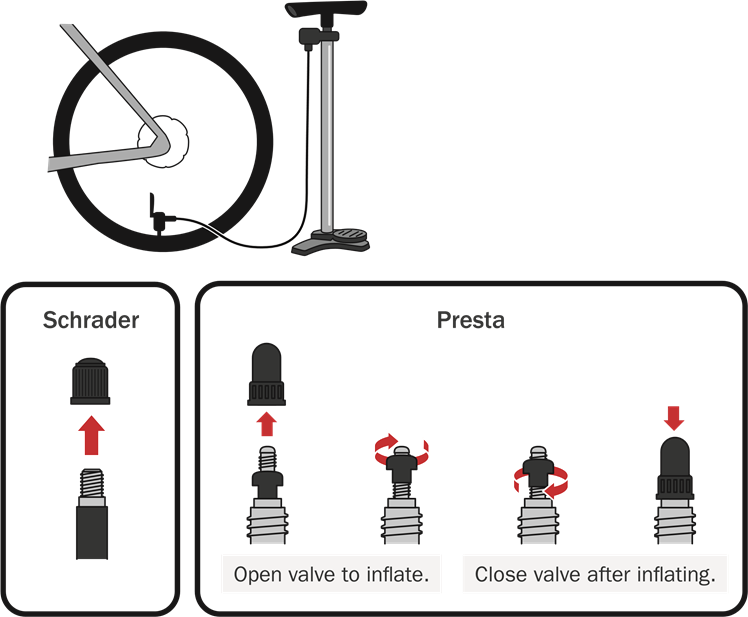

Pomp beide banden op tot de druk die op de band staat aangegeven.

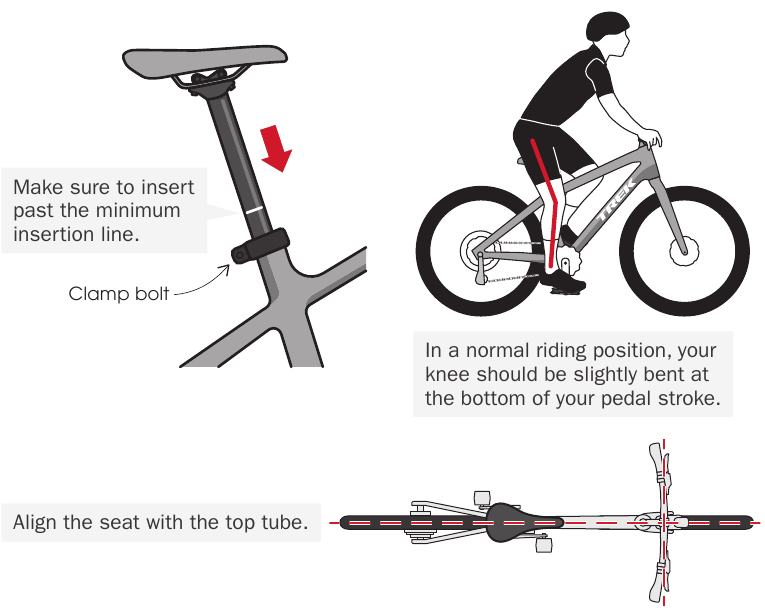

Pas de zadelhoogte aan uw rijvoorkeur aan. Verhoog of verlaag de zadelpen indien nodig en draai de bout vast.
CONTROLELIJST FIETSMONTAGE
Voer deze checklist voor en na uw eerste rit uit:
Stuur en stuurpen correct geïnstalleerd en/of uitgelijnd? (Stappen 3-4 of 5-6)
Pedalen correct geïnstalleerd en vastgedraaid? (Stappen 7-8)
Banden opgepompt tot de juiste druk? (Stap 9)
Zadelhoogte correct? (Stap 10)
Lees de Trek Owner's Manual (meegeleverd met uw fiets).
Registreer uw fiets.
Voer een controle vóór de rit uit.
Registreer uw fiets op trekbikes.com/productRegistration/
Bekijk de video Pre-Ride Check op het YouTube-kanaal van Trek Bicycle.
Raadpleeg voor meer gedetailleerde informatie de onderhoudshandleiding op Trekbikes.com > klik op uw fiets > Service > Onderhoudshandleiding.
Veiligheid
Het niet opvolgen van de montage-instructies in deze handleiding kan leiden tot een ongeval, wat ernstig letsel of de dood tot gevolg kan hebben.
Deze montagehandleiding is geen vervanging voor de Trek Owner's Manual of andere instructies die voor uw fiets vereist zijn. De Trek Owner's Manual bevat essentiële veiligheidsinformatie die u moet lezen en begrijpen voordat u op uw nieuwe fiets gaat rijden. De handleiding is inbegrepen in de doos en is ook te vinden op trekbikes.com/manuals.
U verhoogt het risico op letsel als u uw fiets op een onjuiste manier gebruikt. Misbruik kan de fiets belasten en ervoor zorgen dat het frame of de onderdelen breken. Om het risico op letsel te verkleinen, gebruikt u de fiets op de manier waarvoor deze is ontworpen (zie het gedeelte "Gebruiksvoorwaarden & gewichtslimieten" in de Trek Owner's Manual).
Om de handleiding te bekijken en de montagevideo te bekijken, gebruikt u deze QR-code: trekbikes.com/how-to-assemble-bike > City bikes
Als u niet zeker bent van de uiteindelijke montage, breng uw fiets dan naar een Trek-dealer voor een montage-inspectie voordat u gaat rijden.
Gebruik alleen hardware die door Trek is geleverd om de montage van de fiets te voltooien.
