Trek Madone 2013 Servicehandleiding

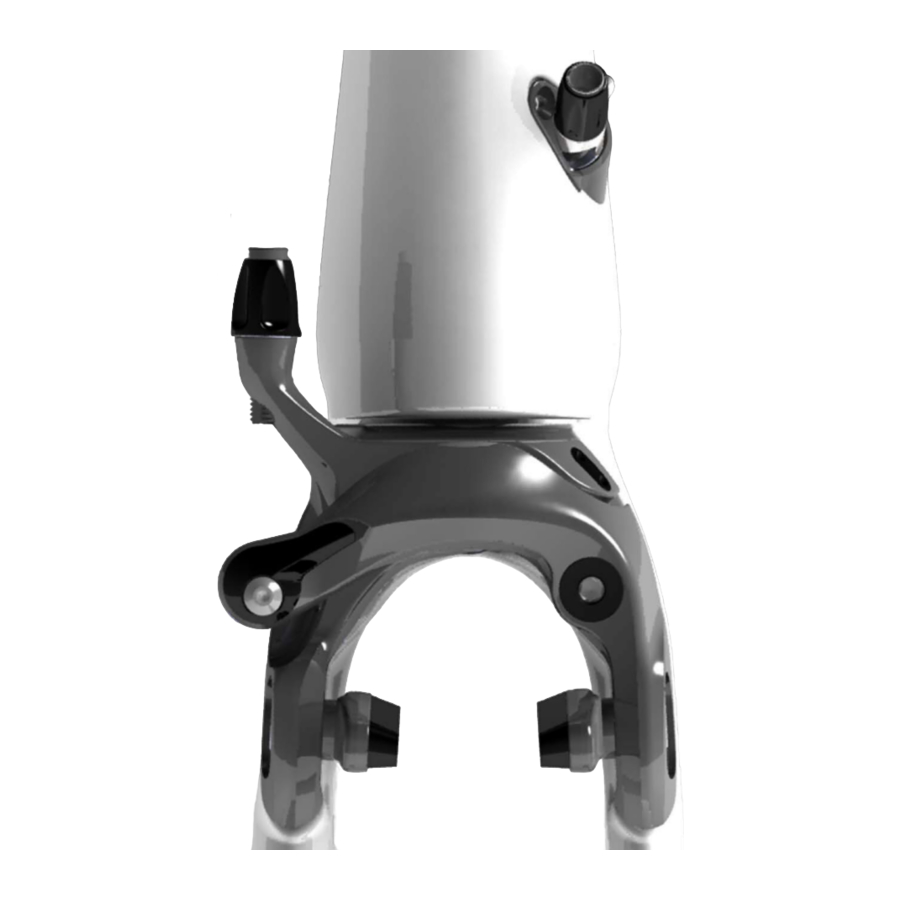

Installatie voorrem

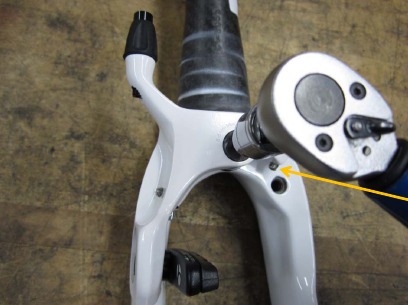

1. Installeer de Y-arm van de rem met een momentsleutel, 6-8[N-m]

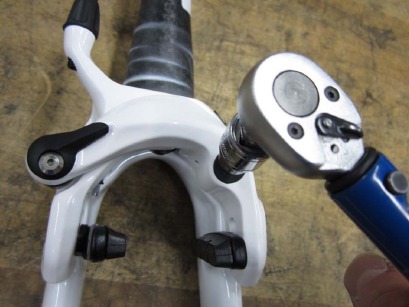

2. Geen van beide draaipennen mag uitsteken boven het remarmoppervlak (zie stap 4)

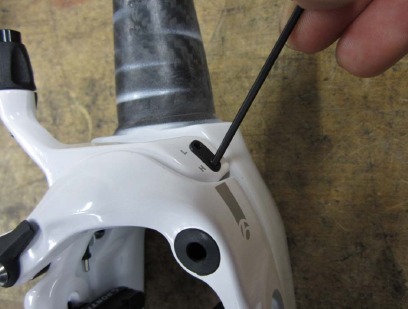

3. Installeer de C-arm van de rem met een momentsleutel, 6-8[N-m]

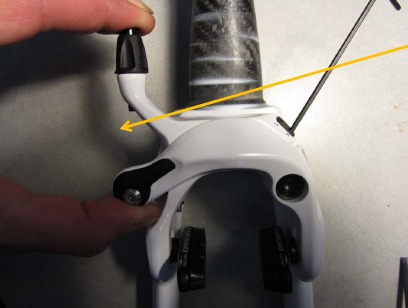

4. Gebruik een 2[mm] inbussleutel om de juiste draaipen vast te zetten:
   H = Hoge hefboomwerking (compatibiliteit met Shimano-remhendel)
   L= Lage hefboomwerking (SRAM)


Stel de bout zo af dat de remarmen soepel bewegen over een volledig bewegingsbereik wanneer ze worden ingeschakeld, zoals weergegeven, en ongeveer gecentreerd zijn.

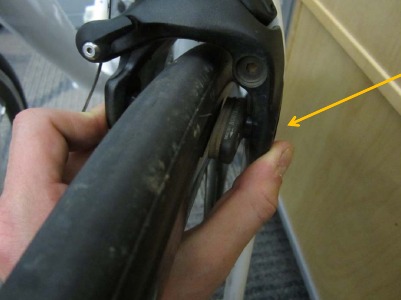

5. Zorg ervoor dat de remsnelontgrendeling gesloten is en zet de rem vast zoals weergegeven op de bijna gewenste blokafstand.

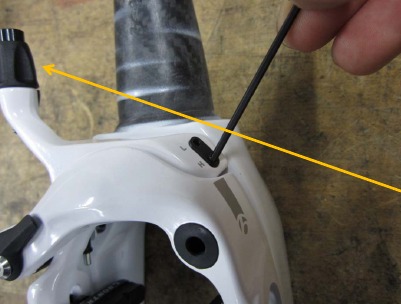

6. Klem de kabel vast
7. Gebruik dezelfde draaipen om de rem goed te centreren (met behulp van de remhendels totdat de velg niet beweegt)
   Opmerking: Loctite kan slijten als de rem vaak gecentreerd wordt en moet mogelijk opnieuw worden aangebracht.
8. Verfijn de blokafstand met behulp van de stelschroef


Installatie achterrem

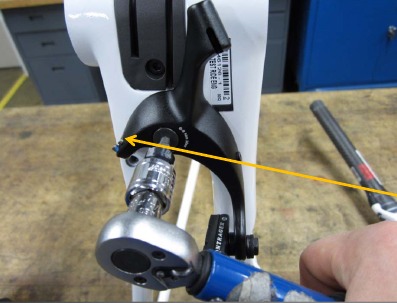

1. Installeer de Y-arm van de rem met een momentsleutel, 6-8[N-m]

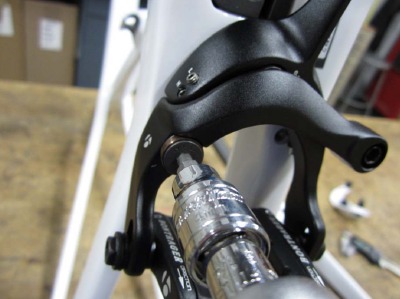

2. Geen van beide draaipennen mag uitsteken boven het remarmoppervlak (zie stap 4)

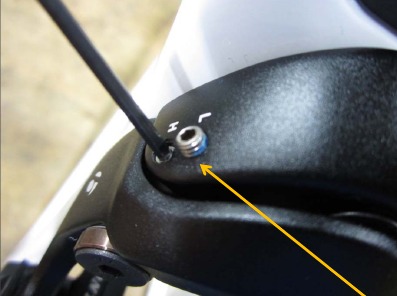

3. Installeer de C-arm van de rem met een momentsleutel, 6-8[N-m]

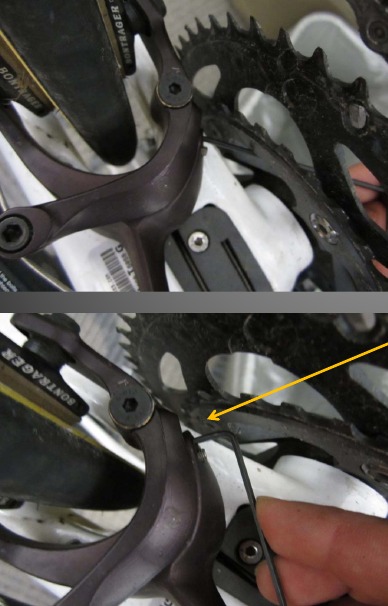

4. Gebruik een 2[mm] inbussleutel om de juiste draaipen vast te zetten:
   H = Hoge hefboomwerking (compatibiliteit met Shimano-remhendel)
   L= Lage hefboomwerking (SRAM)
   Stel de bout zo af dat de remarmen soepel bewegen over een volledig bewegingsbereik wanneer ze worden ingeschakeld en ongeveer gecentreerd zijn.

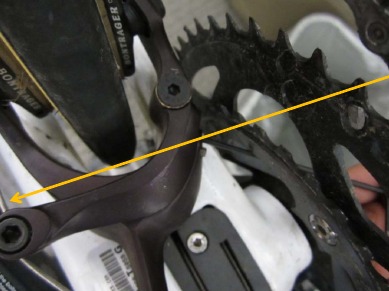

5. Als de centreerbout niet bereikt kan worden met de 2[mm] zeskant door het kettingblad, gebruik dan het korte uiteinde om de rem af te stellen. Het maken van een aangewezen gereedschap door het korte uiteinde van de inbussleutel af te slijpen kan helpen bij de installatie.

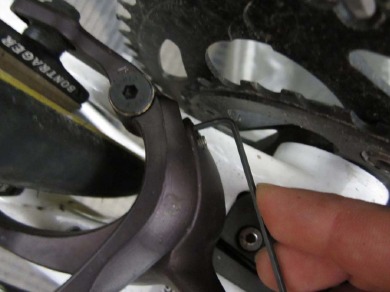

6. Klem de kabel vast en buig de kabel om interferentie met de crank te voorkomen

7. Gebruik dezelfde draaipen om de rem goed te centreren (met behulp van de remhendels totdat de velg niet beweegt)
   Opmerking: Loctite kan slijten als de rem vaak gecentreerd wordt en moet mogelijk opnieuw worden aangebracht.

8. Verfijn de blokafstand met behulp van de stelschroef in het snelontgrendelingsmechanisme van de balhoofdbuis

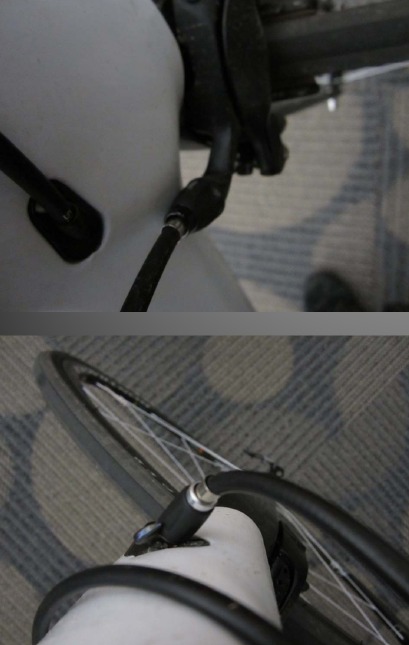

Kabelgeleiding achterrem

Wanneer u de kabel voor de achterrem doorknipt, draait u het stuur 90[graden] totdat de voorrem contact maakt met het frame, gebruik de minimale hoeveelheid kabel om de kabelstop/snelontgrendeling van de achterrem te bereiken (zoals weergegeven)

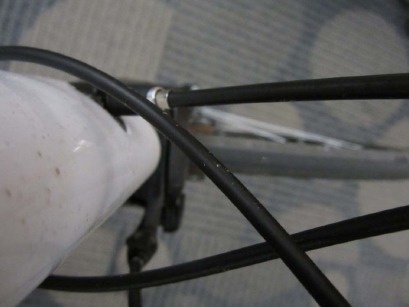

De snelontgrendeling functioneert optimaal wanneer de kabel is uitgelijnd zoals hieronder weergegeven.

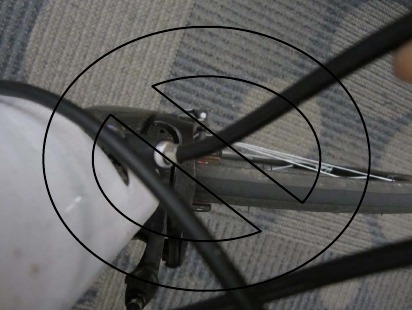

Te veel kabel veroorzaakt onjuiste zijdelingse belasting van het snelontgrendelingsmechanisme en verminderde functionaliteit.
