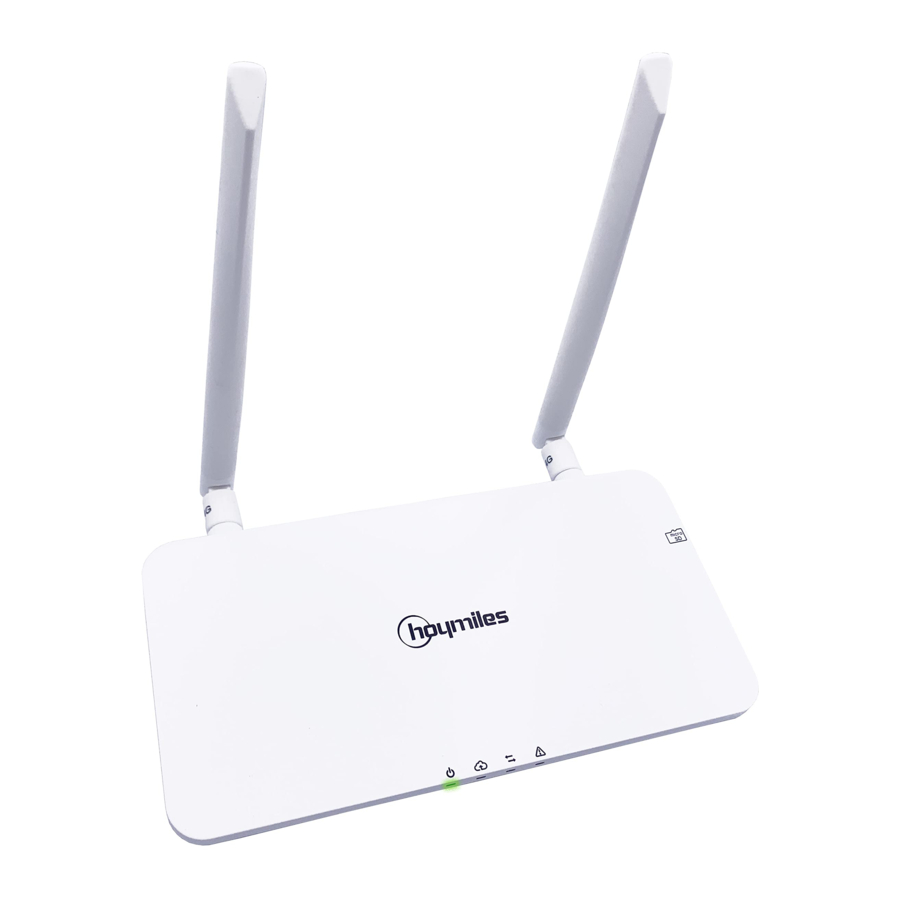

Hoymiles DTU-Pro handleiding

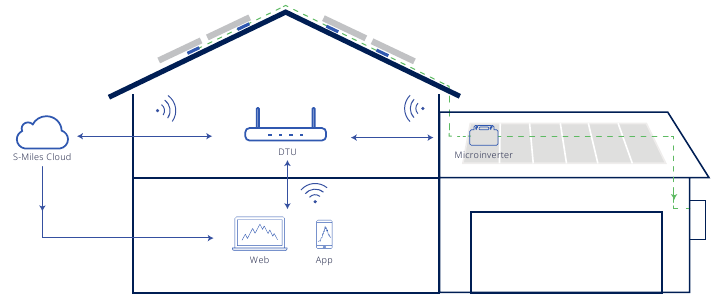

Hoymiles Micro-omvormersysteem

Micro-omvormer
Het zet de DC-uitvoer van PV-modules om in netcompatibele AC-stroom. Het stuurt de uitvoerinformatie van PV-modules en de werkingsgegevens van de micro-omvormers naar de DTU, wat de hardwarebasis is van bewaking op moduleniveau. Met een conversie-efficiëntie tot 96,7% en een MPPT-efficiëntie tot 99,9% behoren Hoymiles micro-omvormers tot de hoogwaardige micro-omvormers ter wereld.

DTU
De DTU is een belangrijk onderdeel van het Hoymiles micro-omvormersysteem. Het fungeert als de communicatiegateway tussen de Hoymiles micro-omvormers en de S-Miles Cloud (Hoymiles Monitoring Platform). De DTU communiceert draadloos met de micro-omvormers via 2,4 GHz Proprietary RF (Nordic) en verzamelt de werkingsgegevens van het systeem. Ondertussen maakt de DTU verbinding met internet via de router en communiceert met de S-Miles Cloud. De werkingsgegevens van het micro-omvormersysteem worden via de DTU naar de S-Miles Cloud geüpload.

S-Miles Cloud (Hoymiles Monitoring Platform)
Het verzamelt de werkingsgegevens en status van de micro-omvormers in het systeem en biedt bewaking op moduleniveau voor gebruikers en onderhoudspersoneel. Het volgende diagram toont de werking van het Hoymiles Micro-omvormersysteem.

Indeling interface

Indeling interface

Export Management-functie (RS485-poort)
Vereiste apparaten

• Hoymiles Micro-omvormer: 4-in-1 eenheid, 2-in-1 eenheid en enkele eenheid
• DTU: DTU-Pro
• Meter: Chint Meter (DDSU666)/Chint Meter (DTSU666)/CCS WattNode Meter

Export Control Type

• Type 1: Zero Export, die het exportvermogen tot nul beperkt om te voorkomen dat het opgewekte vermogen terug naar het net wordt gevoerd.
• Type 2: Export Limit, die het exportvermogen beperkt tot een bepaalde waarde.
• Type 3: Productie- en verbruiksmonitoring, die PV-generatiemeting met hoge nauwkeurigheid mogelijk maakt.

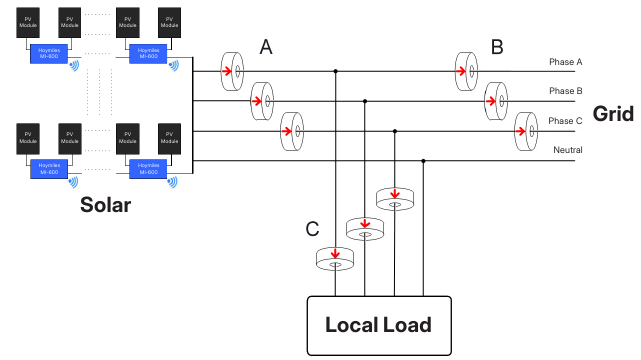

Installatieschema

Opmerking: Raadpleeg de "Hoymiles Export Management Technical Note" voor meer informatie.

Remote Active Power Control (RS485-poort)
In sommige landen kan het nodig zijn dat de opwekkingsinstallaties zijn uitgerust met een logische interface (inputpoort) om de output van actief vermogen te stoppen of het actieve vermogen te beperken tot een gereguleerd niveau. Deze logische input kan de RS485-poort, Ethernet-poort, enzovoort zijn. De DTU-Pro biedt het RTU Modbus-protocol via de RS485-poort voor deze actieve vermogensregeling op afstand. Raadpleeg de "Modbus Implementation Technical Note" voor meer informatie.

DRM-poort
De DRM-poort is voorzien om verschillende vraagresponsmethoden te ondersteunen, zoals hieronder, door het externe regelapparaat aan te sluiten met een standaard RJ-45-connector. De DTU-Pro kan DRM0/5/6/7/8 ondersteunen indien gebruikt met Hoymiles micro-omvormers.

Lokale installatie-assistent
Lokale installatie-assistent is een nieuwe functie die is geïntegreerd in DTU-Pro. Download de S-Miles Installer-app voor gebruik.

De DTU-Pro is verbeterd ten opzichte van de vorige generaties DTU-producten en is ontwikkeld met deze nieuwe functie waarmee de installateur:

1. De Wi-Fi-configuratie in één stap voltooien.
2. In één oogopslag zien hoeveel micro-omvormers onder deze DTU correct werken (en de details voor elke micro-omvormer) en hoeveel er abnormaal zijn (en de details voor elke micro-omvormer) via de algehele statusindicatie van de omvormer van de installatie.
3. De verbindingsstatus toevoegen, die de signaalsterkte weergeeft tussen elke micro-omvormer met de aangesloten DTU, zodat de installateur de DTU-installatielocatie dienovereenkomstig kan aanpassen. Deze functie vereenvoudigt de DTU-installatie en vermijdt een tweede bezoek voor de installateur vanwege de slechte verbindingen tussen de DTU en bepaalde micro-omvormers.

Opmerking: Raadpleeg S-Miles Cloud (App) gebruikershandleiding voor meer informatie.

DTU-installatie

Systeemcapaciteit
De DTU-Pro kan tot 99 PV-modules bewaken. Als de communicatie tussen de DTU en de micro-omvormers wordt gehinderd door installatieomstandigheden, kan het aantal PV-modules dat de DTU kan bewaken, worden verminderd.
Opmerking: De maximale bewakingshoeveelheid is voor een open ruimte met ideale installatieomstandigheden zoals beschreven in de DTU- en micro-omvormerhandleidingen. De afstand tussen de micro-omvormer en de DTU moet binnen het vereiste bereik liggen.

Vereiste basisvoorwaarden
Voordat u de DTU installeert, moet u ervoor zorgen dat de locatie aan de volgende vereisten voldoet:

• Standaard 220 VAC stopcontact.
• Stabiele breedband internetverbinding.
• Router met Ethernet-poort.

Milieuvereisten voor DTU-installatie:

• Uit de buurt van stof, vloeistoffen, zuren of corrosief gas.
• De temperatuur moet tussen -20ºC en 55ºC liggen.

Als u van plan bent de DTU aan de muur te installeren, bereid dan van tevoren twee #8 (4,166 mm diameter) schroeven en een schroevendraaier voor.

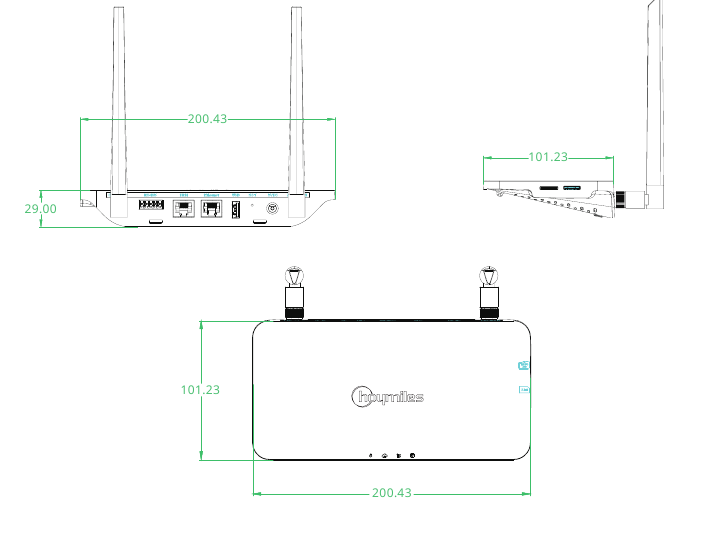

Afmetingen
(Eenheid: mm)

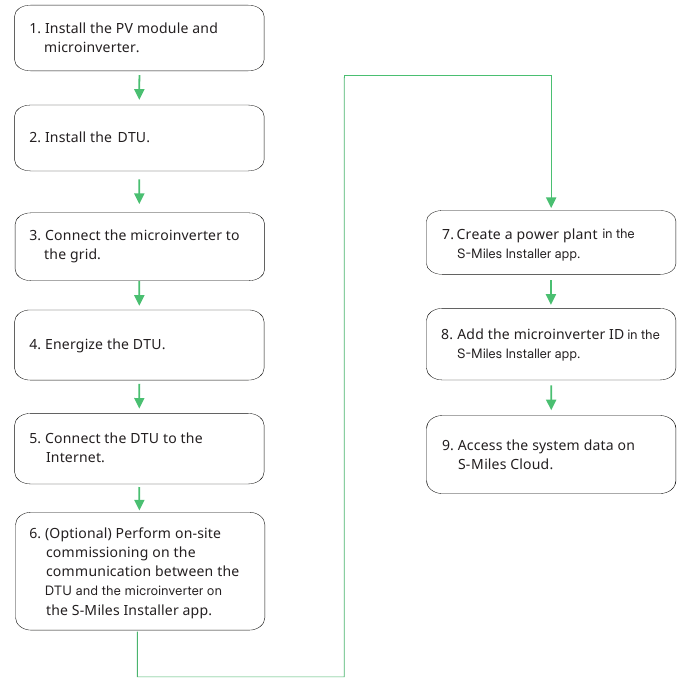

Stappen voor systeeminstallatie
Werk dat ter plaatse moet worden gedaan
Werk dat ter plaatse of thuis kan worden gedaan. Stap 6 moet correct worden uitgevoerd om deze stappen ter plaatse te voltooien.

Voorbereiding

1. Download de S-Miles Installer-app.

2. Controleer de doos op de volgende items:

• Hoymiles DTU-Pro (twee antennes)
• Adapter
• Beugel
• 5-pins stekker

3. Kies de manier waarop DTU-Pro verbinding maakt met internet.
   Gebruik Wi-Fi of Ethernet. Bereid de volgende items voor, indien nodig:

• Ethernetkabel (als de Ethernet-optie is geselecteerd).
• S-Miles Installer-app.

DTU-installatie

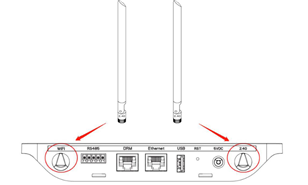

Installeer de antennes.
Haal de twee 2.4G-antennes uit de doos en schroef de antennes in de Wi-Fi-poort en 2.4G-poort.

Opmerking: Als de DTU-installatielocatie zich in een metalen kast bevindt of onder een metalen/betonnen dak, wordt een verlengde 2.4G-kabel of 2.4G-zuigantenne aanbevolen, die kan worden gekocht bij Hoymiles of een plaatselijke elektrowinkel. (Neem contact op met Hoymiles Technische dienst voor de gedetailleerde type-informatie van de kabel of antenne.)

Kies een installatielocatie.

• Installeer de DTU op de bovenste verdieping om de signaalsterkte te vergroten.
• Installeer de DTU in de buurt van het midden van de PV-reeks.
• Installeer de DTU minstens 0,5 m boven de grond en meer dan 0,8 m uit de buurt van hoeken.
  Opmerking: Installeer de DTU niet direct boven metaal of beton om signaalinterferentie te voorkomen.

Kies de installatiemethode.
Optie 1: Monteer de DTU aan de muur.

1. Schroef de beugel aan de muur. Gebruik ten minste twee schroefgaten (één aan elke kant) om de beugel te bevestigen (M4-schroeven moeten door de installateur worden voorbereid).

2. Match de bovenste gesp van de beugel met de DTU.

3. Match de onderste gesp van de beugel door voorzichtig op de onderste kant van de DTU-Pro te drukken totdat u een klik hoort. Zorg ervoor dat de antennes loodrecht op de muur staan.

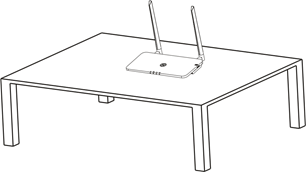

Optie 2: Plaats de DTU op een tafel.
Zorg ervoor dat de antennes loodrecht op de tafel staan.

Voltooi de installatiekaart.

1. Trek het serienummerlabel van de DTU en plaats het op de installatiekaart.

2. Voltooi de installatiekaart.

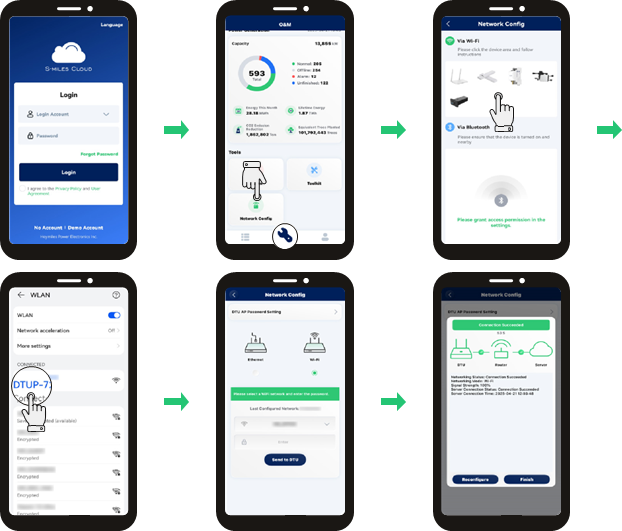

Breng een internetverbinding tot stand.
Opmerking:

• De screenshots in deze handleiding zijn alleen ter referentie. De werkelijke schermen kunnen variëren.
• De netwerknaam van de DTU bevat "DTU/DTUP/DTUL" gevolgd door de laatste acht cijfers van het product SN, en is standaard wachtwoordvrij.
• Stel de router in op de 2,4 GHz-band. Schakel de 5 GHz-band niet in.

1. Open S-Miles Installer en log in met uw inloggegevens.
2. Tik op > Network Config .
3. Volg de aanwijzingen om de netwerkverbinding te configureren.


Inbedrijfstelling ter plaatse

De S-Miles Installer App wordt geleverd met Toolkit. Het helpt bij de inbedrijfstelling ter plaatse nadat de PV-installatie is voltooid, zodat de werking van de micro-omvormer kan worden bewaakt wanneer er geen energiecentrale in de App is gemaakt.

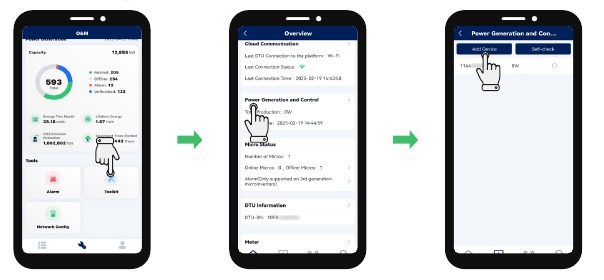

Micro-omvormers toevoegen
Voeg de micro-omvormer toe in de App om toegang te krijgen tot uw energiecentralegegevens als er nog geen energiecentrale op het platform is gemaakt.
Opmerking: De toegevoegde micro-omvormer is alleen voor inbedrijfstelling ter plaatse en de gegevens ervan worden niet naar de server geüpload. De energiecentrale vervangt niet de energiecentrale die is gemaakt op S-Miles Cloud.

1. Tik op > Toolkit > Energieopwekking en -regeling > Apparaat toevoegen.
2. Voeg de SN's van de micro-omvormer toe.

3. Controleer in de apparatenlijst of alle toegevoegde SN's van de micro-omvormer correct zijn. Tik op als u een micro-omvormer wilt verwijderen. Tik vervolgens op Opslaan.

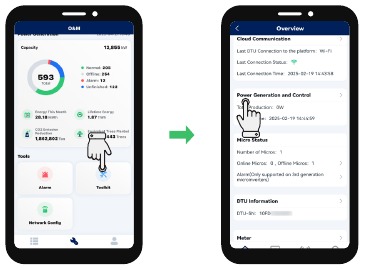

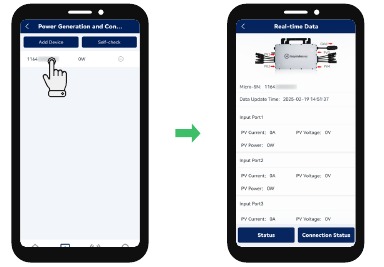

Micro-omvormergegevens bekijken
Opmerking: Verplaats de antenne iets als de signaalsterkte van de micro-omvormer te zwak is voor de DTU om realtime gegevens bij te werken.

1. Tik op Toolkit > Energieopwekking en -regeling.

2. Tik op de SN van de doelmicro-omvormer. De realtime invoer- en uitvoergegevens worden weergegeven.

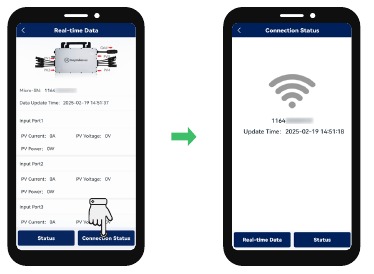

Communicatiestatus van de micro-omvormer controleren
Opmerking: Als er geen signaal is, controleer dan of de micro-omvormer is ingeschakeld, of raadpleeg het hoofdstuk over probleemoplossing in de gebruikershandleiding van de micro-omvormer.

1. Ga naar het scherm Realtime gegevens via Micro-omvormergegevens bekijken.
2. Tik op Verbindingsstatus.

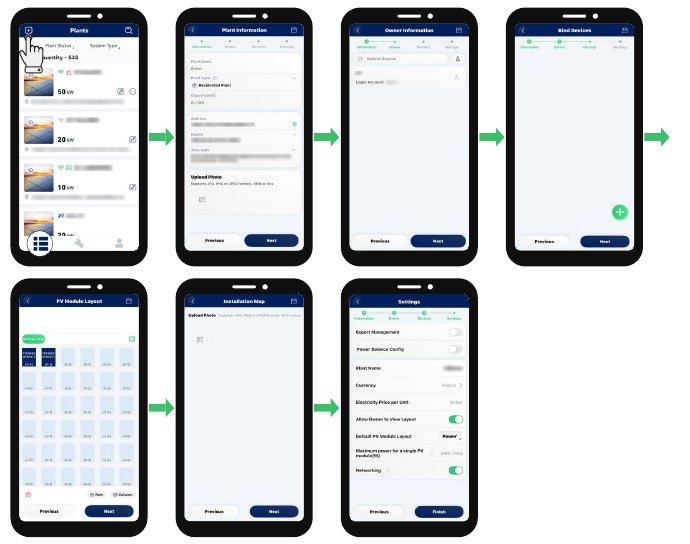

Installatie aanmaken op S-Miles Cloud

Dit is een korte beschrijving van hoe u een installatie kunt aanmaken. U kunt de S-Miles Cloud User Manual raadplegen voor gedetailleerde instructies.

1. Tik op > .
2. Volg de aanwijzingen om de vereiste informatie in te vullen.


Klantlogin

1. Download S-Miles Installer door de QR-code te scannen.

2. Open de App en log in met het account dat door de installateur is ingesteld.
3. Wacht ongeveer 5 minuten totdat de gegevens zijn geüpload. Vervolgens kunnen klanten alle details bekijken.
   Opmerking: Klanten kunnen de micro-omvormerdetails ook bekijken op S-Miles Cloud Web op global.hoymiles.com.

Installatiegegevens bekijken

U kunt de installatiegegevens bekijken op de App of op internet.

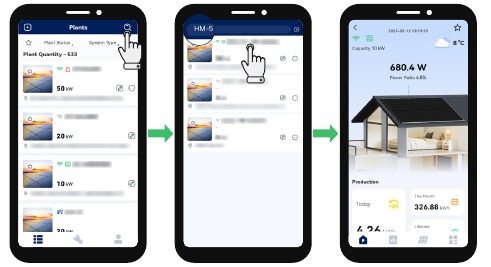

Bekijken op de App

1. Open de App, tik op.
2. Zoek naar de gewenste installatienaam en tik erop om naar de startpagina van de installatie te gaan.

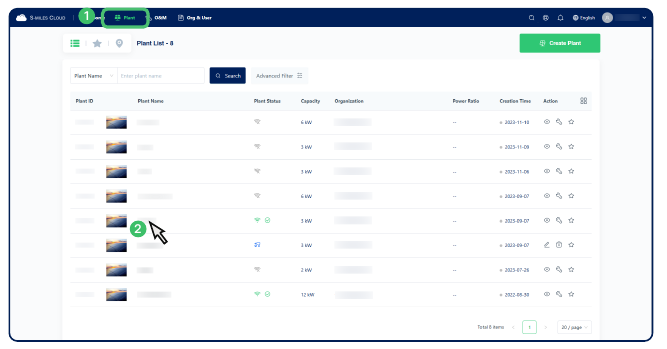

Bekijken op internet

1. Ga naarglobal.hoymiles.com.
2. Klik op Installatie in de navigatiebalk.
3. Zoek de doelinstallatie en klik op de naam ervan om het installatiedashboard te openen.


LED-indicatoren

De systeemstatus kan worden bekeken op de S-Miles Installer App of via de LED-indicatoren.

LED-markering	LED-kleur	Uitleg
		DTU ingeschakeld of uitgeschakeld
		Netwerkcommunicatie
		Micro-omvormercommunicatie
		Foutstatus

LED-indicator	Status	Beschrijving
Alle		Firmware wordt geüpgraded
		Wordt opgestart
		DTU ingeschakeld
		DTU uitgeschakeld
		DTU communiceert met S-Miles Cloud
		Internetverbinding verbroken
		Internet verbonden, server verbinding verbroken
		Lokale App verbonden
		Micro-omvormers communiceren
		SN's van de micro-omvormer onvolledig
		Geen micro-omvormer SN (netwerken uitvoeren)
		Normaal
		DTU-alarm
		Micro-omvormer alarm
		Meter alarm

Technische gegevens

* Dit is afhankelijk van de installatieomgeving.
** Een verlengde antenne wordt aanbevolen als de DTU in een metalen kast of onder een metalen/betonnen dak wordt geïnstalleerd.

Belangrijke veiligheidsinformatie

Lees dit eerst
Deze handleiding bevat belangrijke instructies voor het installeren en onderhouden van de Hoymiles Data Transfer Unit (DTU-Pro).

Veiligheidsinstructies

Symbool	Gebruik
	Geeft gevaarlijke situaties aan die kunnen leiden tot dodelijke elektrische schokken, andere ernstige lichamelijke verwondingen of brandgevaar.
	Geeft aanwijzingen aan die volledig moeten worden begrepen en in hun geheel moeten worden opgevolgd om potentiële veiligheidsrisico's, waaronder schade aan apparatuur of persoonlijk letsel, te vermijden.
	Geeft aan dat de beschreven handeling niet mag worden uitgevoerd. De lezer dient te stoppen, voorzichtig te zijn en de uitgelegde handelingen volledig te begrijpen voordat hij verdergaat.

• Houd er rekening mee dat alleen professionals DTU mogen installeren of vervangen.
• Probeer de DTU niet te repareren zonder goedkeuring van Hoymiles. Als de DTU beschadigd is, stuur de DTU dan terug naar uw installateur voor reparatie/vervanging. Het demonteren van de DTU zonder goedkeuring van Hoymiles maakt de resterende garantieperiode ongeldig.
• Lees alle instructies en waarschuwingen in de technische specificaties zorgvuldig door.
• Gebruik Hoymiles-producten niet op een manier die niet door de fabrikant wordt aanbevolen. Dit kan leiden tot de dood of verwonding van personen of schade aan de apparatuur.

Opmerking: De nominale frequentie en het zendvermogen dat door de radio wordt gebruikt, worden hieronder weergegeven.

Doelgroep
Deze handleiding is uitsluitend bedoeld voor gebruik door professioneel installatie- en onderhoudspersoneel.

Contactinformatie
Als u technische vragen heeft over onze producten, neem dan contact op met uw systeeminstallateur of -distributeur. Als verdere ondersteuning nodig is, neem dan contact op met de ondersteuning van Hoymiles via www.hoymiles.com.

Overige informatie
Productinformatie kan zonder voorafgaande kennisgeving worden gewijzigd. De gebruikershandleiding zal regelmatig worden bijgewerkt, raadpleeg de officiële Hoymiles-website op www.hoymiles.com voor de nieuwste versie.
