Hoymiles MS-A2 Handleiding

Paklijst

LET OP

• Neem onmiddellijk contact op met uw leverancier of distributeur als u beschadigde of ontbrekende onderdelen opmerkt.
• In deze instructies wordt de Hoymiles MS-A2 kortweg "MS-A2" genoemd.

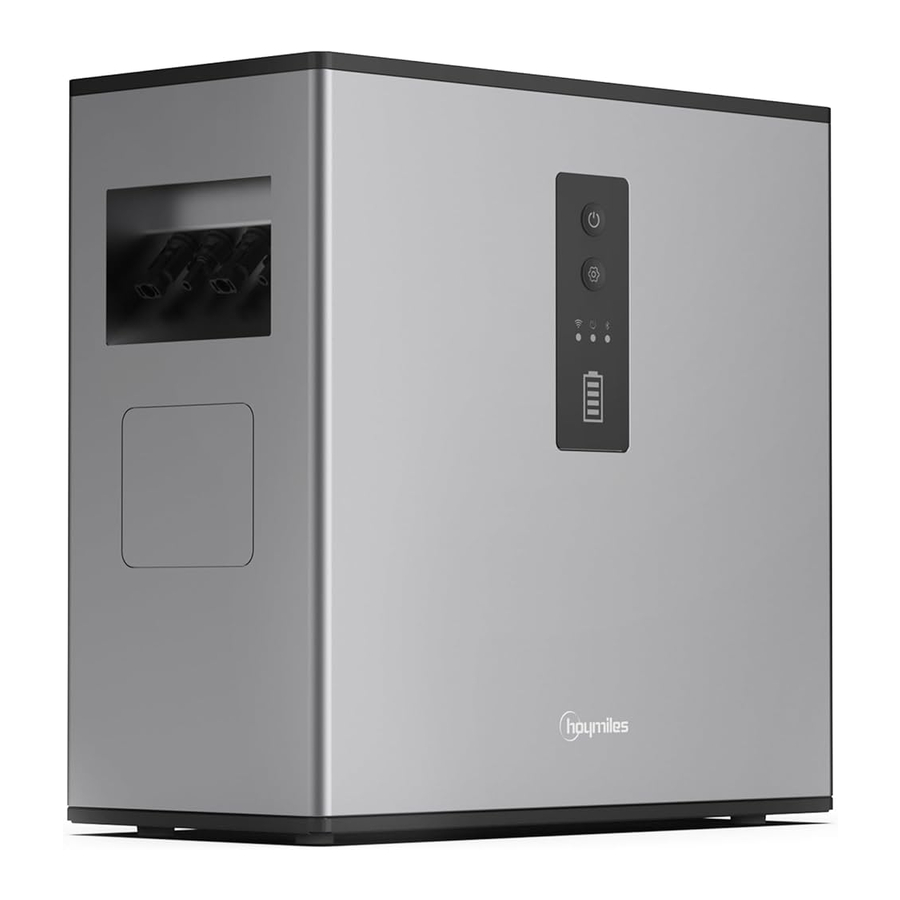

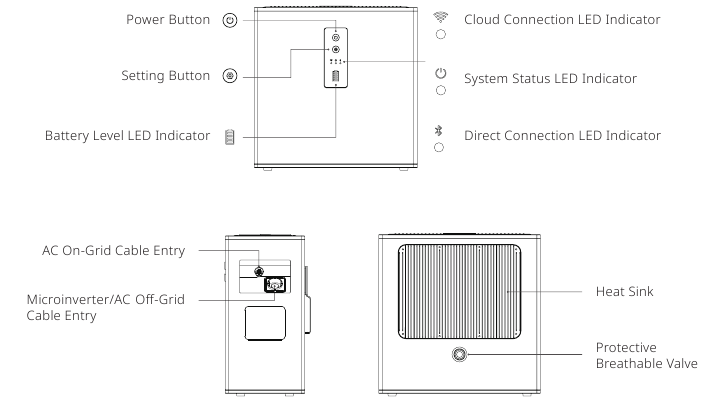

Productoverzicht

Snelgids voor knoppen
Knop	Actie	Functie
	Houd 2 seconden ingedrukt*.	Schakel de MS-A2 in.
	Houd 2 seconden ingedrukt.	Schakel de MS-A2 uit.
	Druk twee keer achter elkaar (tijdsinterval: 0,5 s tot 2 s)**.	Schakel de AC-off-griduitgang in.
	Druk 0,5 seconden in.	Controleer het batterijniveau.
	Houd 10 seconden ingedrukt.	Herstel de netwerkconfiguratie.
	Houd 5 seconden ingedrukt.	Schakel Bluetooth in.
	Druk 1 seconde in.	Koppel de MS-A2 via Bluetooth.

*: Als de MS-A2 niet op het elektriciteitsnet is aangesloten, houdt u de aan/uit-knop 8 seconden ingedrukt.
**: Laat de AC On-Grid-kabelingang losgekoppeld voor en tijdens het AC-off-griduitgangsproces.

Snelgids voor LED's

	LED-status	Indicaties
		Continu wit wanneer verbonden met de S-Miles Cloud.
		Knipperend wit wanneer verbonden met de router, maar niet verbonden met de S-Miles Cloud.
		Uit als er geen netwerk beschikbaar is.
		Continu wit wanneer de systeemstatus normaal is.
		Continu rood wanneer het apparaat defect is.
		Langzaam knipperend wit wanneer de MS-A2 klaar is voor AC-off-griduitgang.
		Afwisselend knipperend rood en knipperend wit wanneer er een off-gridpoortfout is.
		Knipperend rood bij overbelasting.
		Continu wit wanneer verbonden met uw telefoon.
		Uit wanneer niet verbonden met uw telefoon.

Technische specificaties

1. Het kan worden aangepast met behulp van de S-Miles Home App en kan worden aangepast tot 1000 VA.
2. Het nominale spannings-/frequentiebereik kan variëren op basis van lokale vereisten.
3. Het is de verhouding tussen max. schijnbaar uitgangsvermogen en nominale AC-spanning.
4. Het product is over het algemeen IP65-geclassificeerd, met uitzondering van het standaard AC-stopcontact.

Installatie

Installatiegereedschap

Mechanische installatie

• Alle installaties moeten voldoen aan de lokale elektrische normen en de nationale elektrische code.
• Bescherm de MS-A2 tegen direct zonlicht en regen.

LET OP
Voor een veilige werking en om schade aan het apparaat te voorkomen, dient u de volgende vereisten in acht te nemen bij het selecteren van de installatielocatie.

• De installatielocatie moet handig zijn voor elektrische aansluiting, bediening en onderhoud.
• Het installatieoppervlak moet geschikt zijn voor het gewicht (32 kg), de afmetingen en de kabellengte van de MS-A2.
• De installatielocatie moet voldoende luchtspleten rond de MS-A2 hebben. Spelingen kunnen variëren afhankelijk van specifieke installaties en we stellen een algemene minimumrichtlijn voor: houd minimaal 3,5 mm speling aan de dichtstbijzijnde aangrenzende zijwand aan de boven-, onder-, linker- en rechterkant.

Methode 1 Op de vloer gemonteerd
Plaats de MS-A2 op een vlakke en stabiele ondergrond. De achterkant van het apparaat moet minimaal 1 cm van de muur verwijderd zijn.

Methode 2 Aan de muur gemonteerd
LET OP
De montageset (beugels, schroeven en expansiebouten) moet apart worden aangeschaft. U kunt een e-mail sturen naar ons verkoopteam via sales@hoymiles.com om de montageset te bestellen.

1. Kies een locatie om de MS-A2 te monteren.
2. Gebruik een waterpas om ervoor te zorgen dat de muurbeugel volledig waterpas is. Markeer vervolgens de boorposities.

3. Boor in de gemarkeerde posities. (Diepte ≥ 50 mm)

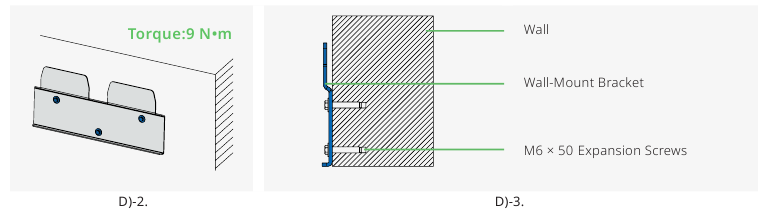

4. Bevestig de muurbeugel aan de muur met de M6 × 50 expansieschroeven. (Koppel: 9 N•m)

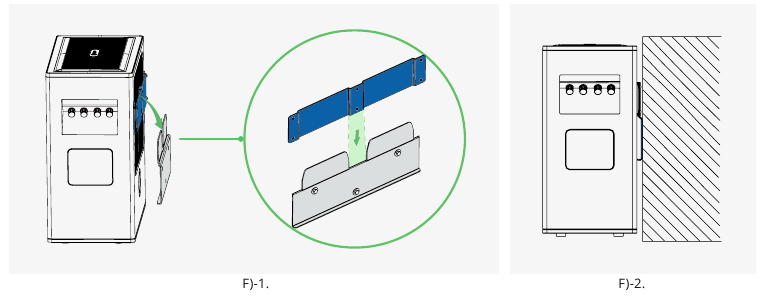

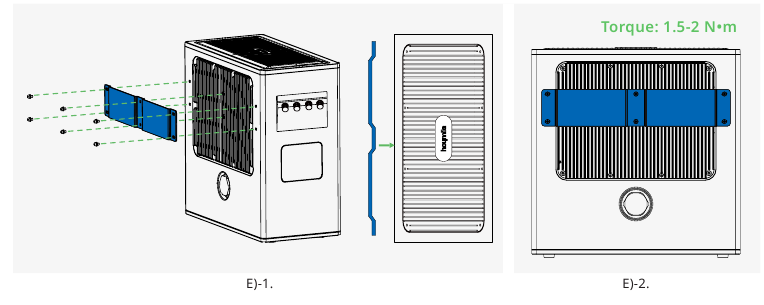

5. Installeer de andere montagebeugel in de MS-A2 en zet deze vast met de M5 × 10 schroeven. (Koppel: 1,5-2 N•m)

6. Hang de MS-A2 aan de muurbeugel.


Elektrische aansluiting

Voordat u verdergaat met de installatie, moet u ervoor zorgen dat het micro-omvormersysteem is losgekoppeld van de stroomvoorziening, dat de zonnepanelen zijn afgeschermd of geïsoleerd en dat de MS-A2 is uitgeschakeld.

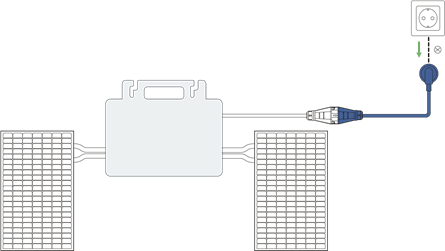

1. Het micro-omvormersysteem loskoppelen van het elektriciteitsnet
   1. Koppel de HMS Plug and Play-kabel los van het stopcontact.

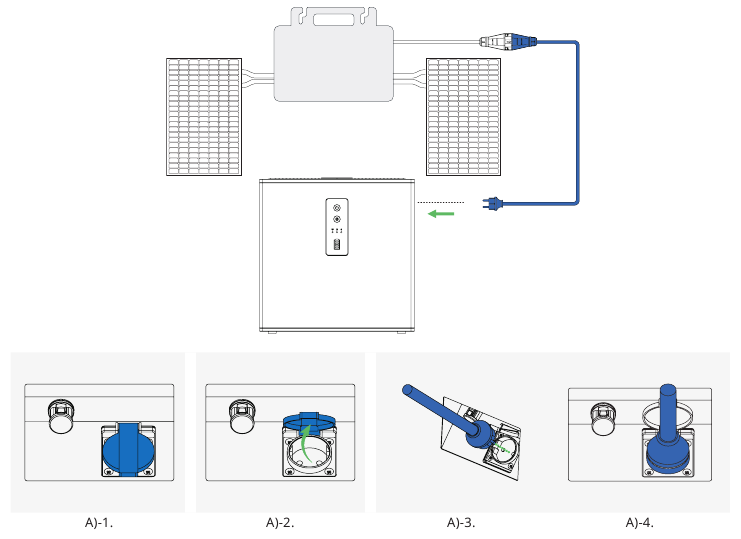

2. Het micro-omvormersysteem aansluiten op de MS-A2
   1. Steek de HMS Plug and Play-kabel in de AC Off-Grid kabelinvoer van de MS-A2.

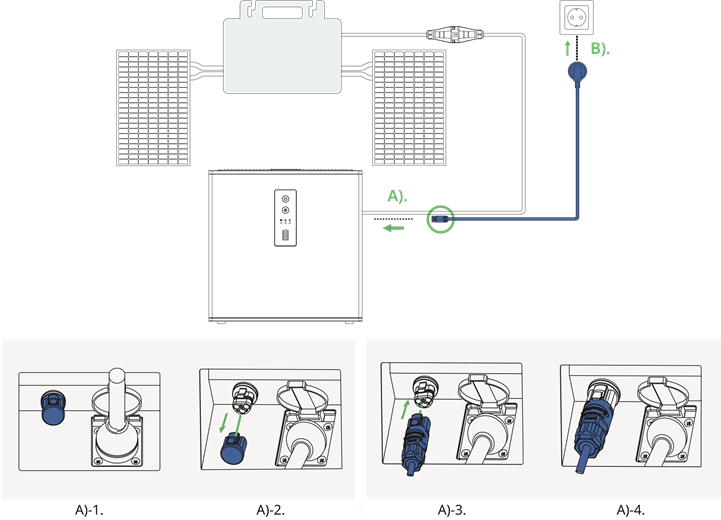

3. De MS-A2 aansluiten op het elektriciteitsnet

   1. Steek de MS Plug-and-Play-kabel in de AC On-Grid kabelinvoer van de MS-A2. Luister naar een klik om er zeker van te zijn dat deze goed is aangesloten.
   2. Steek het andere uiteinde van de MS Plug-and-Play-kabel in het stopcontact.

De MS-A2 gebruiken

LET OP

• De hier verstrekte screenshots zijn slechts ter referentie. De werkelijke schermen kunnen variëren.
• Er zijn twee manieren om de S-Miles Home-app te downloaden:
  • Scan de QR-code, of
  • Zoek naar "S-Miles Home" in de App Store (iOS) of Play Store (Andriod).

De MS-A2 inschakelen

LET OP
Als de MS-A2 niet is aangesloten op het elektriciteitsnet, houdt u de aan/uit-knop ingedrukt gedurende 8 seconden.

1. Houd de aan/uit-knop ongeveer 2 seconden ingedrukt.
2. Na het inschakelen blijft de statusindicator van het apparaat continu wit branden.

Een account aanmaken

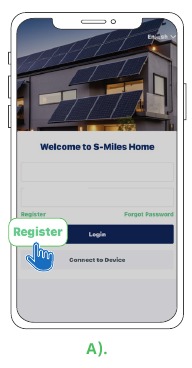

1. Open de app en tik op Register.

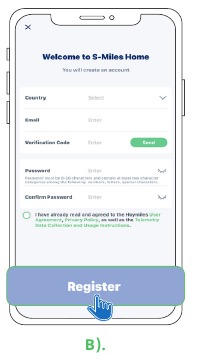

2. Voer uw gegevens in en selecteer het vereiste selectievakje. Tik vervolgens op Register om de registratie te voltooien.


De MS-A2 verbinden met wifi

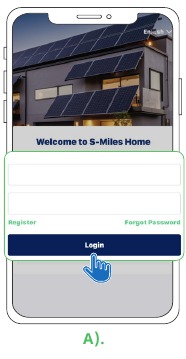

1. Start de app en log in met uw inloggegevens.

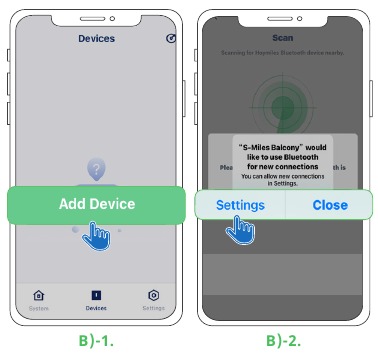

2. Ga naar Devices > Add Devices. Er verschijnt een pop-upvenster waarin u wordt gevraagd Bluetooth op uw telefoon in te schakelen.

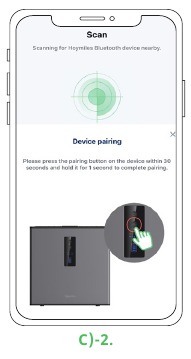

3. Volg de aanwijzingen om uw telefoon te koppelen aan de MS-A2.

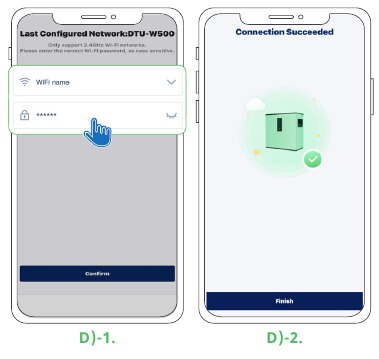

4. Selecteer uw wifi-netwerk en voer uw netwerkwachtwoord in. Tik vervolgens op Confirm om de MS-A2 met wifi te verbinden.

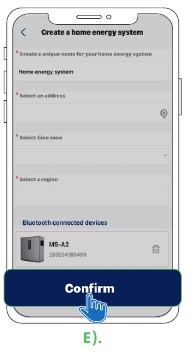

5. Zodra u verbinding hebt gemaakt met uw wifi-netwerk, wordt u doorgestuurd om uw energievoorzieningssysteem te creëren. Voer alle gegevens in en tik vervolgens op Confirm.


De belastingsvermogenscurve en het uitgangsvermogen instellen

De belastingsvermogenscurve instellen

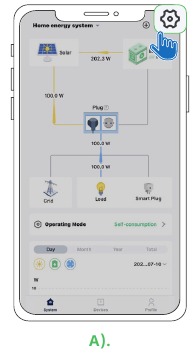

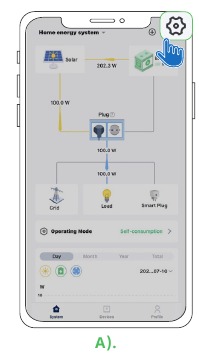

1. Tik op System > System Setting .

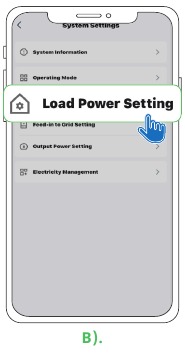

2. Tik op Load Power Setting.

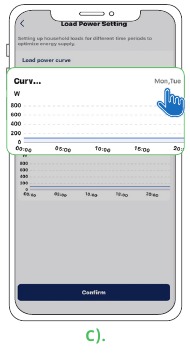

3. Kies de dag waarvoor u de belastingsvermogenscurve wilt instellen.

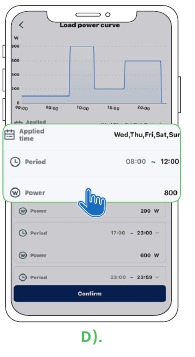

4. Verdeel de dag in verschillende perioden en voer de belastingsvermogenswaarde in voor elke periode.

5. Tik op Confirm om uw instelling op te slaan.

Het uitgangsvermogen instellen

1. Tik op System > System Setting .

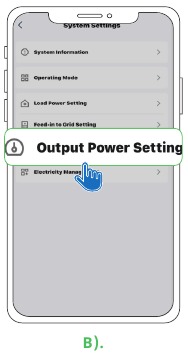

2. Tik op Output Power Setting.

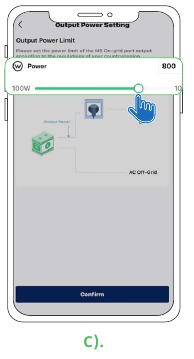

3. Sleep de schuifregelaar naar rechts om het gewenste uitgangsvermogen in te stellen.

4. Tik op Confirm om uw instelling op te slaan.

LET OP
De instelling van de belastingsvermogenscurve biedt meer gedetailleerde controle over de vermogensafgifte gedurende de dag. U kunt maximaal zeven belastingsvermogenscurves configureren, maar er kan slechts één curve per dag worden toegepast. We raden aan om belastingsvermogenscurves te configureren om het gebruik van zonne-energie die wordt opgewekt door PV-modules te maximaliseren.

De prestaties van de MS-A2 en het energiesysteem controleren

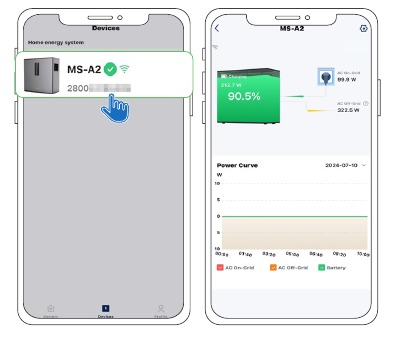

De prestaties van de MS-A2 controleren
Tik op Devices > MS-A2.

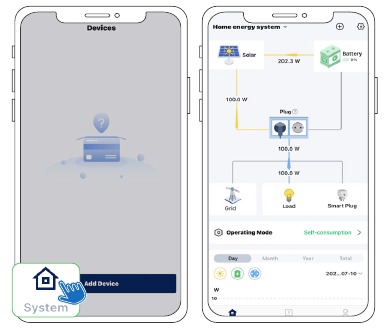

De prestaties van het energiesysteem controleren
Tik op System .

Opslag en onderhoud

Aan de volgende vereisten moet worden voldaan als de MS-A2 niet direct in gebruik wordt genomen:

• Bewaar de MS-A2 op een vlakke ondergrond wanneer u deze opbergt.
• Reinig de MS-A2 en zijn onderdelen alleen met een doek of een zachte borstel die is bevochtigd met schoon water.
• Laad de batterij regelmatig op voor een optimale levensduur van de batterij. Zelfs als u de batterij niet gebruikt, laadt u deze periodiek om de paar maanden op.
• Controleer de batterijbehuizing en connectoren regelmatig op schade of corrosie om er zeker van te zijn dat ze goed werken.
• Als u de batterij voor langere tijd opslaat, laadt u de MS-A2 op tot 40%-50% bij kamertemperatuur voordat u deze opbergt.

Veiligheidsinformatie

Lees alle instructies zorgvuldig door voordat u dit product gebruikt.

• PV-modules produceren gelijkstroom wanneer ze aan licht worden blootgesteld en kunnen een elektrische schok veroorzaken. Wees hierop bedacht.
• Overschrijd de outputclassificatie van de MS-A2 niet om brand of letsel te voorkomen. Overbelasting van uitgangen boven de classificatie kan leiden tot brand of letsel.
• Gebruik de MS-A2 of eventuele accessoires niet als ze beschadigd of gewijzigd zijn, omdat dit kan leiden tot onvoorspelbaar gedrag en een risico op brand, explosie of letsel kan opleveren.
• Gebruik de MS-A2 niet met een beschadigd snoer, stekker of uitgangskabel.
• Houd de MS-A2 uit de buurt van vuur of hoge temperaturen.
• Gooi batterijen niet in het vuur. Batterijen kunnen in brand ontploffen.

• Gebruik alleen accessoires die door Hoymiles worden aanbevolen of verkocht om het risico op brand, elektrische schok of letsel te voorkomen.
• Probeer de MS-A2 niet te demonteren. Zoek hulp bij een gekwalificeerd servicepersoon voor service of reparaties om het risico op brand of elektrische schok te voorkomen.
• Koppel voor het uitvoeren van service de stroomtoevoer los om het risico op elektrische schok te verminderen.
• Open of beschadig batterijen niet, aangezien vrijgekomen elektrolyten giftig en schadelijk kunnen zijn voor huid en ogen.
• Gebruik dit product niet in de buurt van sterke statische elektriciteit of magnetische velden.
• Koppel het hele systeem los van de stroombron tijdens de installatie.
• Steek uw vingers of handen niet in de MS-A2.
• Vermijd misbruik, laten vallen of overmatige kracht om schade aan de MS-A2 te voorkomen.
• Bescherm de MS-A2 tegen direct zonlicht om snelle temperatuurstijging te voorkomen.
• Houd de MS-A2 uit de buurt van ontvlambare, explosieve gassen of rook.
• De MS-A2 heeft een IP65-beschermingsniveau en mag niet in vloeistoffen worden ondergedompeld. Als de MS-A2 per ongeluk valt in water, plaats deze dan in een veilige en open ruimte om volledig te drogen. Hergebruik het gedroogde product niet.

• De MS-A2 is een product van klasse 1 en moet om veiligheidsredenen worden geaard. Maar aangezien de MS plug-and-play-kabel al een beschermende aarddraad heeft, kunt u deze kabel eenvoudig gebruiken voor aarding zonder extra stappen.
• Het wordt aanbevolen om een aardlekbeveiliging (RCD) of een aardlekbewaker (RCM) van type B te gebruiken aan de stroomtoevoerzijde van dit product.
• Controleer de MS-A2 voor gebruik op tekenen van schade, zoals scheuren, lekken, hitte of kabelbeschadiging. Als er afwijkingen worden geconstateerd, stop dan onmiddellijk het gebruik en neem contact op met onze Technische Support Team.
• Batterijservice moet worden uitgevoerd of begeleid door een bevoegde elektricien die kennis heeft van batterijen en veiligheidsmaatregelen.
• Gebruik bij het vervangen van batterijen hetzelfde type en aantal als het origineel. Volg deze voorzorgsmaatregelen:
  • Verwijder horloges, ringen en andere metalen voorwerpen.
  • Gebruik gereedschap met geïsoleerde handgrepen.
  • Draag rubberen handschoenen en laarzen.
  • Houd gereedschap en metalen onderdelen uit de buurt van de batterijen.
  • Koppel de oplaadbron los voordat u batterijterminals aansluit of loskoppelt.
• Zorg ervoor dat de batterij niet per ongeluk is geaard. Als dit het geval is, koppel dan de aardingsbron los. Een geaarde batterij kan een elektrische schok veroorzaken. Om dit risico te verkleinen, verwijdert u alle aarding tijdens de installatie en het onderhoud. Deze regel is van toepassing op zowel apparatuur als externe batterijvoedingen die geen geaard voedingscircuit hebben.
• Zorg ervoor dat de batterijterminals en connectoren toegankelijk zijn voor onderhoud met het juiste gereedschap.
• Plaats batterijen met vloeibare elektrolyten zo dat de celdoppen toegankelijk zijn voor het testen en aanpassen van elektrolyt niveaus.
• Om het risico op letsel te minimaliseren, dient u de MS-A2 nauwlettend in de gaten te houden wanneer deze in de buurt van kinderen wordt gebruikt. Houd het buiten het bereik van kinderen en huisdieren.
• Ga niet op de MS-A2 staan.
• De MS-A2 mag niet met ander afval worden afgevoerd, maar moet naar de afvalinzamelpunten worden gebracht voor behandeling, inzameling, recycling en verwijdering.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
