IK Multimedia UNO Synth Pro, UNO Synth Pro Desktop Handleiding

Introductie

In de verpakking

• UNO Synth Pro
• USB-kabel
• Voeding (niet bij de Desktop-versie)
• Registratiekaart
• Snelstartgids

Registreer uw UNO Synth Pro
Door te registreren krijgt u toegang tot technische ondersteuning, activeert u uw garantie en ontvangt u gratis JamPoints™, die aan uw account worden toegevoegd. Met JamPoints™ kunt u kortingen krijgen op toekomstige IK-aankopen! Registratie houdt u ook op de hoogte van de nieuwste software-updates en IK-producten.
Registreer u op: www.ikmultimedia.com/registration

Voorzorgsmaatregelen
Locaties
Het gebruik van het apparaat op de volgende locaties kan leiden tot storingen:

• In direct zonlicht
• Locaties met extreme temperaturen of vochtigheid
• Overmatig stoffige of vuile locaties
• Locaties met overmatige trillingen
• Dicht bij magnetische velden

Voeding
Gebruik uitsluitend de USB-kabel of de voeding die bij het apparaat is geleverd en sluit de kabel aan op de juiste POWER-poort op het apparaat.

Interferentie met andere elektrische apparaten
Radio's en televisies in de buurt kunnen last hebben van ontvangstinterferentie. Gebruik het apparaat op een geschikte afstand van radio's en televisies.

Behandeling
Om breuk te voorkomen, mag u geen overmatige kracht uitoefenen op de knoppen, capacitieve bedieningselementen, knoppen of het OLED-scherm.

Verzorging
Als de buitenkant vuil wordt, veegt u deze af met een schone en droge doek. Gebruik geen vloeibare reinigingsmiddelen zoals benzeen of thinner, of reinigingsmiddelen met ontvlambare polijstmiddelen.

Bewaar deze handleiding
Bewaar deze handleiding na het lezen voor latere raadpleging.

Houd vreemde voorwerpen uit uw apparaat
Plaats nooit een container met vloeistof in de buurt van dit apparaat. Als er vloeistof in het apparaat komt, kan dit een storing, brand of elektrische schok veroorzaken. Zorg ervoor dat er geen metalen voorwerpen in de apparatuur terechtkomen. Als er iets in het apparaat glijdt, koppelt u de USB-kabel los en neemt u contact op met uw dichtstbijzijnde IK Multimedia-dealer of de winkel waar u de apparatuur hebt gekocht.

Specificaties kunnen worden gewijzigd
De informatie in deze handleiding wordt geacht correct te zijn op het moment van drukken. IK Multimedia behoudt zich echter het recht voor om specificaties te wijzigen of aan te passen zonder kennisgeving of verplichting om bestaande eenheden bij te werken.

Installatie en configuratie

Let op: Om storingen en defecten aan de apparatuur te voorkomen, moet u altijd het volume verlagen en alle apparaten uitschakelen voordat u aansluitingen maakt.
De UNO Synth Pro Desktop wordt via USB van stroom voorzien en heeft twee USB-micropoorten met de labels USB en AUX POWER. Wanneer de UNO Synth Pro Desktop is aangesloten op een USB-host (Mac, Windows), kan de host voldoende stroom leveren. Als de aangesloten host niet voldoende stroom levert, is AUX POWER nodig.

1. USB-poorten
   USB verzendt gegevens, terwijl AUX POWER het apparaat alleen van stroom voorziet.
   AUX POWER is alleen aanwezig op de desktopversie.

2. POWER
   Sluit de meegeleverde voeding aan om het apparaat van stroom te voorzien

3. CV/GATE
   Deze worden meestal gebruikt om elektrische signalen te verzenden of te ontvangen met externe apparaten, zoals een Eurorack modulair systeem. Deze aansluitingen kunnen worden gebruikt als CV-, Gate- of Sync-signalen.
   De CV-uitgang verzendt en ontvangt een stuurspanning die u kunt gebruiken om externe oscillatoren, filters of andere spanningsgestuurde apparaten aan te sturen. Een gate kan een eenvoudig aan/uit-bericht van externe apparaten verzenden of ontvangen, vergelijkbaar met een noot aan/uit-bericht. Gate-signalen worden meestal gebruikt voor het activeren van envelopes of het verplaatsen van sequencer-stappen. Sync verzendt of ontvangt tijdgebaseerde signalen van externe apparaten.

4. Audio INSluit een externe mono audiobron aan. De inkomende audio kan worden verwerkt via de interne geluidsengine of gewoon worden doorgelust zonder verwerking.

5. Telefoons
   Sluit uw hoofdtelefoon aan op de UNO Synth Pro met een stereo-mini-jack.

6. Audio OUT
   Sluit de UNO Synth Pro-uitgang aan op een externe versterker, mixer of audio-interface. Houd er rekening mee dat de uitgang stereo is vanwege de geïntegreerde digitale effecten.

7. MIDI IN/OUT-poorten
   Sluit de UNO Synth Pro aan op een MIDI-interface, controller, synthesizer of drummachine met standaard 5-pins MIDI DIN-connectoren.


Het apparaat in-/uitschakelen - Kalibratieproces

De UNO Synth Pro wordt ingeschakeld zodra de voeding op het apparaat is aangesloten. Het apparaat kan vervolgens worden in- en uitgeschakeld door de HOLD-knop ingedrukt te houden.
Eenmaal ingeschakeld, start het automatisch de eerste afstemmings- en capaciteitssensorkalibratie. Tijdens de kalibratie toont het display eerst een statische "UNO", de FW-versie en vervolgens een knipperende "CALIBRATION" (KALIBRATIE).

Het apparaat is dan klaar voor gebruik en de laatst gebruikte preset wordt geladen en op het display aangegeven.
Druk niet op knoppen en plaats geen objecten op het apparaat tijdens de kalibratie, omdat dit het capaciteitssensorsysteem onjuist zal kalibreren. In het geval van een onjuiste kalibratie van het capaciteitssensorsysteem, schakelt u het apparaat uit en vervolgens weer in om het proces te herhalen.
Verschillende geluiden en kalibratiegeluiden kunnen hoorbaar zijn tijdens het opstarten van het apparaat, dus we raden aan om het volume van uw systeem lager te zetten tijdens het opstarten.

Overzicht

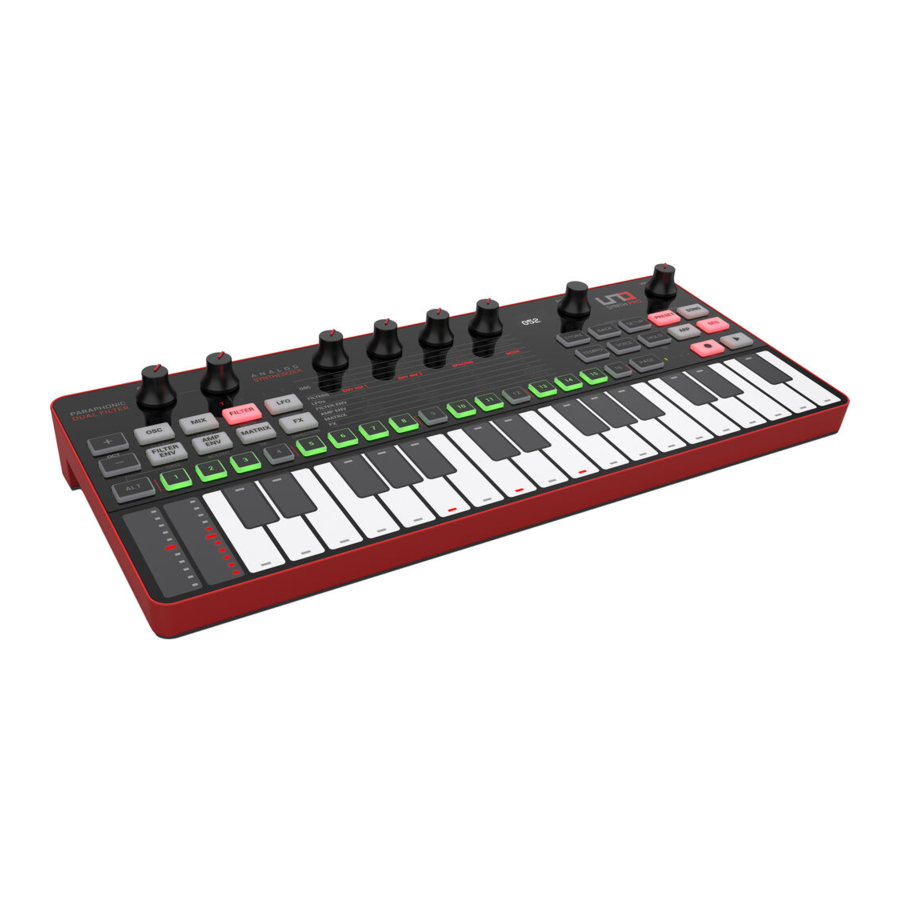

De UNO Synth Pro is een krachtige en draagbare parafonische synthesizer met functies die de betekenis van "compleet instrument" voor de prijsklasse veranderen. Het is een instrument dat bekend zal worden om zijn geluid en flexibiliteit, klaar voor creatieve artiesten die inspiratie nodig hebben.
Rauw, warm, strak en alles daartussenin, dit parafonische beest is de eerste in zijn soort dankzij de eenvoudige en krachtige analoge architectuur en de complexe digitale bedieningselementen.
De synth-architectuur die wordt geleverd door Sound Machines op basis van het IK Multimedia-ontwerp, presenteert een analoog audiopad en een digitaal gestuurde engine met deze functies:

Functies
Enorm analoog geluid

• 3 wave-morphing oscillatoren
• Sync en pulsbreedtemodulatie
• FM- en ringmodulatie
• 3-stemmige parafonie

Dubbele filters voor ongeëvenaarde toonvorming

• 24 beschikbare filtermodi
• Origineel UNO Synth OTA-filter
• Nieuw SSI-filter met zelfoscillatie
• Seriële en parallelle configuraties

Massale sonische flexibiliteit

• 2 volledige ADSR-envelopes + 2 LFO's
• 16-slots modulatiematrix
• Analoog drive-circuit
• 3 FX – reverb, delay, modulatie

Krachtige bediening

• 256 door de gebruiker bewerkbare presets
• 10-modi onboard arpeggiator
• 64-staps sequencer met parametersopname
• CV/Gate automatisering

Geavanceerde connectiviteit

• Ruisloze gebalanceerde stereo/hoofdtelefoonuitgangen
• USB en MIDI In/Out
• 2 programmeerbare CV/Gate In/Out
• Audio-ingang voor filters en FX, daisy-chain

UNO voor iedereen

• Tafelmodel – ultralicht en draagbaar
• Keyboard – compacte metalen behuizing
• Full-size 37 toetsen Fatar-keyboard met pitch/mod-wielen
• Voeding via USB of powerbank

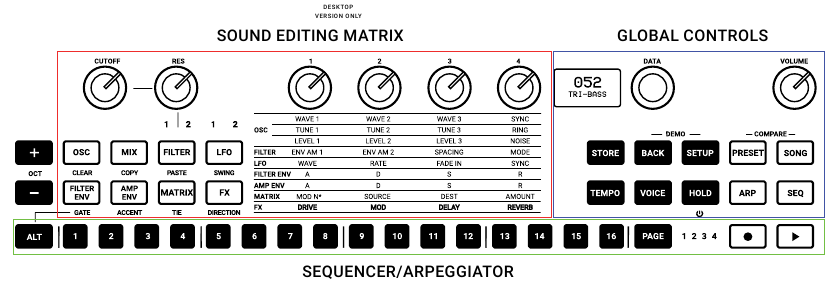

Interface voorpaneel

De interface is ontworpen met groepen bedieningselementen, verdeeld op basis van hun functie.

Sound Editing Matrix:
De groep knoppen, draaiknoppen en verlichte tekstindicatoren werken samen om door de geluidsontwerpparameters van de synth-engine te navigeren. Deze bedieningselementen bevinden zich aan de linkerkant en bestaan uit 8 knoppen, 6 draaiknoppen en de verlichte tekstindicatoren in het midden van het product.

Globale bedieningselementen:
Dit is de groep knoppen aan de rechterkant, samen met het display en de drukencoder, die zijn bedoeld om te selecteren in welke modus de synth werkt, zoals de Play-modus, Preset-modus, Sequencer-modus, Edit-modus en de interne en MIDI-hulpprogramma-instellingen.

Sequencer en Arpeggiator:
Dit zijn secundaire invoerbedieningselementen om de synthesizer te bespelen en te bedienen. Sequencer- en ARP-bewerking is toegankelijk via de secundaire functies van de 8 geluidsbewerkingsknoppen aan de linkerkant. Deze secundaire functies zijn toegankelijk via de ALT-knop.

Keyboard:
Accepteert invoer om de synthesizer te bespelen en te bedienen. Op de desktopversie zijn de 32 toetsen en 2 strips de enige capacitieve bedieningselementen. Op de keyboardversie hebben we een volledig formaat 37 semi-gewogen toetsen Fatar-synthactie met aanslaggevoeligheid en aftertouch.

Home Display
Het display van de USP op de homepagina geeft informatie over de Preset, BPM/Sync en de Voice-modus. Links boven, wanneer sync is ingesteld op INTERNAL, wordt de BPM weergegeven, anders laat EXT u weten dat de machine wacht op een extern tempo.
Rechts boven wordt de Voice-modus van de preset weergegeven als LEG voor legato, MON voor mono en PAR voor paraphonisch.

Sound Editing Matrix
De sound editing matrix bestaat uit 8 knoppen, 6 draaiknoppen, 9 verlichte tekstindicatoren en 4 LED's. De interactie tussen de bedieningselementen is eenvoudig: wanneer een knop wordt ingedrukt, licht de gerelateerde tekstindicator op om de actieve parameters te markeren. De 4 potmeters aan de bovenkant wijzigen de gemarkeerde parameters.
Elke keer dat u dieper in de bewerking van een sectie moet duiken, DRUKT u op de DATA-encoder: u springt direct in het menu EDIT PRESET, zodat u erin kunt bewegen met een combinatie van DRUKKEN, DATA en BACK.
Het menu EDIT PRESET is de plek waar alle onderdelen van de synth-engine, zelfs degene die niet op de interface worden weergegeven, beschikbaar zijn voor bewerking. Een voorbeeld is de GLIDE, die zich in de OSC's-sectie van het menu EDIT PRESET bevindt.
Om toegang te krijgen tot dit menu is er de hierboven getoonde methode, of door op PRESET te drukken terwijl de homepagina wordt weergegeven. Om af te sluiten, drukt u nogmaals op PRESET of gebruikt u BACK het aantal keren dat nodig is om het geneste menu te verlaten.

OPMERKING: we kunnen de weergave van de HOME-pagina noemen waar de naam van de preset, het slotnummer, het tempo en de voice-modus worden weergegeven.

Oscillatoren (OSC)

De UNO Synth Pro-stem bestaat uit 3 analoge oscillatoren en een ruisgenerator.
Om de bewerking van de oscillatoren te openen, drukt u op OSC; de OSC-knop licht op en de 1e rij van de oscillator-tekstindicatoren in het middengedeelte licht op. Door nogmaals op OSC te drukken, licht de 2e rij op. Door op OSC te drukken, schakelt u tussen de twee rijen.
OSC1, 2 en 3 WAVE: Zoals te zien op de UNO-synth, wordt de golf geselecteerd door een continue golfvormer die gaat van Driehoek naar Zaagtand naar Puls met PWM van 50% tot 98%.
SYNC: Wanneer ingeschakeld, wordt de fase van OSC2, OSC3 of beide geforceerd gesynchroniseerd met de fase van OSC1. Dit voegt harmonische boventonen toe aan de frequentie van oscillator 2 en/of 3, waardoor complexe golfvormen ontstaan. De mogelijke selecties zijn:

• UIT
• OSC 2 Sync
• OSC 3 Sync
• OSC 2-3 Sync

OSC1 en OSC2 TUNE: Het tuningsysteem is vergelijkbaar met de originele UNO Synth, maar met een groter semitone-bereik van +/- 2 octaven. De eerste +/-100 cent (1 semitone) worden aangepast in centen en de resterende cursus in semitonen.
Tip: nadat u de tune hebt gewijzigd met de knoppen en deze verandert in een semitone-aanpassing, kunt u nog steeds de data-knop gebruiken om de tune in centen aan te passen.
RING: Ringmodulatie geeft de som en het verschil van de frequenties weer die door de twee oscillatoren worden gecreëerd. Het aanpassen van de toonhoogte van Oscillator 2 creëert atonale en metalen geluiden.
Wanneer AAN, ringmoduleert OSC 1 OSC 2. RING is een AAN/UIT-bediening.
Andere parameters zijn toegankelijk vanuit het menu EDIT PRESET.

Mixer (MIX)

Door op de MIXER-knop te drukken, licht de 3e rij tekstindicatoren op.
LEVEL 1: past het pre-filtervolume van Oscillator 1 aan van 0 tot 127.
LEVEL 2: past het pre-filtervolume van Oscillator 2 aan van 0 tot 127.
LEVEL 3: past het pre-filtervolume van Oscillator 3 aan van 0 tot 127.
NOISE: past het pre-filtervolume van de ruisgenerator aan van 0 tot 127.
De externe audio-in-routing is selecteerbaar in de MIXER-sectie in het menu EDIT PRESET, tussen PRE (zodat de audio pre-filters binnenkomt en onderdeel wordt van de audiobronnen) en POST (die fungeert als een audio-daisy chain).

Filters (FILTER)

De UNO Synth Pro is uitgerust met 2 filters voor zijn stem die serieel of parallel kunnen worden gerouteerd.
Filter 1 is een 2-polig OTA-gebaseerd filter met HP- en LP-modi. Dit is een versie van het originele UNO Synth-filter met verbeterde stabiliteit en bediening.
Filter 2 is een selecteerbare 2- of 4-polig LP op basis van de SSI2164-chip.
De CUTOFF- en RESonance-bedieningselementen worden gedeeld voor de 2 filters. Ze bevinden zich buiten de matrix en zijn altijd beschikbaar.
Door op de FILTER-knop te drukken, licht de 4e rij tekstindicatoren op.
Door op de FILTER-knop te drukken, schakelt u tussen de filters, waarbij de verlichte indicator-tekst aangeeft welk filter momenteel is geselecteerd.
CUTOFF: Past de cutoff-frequentie van het filter aan van 20 Hz tot 22 kHz.
RES: Past de resonantie van het filter aan van 0 tot 127. Filter 2 begint zelf te oscilleren rond waarde 105.
ENV AM 1 of Envelope Amount to Filter 1: Dit is een vaste modulatieroute die bepaalt hoeveel de Filter Envelope de cutoff-frequentie van FILTER 1 moduleert met een bereik van -63 tot 64.
ENV AM 2 of Envelope Amount to Filter 2: Dit is een vaste modulatie die bepaalt hoeveel de Filter Envelope de cutoff-frequentie van FILTER 2 moduleert met een bereik van -63 tot 64.
SPACING: De spacing-bediening is een offset tussen de cutoff-frequenties van de twee filters. Positieve waarden verhogen de cutoff-frequentie van Filter 2 ten opzichte van Filter 1. Negatieve waarden doen het omgekeerde: Negatieve spacing-waarden verlagen de cutoff-frequentie van Filter 2 ten opzichte van Filter 1. Het regelbereik is van -63 tot 64.
De Spacing-bediening is een vaste modulatieroute, net als de Envelope Amount to Filter-bediening.
MODE: Afhankelijk van het geselecteerde filter, selecteert de modus, helling en routing van de twee filters als volgt:
FILTER 1:

• 2P LP 0°
• 2P LP 180°
• 2P HP 0°
• 2P HP 180°
• BYPASS

FILTER 2

• 2P LP SERIEEL
• 4P LP SERIEEL
• 2P LP PARALLEL
• 4P LP PARALLEL
• BYPASS SERIEEL
• BYPASS PARALLEL

Andere parameters zijn toegankelijk vanuit het menu EDIT PRESET.
LINK: Deze bediening heeft 3 statussen:

• UIT
• CUTOFF, die alleen de Cutoff-frequenties van de filters koppelt
• CUTOFF + RES, die zowel cutoff als resonantie van de filters koppelt

Wanneer deze parameter op CUTOFF staat, verandert het bedienen van de FILTER 1 CUTOFF of de FILTER 2 CUTOFF uniform beide cutoff-frequenties. De relatieve offset tussen de Cutoff Frequency-instellingen van de Filters blijft behouden naarmate de gekoppelde waarde wordt verhoogd of verlaagd.
Wanneer deze parameter op CUTOFF + RES staat, verandert het bedienen van de FILTER 1 CUTOFF en RES of de FILTER 2 CUTOFF en RES uniform beide cutoff-frequenties. De relatieve offset tussen de Cutoff Frequency-instellingen van de Filters blijft behouden naarmate de gekoppelde waarde wordt verhoogd of verlaagd.

LFO's (LFO)

Er zijn 2 LFO's die zich uitstrekken tot in het audiobereik
Druk op de LFO-knop om de 5e rij tekstindicatoren te laten oplichten en toegang te krijgen tot de LFO 1-bedieningselementen. De 1 boven de LFO-knop licht op. Druk nogmaals op de LFO-knop om de 2 indicator te laten oplichten en toegang te krijgen tot de LFO 2-parameters. Door op LFO te drukken, schakelt u tussen de twee LFO's. Elke LFO heeft deze identieke bedieningselementen:
WAVE: Harde schakelaar tussen Sinus, Driehoek, Dalende Zaagtand, Stijgende Zaagtand, Vierkant, Willekeurig, S&H, Ruis.
RATE: Selecteert de snelheid van de LFO 1 van 0,01 Hz tot 100 Hz. Wanneer de sync is ingeschakeld, wordt de Rate gesynchroniseerd met het tempo en wordt de snelheid weergegeven in BPM.
FADE IN: Deze parameter bepaalt hoeveel tijd het kost voordat de LFO-amplitude stijgt van nul naar maximum. De waarde wordt uitgedrukt in seconden van 0,0 tot 10,0 (één decimaal).
SYNC: Een AAN/UIT-bediening. Wanneer AAN, synchroniseert de LFO-snelheid met het tempo met de volgende muzikale nootonderverdelingen: 1/1 1/2, 1/4, 1/4d, 1/4t, 1/8, 1/8d, 1/8t, 1/16, 1/16d, 1/16t, 1/32, 1/32d, 1/32t, 1/64, 1/64d, 1/64t, 1/128.
Andere parameters zijn toegankelijk vanuit het menu EDIT PRESET.
FADE IN CURVE: Deze parameter selecteert het type curve dat moet worden toegepast op de Fade In-tijd tussen Lineair, Logaritmisch en Exponentieel.
RETRIGGER: Een AAN/UIT-bediening, die de fase van de LFO reset elke keer dat een toets wordt ingedrukt. De re-trigger kan ook worden ingesteld in de Modulatiematrix met behulp van andere bronnen om de LFO te resetten.

Enveloppen (FILTER ENV - AMP ENV)

Er zijn twee ADSR-enveloppen, de Filter Envelope en de Amp Envelope. De Filter Envelope moduleert de cutoff-frequentie van de twee filters met de modulatiehoeveelheid ingesteld door de Envelope Amount-bedieningselementen voor elk filter. De Amp Envelope moduleert het volume van de VCA met 100%.
De enveloppen kunnen ook worden gebruikt als bronnen om andere delen van de synth te moduleren in de Modulation Matrix.
FILTER ENVELOPE
Om toegang te krijgen tot de Filter-envelop, drukt u op de FILTER ENV button, die de 6e rij van de tekstindicatoren oplicht.
ATTACK: Stelt de hoeveelheid tijd in van 0 tot het maximum. Het bereik is van 0 tot 30 sec.
DECAY: Stelt de hoeveelheid tijd in die nodig is om van piek naar het gespecificeerde sustainniveau te gaan. Het bereik is 0,1 ms tot 30 sec.
SUSTAIN: Stelt het niveau van de aangehouden noot in. In tegenstelling tot A, D en R is Sustain een niveau en geen tijdbediening. Het bereik is van 0 tot 127.
RELEASE: Stelt de hoeveelheid tijd in voor het sustainniveau tot 0. Het bereik is 0,1 ms tot 30 sec.
AMP ENVELOPE
Om toegang te krijgen tot de AMP-envelop, drukt u op de AMP ENV button, die de 7e rij van de tekstindicatoren oplicht.
ATTACK: Stelt de hoeveelheid tijd in van 0 tot het maximum. Het bereik is 0,1 ms tot 30 sec.
DECAY: Stelt de hoeveelheid tijd in die nodig is om van piek van het gespecificeerde sustainniveau te komen. Het bereik is 0,1 ms tot 30 sec.
SUSTAIN: Stelt het niveau van de aangehouden noot in. In tegenstelling tot A, D en R is Sustain een niveau en geen tijdbediening. Het bereik is van 0 tot 127.
RELEASE: Stelt de hoeveelheid tijd in voor het sustainniveau tot 0. Het bereik is 0,1 ms tot 30 sec.
Andere parameters zijn toegankelijk via het EDIT PRESET menu.
LOOP: Beide enveloppen hebben de mogelijkheid om te loopen. Wanneer de bediening is ingesteld op ON, gaat deze terug naar de attack-fase na het einde van de decay-fase en herhaalt de envelopcyclus totdat deze wordt gestopt.
RETRIGGER: Retrigger van beide enveloppen wordt automatisch geschakeld bij gebruik van de VOICE button om te schakelen tussen MONO, LEGATO en PARAPHONIC mode.
U kunt echter individueel de ON/OFF-status van de retrigger selecteren op basis van de noodzaak.

Modulatiematrix (MATRIX)

De Modulatiematrix is de manier om modulatieverbindingen te creëren tussen delen van de engine, die meestal niet zijn verbonden (bijv.: de amp-envelop die de OSC2-golf moduleert).
Er zijn 16 modulatieslots beschikbaar, elk met een bron, bestemming en hoeveelheid. Modulatiehoeveelheden kunnen unipolaire of bipolaire waarden hebben, afhankelijk van de bestemming. Voor bipolaire bestemmingen creëren negatieve waarden omgekeerde modulaties.
De Modulatiematrix is toegankelijk door op de MATRIX button te drukken, die de 8e rij van tekstindicatoren oplicht.
MOD N*: Selecteert het modulatieslotnummer tussen 1 en 16. In tegenstelling tot de andere parameters toont het display hier niet alleen het slotnummer, maar ook de bron en de bestemming.

SOURCE: Selecteert uit de beschikbare modulatiebronnen.
DEST: Selecteert uit de beschikbare modulatiebestemmingen.
AMOUNT: Past de bipolaire hoeveelheid modulatie aan, afhankelijk van de bestemming- en bronparameters.
CV- en Gate-verbindingen worden gedefinieerd in de Modulatiematrix door ze te selecteren als bestemmingen voor de CV/Gate-uitgangen) of bronnen voor de CV/Gate-ingangen.
De snelkoppeling voor de MATRIX-rij is beschikbaar door de MATRIX button ingedrukt te houden en op een 1-16 button te drukken om het modulatieslotnummer te selecteren.

MODULATIEBRONNEN	MODULATIEBESTEMMINGEN
Velocity	OFF
Mod Wheel	Osc 1 Tune
Aftertouch	Osc 1 Wave
Key Pitch	Osc 1 Level
Key Gate	Osc 2 Tune
Osc 1 Tune	Osc 2 Wave
Osc 1 Level	Osc 2 Level
Osc 2 Tune	Osc 2 FM Amount
Osc 2 Tune	Osc 3 Tune
Osc 3 Tune	Osc 3 Wave
Osc 3 Level	Osc 3 Level
Noise	Osc 3 FM Amount
Filter 1 Cuto	Noise level
Filter 1 Res	Filter 1 Cuto
Filter 2 Cuto	Filter 1 Res
Filter 2 Res	Filter 2 Cuto
Filter Spacing	Filter 2 Res
LFO 1	Filter Spacing
LFO 1 Fade In	LFO 1 Wave
LFO 2	LFO 1 Rate
LFO 2 Fade in	LFO 2 Wave
Filter Env	LFO 2 Rate
Amp Env	Filter 1 Env Amount
CV 1 IN	Filter 2 Env Amount
GATE 1 IN	Amp Env Amount
CV 2 IN	Drive Amount
GATE 2 IN	Delay Amount
Accent	Reverb Amount
Gate	Mod Amount
Tie	CV OUT 1
	GATE OUT 1
	CV OUT 2
	GATE OUT 2
	Accent Amount
	Mod N1-16 Amounts

CV (control voltage)
CV-ingang is bipolair (waarbij waarde 64 +2,5V is).
CV-uitgang is unipolair (alleen positief bereik van 0 tot +5V).

Effecten (FX)

UNO Synth Pro is uitgerust met 3 slots voor digitale effecten, namelijk MODulation, DELAY en REVERB, plus een analoge DRIVE.
Alle effecten zijn mono-naar-stereo, 48kHz 16-bit. De FX-hoeveelheden zijn beschikbaar door op de FX button te drukken, die de 9e en laatste rij van de tekstindicatoren oplicht.
DRIVE: Past de hoeveelheid signaal aan die naar het drive-circuit gaat, dat is gebouwd rond 2 diodes die na de filterfase zijn geplaatst. Het bereik is 0 tot 127.
MOD: Past de hoeveelheid Modulation aan die aan het DRY-signaal is toegevoegd.
DELAY: Past de hoeveelheid Delay aan die aan het DRY-signaal is toegevoegd.
REVERB: Past de hoeveelheid Reverb aan die aan het DRY-signaal is toegevoegd.
Andere parameters zijn toegankelijk via het EDIT PRESET menu.

Effecten Typelijst en parameters
De bedieningselementen voor de effecten zijn:

DELAY:
TYPE: Selecteert tussen MONO, STEREO, DOUBLER, PING PONG en LCR.
SYNC: Schakelt de synchronisatie van de delay-divisie naar het mastertempo in of uit.
TIME (zowel L als R indien beschikbaar): Past het delaytempo en de divisie aan. Wanneer de synchronisatie is uitgeschakeld, gaat het tempo van 1 ms naar 350 ms zonder decimale waarden. Wanneer de synchronisatie is ingeschakeld, zijn de waarden 1/4, 1/8 T, 1/8 D, 1/8, 1/16 T, 1/16 D, 1/16, 1/32T, 1/32 D, 1/32 (sommige divisies zijn afhankelijk van het mastertempo).
OPMERKING: De maximale totale delaytijd is 1 seconde, wat 500 ms wordt voor stereo-delays en 350 voor LCR. Om deze reden zijn de beschikbare tijdindelingen afhankelijk van het delaytype en de BPM.
FEEDBACK: Past de delay-feedback aan van 0% tot 80% (waarbij 100% bijna auto-oscillatie is). FILTER: Past de LPF-cutoff aan van 20 Hz tot 10000 Hz.
REVERB:
TYPE: Selecteert tussen HALL, PLATE, REVERSE en SPRING.
PRE-DELAY: Past de pre-delaytijd aan tussen 0 ms en 200 ms.
SIZE: Past de reverb-grootte aan tussen 0 en 100.
TIME: Past de reverb-decaytijd aan. Elk type heeft een andere manier om met de decay om te gaan:

• HALL PLATE: heeft 3 bedieningselementen: TIME met min 0,1 en max 30 sec, TIME LOW en TIME HIGH (met hetzelfde bereik). Het wijzigen van TIME zal automatisch de andere 2 instellingen wijzigen. Als u TIME LOW of HIGH handmatig hebt gewijzigd, behoudt de bediening TIME automatisch de verhouding tussen de bedieningselementen.
• REVERSE: Time is een feedback-bediening die gaat van 0% tot 100%
• SPRING: Time gaat van 0,2 tot 15 sec.

FILTER: Past de LPF IN aan van 50 Hz tot 10 kHz.

MODULATIONS:
TYPE: Selecteert tussen CHORUS, PHASER en FLANGER
MODE: Alleen beschikbaar voor CHORUS. Selecteer tussen SYNTH I, SYNTH II en STRING.
INTENSITY/DEPTH: Alleen beschikbaar voor CHORUS. Past de intensiteit van het effect aan tussen 0% en 100%.
RATE: Past de snelheid van het effect aan
COLOR: Alleen beschikbaar voor PHASER. Selecteer tussen COLOR 1 en 2.
FEEDBACK: Alleen beschikbaar voor FLANGER. Past de hoeveelheid feedback aan in een bereik van +/-100%

Andere sneltoetsen voor geluidsbewerking
Vanwege de complexiteit van de engine en de beperkingen van de UI, zijn sommige sneltoetsen handig om het proces van geluidsontwerp voor gevorderde gebruikers te versnellen.
Voor bewerkingen geldt dat, afhankelijk van welke knop voor geluidsbewerking is ingedrukt, het indrukken van de DATA-encoder het relatieve menu of de parameter binnen het menu EDIT PRESET (VOORINSTELLING BEWERKEN) toont (bijv. OSC toont het OSC-menu).
Door een van de knoppen voor geluidsbewerking ingedrukt te houden en op een step te drukken, kunnen parameters worden bewerkt die normaal gesproken te vinden zijn in het menu EDIT PRESET (VOORINSTELLING BEWERKEN). Door bijvoorbeeld de knop FILTER ingedrukt te houden, kunt u door op de steps te drukken beide filtermodi selecteren tot step 11, die naar de parameter LINK springt.

Globale bedieningselementen

De globale instellingen zijn een groep knoppen die zijn gewijd aan de afspeelmodus, de presets en de interne MIDI- en systeeminstellingen.

Presets
Het apparaat kan 256 presets opslaan. De presets kunnen worden opgeroepen met Program Change met 2 banken van elk 128 presets.
Alle presets kunnen op de machine zelf worden hernoemd met een maximum van 14 tekens per preset.
Een preset slaat alle parameters op het paneel op, de parameters in het PRESET MENU, de sequence, de arpeggiator-instellingen en de effectinstellingen.

Het menu Edit Preset
Het menu EDIT PRESET is toegankelijk door op DATA te drukken of door op de PRESET-knop te drukken terwijl de presetnaam op het display wordt weergegeven.
In dit menu kunt u alle parameters met betrekking tot de synth-engine (OSC, FILTERS, enz.) bekijken en aanpassen.

Een preset opslaan
Om een preset op te slaan, drukt u op elk gewenst moment op de knop STORE. Zodra u erop drukt, toont het display de naam van de geladen preset en het knipperende slotnummer. Gebruik de DATA om het slotnummer te selecteren en PUSH om te bevestigen, of druk op BACK om te annuleren.
Zodra het gewenste slot is geselecteerd, drukt u op STORE om de preset een nieuwe naam te geven. Gebruik de DATA om de letter te selecteren, druk op DATA om het volgende teken te selecteren en BACK om het vorige te selecteren.
Zodra de naam voltooid is, drukt u nogmaals op STORE om de opslagprocedure te voltooien.

Preset oproepen
Om een preset op te roepen, moet de PRESET-knop oplichten, wat betekent dat presetbewerkingen zijn ingeschakeld. Door aan de DATA-knop te draaien, worden de presetlijsten weergegeven, maar alleen PUSH roept de preset op. BACK annuleert de bewerking.
U kunt ook de stappen gebruiken als de ARP of SEQ niet actief zijn: door op een stap te drukken, gaat u naar de betreffende preset; aangezien UNO Synth Pro 256 presetslots heeft, hebben we ze, om tussen de stappen te schakelen, verdeeld in 16 banken van 16 presets - wanneer ALT wordt ingedrukt, selecteren de stappen de bank.

Preset hernoemen
Tijdens het opslaan van een preset, of in het presetmenu, kunt u een preset hernoemen.
Het hernoemproces gebeurt letter voor letter, waarbij de DATA-rotatie wordt gebruikt om de letter te selecteren, de PUSH om naar het volgende teken te gaan, de BACK om naar het vorige teken te gaan en STORE om de hernoeming te bevestigen.
De tekens zijn altijd hoofdletters, beginnend met een spatie, dan cijfers van 1 tot 0, dan letters in alfabetische volgorde, dan symbolen als volgt: -space-,1...0, A...Z, .-_

Een preset initialiseren
Om een preset te initialiseren, gaat u naar het menu EDIT PRESET, de laatste selectie is INITIALIZE. U wordt gevraagd om de initialisatie te bevestigen: gebruik BACK om te annuleren of druk op DATA om te bevestigen. Let op: een geïnitialiseerde preset kan niet meer worden hersteld.

Preset vergelijken
Alle parameters van een preset kunnen op elk moment worden gewijzigd voor geluidsontwerp- en uitvoeringsdoeleinden, en een preset wordt pas opgeslagen als de procedure is gebruikt. U kunt op elk moment de originele geselecteerde en geladen preset in realtime oproepen door op PRESET en SONG te drukken.

Demo
De DEMO start de overzicht-"presentatie" van de machine door willekeurig 20 presets van de eerste 128 slots te selecteren en af te spelen. U kunt de DEMO starten door op BACK en SETUP te drukken. Aan het einde van het afspelen van de 20 presets keert de synth terug naar de normale werking.
U kunt de demo alleen stoppen door nogmaals op BACK en SETUP te drukken, en alleen het VOLUME is beschikbaar tijdens de

Setup
Het setupmenu is waar de globale hulpprogramma-instellingen worden geselecteerd. Machine-instellingen omvatten MIDI- en systeembeheer.

Master Tuning
In deze eerste stem van het menu kunt u de Master Tuning selecteren tussen +/-50 cent van de standaard A bij 440 Hz.

MIDI
UNO Synth Pro verzendt de bewegingen van de knoppen en knoppen op het voorpaneel via Control Change-berichten (CC), en ontvangt ook CC-berichten voor externe besturing.
Elke parameter of bedieningselement op de synth heeft zijn eigen unieke Control Change-nummer, zodat u het apparaat volledig kunt bedienen via externe controllers of computers.
MIDI-gegevens kunnen ook worden uitgewisseld tussen de UNO Synth Pro en een computer met behulp van een USB-kabel.
CHANNEL IN: tussen 1 en 16
CHANNEL OUT: tussen 1 en 16
SOFT THRU: De MIDI Soft Thru-functionaliteit zorgt er, wanneer ingeschakeld, voor dat berichten van de MIDI IN DIN van het apparaat worden gekopieerd naar de MIDI OUT DIN.
INTERFACE: Wanneer de MIDI Interface Mode is ingeschakeld, worden de MIDI-berichten die binnenkomen via de USB gekopieerd naar de MIDI OUT DIN van het apparaat, en worden de MIDI-berichten die binnenkomen via de MIDI IN DIN gekopieerd naar de USB.
PROGRAM CHANGE: Program Change-berichten maken het mogelijk om een preset op te roepen zonder de interface aan te raken.
U kunt het ontvangen en verzenden van Program Change-berichten in- en uitschakelen.

Sync
U kunt het UNO-tempo synchroniseren met de klok van een externe sequencer of andere apparaten.
SEND: het verzenden van de MIDI Clock kan worden AAN of UIT gezet, of u kunt de CV SYNC gebruiken.
Houd er rekening mee dat de CV Sync beide CV OUT-poorten gebruikt: op CV OUT 1 wordt de klok verzonden, terwijl op CV OUT 2 de gate wordt verzonden. De gate-informatie wordt door sommige apparaten gebruikt als RUN/STOP-trigger.
RECEIVE: u kunt de synchronisatie selecteren tussen Intern, Extern en USB, of u kunt de CV SYNC gebruiken.
Houd er rekening mee dat de CV SYNC beide CV IN-poorten gebruikt: op CV IN 1 wordt de klok ontvangen, terwijl op CV IN 2 de gate wordt ontvangen. De gate-informatie wordt gebruikt als PLAY/STOP-trigger voor de sequencer

Keyboard
VELOCITY
Stelt de standaard velocity in voor het keyboard op de desktopversie.

SCALE
Kwantiseert de toongenerator naar verschillende muzikale toonladders met behulp van de natuurlijke toetsen (witte toetsen). De standaardinstelling is Chromatic waarbij inkomende nootgegevens niet worden geconverteerd.
Wanneer een andere toonladder dan Chromatic is geselecteerd, worden de accidentele toetsen (zwarte toetsen) op het keyboard uitgeschakeld. Dit maakt het mogelijk om gemakkelijk over het onderste deel van het keyboard te glijden en alleen de noten in de gekozen toonladder te spelen.
De beschikbare toonladders zijn:

• Chromatic
• Major
• Minor
• Major Pentatonic
• Major Blues
• Minor Pentatonic
• Minor Blues
• Minor Harmonic
• Mixolydian
• Dorian
• Klezmer
• Hungarian Gypsy
• Spanish Gypsy
• Japanese
• South-East Asian

TRANSPOSE
U kunt het hele keyboard +/- 12 halve tonen transponeren.

PITCH WHEEL
Pas het bereik van het Pitch Wheel aan tussen 0 en 12 halve tonen

KNOB
UNO Synth Pro-knopgedrag gebruikt standaard "Absolute Mode": dit betekent dat de knopwaarde wordt opgeroepen met behulp van de absolute waarde van de positie van de knop wanneer deze wordt bewerkt (d.w.z.: draai aan een pot en de waarde springt onmiddellijk van de opgeslagen waarde naar de bewerkte waarde).
De andere 2 modi zijn Pass-Through en Relative. In de Pass-Through-modus heeft het draaien aan de knop geen effect totdat de bewerkte waarde gelijk is aan de presetwaarde (of "door de" opgeslagen waarde "heen gaat").
In de Relative Mode zijn de wijzigingen relatief ten opzichte van de opgeslagen instelling en is het volledige waarde bereik van de knop niet beschikbaar totdat ofwel de minimum- of maximumwaarde en de respectievelijke onder- of bovengrens van de knopbeweging is bereikt.

METRONOME
"OFF" (uit), "ON" (aan) of "PLAY" (afspelen). OFF betekent dat de metronoom in alle situaties is uitgeschakeld. ON betekent dat de metronoom is ingeschakeld en alleen hoorbaar is tijdens real-time opnames. PLAY betekent dat de metronoom altijd is ingeschakeld, zowel tijdens real-time opnames als tijdens het afspelen.
De metronoom wordt beïnvloed door de divisie die is gekozen voor een patroon.

CALIBRATE
UNO Synth Pro voert elke keer dat hij wordt ingeschakeld een kalibratie en afstemming van de oscillatoren uit. Vanuit het menu Setup kunt u een kalibratieproces voor de oscillatoren starten.

OS UPDATE
Zet UNO Synth Pro in de FW-updatemodus. U kunt deze fase alleen verlaten met een complete stroomkring, waarbij u alle kabels van de units loskoppelt.

Song
Door op SONG te drukken, wordt de songmodus geactiveerd. In de songmodus kunt u maximaal 64 presets aan elkaar koppelen.
Wanneer de keten actief is, worden de stappen van de sequencer de presets om aan elkaar te koppelen. Standaard zijn de patronen leeg. Door op de stap te drukken, kunt u het presetnummer invoeren of wijzigen om in de stap in te voegen. Door op afspelen te drukken, wordt het afspelen van het nummer vanaf de geselecteerde stap gestart.
Om een preset in te voegen, drukt u op een stap: het display toont het presetnummer van de geselecteerde stap (standaard is "EMPTY" (leeg), wat betekent dat er een lege preset is ingevoegd) en om te wijzigen gebruikt u de DATA ENCODER. Om andere stappen te wijzigen, drukt u op de gewenste stap en herhaalt u de bewerking.
Een EMPTY-preset wordt afgespeeld als een stilte van 16 stappen die voor pauzes kan worden gebruikt.
U kunt de ALT-functies zoals CLEAR, COPY en PASTE op de stappen gebruiken. Om een nummer te wissen, houdt u CLEAR ingedrukt en drukt u op SONG.
Het nummer heeft zijn eigen tempo, dat kan worden aangepast met de TEMPO-knop.

Arpeggiator
UNO Synth Pro is uitgerust met een multimode-arpeggiator met 10 modi, een bereik van 4 octaven en een hold-functionaliteit.
De modi zijn:
UP: Ingedrukte noten spelen van de laagste naar de hoogste (standaard).
DOWN: Ingedrukte noten spelen van de hoogste naar de laagste.
U/D: Ingedrukte noten spelen van de laagste naar de hoogste en vervolgens weer naar de laagste.
UD+: Een variatie op U/D (omhoog/omlaag) waarbij de bovenste noot en de onderste noot tweemaal aan de boven- en onderkant van het patroon spelen in plaats van slechts één keer.
D/U: Ingedrukte noten spelen van de hoogste naar de laagste en vervolgens weer naar de hoogste.
DU+: Een variatie op D/U (omlaag/omhoog) waarbij de onderste noot en de bovenste noot tweemaal aan de onder- en bovenkant van het patroon spelen in plaats van slechts één keer.
RND: Ingedrukte noten spelen in een willekeurige volgorde.
PLY: (zoals gespeeld) De ingedrukte noten worden afgespeeld in de volgorde waarin ze worden geactiveerd.
X2U: Elke noot in de arpeggio speelt tweemaal van de laagste naar de hoogste.
X2D: Elke noot in de arpeggio speelt tweemaal van de hoogste naar de laagste.

De arpeggiator-modus selecteren
Om de arpeggiator-modus te selecteren, drukt u op de ALT-knop en vervolgens op DIRECTION. Gebruik DATA om tussen de modi te selecteren.

De arpeggiator-gate selecteren
Om de arpeggiator-modus te selecteren, drukt u op de ALT-knop en vervolgens op GATE. Gebruik DATA om te selecteren tussen 0 en 10, waarbij 10 een legato-noot is.

De swing aanpassen
Om de arpeggiator-modus te selecteren, drukt u op de ALT-knop en vervolgens op SWING. Gebruik DATA om te selecteren tussen 50% en 80%.
Houd er rekening mee dat de Swing een globale parameter is voor zowel ARP als sequencer.

De arpeggiator-triggers selecteren
De arpeggiator herhaalt voortdurend de gespeelde noten in een lus, en terwijl dit gebeurt, lichten de 16 stappen op volgens de arpeggio-noten.
Door op de stappen te drukken, kunt u selecteren wanneer de noten van de arpeggio worden afgespeeld, waardoor verschillende ritmische patronen ontstaan.

De arpeggio vasthouden
U kunt de arpeggio-noten vasthouden door op HOLD te drukken. De knop licht op wanneer deze is ingeschakeld.

De arpeggio opnemen in de sequencer
Om de arpeggio op te nemen in de sequencer, drukt u, terwijl u de noten voor de arpeggio vasthoudt met de arpeggiator ingeschakeld, op REC+PLAY: de sequencer-knop knippert en de arpeggio wordt opgenomen in 16 stappen. Zodra de 16e stap is opgenomen, wordt de arpeggiator uitgeschakeld en speelt de sequencer af wat is opgenomen.

Sequencer
De sequencer is een 64-staps sequencer die noten, akkoorden en parameters kan opnemen. Opnameopties zijn REALTIME en STEP.
De meeste bewerkingsparameters kunnen in de sequencer worden opgenomen, plus enkele extra sequencer-only parameters zoals Accent, Tie en Gate.

Sequencer activeren
De sequencer wordt geactiveerd wanneer op de SEQ-knop wordt gedrukt en de knop oplicht, of wanneer op PLAY wordt gedrukt en het afspelen van de sequencer start.
Alles is actief behalve de ARP. Om de ARP in de sequencer op te nemen, moet u eerst beginnen met de arpeggiator.

Sequencer verlaten
Om de sequencer-modus te verlaten, drukt u op SEQ en de LED gaat uit. Let op: het is niet mogelijk om de sequencer te verlaten als het apparaat in PLAY staat, dus u moet het afspelen stoppen om de sequencer te verlaten.

Realtime opname
Om de real-time opnamemodus te openen, drukt u op SEQ, houdt u vervolgens REC ingedrukt en drukt u op PLAY. De REC-knop LED begint te knipperen en de PLAY- en SEQ-LED's lichten op.
Vanaf nu wordt elke noot en parameter die als invoer wordt ontvangen, opgenomen als stapinformatie, vloeiend tussen de stappen, anders dan bij de stapmodusopname.
De real-time opname stopt vanzelf aan het einde van een lus en schakelt over naar Step Recording. Om terug te keren naar de Realtime-opname, houdt u altijd REC ingedrukt en drukt u op PLAY.

Stapopname
De stapopname wordt geactiveerd wanneer REC is ingeschakeld; eenmaal geactiveerd, kunt u, door een stap ingedrukt te houden, gegevens in die stap invoegen, dit kunnen noten, akkoorden en parameters zijn, of combinaties daarvan. Om tussen de stappen te bewegen, houdt u eenvoudigweg verschillende stappen ingedrukt.
De stapopname overschrijft altijd de in real-time opgenomen elementen.

Stapgegevens wijzigen
Om de gegevens te bekijken die in een stap zijn opgeslagen, houdt u een stap ingedrukt wanneer SEQ actief is: het display toont de gegevens in een lijst die kan worden gescrold via DATA. Om een parameter te wijzigen, activeert u de opname door op REC te drukken, houdt u de gewenste stap ingedrukt en scrolt u met DATA om de gewenste parameter te markeren; PUSH om de parameterbewerking te openen en aan te passen met de DATA. Zodra u klaar bent, laat u de stap los.

ALT(ernatieve) bewerkingsknop
Wanneer deze optie is ingeschakeld, wordt de ALT-bewerkingsoptie beschikbaar en worden de knoppen van het geluidsbewerkingsgedeelte de alternatieve bewerkingsknoppen.
Houd er rekening mee dat alleen CUTOFF, RES en DATA bewerkbaar blijven.
CLEAR: Dit is de tool die wordt gebruikt om de meeste opgenomen of opgeslagen gebeurtenissen te wissen.
Terwijl u CLEAR ingedrukt houdt:

• Druk op een stap om alle gebeurtenissen te verwijderen die in de stap zijn opgeslagen (ook geldig in de SONG-modus).
• Druk op SEQ om de hele sequence te verwijderen.

Druk op Clear terwijl de parameterlijst is geopend om de geselecteerde parameter te wissen.
COPY: Terwijl u COPY ingedrukt houdt, drukt u op een stap om de gebeurtenissen te kopiëren, of drukt u op SEQ om de hele sequence te kopiëren.
U kunt een pagina van de sequencer naar een andere kopiëren, met behulp van dezelfde sequence als hierboven met de paginaknop; houd er rekening mee dat de lengte van de sequencer meer dan 16 stappen moet zijn om veranderingen te horen.
PASTE: Terwijl u PASTE ingedrukt houdt, drukt u op een stap om gekopieerde gebeurtenissen op een andere stap te plakken, of drukt u op SEQ op een andere preset om de hele sequence te plakken.
SWING: Terwijl u SWING ingedrukt houdt, gebruikt u DATA om te selecteren tussen waarde 50% (standaard) tot 80%. De swingwaarde is globaal voor zowel ARP als SEQ.
GATE: Nadat u op Gate hebt gedrukt, drukt u op een stap om een gated noot in te voegen. Een gated noot is elke noot die in de sequencer is opgenomen, maar met een verkorte lengte met selectie tussen OFF en 10.
ACCENT: Nadat u op ACCENT hebt gedrukt, drukt u op een stap om een accentmodulatie toe te voegen en gebruikt u de DATA-knop om de hoeveelheid accent tussen 0 en 127 te bepalen.
TIE: Dit bedieningselement werkt alleen in LEGATO en u kunt het AAN/UIT zetten. Nadat u op TIE hebt gedrukt, drukt u op een stap om een gebonden noot toe te voegen, dus een legato-noot van de ingedrukte stap naar de volgende.
DIRECTION: Nadat u op DIRECTION hebt gedrukt, gebruikt u DATA om te selecteren tussen Forward, Backward en Back'n'Forth.
LENGTH: om de lengte van de sequencer te wijzigen, drukt u op de OCTAVE + knop en past u de lengte aan met de DATA-encoder

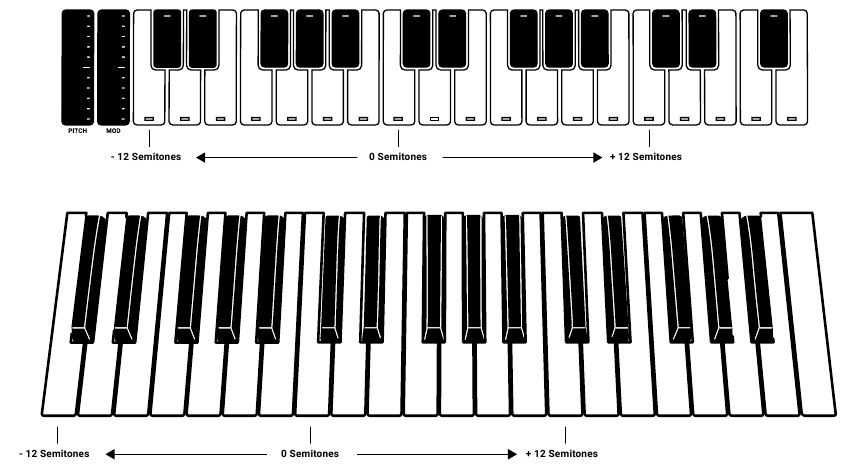

TRANSPOSE: sequences kunnen worden getransponeerd +/- 1 octaaf. Door op OCTAVE - te drukken, toont het display de transponatiewaarde, standaard op 0st (halve tonen).
De tweede C-toets op het keyboard is de 0st-positie (op de Desktop-versie licht de LED ook op).
Gebruik het keyboardbereik van 1 octaaf boven of onder om de sequence dienovereenkomstig te transponeren.

Voice Mode: Assign System
Het voice assign system is verantwoordelijk voor de toewijzing van de voices die de analoge engine vormen, en verandert het gedrag op basis van de geselecteerde VOICE MODE.
Met behulp van de VOICE-knop toont het scherm de selectie en de relatieve opties om de geselecteerde modus aan te passen.
De voice-modus is een parameter die in een preset is opgeslagen.
LEGATO: Wanneer de LEGATO-modus is ingeschakeld en losgekoppelde noten worden gespeeld, wordt elke Attack nog steeds opnieuw geactiveerd, maar wanneer overlappende noten worden gespeeld, veranderen de toonhoogtes zonder nieuwe Attacks, voor Legato-respons. Dit is de standaard- en standaardmodus van de synthesizer.
MONO: De MONO-modus wordt geselecteerd door op de knop "VOICE" te drukken totdat het display "MONO" toont.
PARAPHONIC: In deze modus spelen de 3 Oscillatoren maximaal 3 verschillende noten (of toonhoogtes) die op het keyboard worden gespeeld. Dit is mogelijk omdat de toonhoogte van de 3 oscillatoren afzonderlijk kan worden geregeld in een synth-architectuur met één voice.
Houd er rekening mee dat elke oscillator nog steeds verschillende instellingen kan hebben, dus als u een "poly"-geluid wilt, moet u de oscillatoren dienovereenkomstig instellen.

FAQ en probleemoplossing

De ARP werkt niet goed, wat zou het probleem kunnen zijn
Dit kan gebeuren als er geen MIDI Clock-gegevens naar het apparaat worden verzonden. Controleer uw SYNC-instelling in de UNO Synth Pro, aangezien deze mogelijk is ingesteld op USB of EXTERNAL, wat kan resulteren in geen inkomende gegevens. Door de SYNC-instelling op INTERNAL te zetten, wordt dit gedrag gecorrigeerd.

Waarom worden de Sequencer/Patterns niet afgespeeld
Dit kan gebeuren als er geen MIDI Clock-gegevens naar het apparaat worden verzonden. Controleer uw SYNC-instelling in de UNO Synth Pro, aangezien deze mogelijk is ingesteld op USB of EXTERNAL, wat kan resulteren in geen inkomende gegevens. Door de SYNC-instelling op INTERNAL te zetten, wordt dit gedrag gecorrigeerd.
Daarnaast is het mogelijk dat er geen sequence/pattern is opgenomen - controleer of er een sequence/pattern is opgenomen.

Is er een optie voor fabrieksreset
Om een fabrieksreset uit te voeren op de UNO Synth Pro, kunt u het fabrieksinstallatieprogramma downloaden van de User Area of de IK Product Manager.
Ga naar ikmultimedia.com/unosynthpro voor meer info.

Hoe kan ik mijn UNO Synth Pro-voeding vervangen
De UNO Synth Pro gebruikt de iRig PSU 3A-voeding en deze is te koop in onze online winkel hier.

Er is overmatige ruis of storing wanneer ik de UNO Synth Pro bespeel
Als uw UNO Synth Pro via de USB-poort op uw computer is aangesloten, kan de aardruis en storing van de USB toenemen. De gemakkelijkste manier om dit te voorkomen, is door de UNO Synth Pro van stroom te voorzien met behulp van een standaard wandlader (met 5V 1.5A uitgang) en vervolgens MIDI DIN-kabels te gebruiken om verbinding te maken met uw computer.
Als u de USB-verbinding met de UNO Synth Pro wilt behouden, kunt u de USB-ruis en storing verminderen door ofwel een TRS-kabel te gebruiken naar een gebalanceerde ingang op uw audio-interface, ofwel een USB-isolator.

Waar kan ik mijn IK-productserienummer vinden
Het serienummer staat op de registratiekaart (meegeleverd met uw IK-product).

het cijfer nul is gemakkelijk te herkennen in uw serienummer omdat het wordt doorkruist door een lijn.

Ondersteuning

Raadpleeg voor al uw vragen de FAQ-webpagina op: ikmultimedia.com/faq
Hier vindt u antwoorden op de meest gestelde vragen.
Om een technisch ondersteuningsformulier in te dienen, gaat u naar: ikmultimedia.com/support
Voor garantie-informatie gaat u naar: ikmultimedia.com/warranty
Voor andere verzoeken, zoals product-, verkoop- of webinformatie, gaat u naar: ikmultimedia.com/contact-us

IK Multimedia Production Srl
Via dell'Industria, 46,
41122 Modena
Italië

IK Multimedia US, LLC
590 Sawgrass Corporate Pkwy.
Sunrise, FL 33325
VS

IK Multimedia Asia
TB Tamachi Bldg. 1F, MBE #709
4-11-1 Shiba
Minato-ku, Tokyo 108-0014
Japan

www.ikmultimedia.com

Referenties

• IK MULTIMEDIA. SOUND BETTER.
• IK MULTIMEDIA. SOUND BETTER.
• IK MULTIMEDIA. SOUND BETTER.
• IK Multimedia Product Manager
• UNO Synth Pro - Paraphonic Dual Filter Analog Synth
• IK Multimedia - IK PSU 5300 (iRig PSU 3A)
• IK MULTIMEDIA. SOUND BETTER.
• IK MULTIMEDIA. SOUND BETTER.
• IK MULTIMEDIA. SOUND BETTER.
• IK MULTIMEDIA. SOUND BETTER.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download IK Multimedia UNO Synth Pro, UNO Synth Pro Desktop Handleiding

Beschikbare talen
