ZWO AM3-handleiding

Inleiding

De AM3 is een draagbare equatoriale montering die speciaal is ontworpen voor astrofotografie. Een van de belangrijkste kenmerken is de spanningsgolfoverbrenging, die zorgt voor een ultralage periodieke fout, stabiele transmissie en een hoog koppel - waardoor een hoge precisie en uitzonderlijke stabiliteit tijdens astrofotosessies worden gegarandeerd.
Om de prestaties te garanderen, wordt elke AM3-eenheid onderworpen aan een 360° Periodic Error (PE)-test en een gedetailleerd testrapport is inbegrepen in de verpakking, zodat u de prestatiegegevens kunt bekijken.
Zowel de rechte klimmings- (RA) als de declinatie-assen (DEC) van de AM3 maken gebruik van een riemaandrijving, waardoor een totale reductieverhouding van 300:1 wordt bereikt, wat een zeer nauwkeurige regeling en nauwkeurige doelvolging tijdens het observatieproces mogelijk maakt.
Qua ontwerp integreert de AM3 vakmanschap uit één stuk en moderne industriële esthetiek, waarbij zowel stabiliteit als draagbaarheid prioriteit krijgen om een uitgebalanceerde en gebruiksvriendelijke observatie-ervaring te creëren.
Als een lichtgewicht equatoriale montering in Duitse stijl met spanningsgolfoverbrenging levert de AM3 een indrukwekkend laadvermogen, dat voldoet aan de behoeften van de meeste draagbare astrofotografie-opstellingen en visuele observatiescenario's.
Zowel de software als de hardware van de AM3 zijn onafhankelijk ontwikkeld door ZWO, met volledige intellectuele eigendomsrechten. Dit zorgt voor een unieke en aangepaste gebruikerservaring, aangedreven door de innovatieve engineering van ZWO.
De AM3 is volledig compatibel met ASIAIR en ondersteunt ook ASCOM- en INDI-platforms, waardoor u flexibiliteit hebt in verschillende astrofotografie-omgevingen. Dit maakt observeren en fotograferen efficiënter en aangenamer.

Tips

Deze handleiding kan de gebruiker begeleiden om de ASI Mount veilig en efficiënt te gebruiken. Lees de volgende tips zorgvuldig door voordat u het apparaat gebruikt en volg de instructies in deze handleiding tijdens het daadwerkelijke gebruik.

1. Wanneer u deze equatoriale montering gebruikt, mag u de zon niet rechtstreeks met het blote oog observeren door de telescoop of zoekerkijker, omdat dit permanente en onomkeerbare schade aan de ogen van de waarnemer kan veroorzaken. Zorg ervoor dat u een speciaal zonnefilter gebruikt bij het observeren van de zon.
2. Kies zorgvuldig het juiste statief en contragewicht op basis van de grootte en het gewicht van de hoofdspiegel. De equatoriale montering met spanningsgolfoverbrenging zonder toegevoegde gewichten zorgt ervoor dat het zwaartepunt van de telescoop afwijkt van het statief. Test van tevoren de veranderingen in het zwaartepunt van de telescoop bij het draaien in verschillende richtingen om te voorkomen dat de equatoriale montering omvalt, wat schade aan de apparatuur of persoonlijk letsel kan veroorzaken.
3. Als de equatoriale montering niet in de nulpositie wordt ingeschakeld, ga dan eerst terug naar de nulpositie en ga dan verder met andere handelingen. Na gebruik van de equatoriale montering, ga dan eerst terug naar de nulpositie en koppel vervolgens de stroom los; anders kan dit ertoe leiden dat de volgende keer opstarten onnauwkeurig is of dat de GOTO-functie wordt gebruikt om schade aan de apparatuur of persoonlijk letsel te veroorzaken.
4. Vermijd dat kinderen de equatoriale montering alleen aanraken om te voorkomen dat de equatoriale montering omvalt of persoonlijk letsel veroorzaakt. Bovendien kunnen de kleine onderdelen die bij deze equatoriale montering zijn inbegrepen ook verstikking of ander letsel bij kinderen veroorzaken.
5. Plaats de equatoriale montering niet in omgevingen met een hoge luchtvochtigheid of een hoog zoutgehalte, omdat dit corrosie aan de onderdelen van de equatoriale montering veroorzaakt, wat kan leiden tot een slechte werking van de equatoriale montering, of de nauwkeurigheid van de equatoriale montering vermindert, en zelfs kortsluiting en permanente schade kan veroorzaken.
6. Gebruik geen corrosieve oplossingen om de equatoriale montering schoon te maken om te voorkomen dat de oppervlaktelaag oxideert, de equatoriale montering beschadigt; en vermijd blootstelling van de equatoriale montering aan de zon gedurende een lange periode om verkleuring van de buitenste oxidelaag te voorkomen.
7. Probeer de equatoriale montering niet alleen te demonteren; dit kan schade aan de equatoriale montering veroorzaken, de nauwkeurigheid van de equatoriale montering verminderen en zelfs persoonlijk letsel bij de gebruiker veroorzaken.
8. De equatoriale montering is een precisie-instrument, ga er voorzichtig mee om om stoten en beschadiging van de equatoriale montering te voorkomen, waardoor de nauwkeurigheid afneemt.
9. De bedrijfstemperatuur van ASI Mount Mount: Algemene modus: 0°C tot 40°C; Zware lastmodus bij lage temperatuur (moet in de software worden geactiveerd): -20°C tot 40°C. Als de omgevingstemperatuur buiten dit bereik ligt, gebruik het dan niet om te voorkomen dat de montering beschadigd raakt. Bewaar het ook in de originele verpakking als u van plan bent het voor een langere periode niet te gebruiken.

Paklijst

1. Schuimverpakkingsdoos x1
2. Equatoriale monteringseenheid x1
3. 2 meter USB 2.0-kabel (Type-B naar Type-A) x1
4. 1 meter USB 2.0-kabel (Type-C naar Type-A) x1
5. ASI Mount periodiek fouttestrapport x1
6. Snelstartgids x1
7. Handbediening x1
8. 2 meter aansluitkabel voor handbediening x1
9. M6 inbussleutel x1 (inbegrepen in de eenheid)

Productintroductie

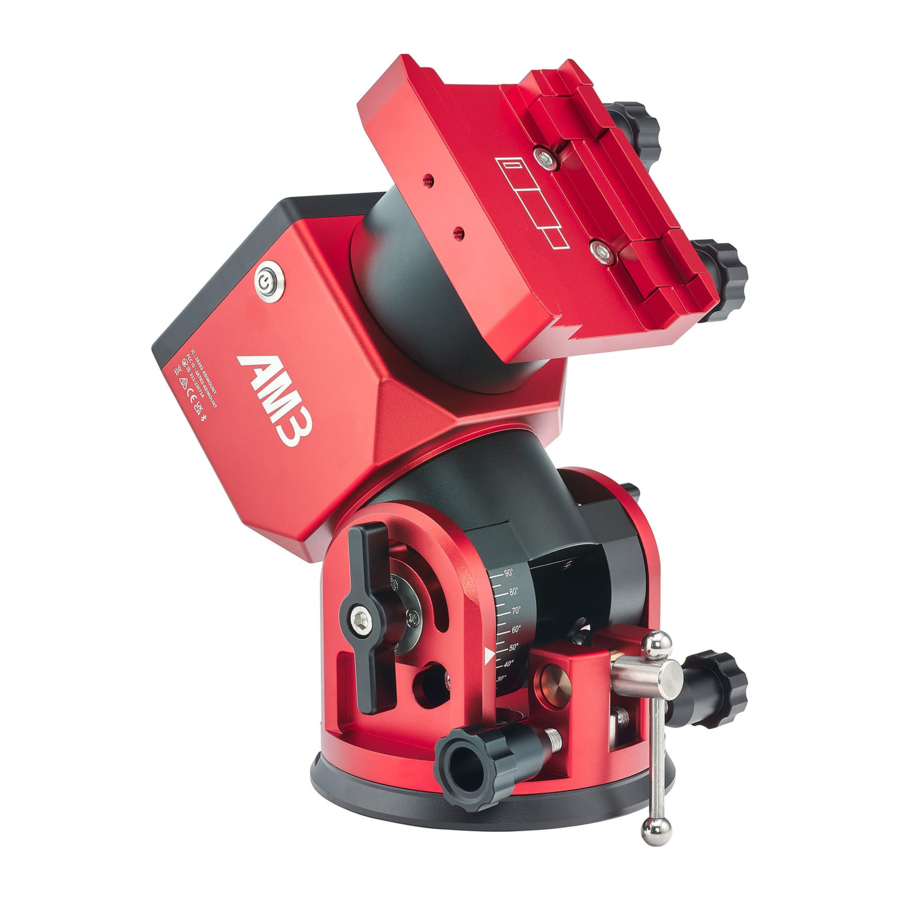

ASI Mount is de tweede equatoriale montering in de ASI Mount-serie van ZWO. Het is enorm verbeterd ten opzichte van de originele versie en biedt een groter laadvermogen, een hogere precisie, een betere tolerantie bij lage temperaturen en een beter kabelbeheer, waardoor de gebruikerservaring aanzienlijk wordt verbeterd. Deze montering combineert draagbaarheid, nauwkeurigheid, intelligentie en hoge prestaties en komt tegemoet aan de uiteenlopende behoeften van astronomieliefhebbers in het veld.

De kenmerken van de montering zijn als volgt:

1. Hoge precisie: Uitgerust met een gespecialiseerde astronomische spanningsgolfoverbrenging, bereikt het een zeer nauwkeurige regeling met een periodieke fout die consistent binnen ±15 boogseconden ligt. Dit zorgt voor een stabiele overdracht van een groot koppel, en de PE-foutcurve van elke machine wordt getest om de prestaties te garanderen.
2. Hoog laadvermogen: Het hoofdgedeelte weegt 4,1 kg en kan tot 8 kg dragen, wat kan worden verhoogd tot 13 kg met toegevoegde contragewichten.
3. Eigen controlesysteem: Een volledig eigen software- en hardwarecontrolesysteem dat wordt onderhouden en geüpgraded door een professioneel team om stabiliteit te garanderen.
4. Dubbele modus: Biedt zowel equatoriale als alt-azimutmodi om tegemoet te komen aan zowel beeldvormings- als visuele observatiebehoeften.
5. Geen regionale beperkingen: Ontworpen met een hellingshoek van 0-90 graden, kan het worden gebruikt op de evenaar en in de poolgebieden.
6. Handcontroller/APP-bediening: Functies zoals aanbevelingen voor de beste doelen van de nacht, doel-GOTO en sterrenkaartweergave op de APP. OTA (Over-the-Air) online firmware-upgrades voor de equatoriale montering en handcontroller kunnen worden voltooid op een smartphone zonder dat een computerverbinding nodig is.
7. Kabelbeheer: Ondersteunt kabelbeheer met een geïntegreerde DC-uitgang en Type-C-poort op het zwaluwstaartbord, waardoor kabelwirwar effectief wordt voorkomen.
8. Bluetooth-functionaliteit: De APP heeft Bluetooth-connectiviteit toegevoegd voor het bedienen van de equatoriale montering, waardoor de bedieningservaring aanzienlijk wordt verbeterd.
9. Hoge belastingmodus bij lage temperatuur: Om de impact van een werkomgeving met lage temperaturen op de prestaties van de equatoriale montering te bestrijden, kan deze modus in de APP worden geactiveerd om het laadvermogen van het apparaat effectief te verbeteren.

Andere belangrijke punten:

1. Volledig afgedichte transmissiecomponenten: De spanningsgolfoverbrenging is ontworpen met een volledig afgedichte structuur, waardoor wordt gegarandeerd dat de spanningsgolftandwiel niet na verloop van tijd roest en dat de prestaties consistent blijven.
2. Mechanisch nulstellen met één klik: Het ontwerp is voorzien van mechanisch nulstellen en ondersteunt een terugkeer naar de nulpositie met één klik vanuit elke positie.
3. Stroomonderbrekingsrem: In het geval van een stroomstoring heeft de RA-as een rembescherming om te voorkomen dat de hoofdspiegel valt en schade aan de apparatuur of persoonlijk letsel veroorzaakt.
4. APP/PC-software om aan verschillende behoeften te voldoen: Mobiele apparaten kunnen de "SkyAtlas"- of "ASIAIR"-APP installeren om de ASI Mount te bedienen, terwijl computers bediening door ASIStudio, ASCOM en INDI ondersteunen.

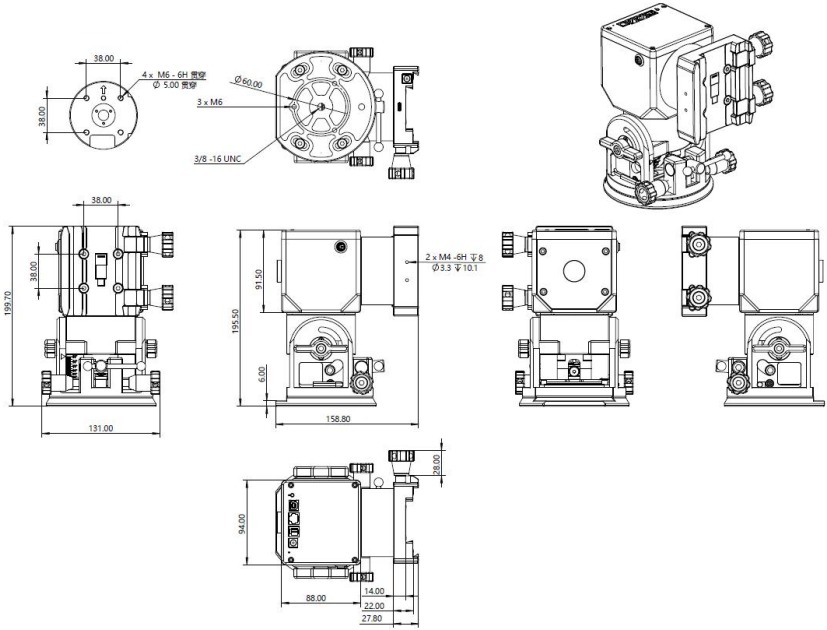

Prestatieparameters

Hoe te gebruiken

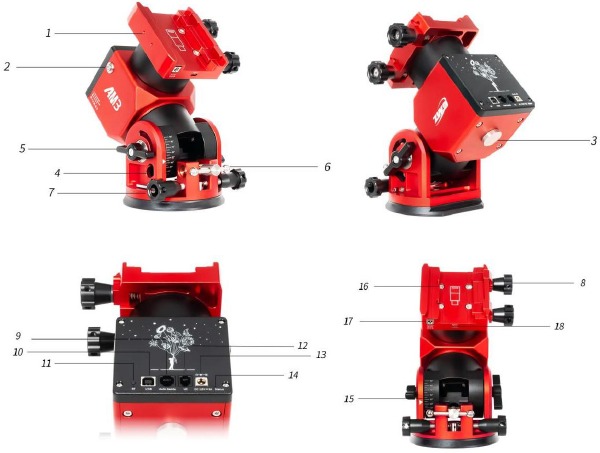

Introductie van het product

1. Bevestigingsgat voor zoekerbereik: Kan worden gebruikt om de zoekerbereikgleuf te monteren en vervolgens ASIAIR, laserpointer te installeren.
2. Aan/uit-schakelaar: Verbindt of verbreekt de stroom naar de ASI-montering.
3. Schroefgat contragewichtstang: Door de moer los te draaien, kunt u de contragewichtstang en contragewichten monteren, M12×1,75 grove draad.
4. Stelschroef hoogteversnelling: Er zit een schroefpaar aan beide kanten van de montering. Draai ze los met de M6-inbussleutel en pas vervolgens de gewenste hoogteversnelling aan. Vergeet ze niet vast te draaien na de aanpassing.
5. Hoogtevergrendelingsknoppen: Draai de knop los om de hoogte aan te passen. Vergeet hem niet vast te draaien na de aanpassing.
6. Fijnafstelknop hoogte: Draai hem met de klok mee om de montering in hoogte omhoog te brengen en tegen de klok in om hem in hoogte omlaag te brengen.
7. Fijnafstelknoppen azimut: Draai de knoppen in tegengestelde richting van elkaar om de azimutbasis aan te passen. Het is het beste om de knoppen iets aangedraaid te houden om wiebelen te voorkomen.
8. Vergrendelingsknoppen zwaluwstaartzadel: Compatibel met Vixen/Losmandy zwaluwstaartstangen.
9. Automatische geleiding: ST-4-compatibele autogeleidingspoort.
10. USB 2.0-interface: Uitgerust met een USB-B 2.0-poort, die kan worden gebruikt om apparaten aan te sluiten die een USB-verbinding ondersteunen. Deze interface maakt besturing van de ASI-montering en firmware-upgrades mogelijk.
11. BT-knop/Bluetooth-indicatielampje: De BT-knop wordt gebruikt tijdens het Bluetooth-koppelingsproces om de verbinding met de juiste ASI-montering te bevestigen en te vergrendelen, waardoor onbedoelde verbinding met andere apparaten wordt voorkomen.
    Het indicatielampje geeft een continu blauw licht weer wanneer de ASI-montering is ingeschakeld en operationeel is. Zodra de APP succesvol verbinding maakt met de ASI-montering via Bluetooth, gaat het indicatielampje uit. (Opmerking: Bluetooth-verbindingen kunnen alleen tot stand worden gebracht via de ASI Mount APP-interface.)
12. HC: Handbedieningsinterface – wordt gebruikt om het handbedieningsapparaat aan te sluiten.
13. DC12V5A: Stroominvoerinterface. Het vereist een 12V-voeding met een stroomsterkte tussen 3A en 5A en een DC-connector van D5,5×2,1 mm met een middenpositieve, buitennegatieve polariteit (wat betekent dat de interne connector positief (+) is en de buitenste afscherming negatief (-)). Er wordt een laagspanningsalarm geactiveerd en de zoemer van de ASI-montering klinkt als de spanning onder de 10,8 V komt, wat aangeeft dat de stroom onvoldoende is.
14. Status: Het is een indicatielampje voor de bedieningsmodus. Rood licht voor de equatoriale modus, groen licht voor de alt-azimutmodus. Het knippert rood en groen wanneer de tijd- en locatie-informatie niet is gesynchroniseerd met de ASI-montering. Eenmaal gesynchroniseerd, blijft het licht branden in de kleur van de modus.
15. Hoogteschaal: Geeft de huidige hoogte van de ASI-montering aan van 0° tot 90°.
16. Zwaluwstaartzadelplaat: Ontworpen voor het monteren en vastzetten van de zwaluwstaartplaat van de telescoop, compatibel met Vixen/Losmandy-zwaluwstaartstangen.
17. DC-stroompoort: DC 12V 5A, kan ASI-montering van stroom voorzien en ook externe apparaten zoals de ASIAIR van stroom voorzien.
18. Type-C-poort: Kan worden gebruikt om de ASI-montering te bedienen, de firmware bij te werken, enz., en om verbinding te maken met apparaten met een Type-C-interface (zoals ASIAIR) of een computer (met dezelfde functionaliteit als de vorige USB 2.0).

Introductie van de handbediening

1. Indicatielampje: Geeft de huidige werksnelheidsmodus van de ASI-montering aan. Een rood lampje dat brandt, betekent een hoge snelheidsmodus (20-1440 keer de siderische snelheid), terwijl een rood lampje dat uit is een lage snelheidsmodus aangeeft (1, 2, 4, 8 keer de siderische snelheid).
2. Richtingbesturingsjoystick: Door de joystick te duwen, is traploze snelheidsregeling in acht richtingen mogelijk en door de joystick verticaal in te drukken, wordt geschakeld tussen hoge en lage snelheidsmodi.
3. T-knop: Klik om de tracking in of uit te schakelen. Wanneer de tracking is ingeschakeld, gaat het rode lampje op de T-knop branden en knippert de statusindicator van de ASI-montering rood (groen) in de equatoriale (alt-azimut) modus.
4. Annuleerknop: Implementeert annuleringsfunctie, ASI-montering op nul zetten en modus schakelen.

Functie annuleren: Druk kort om functies te annuleren, zoals het stoppen van het GOTO-proces op de ASI-montering door op de annuleerknop te drukken.
ASI-montering op nul zetten: Houd 3 seconden ingedrukt om de ASI-montering terug te zetten naar de uitgangspositie.
Modus schakelen: Terwijl de ASI-montering is uitgeschakeld, houdt u de annuleerknop ingedrukt zonder deze los te laten, totdat het indicatielampje van kleur verandert nadat de ASI-montering is ingeschakeld, waarna u de knop kunt loslaten, wat aangeeft dat het schakelen van de modus op de ASI-montering is gelukt.

Hoe de huidige modus van de equatoriale montering te bepalen?
Nadat u de equatoriale montering hebt ingeschakeld, als het indicatielampje binnen de eerste 5 seconden rood is, geeft dit de equatoriale monteringsmodus aan; als het groen is, geeft dit de alt-azimut monteringsmodus aan.

Opmerking:
Hoe de Wi-Fi-informatie voor de handbediening te verkrijgen:
Elke handbediening heeft een zilveren naamplaatje aan de achterkant met de Wi-Fi-informatie voor die handbediening, inclusief de SSID en het wachtwoord voor de Wi-Fi van de handbediening.

Als u het Wi-Fi-wachtwoord van de handbediening bent vergeten: (De handbediening heeft een ingebouwde Wi-Fi-module voor draadloze bediening en firmware-upgrades.)
Als u het Wi-Fi-wachtwoord van de handbediening bent vergeten, kunt u het opnieuw instellen door de tracking- en annuleerknop op de ASI-montering ingedrukt te houden terwijl deze is uitgeschakeld. Houd deze knoppen ingedrukt tot 5 seconden nadat de ASI-montering is ingeschakeld, waarna het indicatielampje van de handbediening knippert, wat aangeeft dat u de knoppen kunt loslaten. Hiermee wordt het Wi-Fi-wachtwoord teruggezet naar het standaardwachtwoord: 12345678.

Het product monteren

Montering installeren

*Statiefmodel: ZWO-koolstofvezel TC40 (optioneel)

Vouw het statief uit

Installeer de zilveren montageplaat:
Verwijder de drie M6-schroeven van de zilveren montageplaat op het statief en vergrendel vervolgens de montageplaat stevig op de montering.

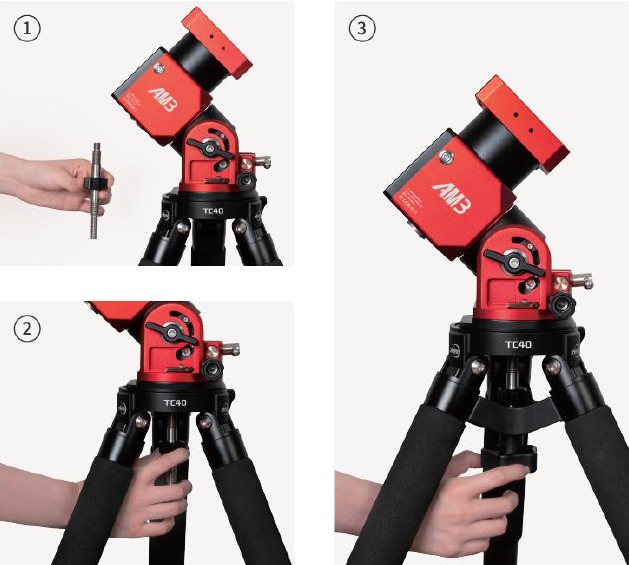

Installeer de ASI-montering op het statief:
Plaats de ASI-montering op het statief, installeer de 3/8" stang in de juiste richting (zoals weergegeven in de eerste afbeelding hierboven). Plaats vervolgens de spreidplaat om de statiefpoten omhoog te duwen. Draai vervolgens de vergrendelknop met de klok mee om hem vast te zetten.

Handbediening monteren

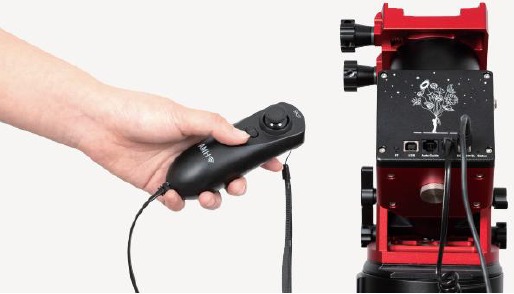

Sluit de handbedieningskabel aan op de HC-interface op het voorpaneel van de montering. Er is een Wi-Fi-adapter geïntegreerd in de handbediening, zodat u draadloos verbinding kunt maken met de handbediening en vervolgens de montering kunt bedienen.

Optionele accessoire-installatie

Verbinding van pilaarverlengstuk met equatoriale montering (optioneel)

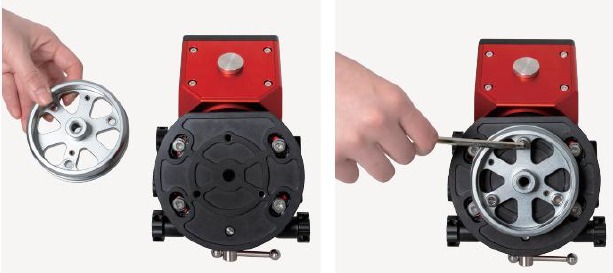

1. Monteer de montageplaat op de equatoriale montering
   Verwijder de drie M6-schroeven die worden gebruikt om de montageplaat op het statief te bevestigen en vergrendel vervolgens de montageplaat stevig op de equatoriale montering.

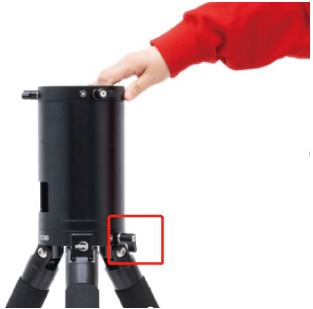

2. Montage van het pilaarverlengstuk op het statief:
   Monteer de pilaarverlengstukbehuizing op het statief en draai de knoppen op het statief vast om het op zijn plaats te bevestigen.

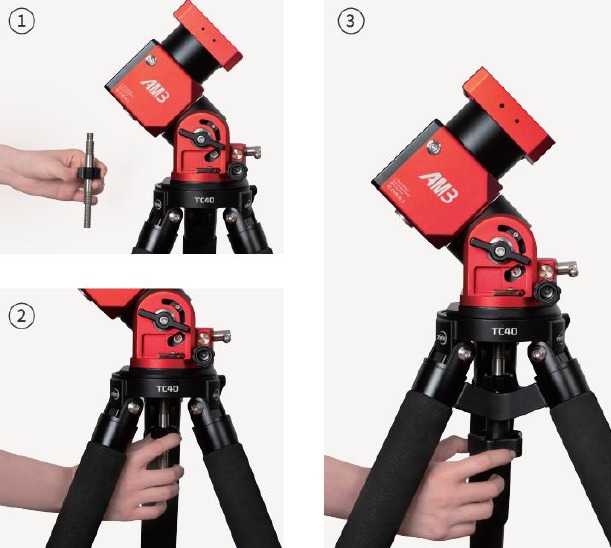

   Plaats de multifunctionele steunstang zoals weergegeven in de onderstaande afbeelding (zie afbeelding 1), draai de knop op de multifunctionele steunstang met de klok mee en draai deze vast, plaats vervolgens de statiefspreider en draai de knop met de klok mee om deze op zijn plaats te vergrendelen.


3. Monteer de ASI-monteringbehuizing op het pilaarverlengstuk en draai de knoppen op het pilaarverlengstuk vast.

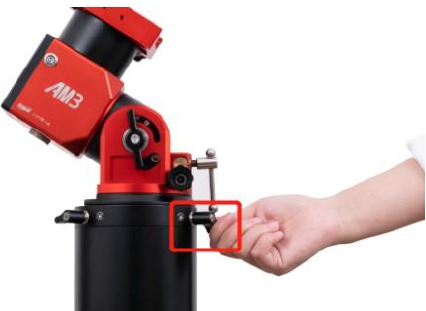

4. De installatie van het pilaarverlengstuk is voltooid.


Contragewichtstang/contragewichten installeren (optioneel)
Hoe te bepalen of contragewichten moeten worden geïnstalleerd
Als het totale gewicht van de telescoop en de bijbehorende apparatuur minder is dan 8 KG, kan de equatoriale montering worden gebruikt zonder contragewichten te installeren; als het totale gewicht echter meer dan 8 KG bedraagt, moet de equatoriale montering contragewichten gebruiken en mag het totale gewicht niet meer dan 13 KG bedragen (het contragewicht moet worden vastgezet op een contragewichtstang van niet meer dan 25 cm lang).
Om de stabiliteit van het hele systeem te garanderen, is het raadzaam om contragewichten te gebruiken wanneer het totale gewicht van de telescoop en de bijbehorende apparatuur 8 KG bereikt. De contragewichtstang heeft een schroefdraadinterface met een grove schroefdraadmaat van M12×1,75.

Stappen voor het installeren van de contragewichtstang/contragewichten:

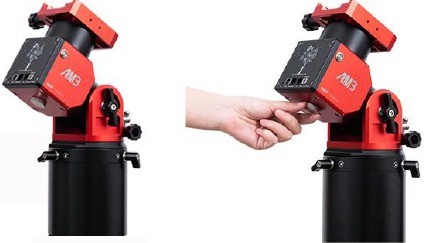

1. Zoek het schroefgat voor de contragewichtmontage aan de onderkant van de ASI-monteringseenheid.
2. Draai de beschermende moer van het schroefdraadgat van de contragewichtstang tegen de klok in los totdat deze volledig is losgeschroefd en verwijderd, waardoor het schroefgat wordt blootgelegd.

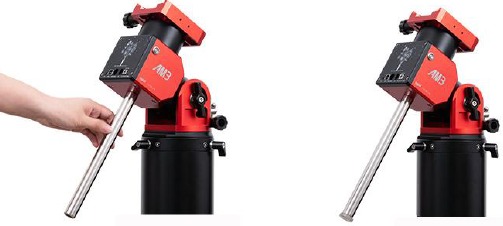

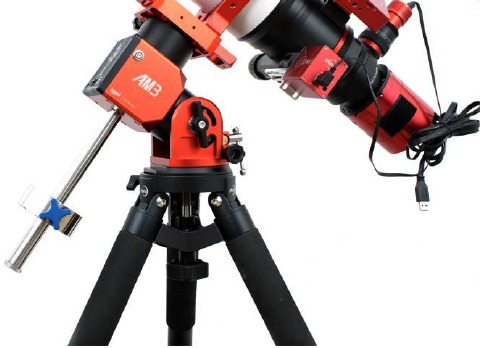

3. Lijn de contragewichtstang uit met het schroefgat en draai deze met de klok mee vast en installeer vervolgens de contragewichten.

4. Installeer de moer die in stap 2 is verwijderd op het uiteinde van de contragewichtstang.


ASIAIR installeren (optioneel)
Installeer en bevestig de zoekerbereikgleuf (als deze nog niet op de telescoop zit) op de bevestigingsgaten van de zoekerbereikgleuf aan de zijkant van de telescoop. Bevestig vervolgens de ASIAIR aan de zoekerbereikgleuf.

Hoe het product te gebruiken

Hoe de hoogte aan te passen van de eerste versnelling naar de tweede versnelling

De hoogteaanpassing van de ASI Mount equatoriale montering is verdeeld in twee versnellingsposities, met een bereik van 0 tot 60 graden voor de eerste versnelling en 30 tot 90 graden voor de tweede versnelling. Wanneer de equatoriale montering in de eerste versnelling staat, kan de maximale aanpassingshoek slechts 60 graden bereiken; om een grotere hoek te bereiken, moet u een inbussleutel gebruiken om de "hoogte versnellingspositie aanpassingsschroeven" aan beide zijden van het hoofdgedeelte los te draaien. Vervolgens kunt u de montering draaien en de "hoogte fijnregelknop" aanpassen aan de tweede versnelling (bij de 90-gradenmarkering op de hoogteschaal). Draai na de aanpassing de schroeven aan beide zijden vast om een aanpassingsbereik van 30 tot 90 graden te bereiken (zorg ervoor dat de hoogtespanner in een ontspannen toestand is bij het aanpassen van de hoogte). Het wordt aanbevolen om de versnellingspositie van de equatoriale montering aan te passen wanneer deze geen belasting draagt.

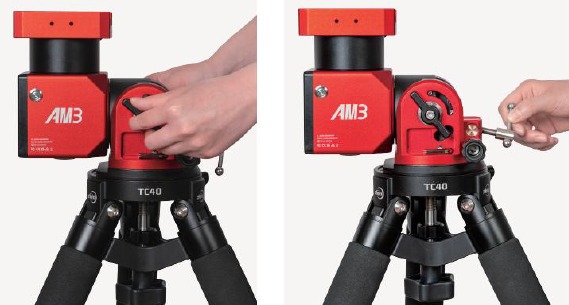

Pas de hoogte aan van de eerste versnelling naar de tweede versnelling (Pas de hoogtehoek aan van 0° tot 90°), als volgt:
Maak de hoogtespanner aan beide zijden los. Draai de hoogte fijnregelknop met de klok mee totdat de zeskantschroef (de hoogte versnellingspositie aanpassingsschroef) volledig zichtbaar is vanuit het gat (ongeveer in de eerste versnelling, 40° positie).

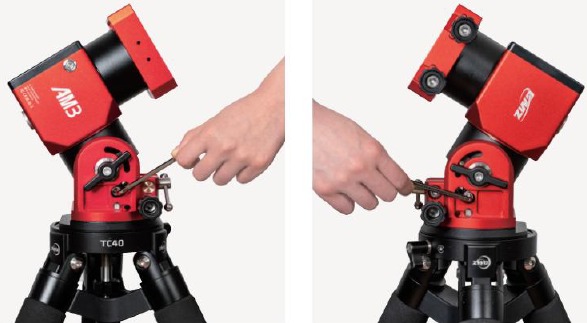

Draai met een inbussleutel de zeskantschroeven aan beide zijden tegen de klok in om ze volledig los te draaien.

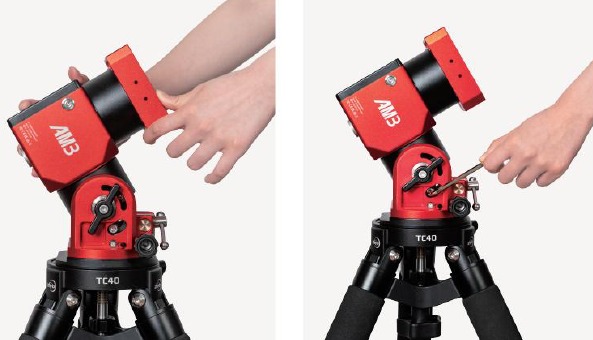

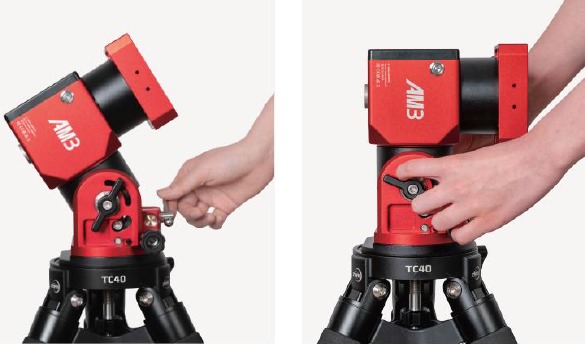

Manipuleer de equatoriale montering om de "hoogte fijnregelknop" te verschuiven en aan te passen, waardoor de zeskantschroef naar het onderste uiteinde van de glijrail van het gat kan glijden, waarbij de schaalschroef de 90° positie aangeeft. Maak tegelijkertijd de zeskantschroef vrij en draai de zeskantschroeven aan beide zijden weer vast (Opmerking: Zorg ervoor dat u na het aanpassen van de versnellingspositie de versnellingsschroeven stevig vastdraait; anders kan de apparatuur losraken en kan de versnellingsaanpassingsfunctie gemakkelijk beschadigd raken).

Op dit punt bevindt de equatoriale montering zich in de tweede versnellingspositie. In deze staat kan de montering de hoogtehoek aanpassen binnen een bereik van 30° tot 90°. Draai na het voltooien van de aanpassing de hoogtespanner vast.

Om van de tweede versnelling naar de eerste versnelling aan te passen, volgt u gewoon de omgekeerde stappen. (Opmerking: Wanneer de hoogteschaal op 65° staat, draai dan de [hoogte aanpassingsversnellingschroef] vast.)

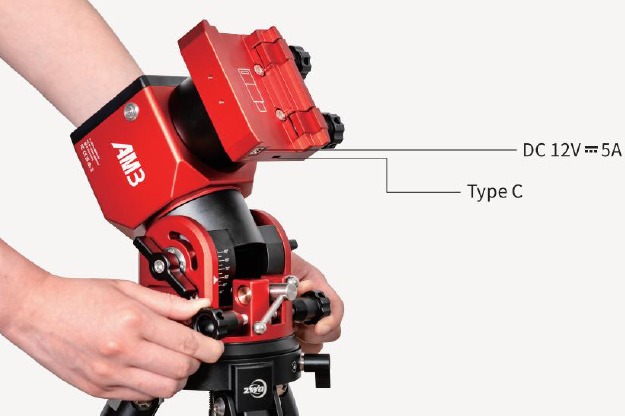

Hoe de azimutschaal aan te passen

Draai de Azimut fijnregel knoppen in tegengestelde richting van elkaar om de azimutschaal van de ASI Mount aan te passen. Het is het beste om de knoppen lichtjes vast te draaien om wiebelen te voorkomen.

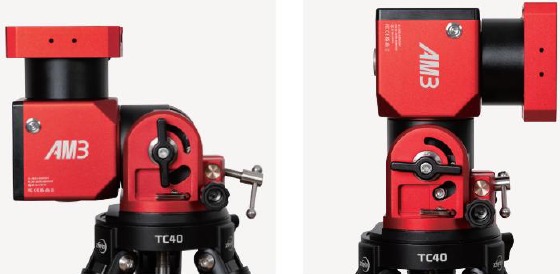

Hoe te schakelen tussen de equatoriale/alt-azimut modus

Het indicatielampje dat constant rood is, geeft de equatoriale monteringsmodus aan, terwijl een constant groen de hoogte-azimut (alt-az) modus aangeeft. Voordat de equatoriale montering GPS- en tijdinformatie verkrijgt, blijft het indicatielampje slechts 5 seconden branden en gaat het vervolgens naar een knipperende toestand, afwisselend tussen rood en groen. Modusschakeling: [Herinnering: Schakel voordat u van modus wisselt de equatoriale montering uit en verwijder eventuele belasting.]

Om van de equatoriale monteringsmodus naar de hoogte-azimut modus te schakelen:
Sluit de handbediening aan. Houd de [CANCEL] (ANNULEREN) knop lang ingedrukt en zet vervolgens de ASI Mount aan. Wacht tot het indicatielampje groen wordt voordat u de [CANCEL] (ANNULEREN) knop loslaat. Pas vervolgens de hoogtehoek van de ASI Mount aan op 90° (voor specifieke handelingen, zie het gedeelte "Hoe de hoogte aan te passen van de eerste versnelling naar de tweede versnelling"). De ASI Mount is nu succesvol overgeschakeld naar de hoogte-azimut modus.

Om van de hoogte-azimut modus naar de equatoriale monteringsmodus te schakelen:
Sluit de handbediening aan. Houd de [CANCEL] (ANNULEREN) knop lang ingedrukt en zet vervolgens de ASI Mount aan. Wacht tot het indicatielampje rood wordt voordat u de [CANCEL] (ANNULEREN) knop loslaat. Pas vervolgens de hoogtehoek van de ASI Mount aan zodat deze overeenkomt met de breedtegraadwaarde van uw locatie (voor specifieke handelingen, zie het gedeelte "Hoe de hoogte aan te passen van de eerste versnelling naar de tweede versnelling"). De ASI Mount is nu succesvol overgeschakeld naar de equatoriale monteringsmodus.

Opmerking 1:
Nadat de ASI Mount is ingeschakeld, als het indicatielampje afwisselend rood en groen knippert na een constante verlichting van 5 seconden, moet u de ASI Mount verbinden met de relevante app of computer om locatie- en tijdinformatie te synchroniseren. Zodra de synchronisatie is voltooid, keert het indicatielampje terug naar de weergave van de werkmodusstatus.

Opmerking 2:
Zorg er na het wisselen van modus op de equatoriale montering voor dat u de versnellingspositie aanpassingsschroef vastdraait. Anders kan het apparaat losraken.

Opmerking 3:

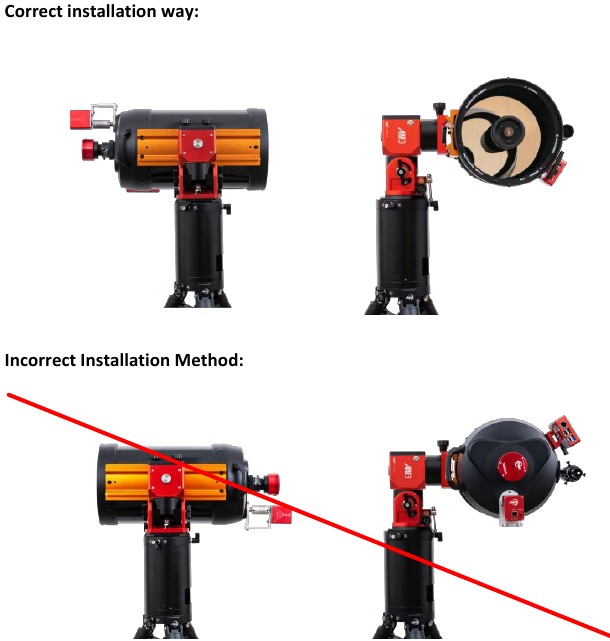

Wanneer u de telescoop in de hoogte-azimut modus installeert, positioneer dan de telescoopbuis zo dat deze naar de linkerkant wijst, zoals weergegeven in het bovenstaande diagram (wanneer de hoogte-azimut zich in de nulpositie bevindt, moet de span knop van de zwaluwstaartgleuf naar boven wijzen). Als de telescoop in de tegenovergestelde richting is geïnstalleerd, kunnen er tijdens de GOTO-procedure trackingfouten optreden.

Hoe het product op een pc te bedienen

Voorbereiding: Schakel de ASI Mount in en gebruik de ZWO USB-B naar USB-A 2.0-kabel om de USB-poort op de ASI Mount en de USB-A-poort op uw pc aan te sluiten.

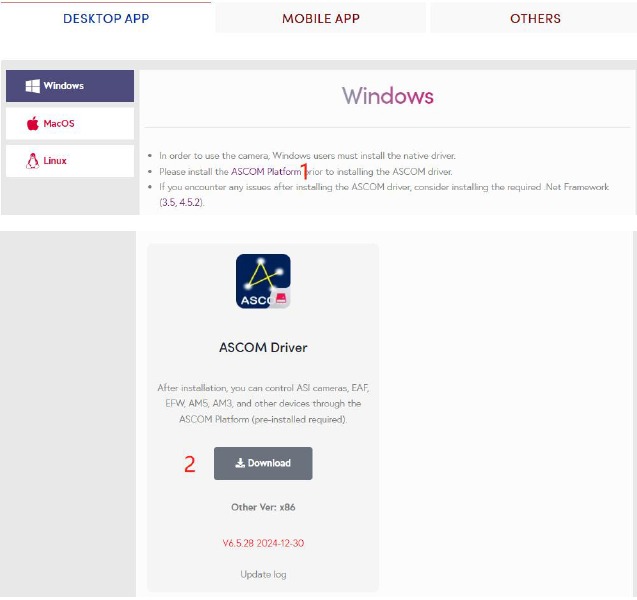

1. Ga naar de officiële ZWO-website: https://www.zwoastro.com/software/

2. Klik om het ASCOM Platform en het ASCOM-stuurprogramma te downloaden.

3. Dubbelklik om het ASCOM Platform en het ASCOM-stuurprogramma te installeren.
4. Download en installeer softwaretoepassingen die het ASCOM-stuurprogramma ondersteunen, zoals ASI Studio, MaxIm DL, NINA, SGP en andere computersoftware.

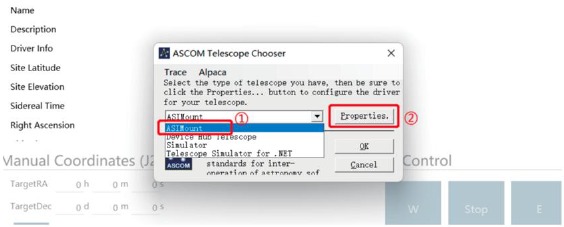

In het gedeelte equatoriale montering van de bijbehorende software,

1. selecteer ASI Mount

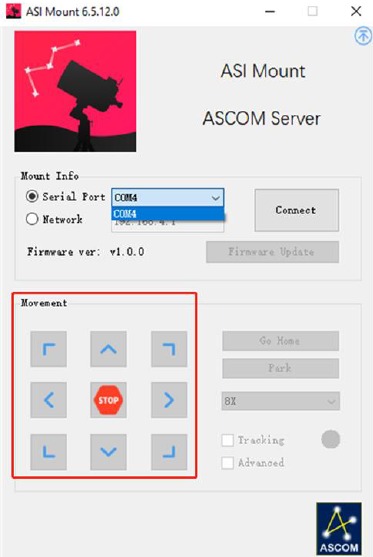

2. klik op [Properties] (Eigenschappen), en er verschijnt een nieuw dialoogvenster.

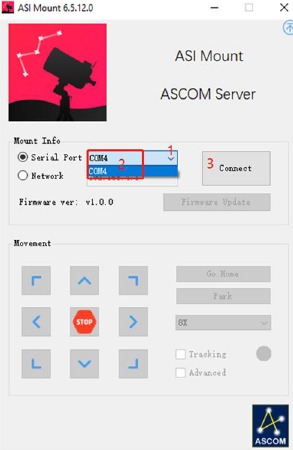

1. 1. Klik op de vervolgkeuzemenu knop in het nieuwe venster.
   2. Selecteer een poort (*).
   3. Klik vervolgens op [Connect] (Verbinden) om de equatoriale montering aan de computer te koppelen.

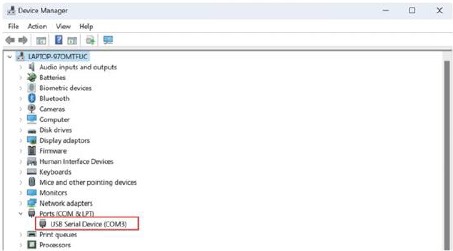

* Opmerking: Het poortnummer dat u moet selecteren, vindt u in Computerbeheer, zoals hieronder weergegeven. U kunt ook elke seriële poort die wordt aangeboden in de ASI Mount ASCOM-interface één voor één proberen.

2. Succes! Klik op de richtingtoetsen die in de onderstaande afbeelding zijn gemarkeerd of houd ze lang ingedrukt om de beweging van de ASI Mount te regelen.


Hoe het product te bedienen via ASIAIR

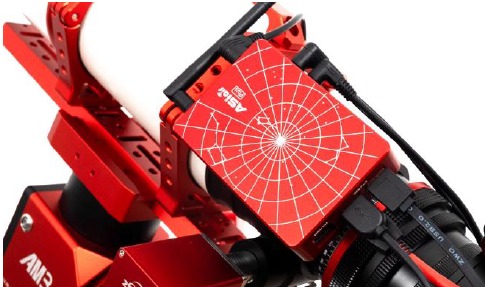

1. Het wordt aanbevolen om de ASIAIR op een geschikte locatie te bevestigen.

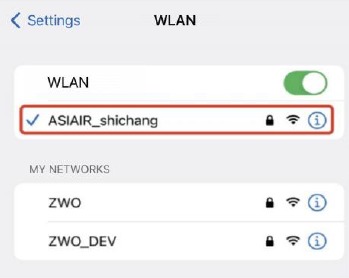

2. Nadat u het systeem hebt ingeschakeld, selecteert u het bijbehorende ASIAIR draadloze signaal in de Wi-Fi-instellingen van uw mobiele apparaat.

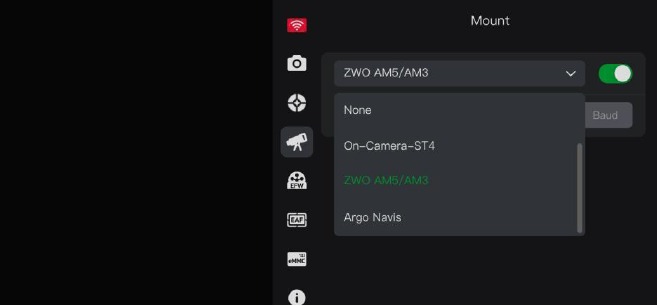

3. Open de ASIAIR APP, ga naar de selectiepagina van de equatoriale montering, kies ZWO ASI Mount en druk vervolgens op de knop om de applicatie te starten (de poort wordt weergegeven als verbonden en de verschillende parameters van de bijbehorende equatoriale montering worden op de pagina weergegeven).

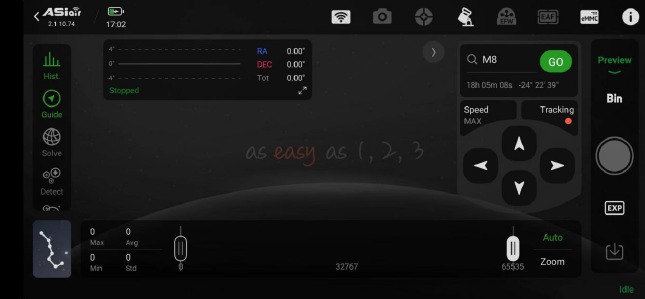

4. Keer terug naar de hoofd pagina van de APP om verschillende apparaten in te stellen of te activeren, en u kunt de equatoriale montering via ASIAIR bedienen.


Hoe het product te bedienen via Bluetooth/Wi-Fi

1. Installeer de "SkyAtlas" APP
   Scan de QR-code met uw smartphone zoals hieronder weergegeven om de "SkyAtlas" APP te downloaden en te installeren:

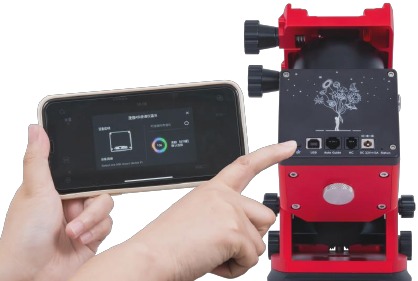

2. Hoe de ASI Mount via Bluetooth te bedienen
   De ASI Mount unit is uitgerust met een ingebouwde Bluetooth-module. Als u vergeet de handbediening mee te nemen wanneer u uitgaat, kunt u de ASI Mount via de APP bedienen door via Bluetooth verbinding te maken.
   Als volgt:

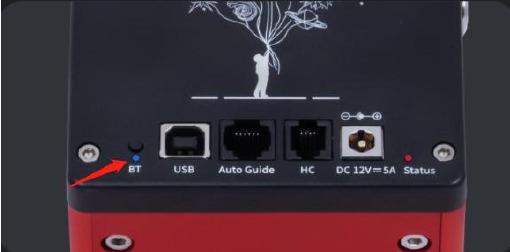

   1. ASI Mount statusbevestiging:
      Controleer of het [BT] indicatielampje op de ASI Mount unit constant blauw brandt. Een constant blauw licht geeft aan dat de ASI Mount klaar is om verbinding te maken. Als het licht niet constant blauw is, betekent dit dat de ASI Mount momenteel niet kan worden aangesloten. U kunt de status van de ASI Mount controleren en deze opnieuw opstarten, of de [BT] knop 5 seconden ingedrukt houden en vervolgens de status van het indicatielampje controleren.

   2. Bluetooth verbinding:

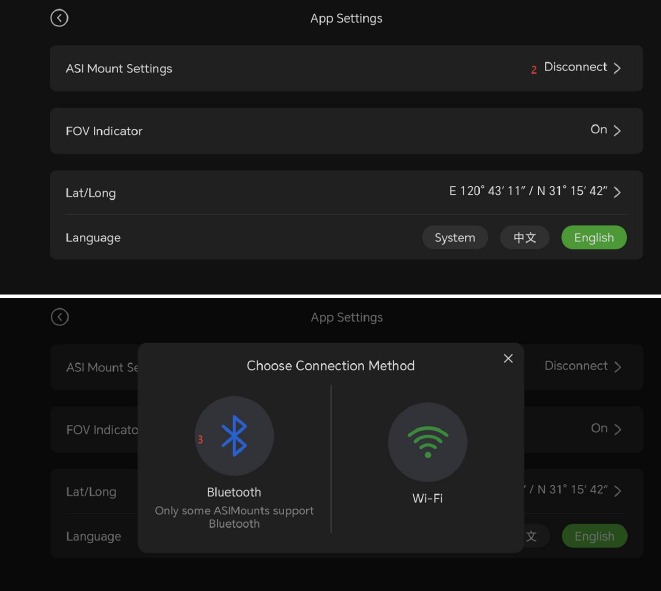

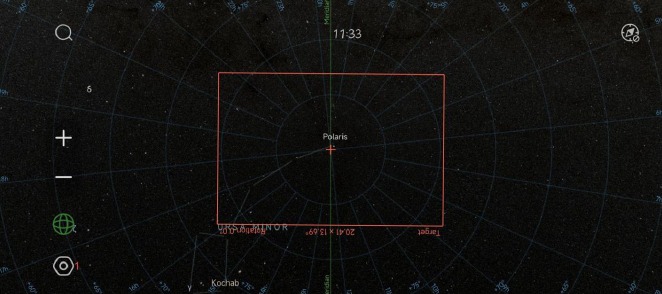

      Start de [SkyAtlas] APP; de homepage wordt weergegeven zoals in de volgende afbeelding. Klik op het "1" pictogram om het [APP Setting] (APP instelling) promptvak te openen, klik vervolgens op "2" om "Choose Connection Method" (Kies verbindingsmethode) te openen en kies "3" Bluetooth.


   3. Verbindingsbevestiging:
      Maak verbinding met de vereiste ASI Mount uit de equatoriale monteringslijst die door de APP wordt verstrekt. Tijdens het verbindingsproces, wanneer het [BT] indicatielampje knippert, moet u op de [BT] knop op de ASI Mount drukken om het apparaat te bevestigen. Nadat de verbinding tot stand is gebracht, wordt het [BT] indicatielampje uitgeschakeld.

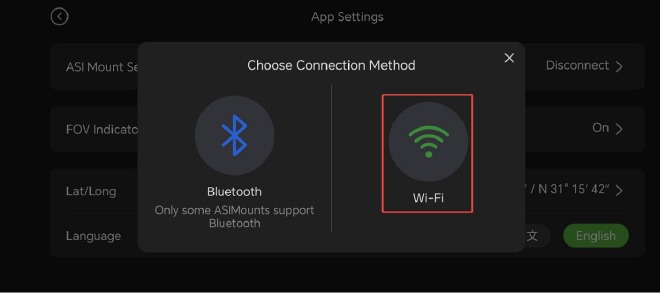

3. Hoe de ASI Mount via Wi-Fi te bedienen
   Schakel de ASI Mount in en zet hem aan. Sluit de handbediening aan en ga vervolgens naar de Wi-Fi-instellingenpagina op uw mobiele apparaat. Selecteer en maak verbinding met de Wi-Fi-hotspot van de handbediening, meestal met de naam [AMH_XXXXXX]. Zodra de verbinding tot stand is gebracht, keert u terug naar de app. Nadat de app een succesvolle Wi-Fi-verbinding heeft bevestigd, kunt u de equatoriale montering gaan bedienen.


Hoe de firmware te upgraden

Firmware bijwerken met APP

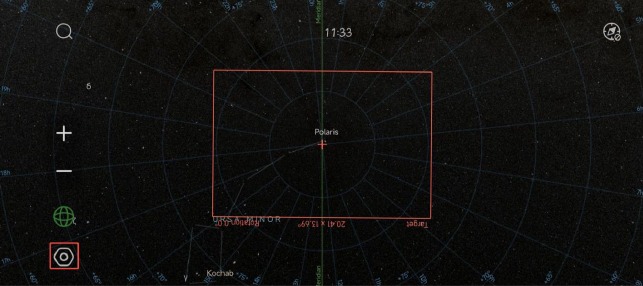

1. Open de SkyAtlas APP en maak verbinding met de WiFi van de ASI Mount handbediening.

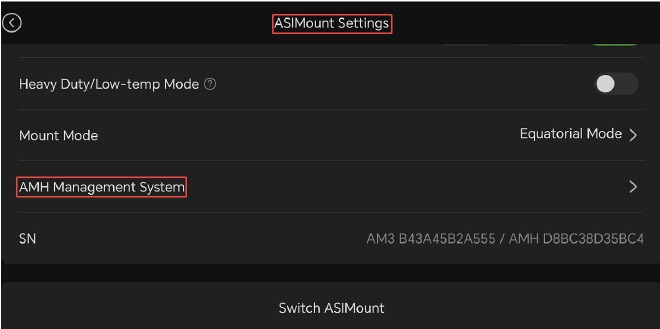

2. Tik op het monteringspictogram om de instellingenpagina te openen.

3. Tik op "AMH Management System" (AMH beheersysteem) om de firmware-updatepagina te openen.

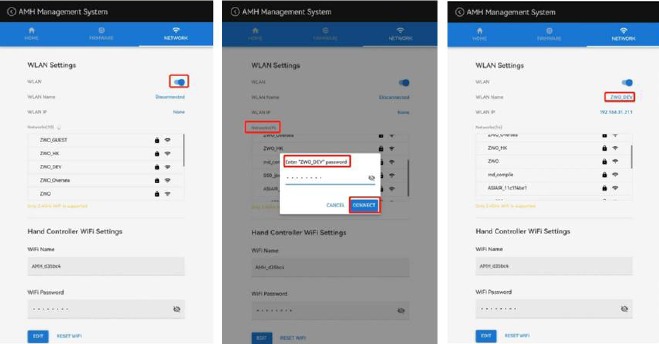

4. Ga naar "NETWORK" (NETWERK) en schakel WLAN in om de huidige AM3 WiFi te overbruggen naar uw thuisrouter netwerk (ZWO_DEV in ons geval).

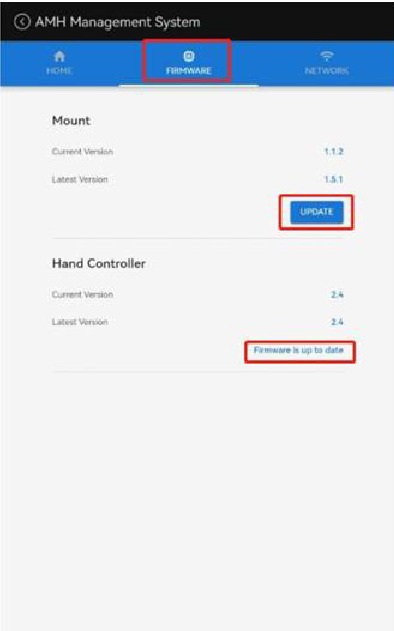

Klik vervolgens op "FIRMWARE" om de firmware-update voor de handbediening of de montering te starten.

Firmware-upgrade via ASCOM
Open het ASCOM-platform en volg de onderstaande stappen:

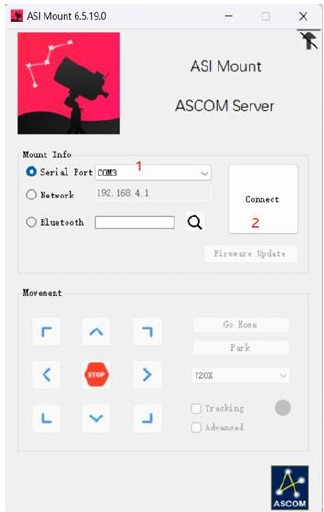

1. Sluit de ASI Mount aan op uw computer met behulp van een USB 2.0-kabel. Zorg ervoor dat u de juiste "Serial Port" (Seriële poort) selecteert.

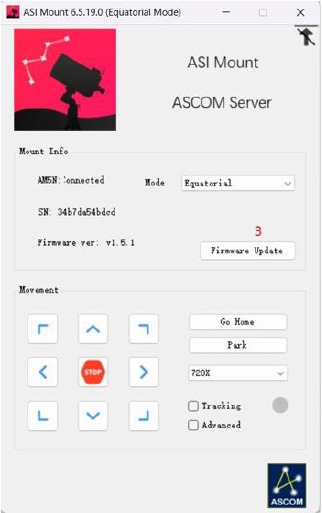

2. Klik op "Connect" (Verbinden) om de communicatie met de ASI Mount tot stand te brengen.

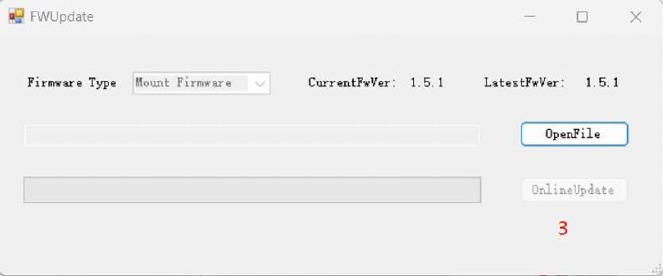

3. Klik op "Firmware Update" (Firmware bijwerken) om de firmware-upgrade-interface te openen. Klik op "Open File" (Bestand openen) om een lokaal firmwarepakket te selecteren en te installeren.
   (Zorg ervoor dat het firmwarebestand van tevoren is gedownload.)


Of klik op "Online Update" (Online bijwerken) om de nieuwste firmware van de server te downloaden en te installeren.

4. Wacht tot het firmware-updateproces is voltooid.

Firmware-upgrade via ASIStudio
Open ASIStudio op uw computer en volg de onderstaande stappen:

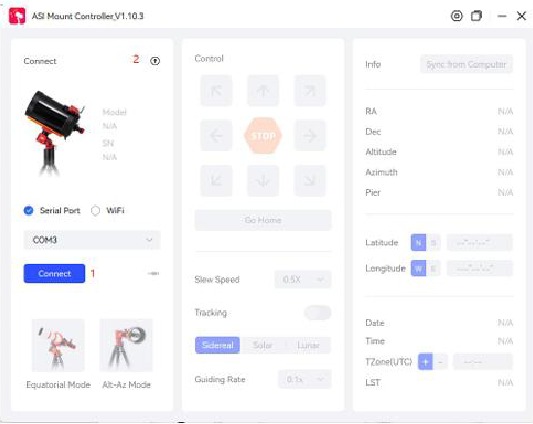

1. Sluit de ASI Mount aan op uw computer met behulp van een USB 2.0-kabel.
   Zorg ervoor dat u de juiste "Serial Port" (Seriële poort) verbinding selecteert.

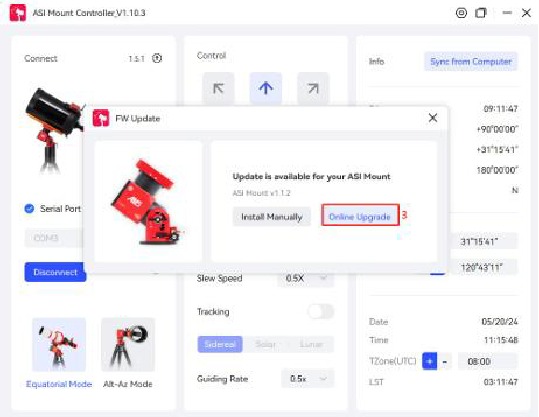

2. Klik op het pijlpictogram om de firmware-updatepagina te openen.

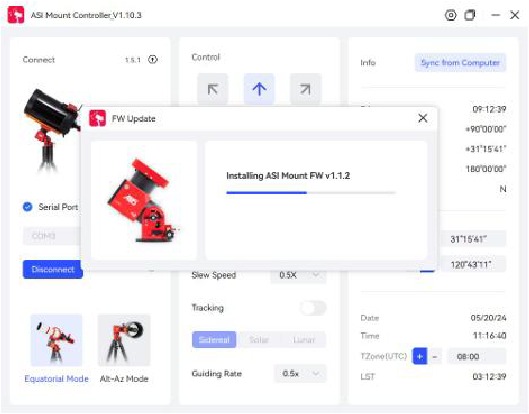

3. Klik op "Install Manually" (Handmatig installeren) om een lokaal firmware-updatebestand te selecteren en te installeren. (Zorg ervoor dat het firmwarebestand van tevoren is gedownload.)
   Of klik op "Online Update" (Online bijwerken) om het nieuwste firmwarebestand rechtstreeks van internet te downloaden en te installeren.

4. Wacht tot het firmware-updateproces is voltooid.


Structurele afmetingen

Klantenservice

Voor software-upgrades kunt u de update rechtstreeks downloaden van de officiële website, " Official Website Homepage - Software. " (Officiële website homepage - software.)
https://www.zwoastro.com
Neem voor reparaties en andere diensten contact met ons op:
E-mailadres: info@zwoptical.com

Referenties

• Software - Ontdekking astrofotografie met ZWO ASTRO
• Home - Ontdekking astrofotografie met ZWO ASTRO

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ZWO AM3-handleiding

Beschikbare talen
