ZWO EFW-handleiding

Introductie

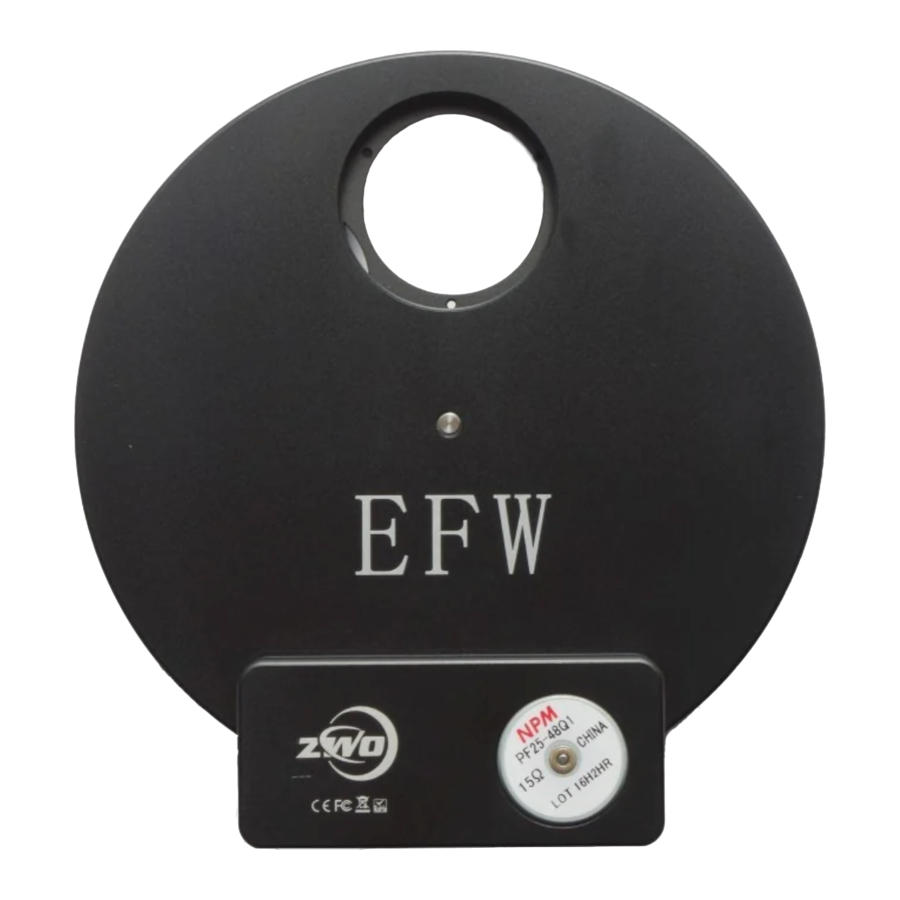

Elektronische filterwielen (EFW) zijn filterwielen die worden gebruikt met monochromatische camera's voor astrofotografie. ZWO biedt verschillende configuraties, afhankelijk van de filtergrootte en het aantal gebruikte filters. Een ZWO EFW heeft eenvoudigweg een USB-verbinding nodig voor gebruik en stroom. U kunt deze bedienen vanaf verschillende hosts, zoals een pc, Arm Linux of Android-smartphone.
Er zijn momenteel drie configuraties van de ZWO EFW beschikbaar:

• 1.25": EFW mini 5 posities, EFW 8 posities
• 36 mm: EFW 7 posities
• 2": EFW 5 posities, EFW 7 posities

Installatie van filters

1.25" & 2" formaat gemonteerde filters: (Let op: filters moeten minder dan 7 mm dik zijn (exclusief de schroefdraad) en de schroefdraad moet minder dan 3 mm dik zijn.)

• Verwijder de schroeven waarmee de achterklep is bevestigd en verwijder de achterklep.
• Plaats het wiel op een plat oppervlak met de voorkant naar beneden.
• Schroef de filters in de wielposities met schroefdraad.
• Plaats de achterklep terug en draai de schroeven vast.

Voor 31 mm, 36 mm & 51 mm niet-gemonteerde filters: (Gebruik de M2-schroeven en -ringen om de filters te bevestigen, die in de verpakking zijn inbegrepen.)

• Verwijder de schroeven waarmee de achterklep is bevestigd en verwijder de achterklep
• Plaats het wiel op een plat oppervlak met de voorkant naar beneden.
• Plaats filters op de filterposities.
• Gebruik de meegeleverde M2-schroeven met ringen om de filters op hun plaats te bevestigen.
• Plaats de achterklep terug en draai de schroeven vast.

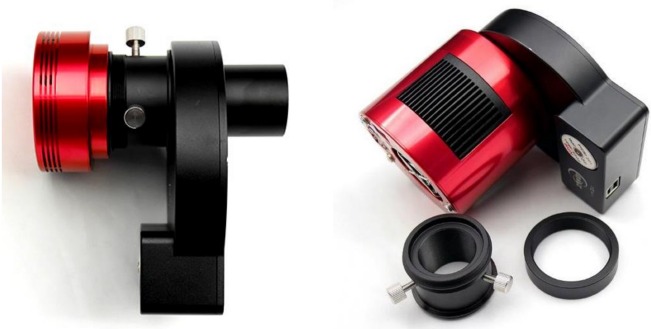

Aansluiten op de camera

U kunt uw camera op de EFW aansluiten met een 1,25"-neusstuk of deze eenvoudigweg rechtstreeks op de M42-interface schroeven. Let op de richting van de EFW wanneer u deze op de ZWO ASI 1600-camera aansluit om ervoor te zorgen dat de filters zo dicht mogelijk bij de sensor zitten om de kans op vignettering te minimaliseren.

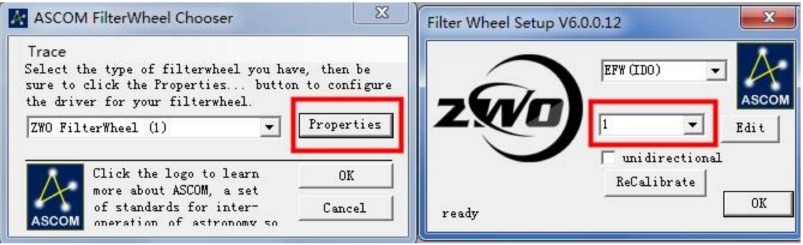

Installatie van stuurprogramma's

ZWO EFW is ontworpen als een USB HID-apparaat (zoals een toetsenbord of muis), dus u hoeft alleen het ASCOM-stuurprogramma te installeren voor gebruik.
Download en installeer het EFW ASCOM-stuurprogramma van onze website of installeer het vanaf de CD-ROM die bij uw EFW is meegeleverd.

Zorg ervoor dat u eerst het ASCOM-platform installeert.

Installeer eerst het ASCOM-platform:
ASCOM Platform 6.2
ASCOM Platform 6.3

EFW-filterwiel ASCOM-stuurprogramma: ZWO EFW ASCOM setup V1.0.0.12

De meeste astro-imagingsoftware ondersteunt de ZWO EFW via ASCOM, zoals Sharpcap, Firecapture, MDL, SkyX, SGP, APT, enz... U kunt de EFW ook bedienen via het ASCOM-dialoogvenster.

Lees onze ZWO EFW-softwarehandleiding voor meer informatie over het gebruik ervan met verschillende software en besturingssystemen.

Probleemoplossing bij veelvoorkomende problemen met uw product

1. Mijn EFW probeert te bewegen, maar zit vast en kan de juiste positie niet bereiken.
   1. Filter is te dik: Filters (exclusief de schroefdraad) moeten minder dan 7 mm dik zijn en de schroefdraad moet minder dan 3 mm dik zijn.

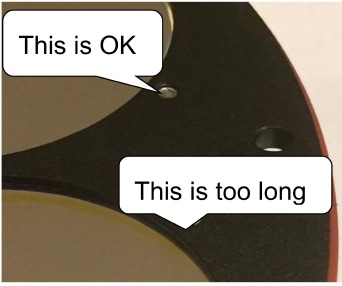

   2. De M2-schroef die wordt gebruikt om het filter te bevestigen, is te lang en zorgt ervoor dat het wiel vastloopt.
   3. De M42-schroefdraad van de scoop of de camera is te lang en steekt in het filterwiel, waardoor het filter of het wiel wordt geraakt, waardoor het vastloopt.

2. Mijn EFW draait, maar stopt nooit, of stopt op de verkeerde positie.

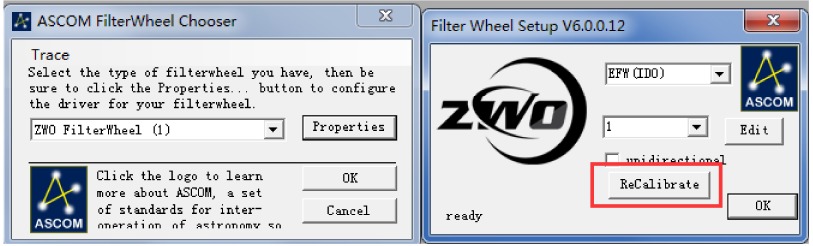

   ZWO EFW gebruikt een infraroodsensor om de wielpositie te controleren. Als de sensor niet goed werkt, kunt u dit meestal oplossen door de EFW opnieuw te kalibreren in het ASCOM-stuurprogramma. Klik eenvoudigweg op "ReCalibrate" (HerKalibreren) in de interface van het ASCOM-stuurprogramma. Het kan tot 60 seconden duren om deze actie uit te voeren.


Als dit uw probleem niet oplost, neem dan contact met ons op via: info@zwoptical.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ZWO EFW-handleiding
