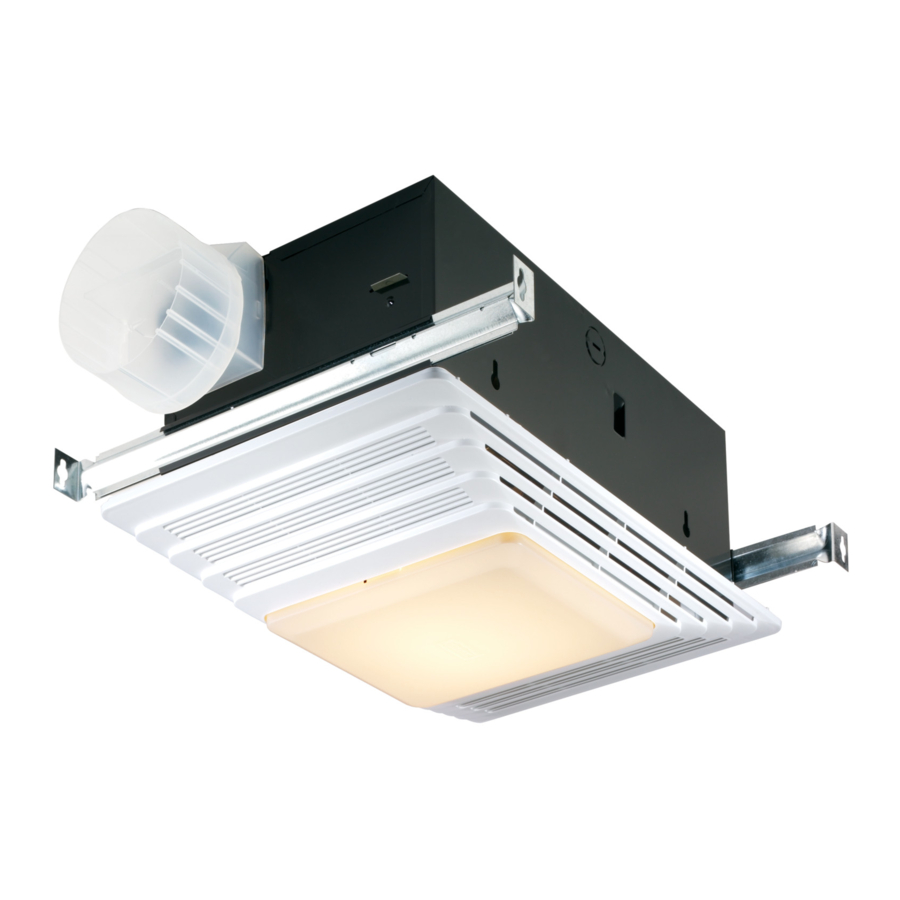

BROAN 655, 659, 657, 655F, 657F, 659F Handleiding

HET APPARAAT VOORBEREIDEN

STAP 1 T/M 3 - ALLEEN APPARATEN MET VERWARMING

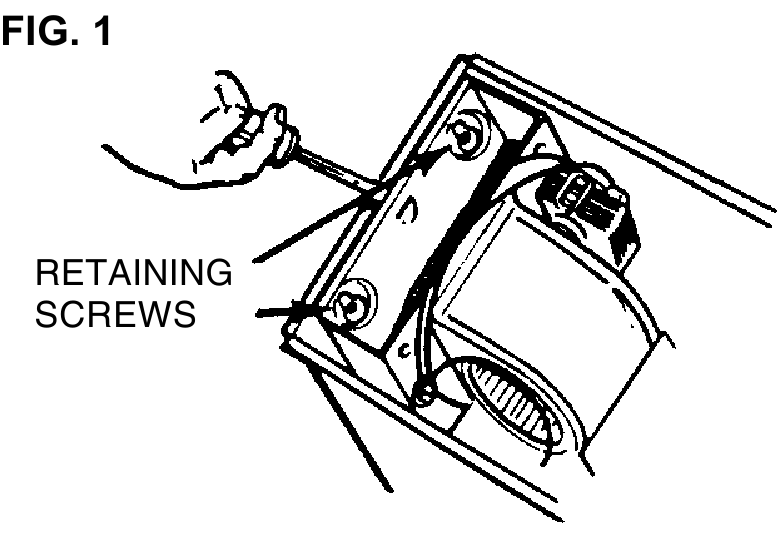

  1. Zorg ervoor dat de verwarmingseenheid is losgekoppeld van de RODE contactdoos.
  2. Draai de twee bevestigingsschroeven aan de binnenkant van de verwarmingsafvoeropening los. Plaats een schroevendraaierpunt tussen de buitenwand van de afvoeropening en de ventilatorbehuizing. Wrik voorzichtig naar buiten totdat de uitlaatafvoer van de steunlip op de buitenbehuizing glijdt. (AFB. 1)
    HET APPARAAT VOORBEREIDEN - Stap 1

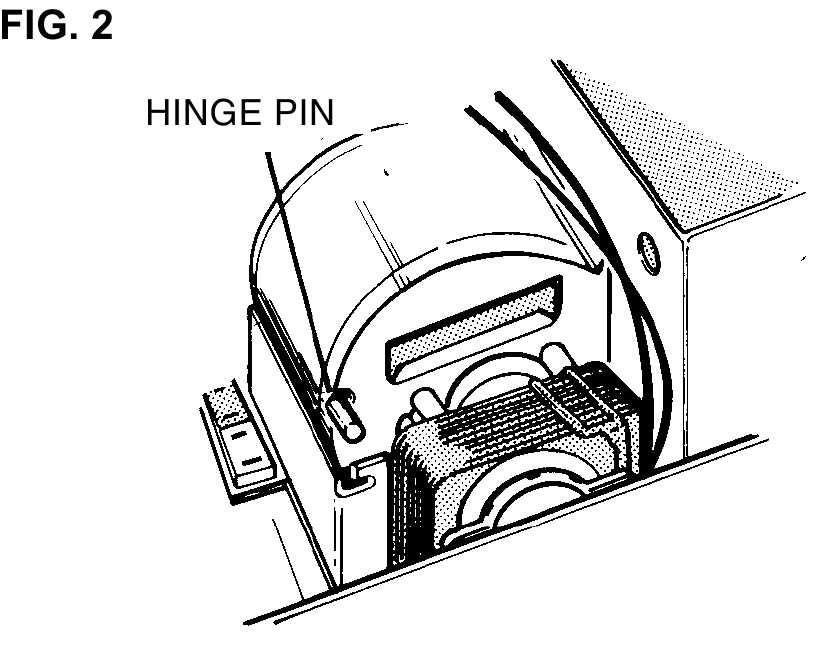

  3. Haak de scharnierpennen los en til de verwarmingseenheid uit de behuizing. (AFB. 2)
    HET APPARAAT VOORBEREIDEN - Stap 2
  1. Koppel de ventilatorconstructie los van de ZWARTE contactdoos. Verwijder de plastic zak en leg deze opzij.
  2. Verwijder de montageschroef en til de ventilatorconstructie voorzichtig uit de behuizing. (AFB. 3)
    HET APPARAAT VOORBEREIDEN - Stap 3

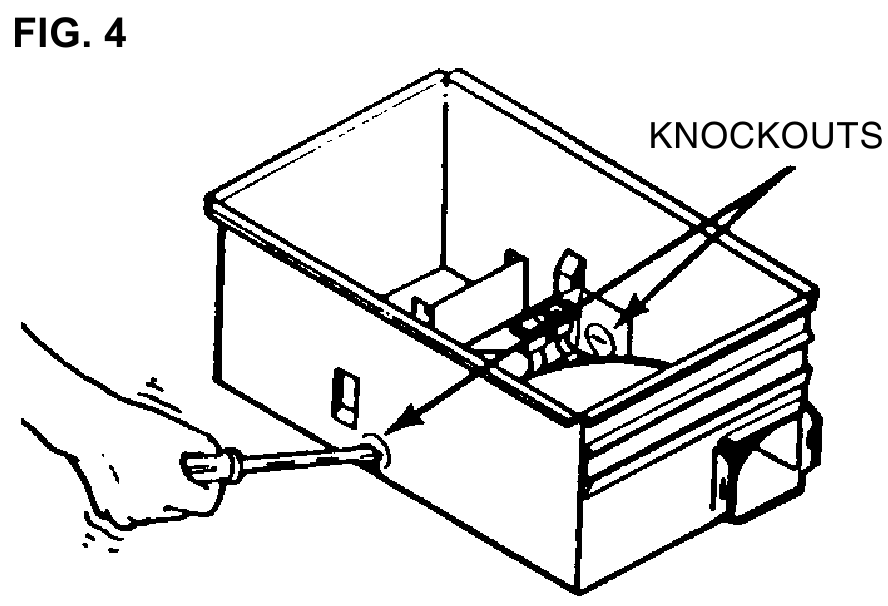

  3. Raadpleeg het bedradingsschema van uw apparaat op de volgende pagina. Verwijder de juiste uitsparing(en) door een schroevendraaier in de sleuven te steken en deze heen en weer te buigen om de lipjes te breken. (AFB. 4)
    HET APPARAAT VOORBEREIDEN - Stap 4
  4. Plaats de verstelbare montagebeugels in de beugelkanalen op de behuizing. (AFB. 5)
    HET APPARAAT VOORBEREIDEN - Stap 5

HET APPARAAT INSTALLEREN

  1. Voor de beste resultaten kiest u een locatie waar de ventilator naar buiten kan worden geventileerd met de kortst mogelijke kanaallengte en het minste aantal bochten.
  2. Plaats het apparaat tussen de balken en schuif de montagebeugels uit. Plaats de beugels zo dat de onderkant van de behuizing gelijk ligt met het afgewerkte plafond. Markeer de bovenkant van het sleutelgat op alle vier de montagebeugels. (AFB. 6)
    HET APPARAAT INSTALLEREN - Stap 1
  3. Verwijder het apparaat tijdelijk en sla de spijkers gedeeltelijk in de balken op alle vier de gemarkeerde plaatsen. (AFB. 7)
    HET APPARAAT INSTALLEREN - Stap 2
  4. Hang het apparaat aan de spijkers en gebruik de in reliëf aangebrachte meetgeleiders om te controleren of het apparaat gelijk ligt met het afgewerkte plafond. Sla de spijkers stevig vast. Voor brede balkafstanden: Een zelftappende schroef nr. 8 x 3/8 kan worden gebruikt om de verlengde beugels aan elkaar te bevestigen en een stevige bevestiging te creëren. Om een geluidsvrije montage te garanderen, krimpt u de beugelkanalen stevig om de montagebeugels. (AFB. 8)

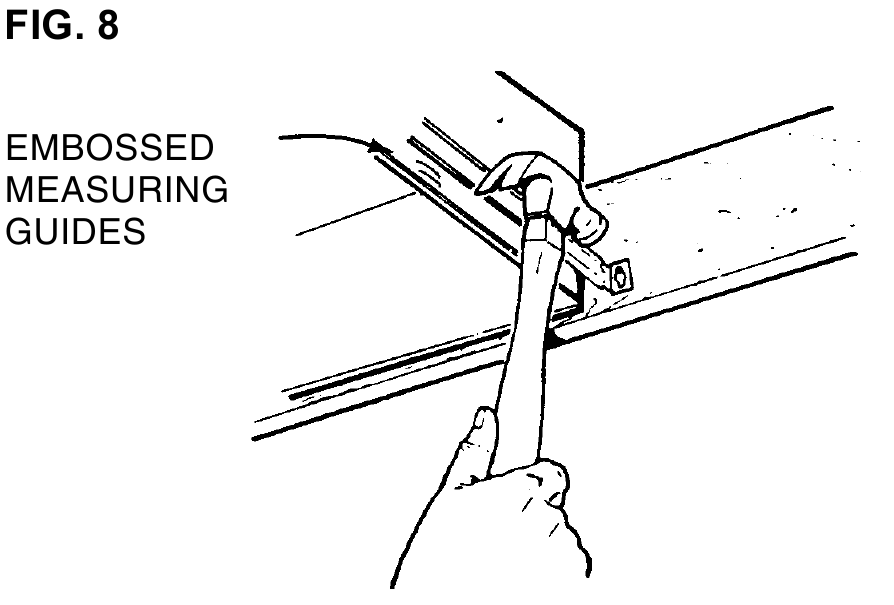

    HET APPARAAT INSTALLEREN - Stap 3

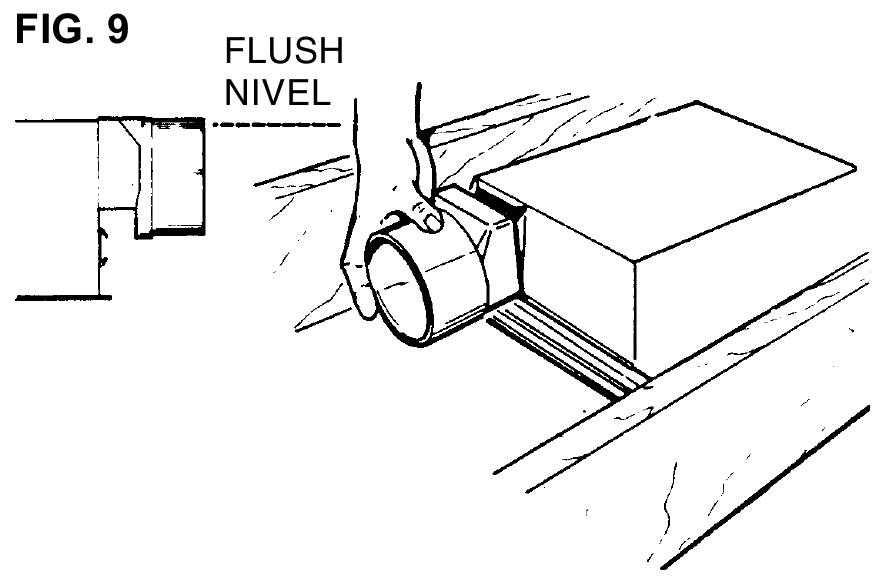

  5. Klik de klep/kanaalaansluiting op de behuizing. Zorg ervoor dat de lipjes op de connector in de behuizingssleuven vergrendelen. (De bovenkant van de klep/kanaalaansluiting moet gelijk liggen met de bovenkant van de behuizing.) (AFB. 9)
    HET APPARAAT INSTALLEREN - Stap 4

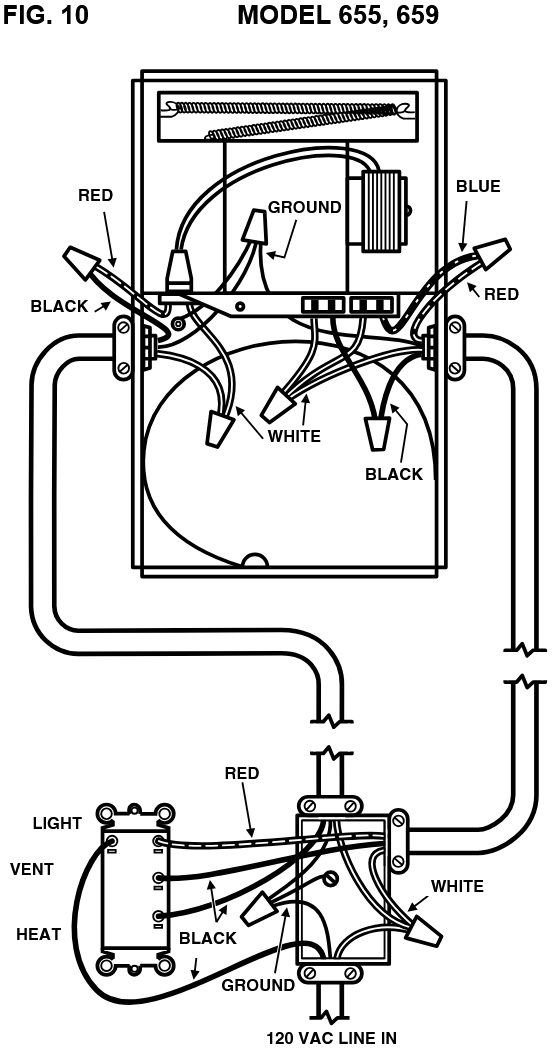

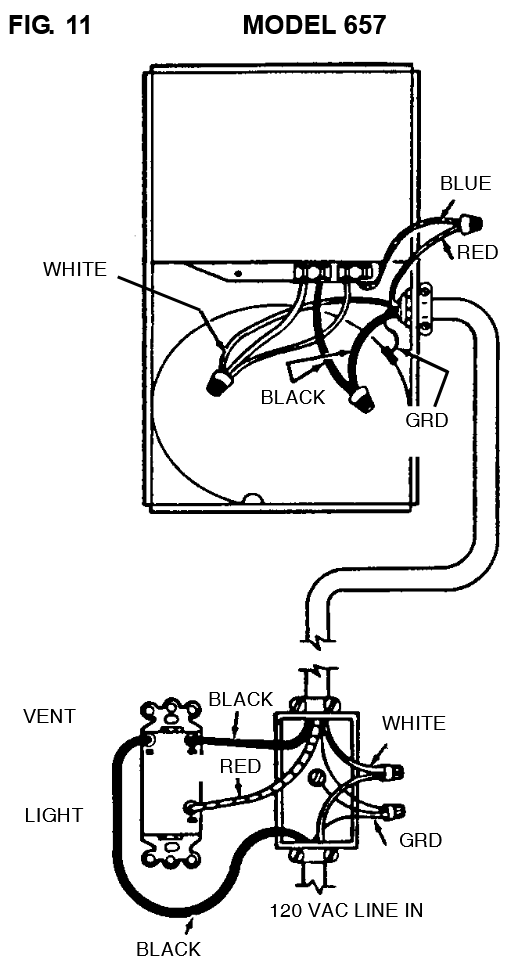

  6. Sluit het apparaat aan volgens Afbeelding 10 of 11, afhankelijk van wat van toepassing is. (Zie OPMERKING.)
    HET APPARAAT INSTALLEREN - Stap 5
    HET APPARAAT INSTALLEREN - Stap 6

STAP 14 - ALLEEN APPARATEN MET VERWARMING

  1. Plaats de verwarmingseenheid terug die in STAP 3 is verwijderd en steek deze in de RODE contactdoos. Leid de draden weg van de blowerinlaat.
  2. Plaats de ventilatorconstructie terug die in STAP 5 is verwijderd en steek deze in de ZWARTE contactdoos.

    Om de mogelijkheid van oververhitting en/of brand te voorkomen, moet het rooster worden geïnstalleerd zoals weergegeven in AFB. 12. De dopmoer moet worden bevestigd aan de schroefdraadstang via het juiste gat in de lichtreflector.
  1. Schuif de lichtreflector in de opening in het rooster en steek deze in de WITTE contactdoos. Gebruik de dopmoer uit de plastic zak om de roosterreflectorconstructie aan de schroefdraadstang op de behuizing te bevestigen. Draai stevig vast met een tang of moersleutel. Installeer een gloeilamp van maximaal 100 watt. (AFB. 12)
  2. Installeer de lichtlens door 1) een van de lipjes in de inkeping in de rooster/reflectorconstructie te haken; 2) lichte druk uit te oefenen op het andere lipje met de vingertoppen en 3) op zijn plaats te klikken. (AFB. 13)

OPMERKING
HET APPARAAT INSTALLEREN - Stap 7
Als de schakelaar niet correct is aangesloten en de draden moeten worden verplaatst:

  1. Elke draadopening heeft een ontgrendelingssleuf.
  2. Duw een kleine spijker of schroevendraaier in de ontgrendelingssleuf terwijl u de draad voorzichtig verwijdert.
  3. Trek GEEN draad uit de schakelaar zonder de ontgrendelingssleuf te gebruiken. De schakelaar kan beschadigd raken.

GEBRUIK EN ONDERHOUD

KOPPEL DE ELEKTRISCHE STROOMTOEVOER LOS VOORDAT U DIT APPARAAT REINIGT OF ONDERHOUDT.
OM DE GLOEILAMP TE VERVANGEN - Verwijder de lens door de zijkanten voorzichtig in te drukken en naar beneden te trekken. Gebruik alleen een gloeilamp met een vermogen tot 100 watt.
OM DE LENS EN HET ROOSTER TE REINIGEN - Verwijder de lens zoals hierboven uitgelegd. Verwijder de gloeilamp. Verwijder de dopmoer in het midden van de reflector en laat de constructie zakken.

Het rooster en de reflector zijn afzonderlijke eenheden. Koppel het licht los van de witte contactdoos. Plastic onderdelen kunnen worden gereinigd met een mild sopje en worden gedroogd met een zachte doek. GEBRUIK GEEN SCHURENDE DOEKEN, STAALWOLKUSSENS OF SCHUURPOEDERS.
OM DE VENTILATORCONSTRUCTIE TE REINIGEN - Koppel het snoer van de ventilatormotor los van de zwarte contactdoos. Verwijder de bevestigingsschroef die zich in de buurt van de contactdoos bevindt. Zie AFB. 3.

De ventilator en de motor zwenken naar beneden wanneer de schroef wordt verwijderd. Ondersteun dit apparaat met de vrije hand terwijl u de bevestigingsschroef verwijdert.
Stofzuig de ventilator, de motor en de binnenkant van de behuizing voorzichtig. De motor is permanent gesmeerd - heeft nooit olie nodig.
OM DE VERWARMINGSEENHEID TE REINIGEN - Koppel het snoer van de verwarmingseenheid los van de rode contactdoos. Draai de bevestigingsschroeven los. Plaats een schroevendraaierpunt tussen de buitenwand van de behuizing en de verwarmingsafvoeropening. Wrik voorzichtig naar buiten totdat de uitlaatbehuizing van de steuntip glijdt. Zie AFB. 1.

De eenheid zwenkt naar beneden wanneer deze wordt losgelaten. Ondersteun met de vrije hand tijdens het wrikken met een schroevendraaier. Stofzuig de blower, de motor en de binnenkant van de behuizing voorzichtig. De motor is permanent gesmeerd - heeft nooit olie nodig.
METALEN EN ELEKTRISCHE ONDERDELEN MOGEN NOOIT IN WATER WORDEN ONDERGEDOMPELD.
OM ALLE BOVENSTAANDE ONDERDELEN TERUG TE PLAATSEN - Draai alle hierboven uitgelegde procedures om. Zorg ervoor dat de scharnierpennen op hun plaats zitten bij het terugplaatsen van de ventilator- en verwarmingseenheden. (Zie AFB. 2.) De constructies mogen niet verder worden gedemonteerd dan hierboven is uitgelegd.

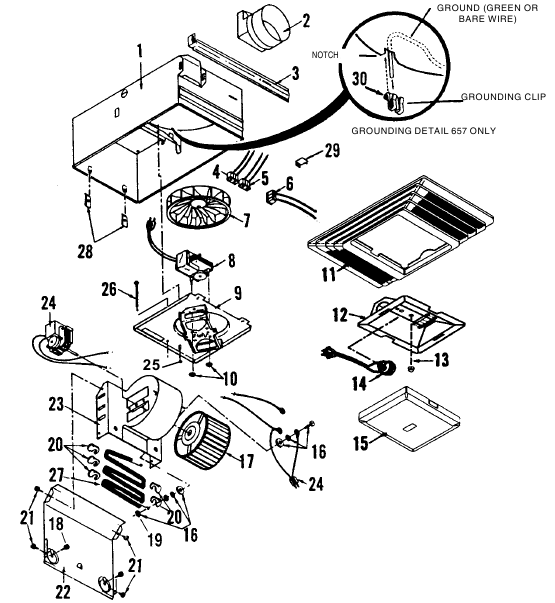

SERVICEONDERDELEN

MODELLEN 655, 657 & 659
SERVICEONDERDELEN

Vervangende onderdelen kunnen nu worden besteld op onze website. Bezoek ons op www.Broan.com

SLEUTEL NR. MODEL 655
ONDERDEEL NR.
MODEL 657
ONDERDEEL NR.
BESCHRIJVING MODEL 659
ONDERDEEL NR.
1 97007543 97007543 Behuizing 97007543
2 97003932 97003932 Demping 97003932
3 98003036 98003036 Montagebeugel (4 vereist) 98003036
4 99270981 99270981 Contactdoos, wit 99270981
5 99270982 99270982 Contactdoos, zwart 99270982
6 99270489 ----- Contactdoos, rood 99270489
7 99110446 99110446 Kunststof ventilatorwiel 99110002
8 99080166 99080166 Ventilatormotor 97012038
9 97013627 97013627 Motorplaat / scheidingswandmontage 97013627
10 99260428 99260428 Moer (4 vereist) 99260428
11 97013836 97013836 Grille 97013836
12 97014211 97014211 Lichtreflector 97014211
13 97005316 97005316 Moer 97005316
14 99770029 99770029 Lamphouder 99770029
15 97013578 97013578 Lichtdoorlatende kap 97013578
16 97005058 ----- Boutmontage 97005058
17 99020134 ----- Ventilatorwiel 99020134
18 99160422 ----- Schroef, #10-32 x.375 (2 vereist) 99160422
19 93260457 ----- #10 - 32 Moer (7 vereist) (2 inbegrepen in sleutelnummer 16) 93260457
20 99270107 ----- Verwarmingshaken (5 vereist) 99270107
21 99150417 ----- #8 x 1/4 plaatwerkschroeven (4 vereist) 99150417
22 98003788 ----- Afdekking verwarmingsspiraal 98003788
23 97005006 ----- Behuizing verwarmingsspiraal 97005006
24 99080132 ----- Verwarmingsmotor 99080132
25 99170245 99170245 #8 x 3/8 plaatwerkschroef 99170245
26 99160410 99160410 Grillestijl 99160410
27 98004514 ----- Verwarmingselement 98004514
28 99260566 ----- Tinnerman-moer #10-32 (2 vereist) 99260566
29 ----- 98000566 Aluminium contactdoosstekker -----
30 ----- 99390015 Aardingsklem -----

Bestel serviceonderdelen op "onderdeelnummer - niet op "sleutelnummer".

Veiligheid

Waarschuwingsteken
OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

  1. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met alle toepasselijke voorschriften en normen, inclusief brandwerende constructies.
  2. DIT PRODUCT MOET GEAARD ZIJN.
    ALLEEN EENHEDEN MET VERWARMING:
  3. Gebruik dit apparaat niet met een solid-state snelheidsregelaar.
  4. De verbrandingsluchtstroom die nodig is voor een veilige werking van brandstofverbrandingsapparatuur kan worden beïnvloed door de werking van dit apparaat. Volg de richtlijnen van de fabrikant van de verwarmingsapparatuur en veiligheidsnormen, zoals die gepubliceerd door de National Fire Protection Association (NFPA), de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) en de lokale code-instanties.
  5. Beschadig bij het snijden of boren in een muur of plafond geen elektrische bedrading en andere verborgen leidingen.
  6. Ventilatoren met kanalen moeten altijd naar buiten worden afgevoerd.
    ALLEEN EENHEDEN MET VERWARMING:
  7. Installeer dit apparaat niet in een badkuip of douchecabine.
  8. Plaats nooit een schakelaar waar deze vanuit een badkuip of douche kan worden bereikt.
  9. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Neem bij vragen contact op met de fabrikant.
  10. Schakel, voordat u het apparaat gaat onderhouden of reinigen, de stroom uit op het servicepaneel en vergrendel het servicepaneel om te voorkomen dat de stroom per ongeluk wordt ingeschakeld.

Voorzichtigheidsteken
ALLEEN EENHEDEN MET VERWARMING:

  1. Zorg voor een apart 15 AMP-circuit. Gebruik 14 GA-stroomkabel van een type dat voldoet aan de code. (Apart 20 AMP-circuit en 12 GA-draad voor Model 655.)
  2. Dit product is uitsluitend ontworpen voor plafondinstallatie. Dit product is ontworpen voor installatie in plafonds tot een helling van 12/12. Het leidingwerk moet omhoog wijzen. MONTEER DIT PRODUCT NIET IN EEN MUUR.
  3. Installeer alleen in het plafond, op minstens 15 cm van elke muur.
  4. Voor de hoogste efficiëntie installeert u de verwarming zo dat de warmte naar het bad of de doucheruimte wordt gericht. Vermijd het richten op muren of ramen.

Modellen 657 & 657F ALLEEN:

  1. Acceptabel voor gebruik boven een badkuip of douche indien geïnstalleerd in een door een GFCI beschermd aftakkingscircuit.
  2. Alleen voor algemeen gebruik van ventilatie. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
  3. Om schade aan de motorlagers en lawaaierige en/of ongebalanceerde waaiers te voorkomen, moet u gipsplaatsenspray, bouwstof enz. uit de buurt van de voedingseenheid houden.
  4. Lees het specificatielabel op het product voor meer informatie en vereisten.
