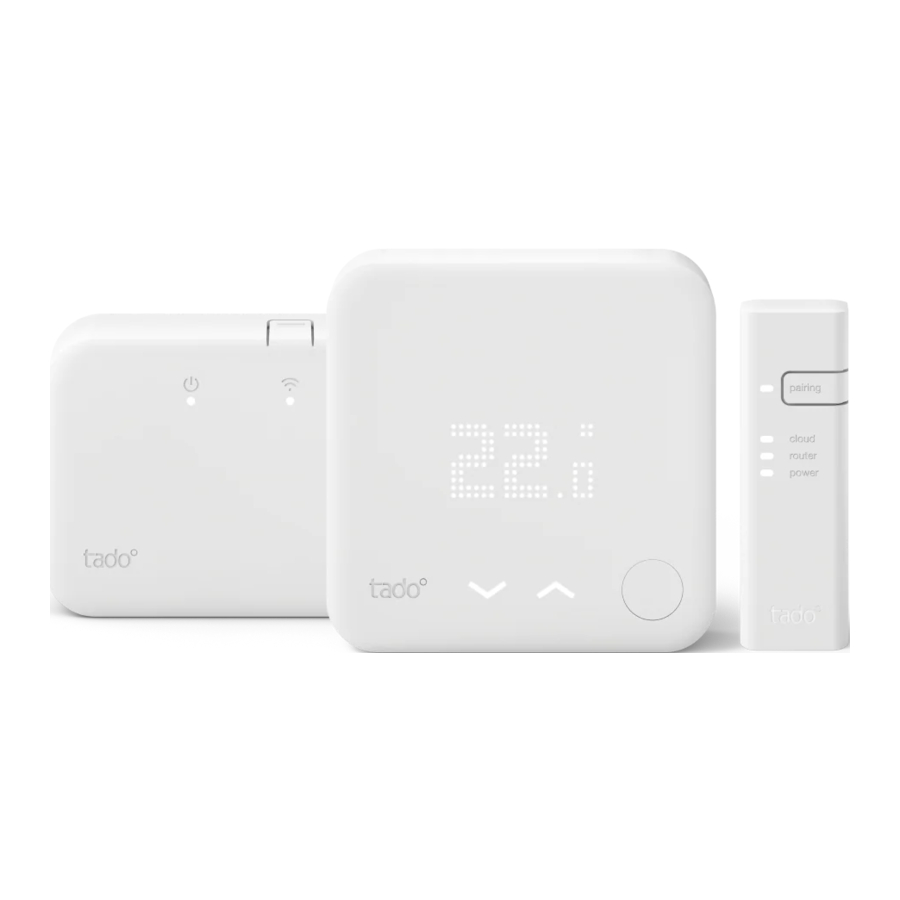

Tado V3+ handleiding

Schakel de netvoeding uit en ontkoppel het tado°-apparaat

Zorg ervoor dat de stroom naar je verwarmingssysteem volledig is uitgeschakeld. Je moet mogelijk de stroomonderbreker en de boiler uitschakelen, zoals in dit voorbeeld van een generiek systeem met een boiler en een stroomonderbrekerschakelaar.

Als je tado°-apparaat is aangesloten op een stopcontact, zorg er dan voor dat je het loskoppelt voordat je doorgaat naar de volgende stap.

Open je tado°-apparaat

tado° Draadloze ontvanger V3+

1. Open het kleine schroefje aan de onderkant van de Draadloze ontvanger.

2. Verwijder de voorkant om toegang te krijgen tot de aansluitklemmen.


tado° Bedrade thermostaat V3+

1. Trek aan het onderste deel van de voorkant. Het vergrendelingsmechanisme produceert een "klik" bij het openen. Voor Slimme Thermostaten zonder het automatische vergrendelingsmechanisme, draai de kleine schroef aan de onderkant los.

2. Til het deksel van de bovenrand van de behuizing.

3. Draai de veiligheidsschroef los en verwijder de klemmenafdekking zoals weergegeven in de afbeelding.


Zorg ervoor dat de stroom is uitgeschakeld en documenteer de bedrading van de bestaande opstelling

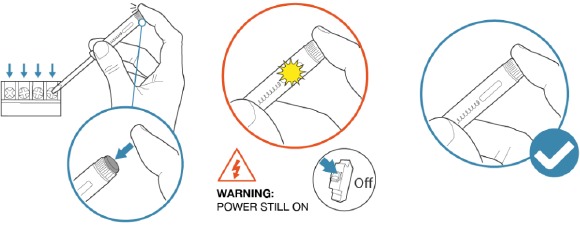

Gebruik de spanningstester om te controleren of er nog stroom naar een bedradingsklem loopt. Als de spanningstester oplicht, is er nog steeds stroom aanwezig.
Voordat je verdergaat, schakel de stroomonderbreker uit. Als de spanningstester niet oplicht, is de stroom uitgeschakeld en kun je veilig verdergaan.

Zodra je de afdekking van je apparaat hebt verwijderd, maak je gedetailleerde foto's van de bestaande bedrading met de kabels nog bevestigd. Probeer ervoor te zorgen dat de klemmennummers leesbaar zijn.
Je hebt deze foto's nodig om de bedrading van je bestaande opstelling te herstellen na de test.

Selecteer het probleem van je verwarmingssysteem

tado° Draadloze ontvanger V3+ (EU-versie)

tado° Draadloze ontvanger (V3+) (UK-versie)

tado° Bedrade thermostaat V3+

De tado° Draadloze ontvanger omzeilen (EU-versie)

Verwarming altijd UIT
Als er kabels zijn aangesloten op de klemmen + en -, ga dan niet verder en neem contact op met de support
Draai de schroef los van de klem met het label NO. Laat de overige draden zitten.

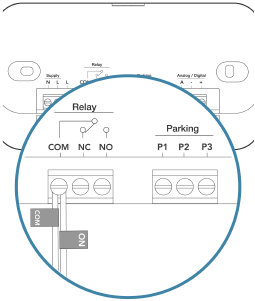

Verwijder de draad van de klem NO en plaats deze in de klem met het label COM naast de draad die daar al is aangesloten. Draai de schroef vast. Er moeten nu twee draden zijn aangesloten op klem COM.

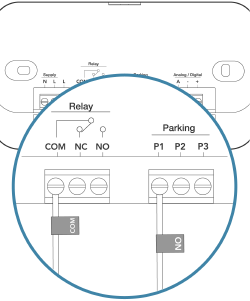

Verwarming altijd AAN
Als er kabels zijn aangesloten op de klemmen + en -, ga dan niet verder en neem contact op met de support
Draai de schroef los van de klem met het label NO. Laat de overige draden zitten.

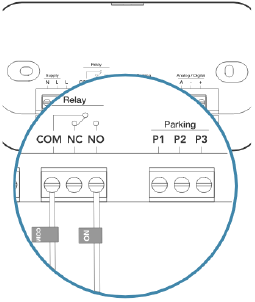

Verwijder de draad van klem NO en plaats deze in een vrije parkeerklem (P1, P2 of P3).

De tado° Draadloze ontvanger omzeilen (UK-versie)

Verwarming altijd UIT

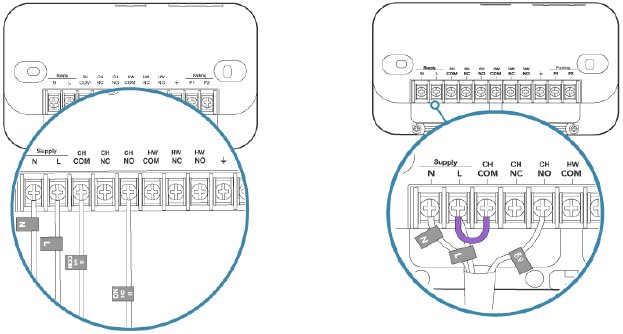

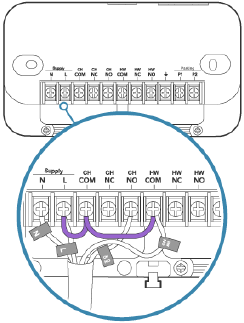

Identificeer de bedrading
Kijk naar de bedrading op je tado°-ontvanger. Selecteer een van de volgende opties:

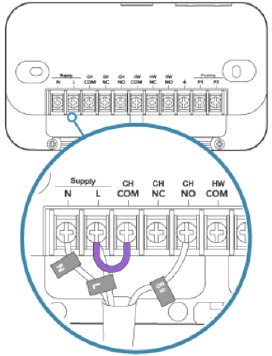

Geschakelde spanning
Een brugkabel is aanwezig tussen klem L en CH COM

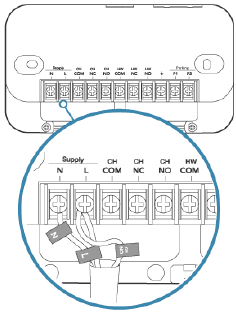

Potentiaalvrij
Een brugkabel is NIET aanwezig tussen klem L en CH COM

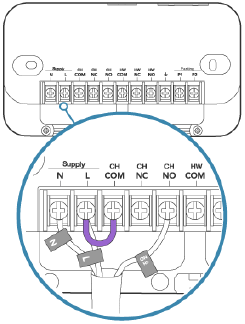

Verwarming altijd UIT - Geschakelde spanning
Draai de schroef los van de klem met het label CH NO. Laat de overige draden zitten.

Verwijder de draad van klem CH NO en plaats deze in de klem met het label L naast de L-draad die daar al is aangesloten. Verwijder echter de paarse brugdraad om een betere passing voor de extra kabel mogelijk te maken. Zorg ervoor dat je de brug veilig bewaart. Draai de schroef vast. Er moeten nu twee draden zijn aangesloten op klem L.

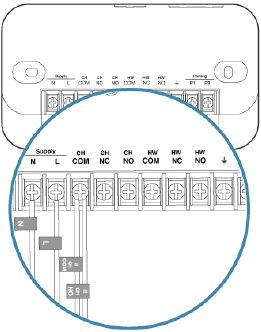

Verwarming altijd UIT - Potentiaalvrije bedrading
Draai de schroef los van de klem met het label CH NO. Laat de overige draden zitten.

Verwijder de draad van klem CH NO en plaats deze in de klem met het label CH COM naast de draad die daar al is aangesloten. Draai de schroef vast. Er moeten nu twee draden zijn aangesloten op klem CH COM.

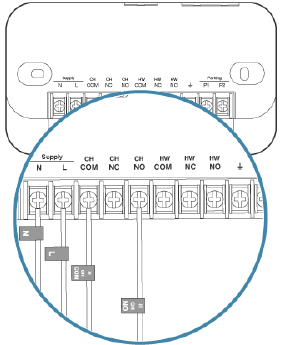

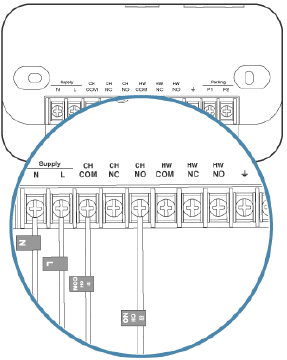

Verwarming altijd AAN

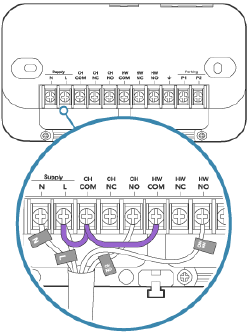

Draai de schroef los van de klem met het label CH NO. Laat de overige draden zitten. Als er paarse bruggen aanwezig zijn, laat deze dan zitten. De onderstaande afbeeldingen zijn slechts voorbeelden van bedrading:

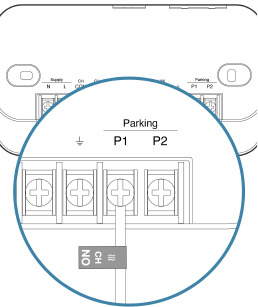

Verwijder de draad van klem CH NO en plaats deze in een van de vrije parkeerklemmen (P1 of P2).

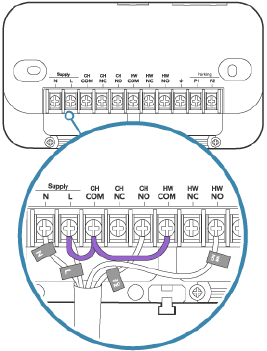

Warm water altijd UIT
Draai de schroef los van de klem met het label HW NO. Laat de overige draden zitten.

Verwijder de draad van klem HW NO en plaats deze in de klem met het label HW COM naast de paarse brugdraad die daar al is aangesloten. Draai de schroef vast. Er moeten nu twee draden zijn aangesloten op klem HW COM. Zorg ervoor dat alle draden stevig zijn aangesloten.

Warm water altijd AAN
Draai de schroef los van de klem met het label HW NO. Laat de overige draden zitten.

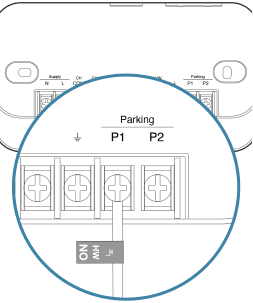

Verwijder de draad van klem HW NO en plaats deze in een van de vrije parkeerklemmen (P1 of P2).

De tado° Bedrade thermostaat omzeilen

Verwarming altijd UIT
Als er kabels zijn aangesloten op de klemmen + en -, ga dan niet verder en neem contact op met de support
Draai de schroef van de kabelaansluitingen los. Verwijder de kabel van de schroefklem met het label COM.

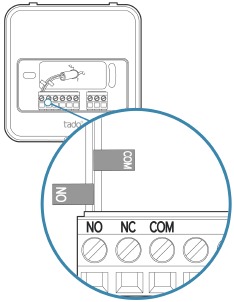

Plaats de kabel met het label COM in de schroefklem met de naam NO. Draai de schroef vast. Er moeten nu twee kabels zijn aangesloten op schroefklem NO. Laat de andere draden ongemoeid.

Verwarming altijd AAN
Als er kabels zijn aangesloten op de klemmen + en -, ga dan niet verder en neem contact op met de support
Controleer de bedrading in je thermostaat om er zeker van te zijn dat er geen draden elkaar raken, aangezien dit kan veroorzaken dat het verwarmingssysteem aan blijft. Plaats vervolgens de klemmenafdekking terug en draai de veiligheidsschroef vast, zoals weergegeven in de onderstaande afbeelding.

Plaats de achterplaat nog niet terug in deze fase.
Door de achterplaat van je tado°-thermostaat te verwijderen, wordt deze losgekoppeld van je verwarmingssysteem. De stappen op de volgende pagina's moeten worden uitgevoerd terwijl de achterplaat van de tado°-thermostaat verwijderd blijft.

Sluit je tado°-apparaat

tado° Draadloze ontvanger V3+

1. Haak de voorkant aan de bovenrand van de achterplaat. Druk de onderkant naar beneden op zijn plaats.

2. Draai de kleine schroef aan de onderrand van de tado° Draadloze ontvanger vast om deze stevig te sluiten.


tado° Bedrade thermostaat V3+

1. Plaats de klemmenafdekking terug en draai de veiligheidsschroef vast, zoals weergegeven in de afbeelding.

2. Haak het deksel aan de bovenrand van de behuizing. Zorg ervoor dat de twee kleine haken aan de bovenkant overeenkomen met de respectievelijke gaten.

3. Druk het onderste deel van de voorkant op zijn plaats. Het vergrendelingsmechanisme produceert een "klik" wanneer het op zijn plaats wordt gedrukt. Voor Slimme Thermostaten zonder het automatische vergrendelingsmechanisme, draai de kleine schroef aan de onderkant vast.


Steek het tado°-apparaat in en schakel de netvoeding weer in

Als je tado°-apparaat was aangesloten op een stopcontact, sluit dan de stekker aan op het stopcontact om tado° van stroom te voorzien.

Je kunt nu de stroom weer inschakelen. Voer de stappen die je hebt genomen om de stroom naar de boiler uit te schakelen in omgekeerde volgorde uit.

Test het systeem

Verwarming of warm water altijd UIT

Verwarming of warm water altijd AAN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tado V3+ handleiding
