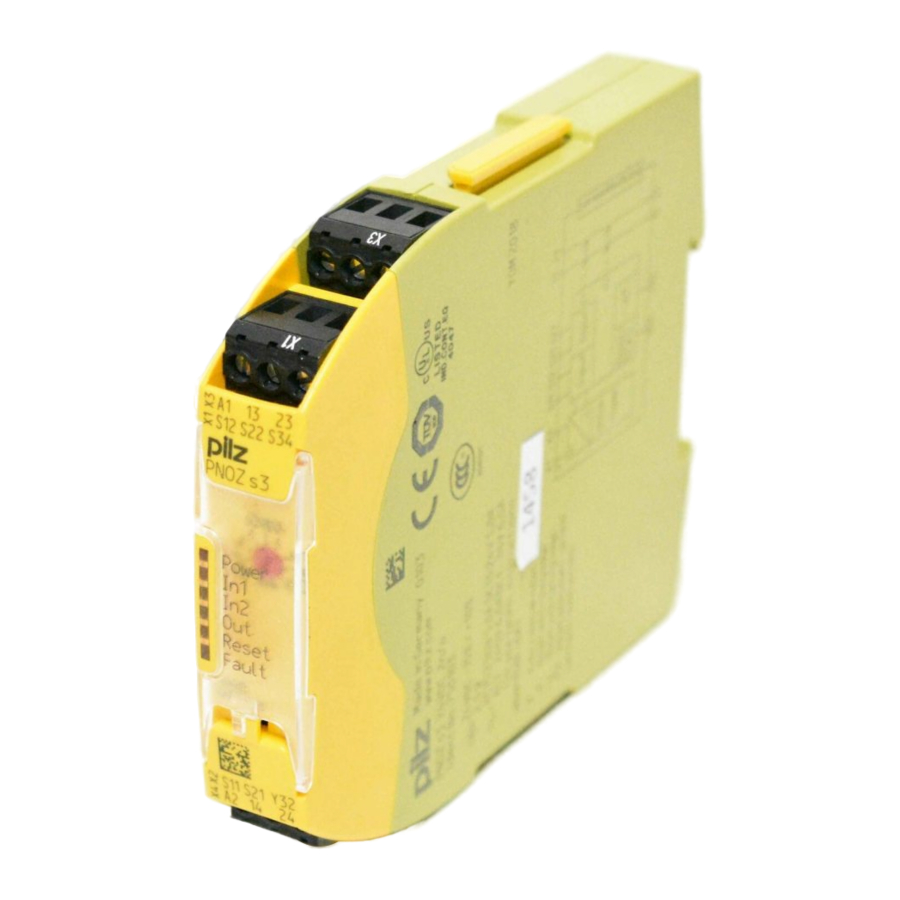

Pilz PNOZ s3 Handleiding

Introductie

Veiligheidsrelais voor het bewaken van NOODSTOP-drukknoppen, veiligheidshekken en lichtschermapparatuur

Goedkeuringen

	PNOZs3
	♦
	♦
	♦

Kenmerken van de unit

• Gedwongen contacten relaisuitgangen:
  • 2 veiligheidscontacten (N/O), direct
• 1 halfgeleideruitgang
• Aansluitmogelijkheden voor:
  • NOODSTOP-drukknop Eindschakelaar veiligheidshek
  • Resetknop
  • Lichtschermen
  • PSEN
• Er kan een connector worden gebruikt om 1 PNOZ sigma contactuitbreidingsmodule aan te sluiten
• Bedrijfsmodi kunnen worden ingesteld via draaischakelaar
• LED-indicator voor:
  • Voedingsspanning
  • Ingangsstatus, kanaal 1
  • Ingangsstatus, kanaal 2
  • Schakelstatus kanaal 1 /2
  • Resetcircuit
  • Fout
• Insteekbare aansluitklemmen (veerkrachtige klem of schroefklem)

Beschrijving van de unit
Het veiligheidsrelais voldoet aan de eisen van EN 60947-5-1, EN 60204-1 en VDE 0113-1 en mag worden gebruikt in toepassingen met

• NOODSTOP-drukknoppen
• Veiligheidshekken
• Lichtschermapparatuur

Veiligheidskenmerken
Het relais voldoet aan de volgende veiligheidseisen:

• Het circuit is redundant met ingebouwde zelfbewaking.
• De veiligheidsfunctie blijft effectief in het geval van een componentstoring.
• Het correct openen en sluiten van de relais van de veiligheidsfunctie wordt automatisch getest in elke aan-uitcyclus.
• De unit heeft een elektronische zekering.

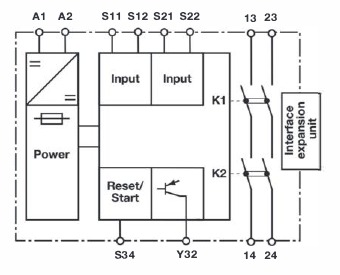

Blokschema

Functiebeschrijving

• Enkelkanaals bedrijf: geen redundantie in het ingangscircuit, aardfouten in het resetcircuit en ingangscircuit worden gedetecteerd.
• Dubbelkanaals bedrijf zonder detectie van kortsluitingen over contacten: redundant ingangscircuit, detecteert
  • aardfouten in de reset en ingang circuit,
  • kortsluitingen in het ingangscircuit en, met een bewaakte reset, ook in het resetcircuit.
• Dubbelkanaals bedrijf met detectie van kortsluitingen over contacten: redundant ingangscircuit, detecteert
  • aardfouten in de reset en ingang circuit,

• kortsluitingen in het ingangscircuit en, met een bewaakte reset, ook in het resetcircuit,
• kortsluitingen tussen contacten in de ingangscircuit.

• Automatische reset: Unit is actief zodra het ingangscircuit is gesloten.
• Handmatige reset: Unit is actief zodra het ingangscircuit is gesloten en vervolgens het resetcircuit is gesloten.
• Bewaakte reset met dalende flank: Unit is actief zodra

• het ingangscircuit is gesloten en vervolgens het resetcircuit is gesloten en weer geopend.
• het resetcircuit is gesloten en vervolgens weer geopend zodra het ingangscircuit is gesloten.

• Bewaakte reset met stijgende flank: Unit is actief zodra het ingangscircuit is gesloten en zodra het resetcircuit is gesloten nadat de wachttijd is verstreken (zie technische details).
• Reset met opstarttest: De unit controleert of veiligheidshekken die gesloten zijn, worden geopend en vervolgens weer gesloten wanneer de voedingsspanning wordt aangelegd.
• Verhoging van het aantal beschikbare directe veiligheidscontacten door contactuitbreidingsmodules of externe contactoren/relais aan te sluiten; Er kan een connector worden gebruikt om 1 PNOZ sigma contactuitbreidingsmodule aan te sluiten.

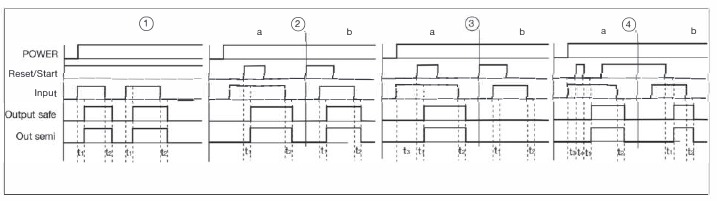

Timingdiagram

Verklaring

• Power: Voedingsspanning
• Reset/Start: Resetcircuit S12-S34
• Input: Inputcircuits S11-S12,S 21- S22
• Output safe: Veiligheidscontacten 13-14, 23-24
• Out semi: Semiconductor outputY32

• : Automatische reset
• : Handmatige reset
• : Bewaakte reset met stijgende flank
• : Bewaakte reset met dalende flank
• a: Inputcircuit sluit voor resetcircuit
• b: Resetcircuit sluit voor inputcircuit

• t 1: Inschakelvertraging
• t 2: Vertraging bij uitschakelen
• t 3: Wachttijd
• t 4: Wachttijd resetcircuit was gesloten

Bedrading

Let op:

• De informatie in de "Technische details" moet worden opgevolgd.
• Outputs 13-14, 23-24 zijn veiligheidscontacten.
• Om het vastlassen van contacten te voorkomen, moet er een zekering vóór de uitgangscontacten worden aangesloten (zie technische details).
• Berekening van de max. kabelloop l_max in het inputcircuit:

  R_1max = max. totale kabelweerstand (zie technische details)
  R _I /km = kabelweerstand/km

• Gebruik koperdraad dat bestand is tegen 60/75°C.
• Voldoende zekeringbescherming moet worden geboden op alle uitgangscontacten met capacitieve en inductieve belastingen.

Voorbereiding voor gebruik

• Voedingsspanning

Voedingsspanning	AC	DC

• Inputcircuit

Inputcircuit	Single-channel	Dual-channel
NOODSTOP zonder detectie van kortsluitingen over contacten
NOODSTOP met detectie van kortsluitingen over contacten
Veiligheidshek zonder detectie van kortsluitingen over contacten
Veiligheidshek met detectie van kortsluitingen over contacten
Lichtscherm of veiligheidsschakelaar met detectie van kortsluitingen over contacten via ESPE

• Resetcircuit/terugmeldlus

Resetcircuit / terugmeldlus	Resetcircuit	Terugmeldcircuit
Automatische reset
Handmatige/bewaakte reset

• Semiconductor output

  *Verbind de OV-verbindingen op alle externe voedingen met elkaar

• Verklaring

S1/S2	NOODSTOP/veiligheidshekschakelaar
S3	Resetknop
	Schakelaar bediend
	Hek open
	Hek gesloten

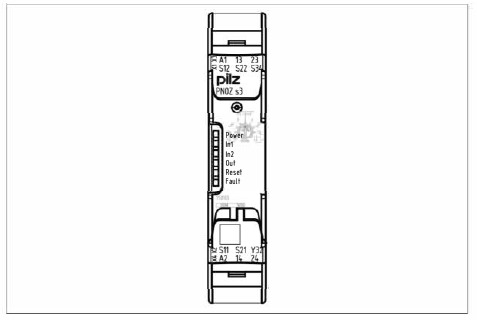

Aansluitconfiguratie

Installatie

Basiseenheid installeren zonder contactuitbreidingsmodule:

• Zorg ervoor dat de stekker is geplaatst aan de zijkant van de eenheid.

Basiseenheid en PNOZsigma contactuitbreidingsmodule aansluiten:

• Verwijder de stekker aan de zijkant van de basiseenheid en op de contactuitbreidingsmodule.
• Sluit de basiseenheid en de contactuitbreidingsmodule aan op de meegeleverde connector voordat u de eenheden op de DIN-rail monteert.

Installatie in schakelkast

• Het veiligheidsrelais moet worden geïnstalleerd in een schakelkast met een beschermingsklasse van minimaal IP54.
• Gebruik de inkeping aan de achterkant van de eenheid om deze aan een DIN-rail (35 mm) te bevestigen.
• Bij verticale installatie: Bevestig de eenheid met behulp van een bevestigingselement (bijv. een steunbeugel of eindhoek).
• Duw de eenheid omhoog of omlaag voordat u deze van de DIN-rail tilt.

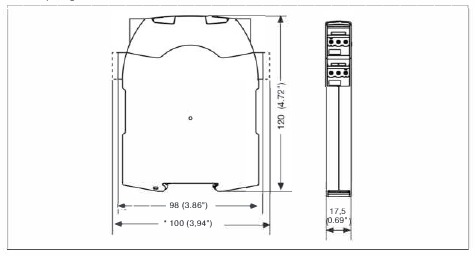

Afmetingen
*met veerklemmen

Opmerking
Dit gegevensblad is alleen bedoeld voor gebruik tijdens de configuratie. Raadpleeg voor installatie en bediening de bedieningsinstructies die bij het apparaat zijn geleverd.

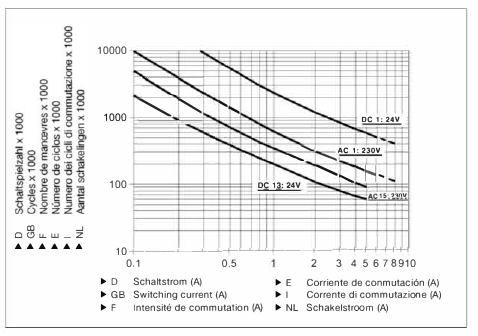

Levensduurgrafiek
De levensduurgrafieken geven het aantal cycli aan vanaf wanneer storingen als gevolg van slijtage te verwachten zijn. De slijtage wordt voornamelijk veroorzaakt door de elektrische belasting; de mechanische belasting is verwaarloosbaar.

Voorbeeld

• Inductieve belasting: 0,2 A
• Gebruikscategorie: AC15
• Contactlevensduur: 2.000.000 cycli

Mits de toepassing minder dan 2.000.000 cycli vereist, kan de PFH-waarde (zie technische details) worden gebruikt in de berekening.
Om de levensduur te verlengen, moet voldoende vonkonderdrukking worden geboden op alle uitgangscontacten. Bij capacitieve belastingen moeten eventuele stroompieken die optreden, worden opgemerkt. Gebruik bij contactoren vrijloopdioden voor vonkonderdrukking.

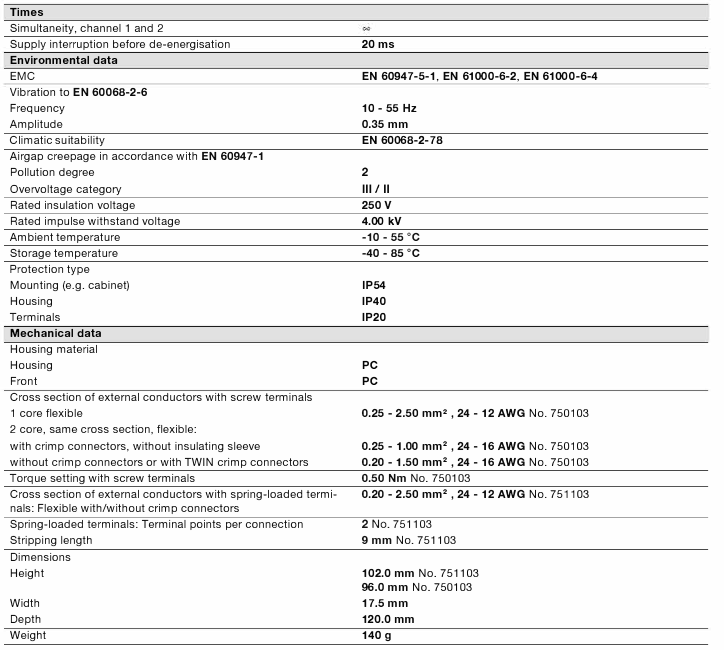

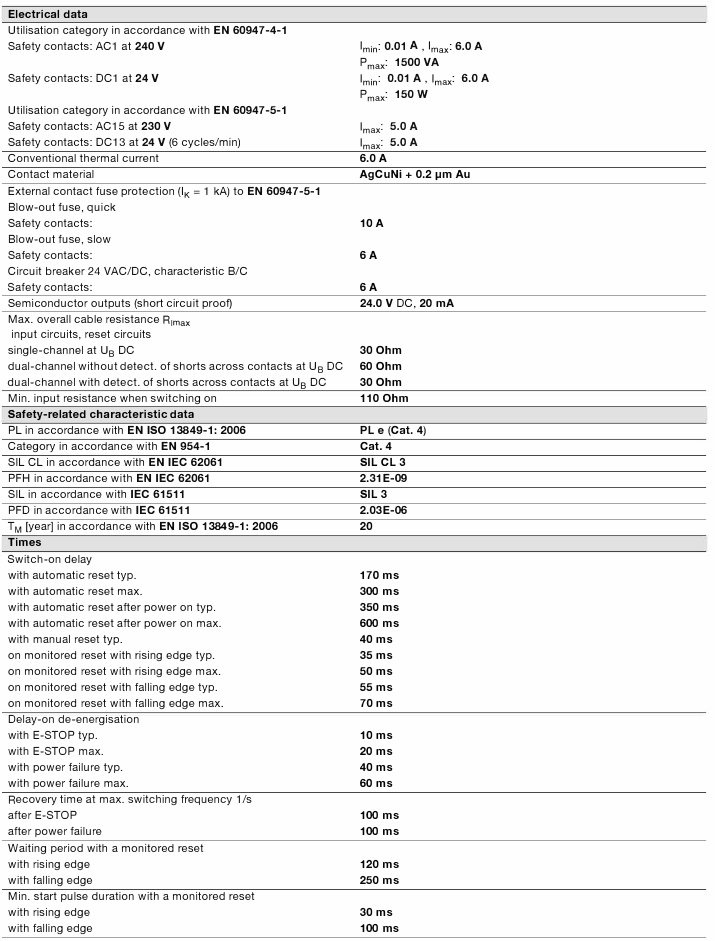

Technische details

Nr. staat voor bestelnummer.
Het is essentieel om de levensduurgrafieken van het relais te bekijken. De veiligheidsgerelateerde karakteristieke gegevens van de relaisuitgangen zijn alleen geldig als aan de waarden in de levensduurgrafieken is voldaan.
De PFH-waarde is afhankelijk van de schakelfrequentie en de belasting van de relaisuitgang. Als de levensduurgrafieken niet toegankelijk zijn, kan de vermelde PFH-waarde worden gebruikt, ongeacht de schakelfrequentie en de belasting, aangezien de PFH-waarde al rekening houdt met de B10d-waarde van het relais en de uitvalpercentages van de andere componenten.
Alle eenheden die binnen een veiligheidsfunctie worden gebruikt, moeten worden overwogen bij het berekenen van de veiligheidskarakteristieke gegevens.

INFORMATIE
De SIL/PL-waarden van een veiligheidsfunctie zijn niet identiek aan de SIL/PL-waarden van de gebruikte eenheden en kunnen verschillen. We raden u aan de PAScal-softwaretool te gebruiken om de SIL/PL-waarden van de veiligheidsfunctie te berekenen.
De normen die van kracht zijn op 2006-04 zijn van toepassing.
