devinci TROY CARBON Handleiding

OVER ONZE HANDLEIDINGEN

Zoals bij veel sporten, brengt fietsen risico op blessures en ongelukken met zich mee, dus u moet zich volledig bewust zijn van deze risico's. Noch de fabrikant, noch de winkelier, noch de persoon die u de fiets heeft verkocht, noch de mensen die de paden onderhouden, zijn verantwoordelijk voor deze risico's. Aangezien u als enige verantwoordelijk bent, is het daarom essentieel dat u alle onderdelen in deze handleiding leest en volledig begrijpt.
Om vanaf het begin van maximale veiligheid en plezier te genieten, is het belangrijk dat u vertrouwd bent met uw nieuwe fiets, de bediening en de mogelijkheden ervan. Het is uw plicht om uw fiets goed te onderhouden en het risico op letsel te verminderen. Fietsen kan een gevaarlijke activiteit zijn, zelfs onder de beste omstandigheden. Er zijn risico's verbonden aan het gebruik van een fiets die niet kunnen worden voorspeld of vermeden. Deze zijn uitsluitend de verantwoordelijkheid van de fietser.

UW ERKENDE DEVINCI-VERKOPER

Uw erkende Devinci-verkoper staat tot uw dienst om u te begeleiden bij uw keuze van fiets en accessoires die het beste passen bij de stijl van fietsen die u wilt uitvoeren. Dit zal u helpen uw uitrusting in goede staat te houden, zodat u optimaal kunt profiteren van uw investering. Het personeel van uw erkende Devinci-verkoper heeft de training, ervaring en het gereedschap om de reparaties uit te voeren en u van betrouwbaar advies te voorzien.
Uw erkende Devinci-verkoper kan echter geen beslissingen voor u nemen en kan niet verantwoordelijk worden gehouden voor uw gebrek aan kennis, ervaring, kwalificatie of gezond verstand. Hij zal echter de nodige tijd nemen om de werking van een onderdeel uit te leggen of u te helpen bij het kiezen van een accessoire dat aan uw specifieke behoeften voldoet.
Voor meer informatie kunt u de gebruikershandleiding van Devinci raadplegen die beschikbaar is op www.Devinci.com of vraag het aan uw erkende Devinci-verkoper. Hij zal de tijd nemen om al uw vragen te beantwoorden en u met veel plezier adviseren.

TECHNISCHE SPECIFICATIES

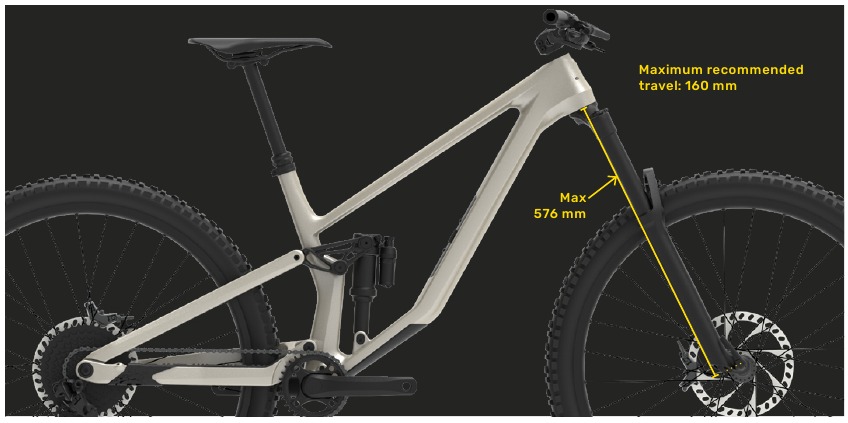

WIJZIGING VORKVEERWEG
De Devinci Troy carbon is specifiek ontworpen en getest voor gebruik met een voorveringvork met een veerweg van 160 mm. Wijzigingen aan de veerweg of het type van de vork, inclusief maar niet beperkt tot een vork met een veerweg van 170 mm, worden niet aanbevolen en maken de originele framegarantie ongeldig.
De maximaal toegestane lengte van as tot kroon voor de Devinci Troy carbon is 576 mm. Het overschrijden van deze meting kan de prestaties en veiligheid van de fiets in gevaar brengen, wat mogelijk kan leiden tot catastrofaal framefalen en ernstig persoonlijk letsel.

AFSTELLING VERING
Veringspecialist in uw zak! De RockShox TrailHead-app is een startpunt voor het instellen van uw vering, waardoor een perfecte rijervaring wordt gegarandeerd.
WEB: COMMENCER
APPLE STORE: TÉLÉCHARGER L'APP
GOOGLE STORE: TÉLÉCHARGER L'APP

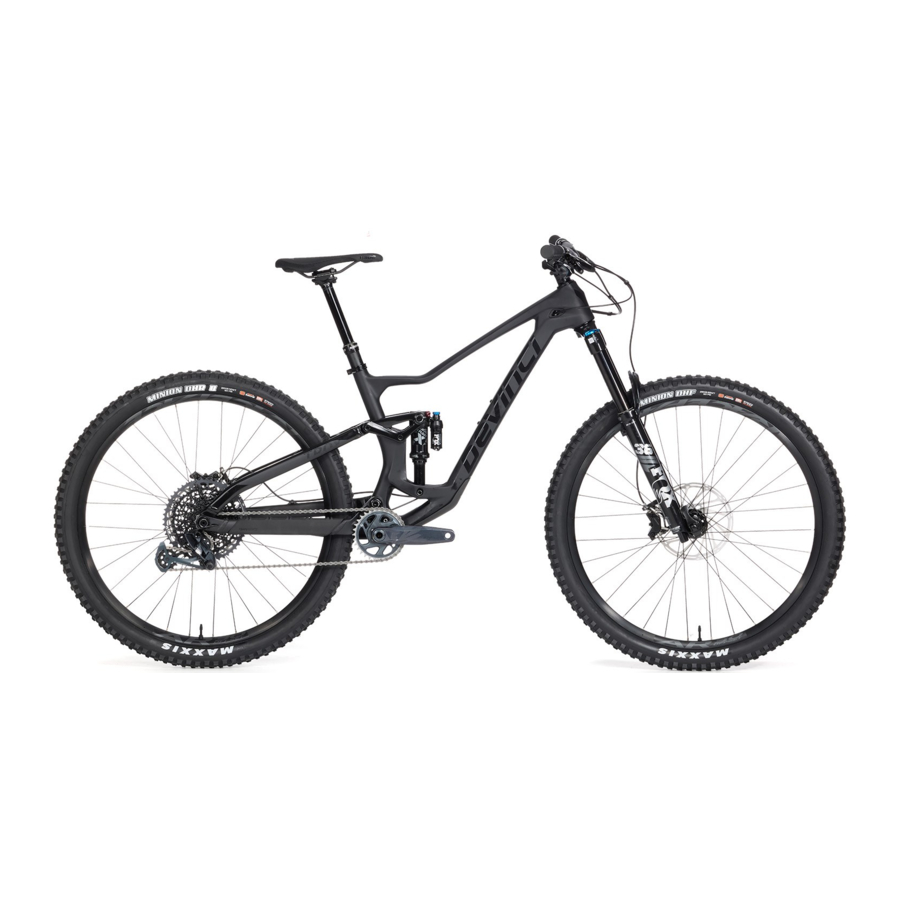

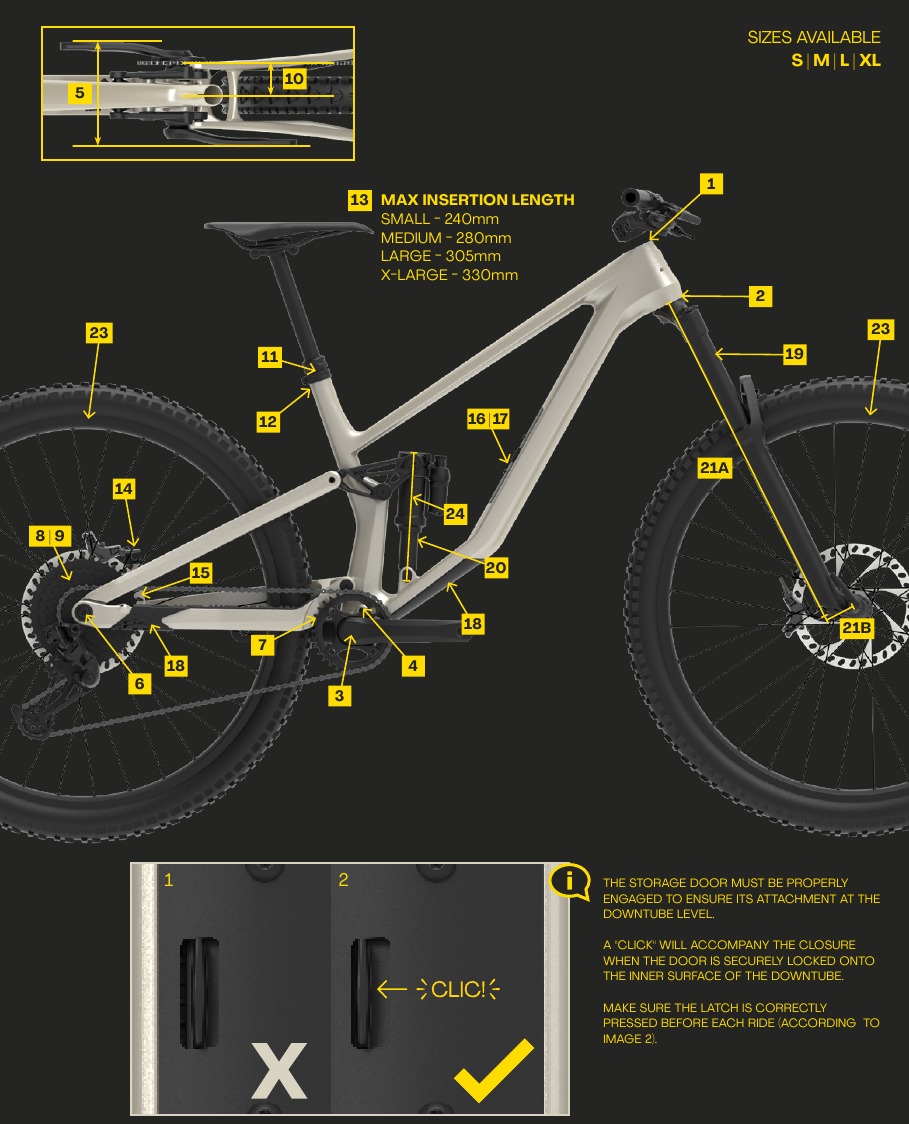

TROY CARBON

FRAME

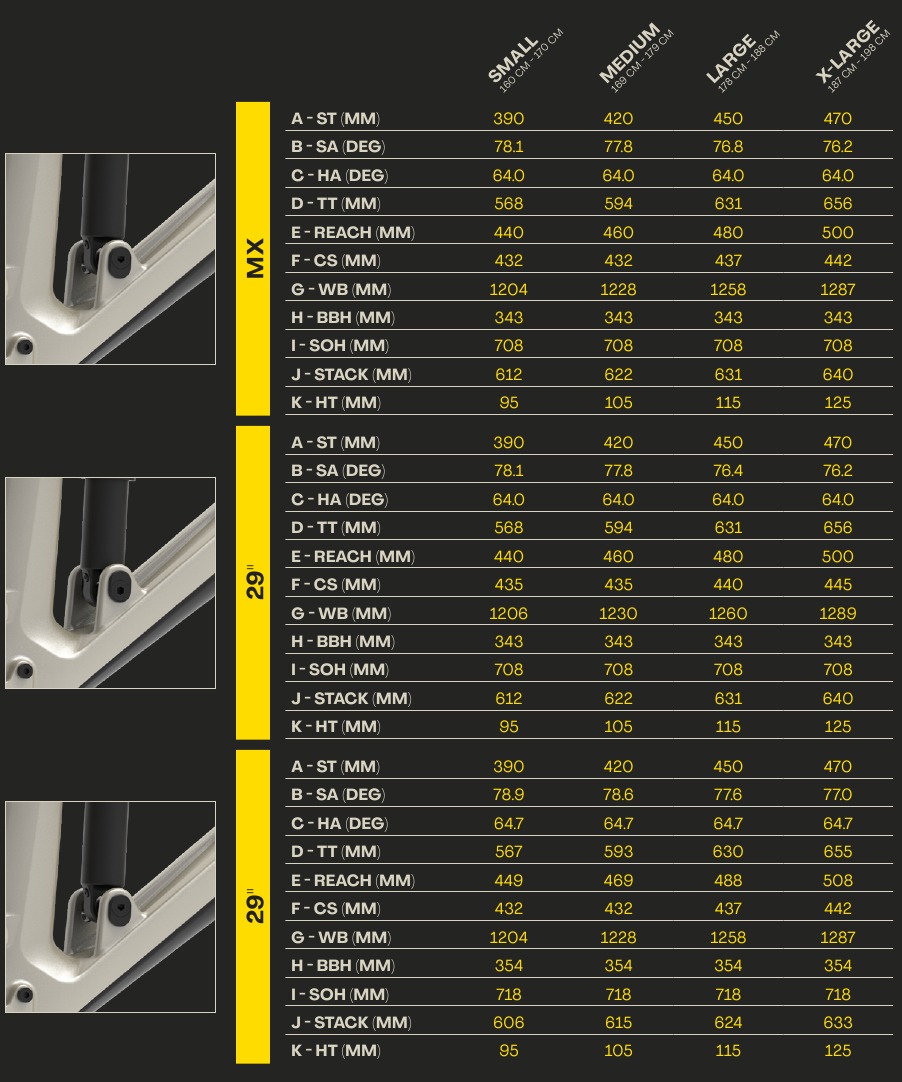

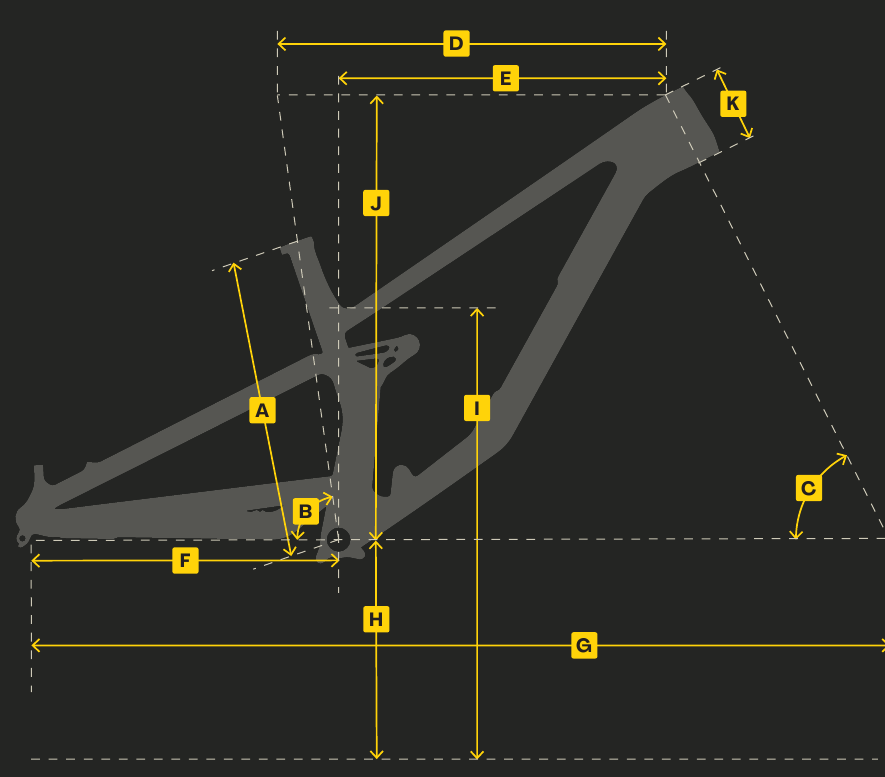

GEOMETRIE

TROY CARBON

KABELROUTING

LEGENDE
Buitenste kabel van de zadelpen buiten het frame
Binnenste kabel van de zadelpen binnen het frame

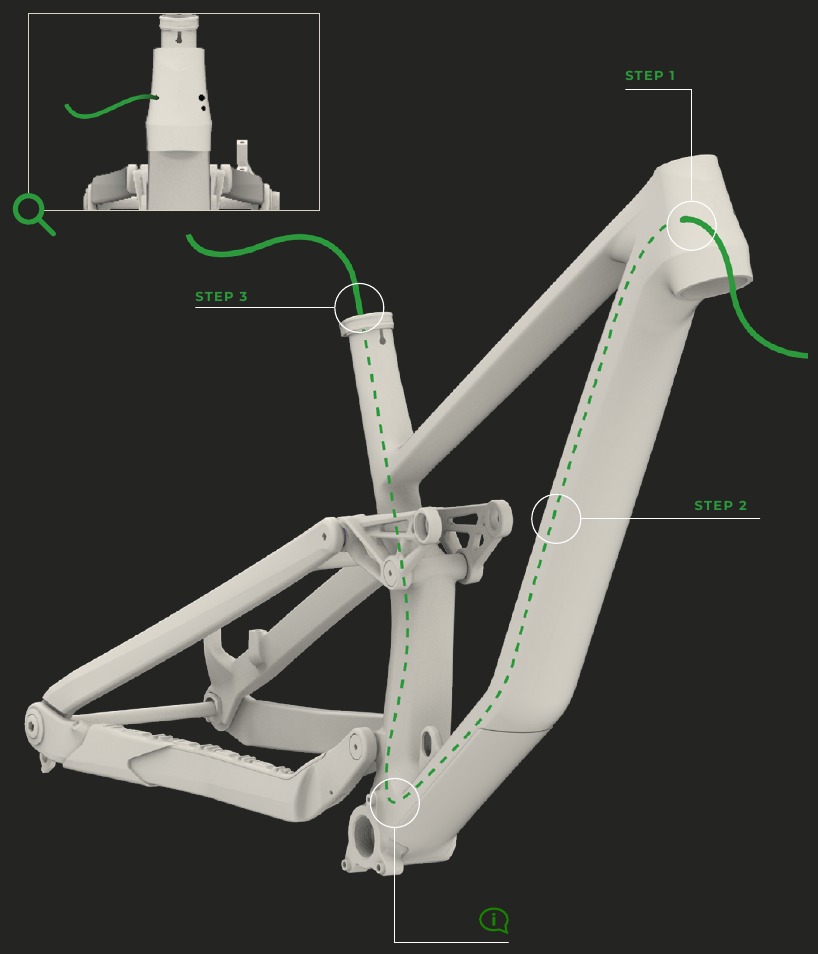

KABEL VAN DE ZADELPEN
TROY CARBON

1. Steek de buitenste kabel van de zadelpen in de rechterbovenste interne kabelgoot in de diagonale buis.
2. Schuif de buitenste kabel voorzichtig door de interne kabelgoot.
3. Trek de buitenste kabel via de zitbuis uit het frame.
   Als u moeite hebt om de buitenste kabel in de interne kabelgoot voor de zadelpen te steken, rijg dan een kabel door de buitenste kabel om hem te geleiden, en oefen lichte spanning uit op de kabel totdat deze via de zitbuis naar buiten komt.

LEGENDE
Buitenste kabel van de zadelpen
Buitenste kabel van de achterrem buiten het frame
Buitenste kabel van de achterrem binnen het frame

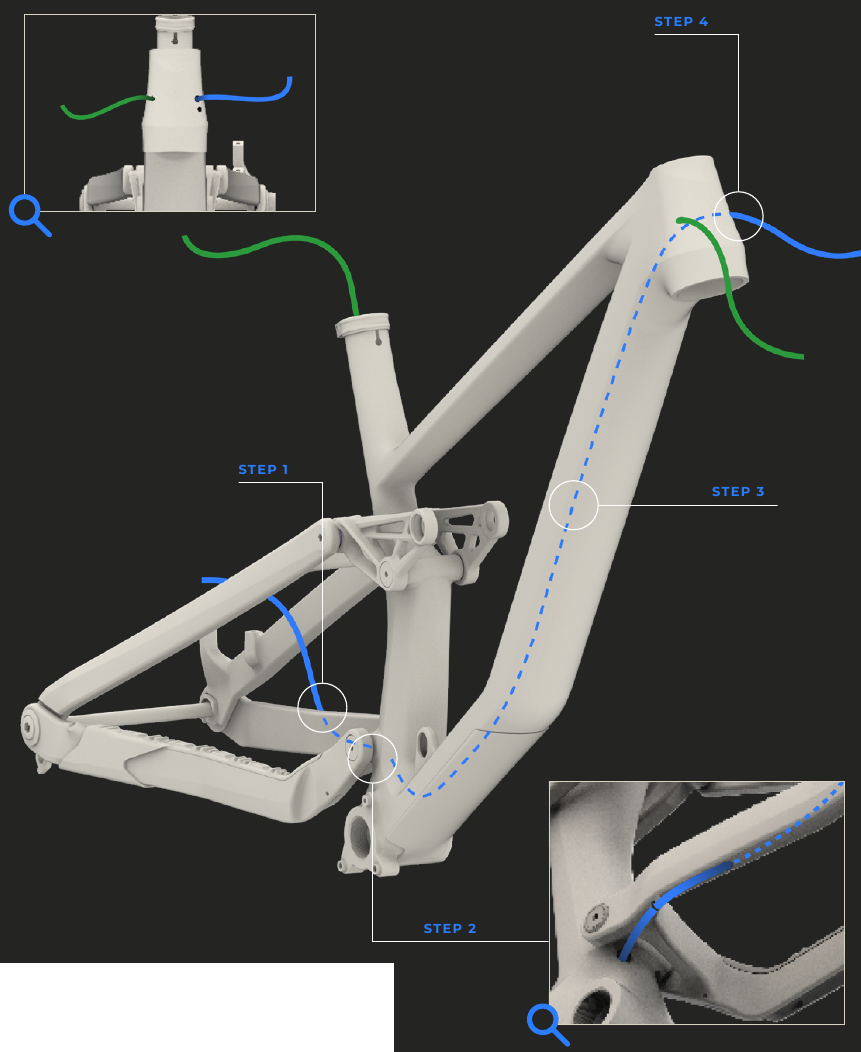

BUITENSTE KABEL VAN DE ACHTERREM
TROY CARBON

1. Steek de buitenste kabel van de achterrem in de linkerbovenste holte bovenop de liggende achtervork.
2. Trek de buitenste remkabel onder de liggende achtervork aan de linkerkant vandaan. Steek de buitenste kabel in de interne kabelgoot aan de linkerachterzijde van de zitbuis.
3. Schuif de buitenste kabel voorzichtig door de interne kabelgoot.
4. Trek de buitenste remkabel uit de linkerbovenste holte van de diagonale buis.
   Zorg ervoor dat de buitenste kabel zich in de liggende achtervork bevindt voordat u de buitenste kabel op de rem aansluit.

LEGENDE
Buitenste kabel van de zadelpen
Buitenste kabel van de achterrem
Buitenste kabel van de achterderailleur buiten het frame
Buitenste kabel van de achterderailleur binnen het frame

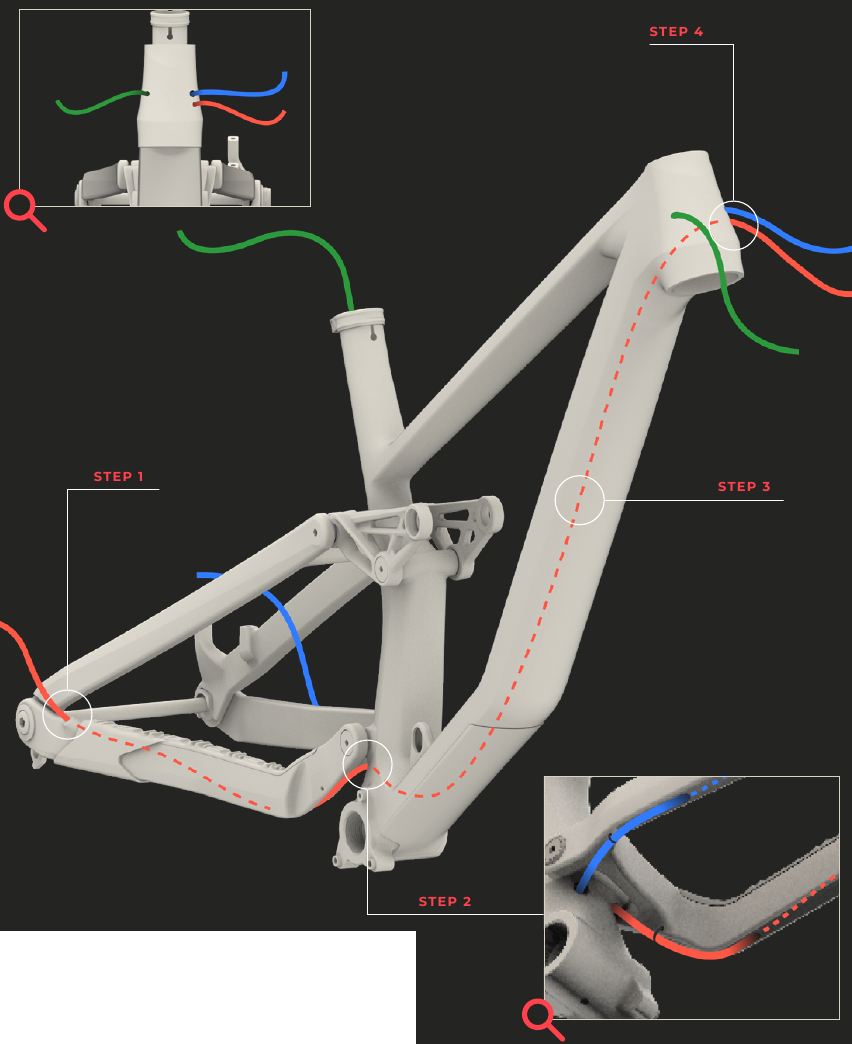

BUITENSTE KABEL VAN DE ACHTERDERAILLEUR
TROY CARBON

1. Steek de buitenste kabel van de derailleur in de rechterachteropening van de liggende achtervork.
2. Leid de buitenste derailleurkabel vanaf de onderkant van de rechter liggende achtervork naar buiten. Steek hem vervolgens opnieuw in de rechterachterpoort van de zitbuis.
3. Schuif de buitenste kabel voorzichtig door de interne kabelgoot.
4. Trek de buitenste derailleurkabel uit de linkeronderopening van de onderbuis.

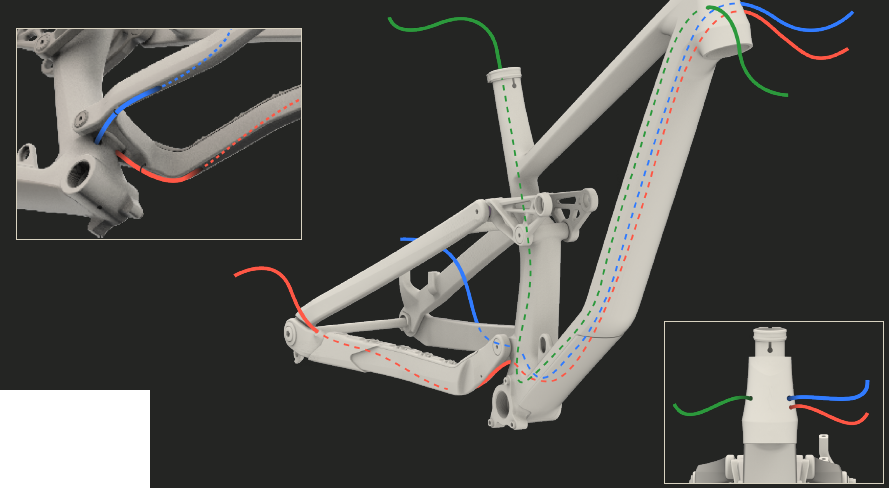

OVERZICHT

TROY CARBON

LEGENDE
Buitenste kabel van de zadelpen
Buitenste kabel van de achterrem
Buitenste kabel van de achterderailleur
Buitenste kabel buiten het frame
Buitenste kabel binnen het frame

SERVICEKITS

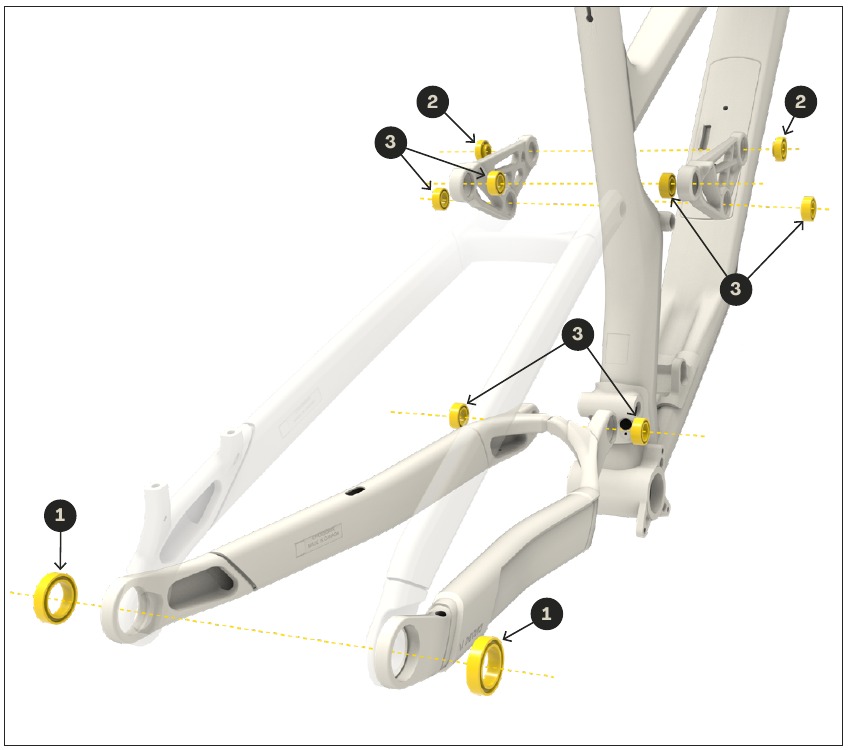

KFC08902
LAGERKIT E-TROY LITE, TROY ST, TROY

*HET FRAME IS SLECHTS EEN VOORBEELD.

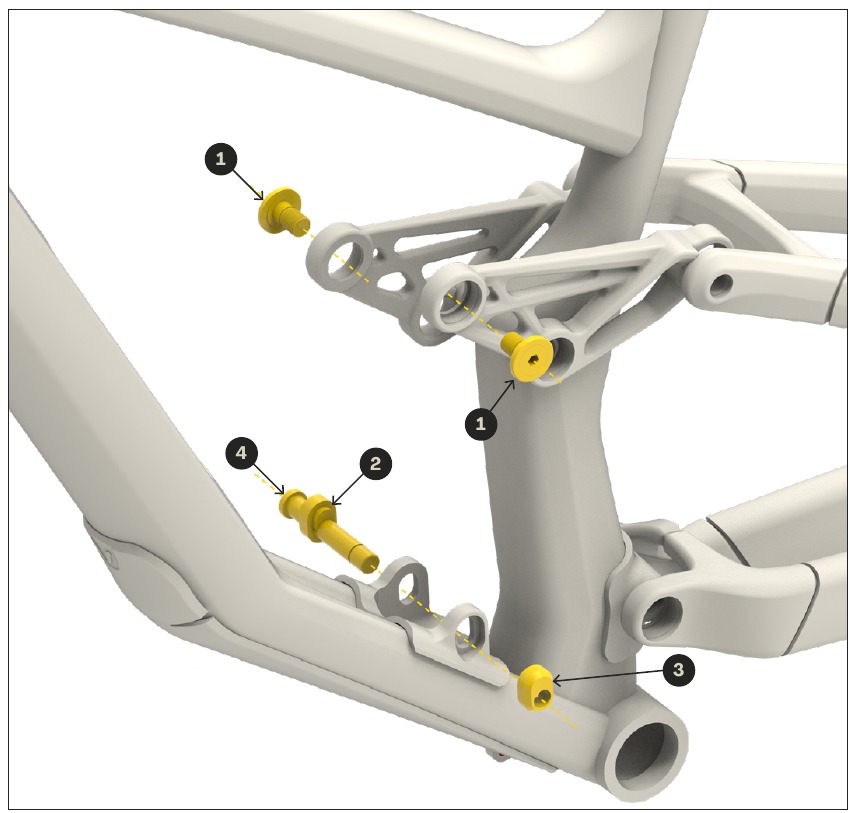

KFC09001
SCHOKDEMPERBOUTENKIT TROY ST, TROY

* HET FRAME IS SLECHTS EEN VOORBEELD.

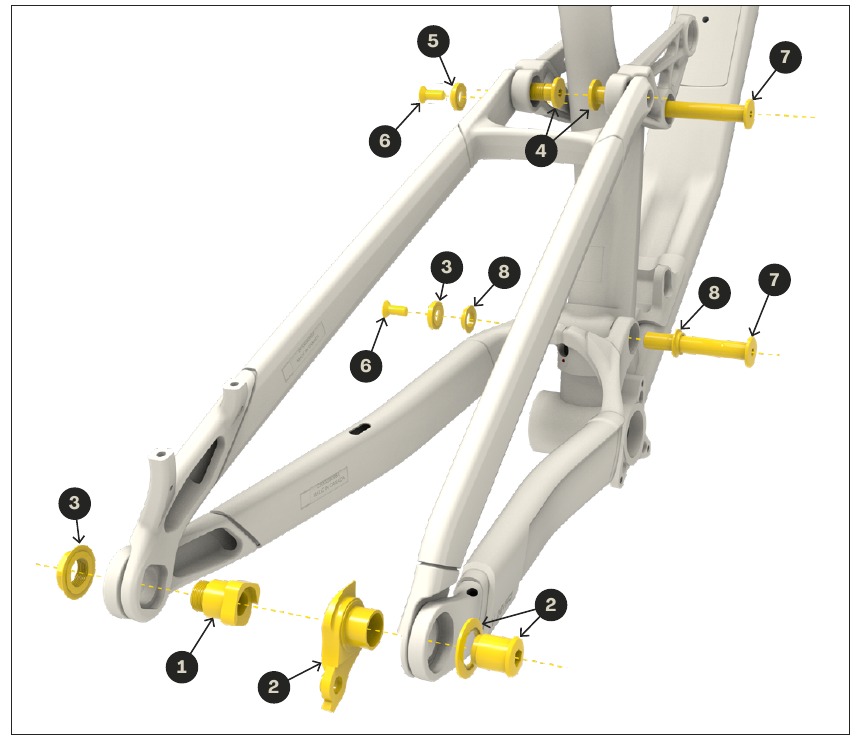

KFC09002
DRAAIPUNTKIT TROY ST, TROY

*HET FRAME IS SLECHTS EEN VOORBEELD.

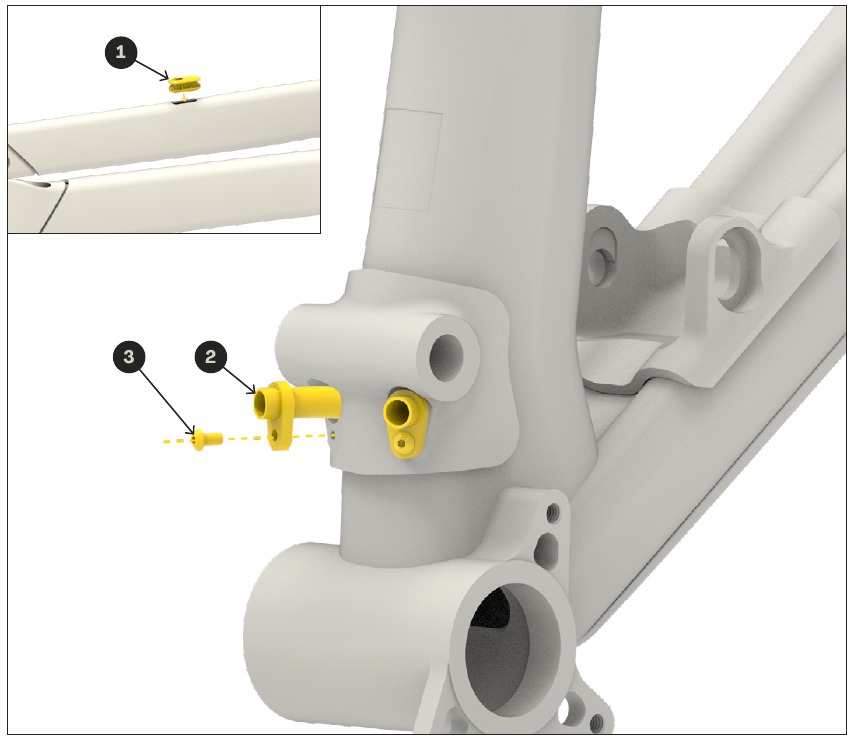

KFC09003
KABELGELEIDERKIT TROY ST, TROY

*HET FRAME IS SLECHTS EEN VOORBEELD.

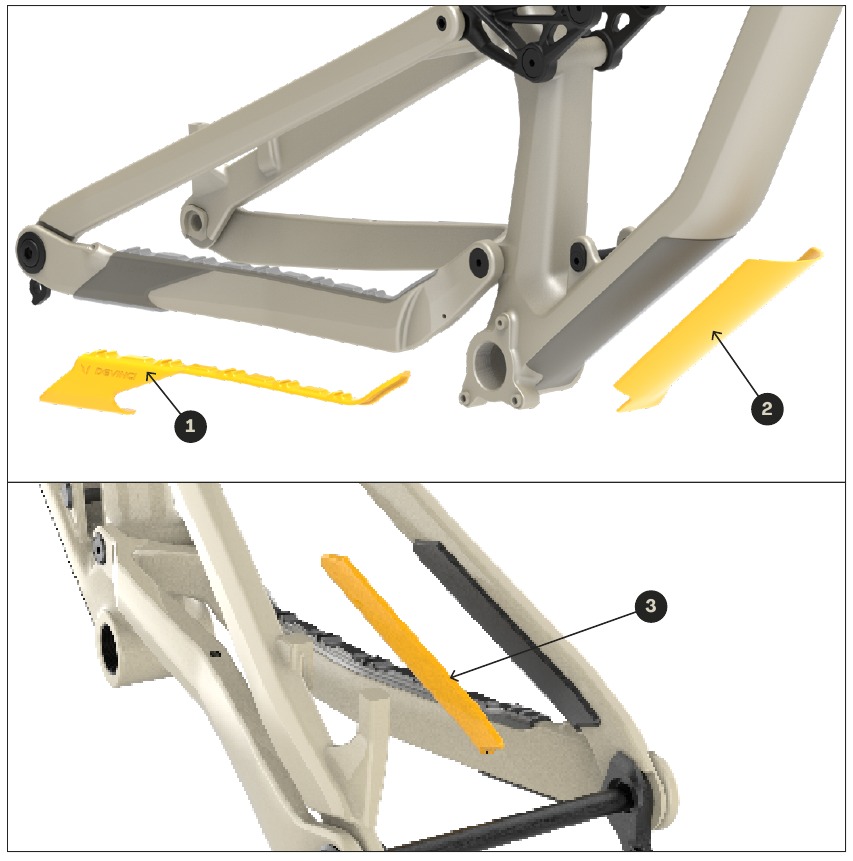

KFC09102
KIT BESCHERMERS DT+CS+SS, TROY CARBON

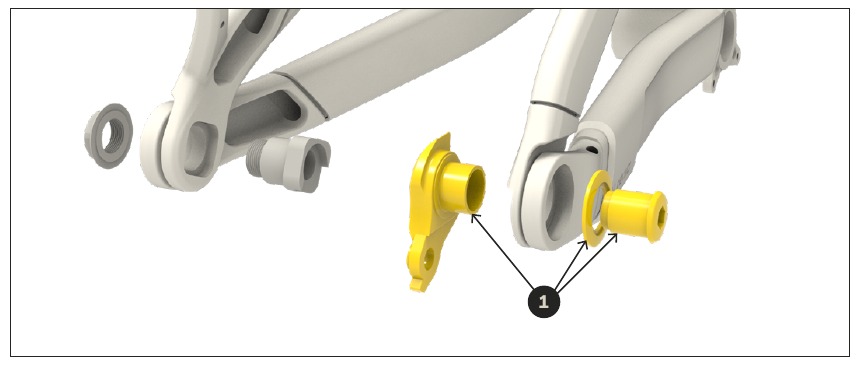

KFC05602
DERAILLEURPAD UDH MET 29.7-RING SPLITPIVOT-FIETSEN

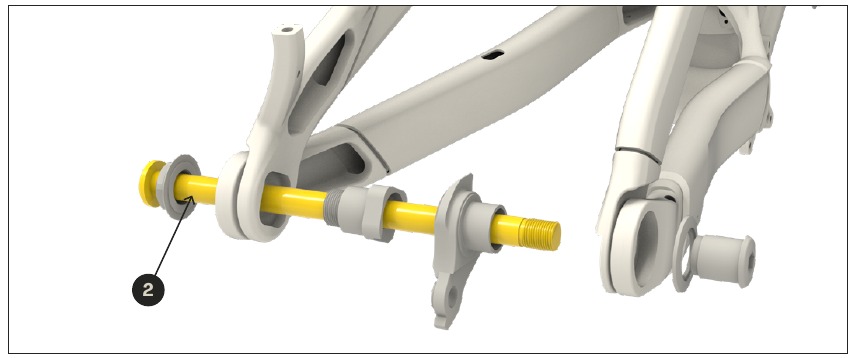

KFC06503
ACHTERAS BOOST 148*12MM UDH ZONDER HANDGREEP, SPLITPIVOT

* HET FRAME IS SLECHTS EEN VOORBEELD.

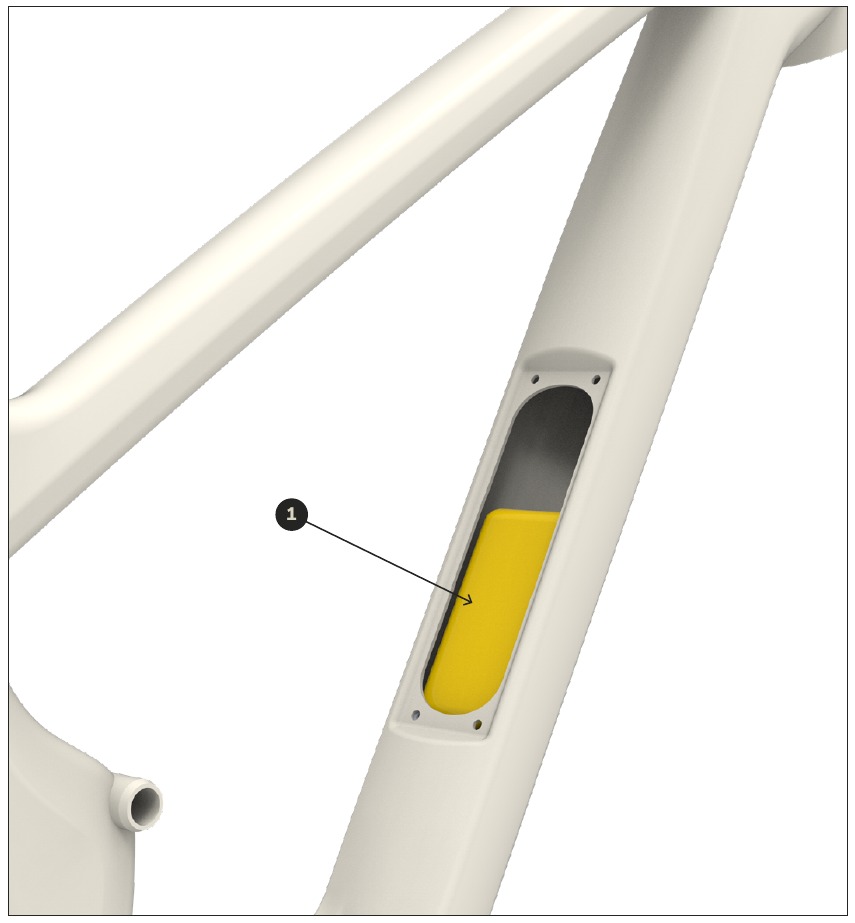

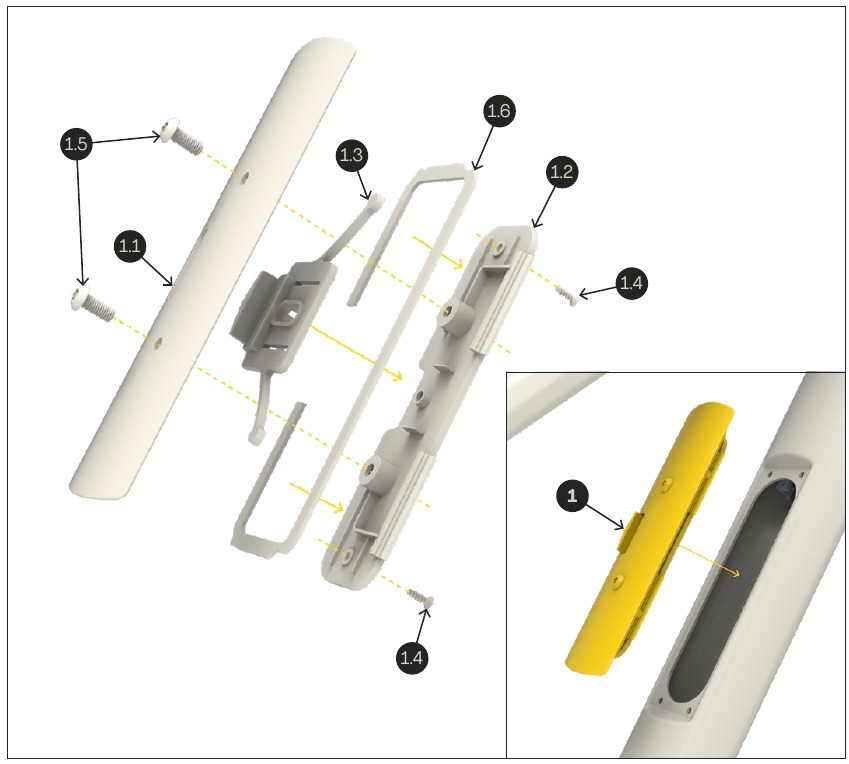

KFC09006
DE SHED-OPBERGASSEMBLAGE, TROY ST, TROY

KFC09007
GEREEDSCHAPSTAS VOOR SHED-OPBERG, TROY ST, TROY
