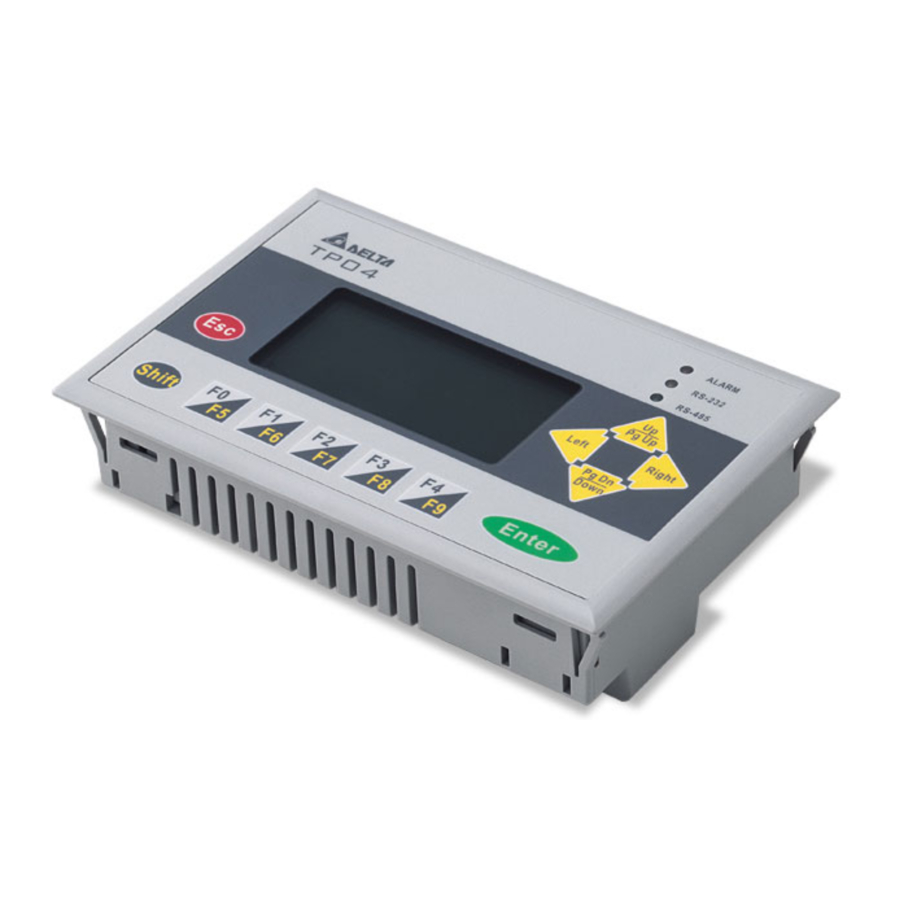

Delta TP Serie, TP04G-AS2 Handleiding

Introductie

Modeluitleg
Bedankt voor het kiezen van de Delta TP Serie. De TP04G-AS2 heeft de eigenschappen van een hoge resolutie van 128×64 dots en kan 8×4 Chinese karakters weergeven. Het biedt meertalige weergave en twee ingebouwde communicatiepoorten, één voor RS-232/RS-422 en de andere voor RS-485. RS-232 en RS-485 kunnen gelijktijdig worden gebruikt. Bovendien ondersteunt het ook ingebouwde RTC, communicatie-/alarm-LED-indicatoren. Met betrekking tot de bewerkingssoftware zijn er verschillende objecten en afbeeldingen voor de eisen van de gebruiker.

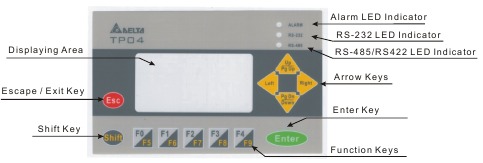

Productoverzicht

Uitleg van paneelfuncties

Achterpaneel

5-PIN klemmenblok/Draaddikte: 12-24 AWG/Koppel: 0,5 Nm

Afmeting
Voorpaneel (eenheid: mm [inch])

Diagram rechterkant (eenheid: mm [inch])

Montageafmetingen (eenheid: mm [inch])

Verticaal aanzicht (eenheid: mm)

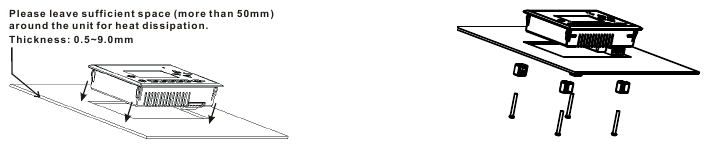

Installatie
Steek de TP04-serie in het openingsgat van het paneel en draai de schroeven vast. Als een stevige montage van de TP04-serie op het paneel nodig is, gebruik dan de vaste montagebeugel die samen met de TP04-serie is verpakt, steek de vaste beugel vervolgens aan de achterkant en draai de schroeven vast.
Als de vaste beugel niet goed is geïnstalleerd, garandeert Delta de waterdichte functie niet. Het schroefkoppel moet 4-5 (kg-cm) zijn. Overschrijd deze specificatie NIET bij het aandraaien van de schroeven; anders kan de TP04-serie beschadigd raken.
Opmerkingen: Alleen het voorpaneel wordt gegarandeerd door de beschermingsgraad. Het bedieningspaneel zelf moet voldoen aan de testomstandigheden die vereist zijn door de toegepaste beschermingsgraad.

Specificaties

Functiespecificaties

Elektrische specificaties

Wachtwoordfunctie

1. Als de gebruiker het wachtwoord is vergeten, kan het wachtwoord worden gewist met behulp van de volgende code:8888. Deze universele code wist het wachtwoord en alle interne programma's van de TP04-serie. De TP04-serie wordt ook teruggezet naar de fabrieksinstellingen met behulp van deze code. Let goed op bij het gebruik ervan.
2. Het wachtwoord kan het alfabet van A tot Z of het cijfer van 0 tot 9 zijn. Maar het moet de functietoetsen F0 ~ F9 gebruiken om de wachtwoordtekens in te voeren. Raadpleeg de volgende tabel.
   F0/F5: Scrolt in een lus als volgt 0→5→A→B→C→D→E→F→0
   F1/F6: Scrolt in een lus als volgt 1→6→G→H→I→J→K→1
   F2/F7: Scrolt in een lus als volgt 2→7→L→M→N→O→P→2
   F3/F8: Scrolt in een lus als volgt 3→8→Q→R→S→T→U→V→3
   F4/F9: Scrolt in een lus als volgt 4→9→W→X→Y→Z→4

Hardwarebediening

Wanneer de gebruiker de TP04-serie wil opstarten, is een 24V DC-voeding nodig. Na het toepassen van 24V DC-voeding op de TP04-serie, gaat deze naar het opstartscherm en vervolgens naar het door de gebruiker ontworpen programma. Door de Esc-toets 5 seconden ingedrukt te houden, keert u terug naar het systeemmenu. Er zijn vijf selecties in het systeemmenu die hieronder worden beschreven.

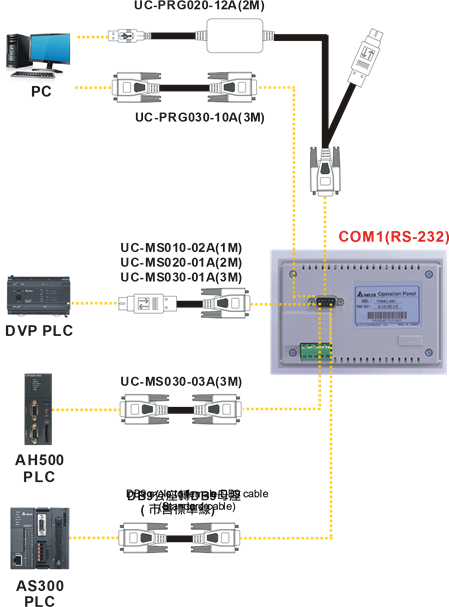

Communicatieverbinding

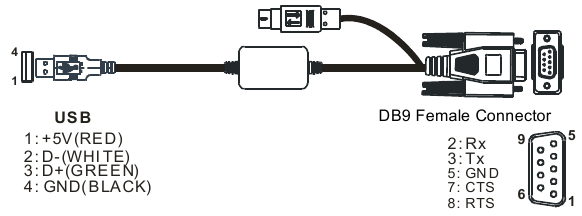

Sluit een pc aan op TP04G via aansluitkabel UC-PRG020-12A (2M) / UC-PRG030-10A(3M)

1. UC-PRG020-12A (2M)

2. UC-PRG030-10A (3M)

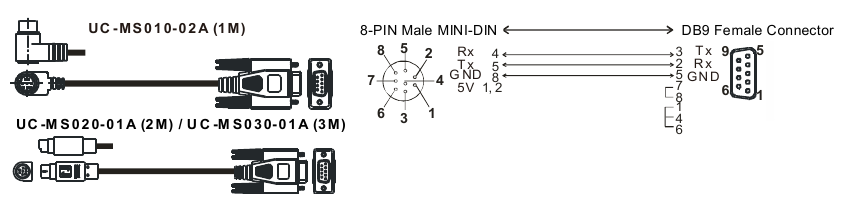

Sluit een DVP-PLC aan op TP04G via kabel UC-MS010-02A(1M)/UC-MS020-01A(2M)/UC-MS030-01A(3M)

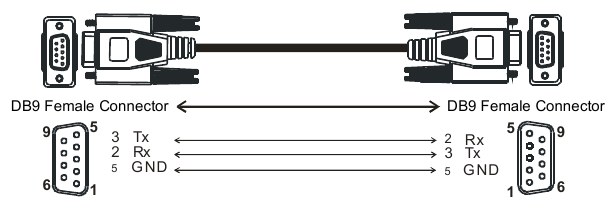

Sluit een AH-PLC aan op TP04G via kabel UC-MS030-03A(3M)

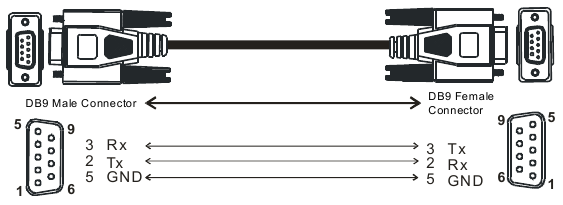

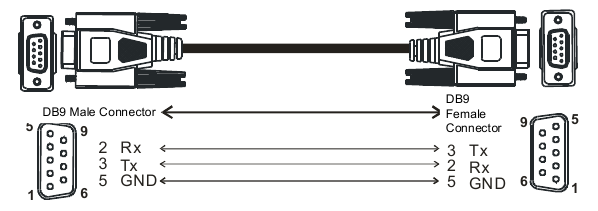

Sluit een AS-PLC aan op TP04G via DB9 (MALE) naar DB9 (FEMALE) standaard kabel

De pin-definitie van 9 PIN D-SUB

1. RS-232

2. RS-422


Schakelen tussen RS-422/RS-485 (met behulp van 8-PIN DIP-schakelaar)

Levensduur van de batterij en precisie van de kalendertimer

Levensduur van de batterij

Precisie van de kalendertimer

1. Bij 0°C/32°F, minder dan -117 seconden fout per maand.
2. Bij 25°C/77°F, minder dan 52 seconden fout per maand.
3. Bij 55°C/131°F, minder dan -132 seconden fout per maand.

Veiligheid

• TP04G-AS2 is een apparaat van het OPEN-TYPE. Het moet worden geïnstalleerd in een schakelkast vrij van stof, vocht, elektrische schokken en trillingen. Om te voorkomen dat niet-onderhoudspersoneel TP04G-AS2 bedient, of om te voorkomen dat een ongeval TP04G-AS2 beschadigt, moet de schakelkast waarin TP04G-AS2 is geïnstalleerd, zijn uitgerust met een beveiliging. De schakelkast waarin TP04G-AS2 is geïnstalleerd, kan bijvoorbeeld worden ontgrendeld met een speciaal gereedschap of een sleutel.
• Sluit GEEN AC-voeding aan op I/O-terminals, anders kan er ernstige schade ontstaan. Controleer alle bedrading opnieuw voordat TP04G-AS2 wordt ingeschakeld. Nadat TP04G-AS2 is losgekoppeld, raak GEEN terminals aan gedurende een minuut. Zorg ervoor dat de aardingsklem op TP04G-AS2 correct is geaard om elektromagnetische interferentie te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Delta TP Serie, TP04G-AS2 Handleiding
