HPE 5130, JM052A Demontagehandleiding
Inhoud
Items die een selectieve behandeling vereisen
- De hieronder vermelde items zijn geclassificeerd als items die een selectieve behandeling vereisen.
- Voer de hoeveelheid items in het product die een selectieve behandeling vereisen in de rechterkolom in, indien van toepassing.
| Itembeschrijving | Opmerkingen | Aantal items inbegrepen in het product |
| Gedrukte schakelingen (PCB) of gedrukte schakelingen (PCA) | Met een oppervlakte groter dan 10 cm² | 3 |
| Batterijen | Alle typen, inclusief standaard alkaline- en lithium knoopcelbatterijen | 0 |
| Kwik bevattende componenten | Bijvoorbeeld kwik in lampen, achtergrondverlichting van displays, scannerlampen, schakelaars, batterijen | 0 |
| Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 cm² | Inclusief achtergrondverlichte displays met gasontladingslampen | 0 |
| Kathodestraalbuizen (CRT) | 0 | |
| Condensatoren/condensors (die PCB/PCT bevatten) | 0 | |
| Elektrolytische condensatoren/condensors met een diameter of hoogte groter dan 2,5 cm | 0 | |
| Externe elektrische kabels en snoeren | 0 | |
| Gasontladingslampen | 0 | |
| Kunststoffen die gebromeerde vlamvertragers bevatten en meer dan 25 gram wegen (exclusief PCB's of PCA's die al als afzonderlijk item hierboven zijn vermeld) | 0 | |
| Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, semi-vloeistoffen (gel/pasta) en toner | Inclusief de cartridges, printkoppen, buizen, ventilatiekamers en servicestations. | 0 |
| Componenten en afval die asbest bevatten | 0 | |
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | 0 | |
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | 0 |
Vereiste hulpmiddelen
Vermeld het type en de grootte van de gereedschappen die doorgaans worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Omschrijving gereedschap | Gereedschapsmaat (indien van toepassing) |
| Kruiskopschroevendraaier | 2# |
Productdemontageproces
- Vermeld de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:

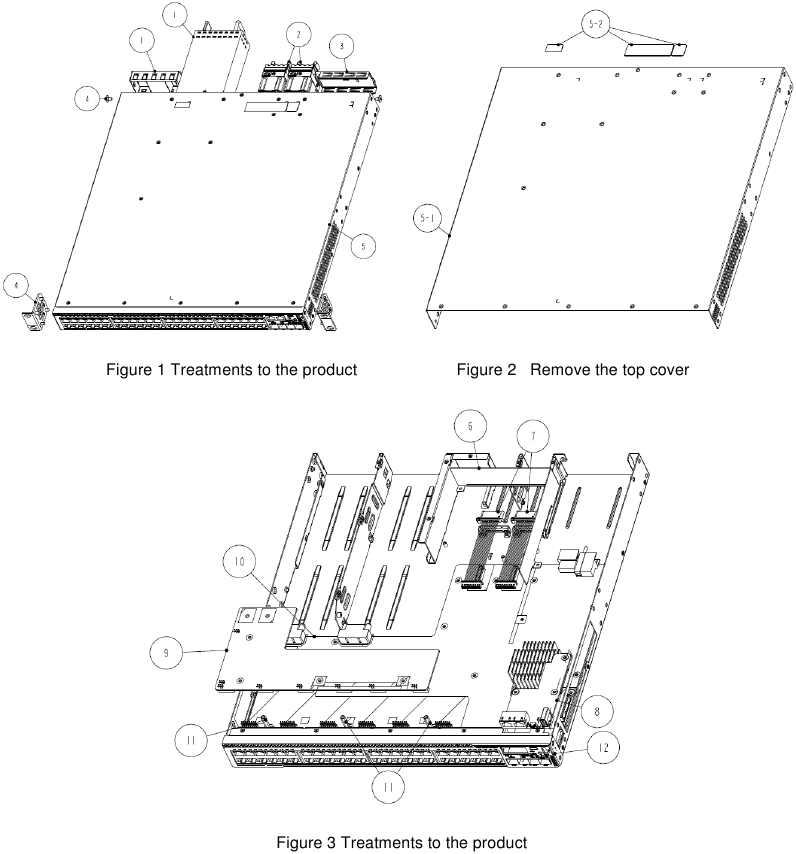

![Productdemontageproces - Stap 1]( "HPE - 5130 - Productdemontageproces - Stap 1")

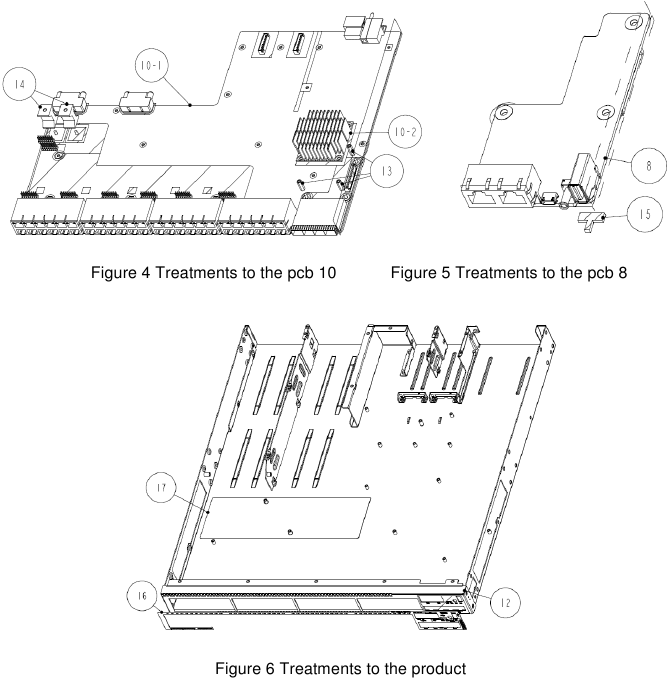

![Productdemontageproces - Stap 2]( "HPE - 5130 - Productdemontageproces - Stap 2")
- Draai de schroeven los en verwijder het gewone hoekmontageonderdeel 4, voeding 1 of blanco paneel 1, ventilator 2, blanco paneel 3.
- Draai de schroeven los en verwijder de bovenklep 5.
- Verwijder label 5-2 van de bovenklep 5-1.
- Draai de schroeven los en verwijder de luchtgeleidingsplaat 6.
- Verwijder de ventilatorconnector 7 van de onderste schaal 12.
- Draai de schroeven los en verwijder pcb 8, pcb 9 van pcb 10.
- Draai de schroeven los en verwijder de zeskantstift 11 van pcb 10.
- Draai de schroeven los en verwijder pcb 10 van de onderste schaal 12.
- Draai de schroeven los en verwijder de zeskantstift 13, stroomrail 14 van pcb 10.
- Verwijder de montagekit van de koellichaam en verwijder vervolgens het koellichaam 10-2 van pcb 10-1.
- Verwijder het schaduwschuim 15 van pcb 8.
- Verwijder folie 16, isolatieplaat 17 van de onderste schaal 12.
