Crumar MOJO 61 Handleiding

Introductie

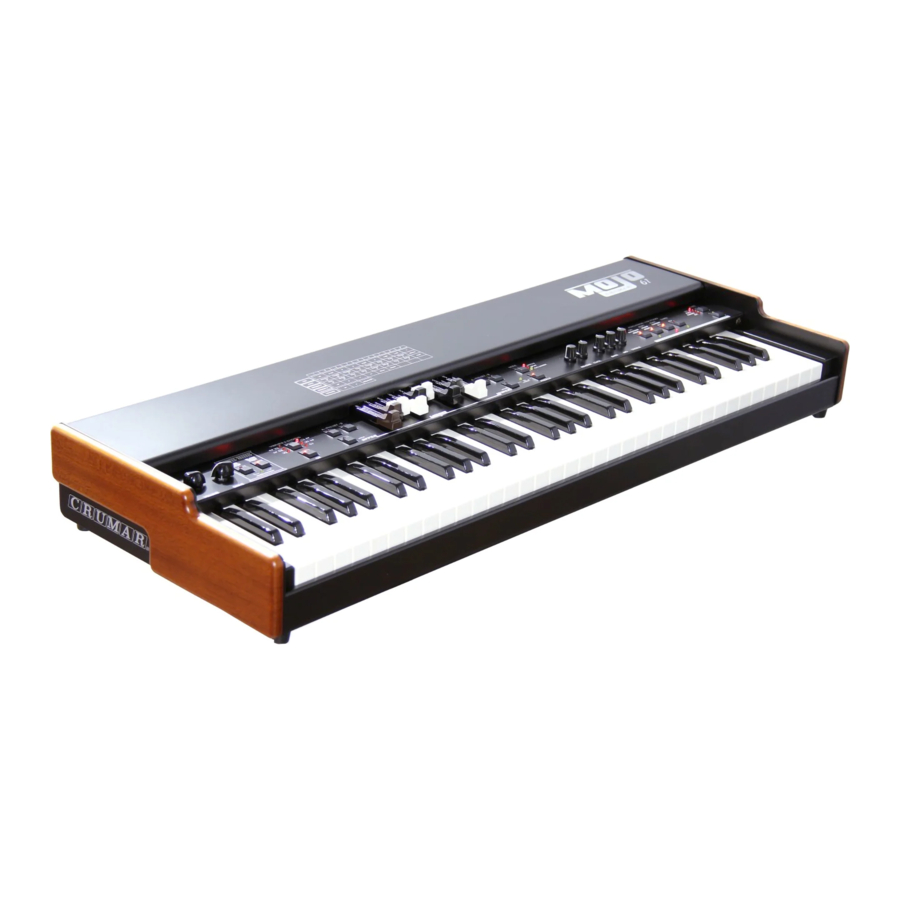

U bent nu de trotse bezitter van een Crumar Mojo 61, een van de beste digitale keyboards van deze tijd. De Mojo 61 is een hoogwaardig instrument dat volledig is bedacht, ontwikkeld en gebouwd in Italië met onderdelen van topkwaliteit. Dit instrument is het resultaat van jarenlang onderzoek naar geluidsontwerp, hoogwaardige elektronica en is samengesteld met eersteklas vakmanschap. We wensen u vele jaren plezier en goede muziek met uw nieuwe Mojo 61, en, als we u een kleine tip mogen geven... u raadt het al... lees deze handleiding volledig door en bewaar hem op een veilige plaats voor toekomstig gebruik! Veel plezier!

VEILIGHEIDSINFORMATIE

• Open het instrument niet. Het instrument mag alleen worden geopend en gerepareerd door gekwalificeerd personeel. Ongeautoriseerd openen maakt de garantie ongeldig.
• Stel het instrument niet bloot aan regen of vocht.
• Stel het instrument niet bloot aan direct zonlicht.
• Wees voorzichtig dat er geen poeders en vloeistoffen in het instrument komen. Ook niet aan de buitenkant.
• Als er vloeistoffen in het apparaat komen, verwijder dan onmiddellijk de stroom om het risico op elektrische schokken te voorkomen en neem zo snel mogelijk contact op met een servicecentrum.
• Reinig het apparaat niet met schurende reinigingsmiddelen, omdat deze het oppervlak kunnen beschadigen.
• Bewaar alle verpakkingsmaterialen voor het geval u het instrument naar een servicecentrum moet transporteren.
• De meegeleverde voedingsadapter kan worden gebruikt in elk land met een netspanning tussen 100 Vac en 240 Vac. Gebruik uitsluitend de meegeleverde PSU.
• Raak de AC-adapter niet aan met natte handen.

CONVENTIES DIE IN DEZE HANDLEIDING WORDEN GEBRUIKT

Telkens wanneer naar een knop, een LED of een andere bedieningselement wordt verwezen, gebeurt dit aan de hand van het nummer dat eraan is toegekend in de tekeningen. Wanneer u wordt uitgenodigd om een knop "ingedrukt te houden" ("press & hold"), is het de bedoeling dat de knop minstens 2 seconden ingedrukt wordt gehouden.
U zult merken dat sommige concepten meer dan eens worden herhaald, dit komt omdat er een vermelding in het ene hoofdstuk kan staan en een gedetailleerde uitleg in een later hoofdstuk.
We raden u aan deze handleiding te lezen met het instrument voor u, zodat u in de praktijk kunt brengen wat u leest en u direct feedback kunt krijgen op de hier uitgelegde begrippen.

DE GELUIDEN VAN MOJO 61

VB3-II virtueel toonwielorgel

Dit is exact dezelfde software die de Crumar Mojo aanstuurt en dezelfde parameterset presenteert. VB3-II is het resultaat van 12 jaar studie, onderzoek, experimenten en ontwikkeling van de simulatie van een vintage Hammond B3-orgel. Het is de evolutie van de GSi VB3 1.4 die nog steeds beschikbaar is als een plug-in voor digitale audiowerkstations. De afgelopen 5 of 6 jaar werd het door enkele van de meest geprezen jazz- en rockorganisten en orgeltechnici beschouwd als de beste simulatie van een toonwielorgel. De Crumar Mojo is een bestseller geweest in de "Clone Organ"-markt in 2013 en 2014 en nu biedt de nieuwe Mojo 61 u de mogelijkheid om te profiteren van een van de beste clone-orgels ooit zonder compromissen.

Pijporgel

Een pijporgel zie je niet elke dag, er zijn duizenden verschillende pijporgels die verschillen in het aantal registers, het aantal manualen, het aantal en het type pijpen, hun grootte, hun positie, enz. maar we wilden het simpel houden en een pijporgel aanbieden dat gemakkelijk te begrijpen en inspirerend is om te bespelen, dus kozen we ervoor om een orgel in barokstijl aan te bieden, gebaseerd op één manuaal en 9 registers plus 3 koppels en het klassieke "tremulant"-effect. Deze synth-engine werkt als een hybride synthesizer, gebruikt additieve synthese en fysieke modellering, er zijn geen samples bij betrokken. Het expressiepedaal reageert natuurlijk en varieert de hoeveelheid lucht die door de pijpen stroomt. Er zijn in totaal 776 virtuele pijpen.

Combo-orgels

De Mojo 61 bevat twee simulaties van zeer beroemde Italiaanse transistororgels uit de jaren zeventig, de VOX Continental en de Farfisa Compact DeLuxe. Elk van deze orgels is tot in detail gesimuleerd, waarbij de essentie en de exacte kleur van dat gritty orgelgeluid wordt gereproduceerd dat de hoeksteen was van rockbands als the Doors, the Pink Floyd en dergelijke. De polyfonie is volledig (alle 61 noten tegelijk) en alle bedieningselementen gedragen zich precies zoals in het originele instrument. Eén opmerking: aangezien beide orgels oorspronkelijk gebaseerd waren op 49-noten keyboards, hebben we ervoor gekozen om de pedaalbordtonen naar het eerste octaaf te brengen. De pedaalbordtoon heeft geen instellingen.

Tines elektrische piano

Er is geen keyboardspeler zonder een goed Rhodes elektrische pianogeluid. En de Mojo 61 biedt wat kan worden beschouwd als de beste fusie tussen geluidstrouw en bespeelbaarheid. Deze synth-engine is gebaseerd op meer dan 10 jaar ervaring met de fysieke modellering van een Rhodes elektrische piano, alles in het "lichaam" van elke afzonderlijke noot, van de attack transient tot de allerlaatste decay, is puur gesimuleerd. Sommige kleine elementen zijn toegevoegd van geselecteerde gesamplede bronnen, maar het belangrijkste deel van het geluid is pure synthese. Elk element van de mechanische piano is virtueel gereconstrueerd in de Mojo 61, van de hamer, de hamerpunten, de tines, de tonebars, de pick-ups, de dempers, het uitgangsfilter rechtstreeks naar de uitgangsjack, en ze gedragen zich allemaal precies zoals in het echt. Elk van de 88 noten wordt individueel gesimuleerd, en elke noot is een generator op zich, waardoor de volledige polyfonie wordt geboden, geen note stealing en een zeer natuurlijk en trouw aan het originele gedrag. Bovendien beschikt deze nieuwe simulatie over een zeer realistische sympathische resonantie die de hele "harp" omvat die kan vibreren en resoneren elke keer dat een toets wordt aangeslagen. Het is echt moeilijk om de Mojo-simulatie te onderscheiden van een echte Rhodes-piano, het niveau van realisme en het aantal details is erg hoog.

Reed elektrische piano

Net als bij het vorige instrument is de simulatie van een Wurlitzer 200A elektrische piano volledig gebaseerd op fysieke modellering met slechts een kleine toevoeging van gesampled materiaal. Dezelfde techniek als voorheen, elk onderdeel van de mechanische piano is virtueel gereproduceerd om het maximale niveau van realisme en bespeelbaarheid te verkrijgen, inclusief de sympathische resonantie. Deze piano heeft 64 noten en ze kunnen allemaal tegelijkertijd spelen.

PM elektrische piano

Een van de meest gebruikte elektrische pianogeluiden tijdens de jaren tachtig was de beroemde patch "E-PIANO 1" van de Yamaha DX7. De Mojo 61 biedt een reproductie van diezelfde patch met behulp van dezelfde "Phase Modulation"-synthese, waardoor het resultaat exact hetzelfde is als het originele instrument, geen compromissen. Deze synthesizer heeft een 24-stemmige polyfonie met ons "Intelligent Note Stealing Algorithm" dat alleen stillere noten steelt en niet de noten die nog worden vastgehouden, waardoor de polyfonielimiet geen probleem vormt.

Gesamplede akoestische vleugel
Deze sample-set komt uit de fabrieks sample library van de GSi Gemini en is gebaseerd op de GSP-01 "Adaptive Sample Player" synthesis engine. Het beschikt over een speciale "Physical Modeling Piano Harp Resonance Simulator" die natuurlijke resonanties toevoegt aan het geluid, waardoor het gedrag van een echte pianoharp wordt nagebootst.

DE EFFECTEN

Tremolo / Auto-panner
Mojo 61 biedt elektrische piano's en orgels, dus hoe konden we zo'n belangrijk effect in de keten missen? Het is een must in mono mode in combinatie met de Reed EP, klinkt geweldig in square stereo met de Tines EP.

Stereo Phaser
Dit is een 4-stage stereo phaser (twee individuele phasers die licht verschoven zijn) en biedt parameters zoals LFO-snelheid en -diepte. Klinkt geweldig op de elektrische pianogeluiden.

Stereo Chorus
We hebben geluisterd naar een selectie van chorus-effecten voor keyboards en gitaren, variërend van de vroege analoge BBD-chorussen tot de moderne digitale, maar een die echt geweldig werkt op een grote verscheidenheid aan geluiden is de tweekoppige BBD-gebaseerde stereo chorus die Roland opnam in de RD-1000 en in vele andere van hun instrumenten uit de jaren tachtig. Dit is een simulatie van diezelfde chorus en klinkt echt geweldig met de elektrische piano's.

Versterkersimulator
En hier komt de boetiekversterkercollectie. Deze processor simuleert vijf van de meest gebruikte gitaar- en basversterkers aller tijden: de Fender Twin, de Marshall JCM800, de Vox AC30, de Roland Jazz Chorus en de Fender BassMan. Elke versterker beschikt over een 3-weg equalizer en een instelbare overdrive.

Rotary Effect Simulator
Er is geen VB3-II zonder een geweldig rotary-effect. Dit is exact hetzelfde rotary-effect als in de Crumar Mojo, met dezelfde bedieningselementen en hetzelfde geluid.

Digitale galm
Dit is een geweldig klinkende digitale galm die licht en lucht in uw geluid brengt. Klinkt zacht, vloeiend en diep, precies en levendig, luchtig en zo realistisch dat het een waar genot is om het in de mix te hebben.

Equalizer
Dit gedeelte bevat een zeer eenvoudige 3-bands equalizer. Gebruik het om uw geluid vorm te geven voor een perfecte match met uw versterkingssysteem.

HET BEDIENINGSPANEEL – deel 1

In dit hoofdstuk maken we kennis met het bedieningspaneel van de Mojo 61; voor een betere leesbaarheid is het paneel in drie delen opgesplitst. Nummers worden gebruikt om later in deze handleiding naar elk bedieningselement te verwijzen.

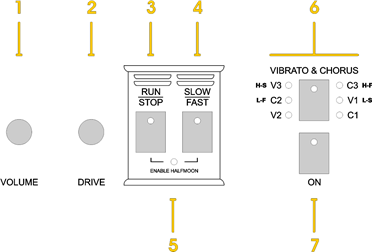

Afb. 1 - Bedieningspaneel deel 1

1. Volumeknop.
2. Drive-knop, past het overdrive-niveau aan wanneer het Rotary Speaker-effect actief is op VB3 en wanneer een Static Amp actief is op Combo-orgels of elektrische piano's.
3. RUN/STOP: druk hierop om de rotatie van het Rotary Speaker-effect te stoppen, de bijbehorende LED gaat branden; druk nogmaals om de rotatie opnieuw te starten, de LED gaat uit.
4. SLOW/FAST: druk hierop om te schakelen tussen de twee snelheden van het Rotary Speaker-effect. De bijbehorende LED animeert overeenkomstig. Let op: de LED-animatie is niet gesynchroniseerd met het geluid, het is er alleen voor een betere visuele feedback. Wanneer de STOP-snelheid is ingeschakeld, stopt de LED-animatie. Als u deze knop indrukt terwijl u in de STOP-modus bent, wordt de snelheid geschakeld en begint de LED weer te animeren, ook al heeft dit geen effect op het geluid totdat de STOP wordt uitgeschakeld met knop nr. 3.
5. Deze LED geeft aan dat de ondersteuning voor de optionele "Half-Moon"-schakelaar is ingeschakeld, in dit geval reageren de knoppen 3 en 4 niet. Om de "Half-Moon"-ondersteuning in en uit te schakelen, drukt u de knoppen 3 en 4 tegelijk in.
6. Druk op deze knop om cyclisch te schakelen tussen de Vibrato/Chorus-opties. Bij het spelen van VB3 zijn er 6 opties (C1, C2, C3, V1, V2, V3); bij het spelen van het Combo-orgel "Compact DeLuxe" zijn er slechts 4 opties beschikbaar (gelabeld met kleinere tekens, later uitgelegd).
7. Deze knop schakelt het Vibrato/Chorus-effect in/uit op het geselecteerde manuaal.

HET BEDIENINGSPANEEL – deel 2

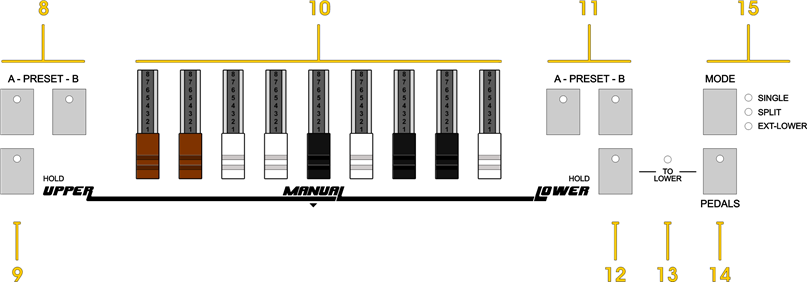

Afb. 2 - Bedieningspaneel deel 2

8. Presets voor het bovenste manuaal.
9. Bovenste manuaal selector / Bovenste HOLD-functie.
10. De drawbars. Deze worden gebruikt voor alle orgelgeluiden die de Mojo 61 biedt.
11. Presets voor het onderste manuaal.
12. Onderste manuaal selector / Onderste HOLD-functie.
13. Deze LED geeft de status aan van de functie "Pedal-to-lower" die kan worden in- en uitgeschakeld door op knop nr. 14 en vervolgens op knop nr. 12 te drukken.
14. Pedaalbord selector.
15. MODE selector. Druk hierop om te schakelen tussen SINGLE en SPLIT, druk en houd vast om de EXT-LOWER-modus te activeren.

HET COMMANDOPANEEL – deel 3

Afb. 3 - Commandopaneel deel 3

16. Knoppen voor het aanpassen van het Reverb-niveau en de hoeveelheid key-click die wordt geproduceerd door VB3 en de Combo-orgels.
17. Equalizer-sectie, werkt bovenop alles.
18. Multifunctionele knop nr. 1.
19. Multifunctionele knop nr. 2.
20. Multifunctionele knop nr. 3.
21. Multifunctionele knop nr. 4.
22. Selectie van het instrumenttype. Druk op deze knop om tussen de vier basisgeluiden (VB3, Pijporgel, Combo-orgel, Elektrische piano) van boven naar beneden te schakelen. Door op deze knop samen met de SHIFT (SHIFT)-knop te drukken, wordt van beneden naar boven geschakeld.
23. Deze LED geeft aan of de transpositie is ingeschakeld.
24. Deze LED geeft de status aan van het Rotary Speaker-effect of de Static-versterkers.
25. Deze LED geeft aan of de LOCAL-OFF (LOKAAL UIT)-functie is ingeschakeld. In een normale speelsituatie moet deze LED uit zijn.
26. De SHIFT (SHIFT)-knop. Deze wordt samen met andere knoppen gebruikt voor alternatieve functies en snelkoppelingen die later in deze handleiding worden uitgelegd.

HET ACHTERPANEEL

Afb. 4 - Achterpaneel deel 1.

1. Analoge, lijnniveau, gebalanceerde, stereo audio-uitgang. Gebruik uw jack-kabels om de Mojo 61 aan te sluiten op uw versterkingssysteem. Gebruik bij voorkeur gebalanceerde kabels.
2. Selectie van het uitgangsniveau. De optimale keuze is om deze selector in de middelste stand te laten staan (+4 dB); als u hem aansluit op een "consumenten-type" hifi-systeem voor thuis, gebruik dan de "L"-positie (-10 dB); voor meer vermogen gebruikt u de "H"-positie.
3. Hoofdtelefoonuitgang, maximale belasting = 32 ohm (controleer met uw hoofdtelefoonspecificaties). Beste prestaties met 55 ohm studiohoofdtelefoons.
4. Als u uw wifi-wachtwoord bent vergeten voor toegang tot de Editor web-app, gebruik dan een kleine schroevendraaier of een scherpe potlood om op de knop te drukken die achter dit gat zit. Het wachtwoord wordt opnieuw ingesteld op "00000000" en het systeem wordt automatisch opnieuw opgestart.
5. System USB 2.0 Type "A"-poort, gebruikt voor firmware-updates en andere verbindingen.

Afb. 5 - Achterpaneel deel 2.

6. Dit zijn twee MIDI-ingangen die intern zijn samengevoegd. Als u een extern toetsenbord wilt aansluiten om uw Mojo 61 te bedienen, kiest u gewoon een van de twee, ze zijn identiek. Er zijn er twee omdat u misschien ook een pedalenbord wilt aansluiten, zodat u geen externe MIDI Merger-eenheid nodig hebt.
7. Uw Mojo 61 kan ook worden gebruikt om andere MIDI-apparatuur te bedienen, dit is de gebruikelijke MIDI-uitgang.
8. Class-compliant USB-MIDI IN/OUT-poort, kan worden gebruikt om de Mojo 61 op uw computer aan te sluiten zonder een externe MIDI-interface te gebruiken.

BEDIENINGSPEDALEN AANSLUITEN

Er zijn drie extra jack-aansluitingen op de achterkant van de Mojo 61 die worden gebruikt om pedalen of de "half-moon" 3-wegschakelaar aan te sluiten.

Afb. 6 - Pedaalingangen.

9. Half-Moon- of voetschakelaar-ingang. Hier kunt u onze dubbele voetschakelaar of onze half-moon-schakelaar aansluiten; de laatste kan alleen worden bevestigd aan het optionele onderste manuaal en wordt geactiveerd door tegelijkertijd op de knoppen nr. 3 en nr. 4 te drukken. Normaal gesproken accepteert deze aansluiting de dubbele voetschakelaar die tegelijkertijd werkt met de paneelknoppen nr. 3 en nr. 4. Zorg ervoor dat u een voetschakelaar gebruikt die speciaal voor de Mojo 61 is gemaakt.
10. Sluit een 10-K ohm expressiepedaal aan op deze jack; ons Crumar long-throw pedaal is de perfecte keuze, maar andere pedalen van derden zijn mogelijk ook compatibel.
11. Sluit een traditioneel sustainpedaal aan op deze jack; de polariteit wordt automatisch gedetecteerd wanneer het instrument wordt ingeschakeld, dus zorg ervoor dat het pedaal al is aangesloten voordat u het inschakelt.

OVER HET SUSTAINPEDAAL
Het sustainpedaal wordt normaal gesproken gebruikt wanneer het Electric Piano-geluid actief is en functioneert als een normaal piano-sustainpedaal. Wanneer VB3 echter actief is en het Rotary Speaker-effect is ingeschakeld, kan het sustainpedaal worden gebruikt om te schakelen tussen SLOW (LANGZAAM) en FAST (SNEL); wanneer de snelheid is ingesteld op STOP (STOP) met behulp van knop nr. 3, kan het sustainpedaal worden gebruikt om de rotary-rem te deactiveren en terug te keren naar de vorige snelheid.

HOE DE MOJO 61 IN TE SCHAKELEN

U zou een externe PSU (Power Supply Unit) moeten hebben gekregen, het ene uiteinde gaat naar het stopcontact, het andere uiteinde gaat naar de voedingsaansluiting aan de achterkant van uw Mojo, gelabeld met nummer 12.
Druk op de schakelaar nr. 13, na een seconde ziet u alle lampjes op het bedieningspaneel oplichten en na nog eens 8 seconden is het instrument klaar om te worden bespeeld.

Afb. 7 – Voedingssectie.

ALLES OVER VB3

VB3 is het eerste instrument dat kan worden geselecteerd door op knop nr. 22 met het label TYPE te drukken. Het is de simulatie van een toonwielorgel en is de belangrijkste geluidsengine van je Crumar Mojo 61. Net als het originele orgel bestaat het uit drie klavieren, het bovenste, het onderste en het pedaalbord, ook al hebben we maar één fysiek klavier en één set van 9 trekregisters. Desalniettemin biedt Mojo 61 een aantal slimme oplossingen om het leuk en gemakkelijk te bespelen, zelfs zonder het extra onderste klavier.
Selecteer eerst welke MODE (modus) je wilt spelen met behulp van knop nr. 15. Dit is erg belangrijk, omdat de MODE (modus) bepaalt welk klavier het klavier bespeelt en welk klavier de trekregisters moeten bedienen.
Selecteer ten tweede welk klavier je gaat bespelen en/of bedienen, met behulp van de knoppen nr. 9 voor het bovenste klavier, knop nr. 12 voor het onderste klavier, knop nr. 14 voor het pedaalbord.
Nu volgt een voorbeeld om uit te leggen hoe verschillende modi werken. Laten we aannemen dat het bovenste klavier is geselecteerd.

• MODE = SINGLE: het klavier bespeelt het bovenste klavier en de trekregisters bedienen de registratie van het bovenste klavier;
• MODE = SPLIT: het klavier is gesplitst in twee delen, het linker deel bespeelt het onderste klavier, het rechter deel bespeelt het bovenste klavier; de trekregisters bedienen het bovenste klavier (dat in dit voorbeeld is geselecteerd); als we het onderste klavier selecteren, blijft het klavier gesplitst, maar de trekregisters bedienen nu het onderste klavier;
• MODE = EXT. LOWER: het klavier bestuurt altijd het bovenste klavier, de trekregisters besturen het klavier dat momenteel is geselecteerd. Dit komt omdat het onderste klavier naar verwachting wordt bespeeld vanaf een extern MIDI-klavier.

De bespeelbare extensie van het VB3-orgel is 61 noten, van C (noot 36) tot C (noot 96). Het toepassen van de transpositie heeft geen invloed op de bespeelbare extensie, waardoor er stomme noten aan een van de uiteinden van het klavier ontstaan.

CHORUS / VIBRATO
VB3 ondersteunt de 6 selecties van Chorus of Vibrato, net als de originele toonwielorgels, en afzonderlijke activering op het bovenste klavier en/of het onderste klavier (dat ook het pedaalbord omvat) door slechts één knop te gebruiken. Wanneer het bovenste klavier is geselecteerd, hebben knop nr. 7 en de bijbehorende LED betrekking op het bovenste klavier; wanneer het onderste klavier of het pedaalbord is geselecteerd, werkt knop nr. 7 op het onderste klavier. Uiteraard wordt de status (aan of uit) onthouden. Snelkoppeling: gebruik knop nr. 7 samen met de SHIFT (schakelen)-knop om het effect op het andere klavier in of uit te schakelen.

TREKREGISTERS
We gaan ervan uit dat je al weet wat trekregisters zijn en hoe ze het geluid van een toonwielorgel beïnvloeden. Zo niet, dan nodigen we je uit om op internet te zoeken en een van de vele documenten te lezen die uitleggen hoe toonwielorgels werken. Onze enige bedoeling, in dit hoofdstuk, is om uit te leggen dat de 9 trekregisters kunnen werken voor zowel het bovenste klavier als het onderste klavier, en de eerste 3 werken voor het pedaalbord.

Afb. 8 - Trekregisterfunctie tabel.

Bekijk figuur 8. De rij met het label "VB3" geeft de toonhoogte van elk trekregister aan; de rij met het label "TW-BASS" geeft aan dat het eerste trekregister de 16' van het pedaalbord aanpast, het tweede trekregister de 8' aanpast en het derde trekregister de release-tijd aanpast (simulatie van de "string bass"-functie). Om de trekregisters het pedaalbord te laten aanpassen, moet je natuurlijk het pedaalbord selecteren door op knop nr. 14 te drukken. Vergeet niet eerst te controleren welk klavier je hebt geselecteerd en verplaats vervolgens de trekregisters.
Ondanks de gedrukte cijfers van 1 tot 8 en de 15 "klikken" die je voelt bij het verplaatsen van de trekregisters, sturen ze eigenlijk 128 MIDI-waarden van 0 tot 127. Trekregisters zijn net als normale schuifpotmeters, alleen met de vorm en het uiterlijk van orgeltrekregisters.

TREKREGISTERVOORINSTELLINGEN
Elk klavier (boven en onder) ondersteunt twee "trekregistervoorinstellingen"; het bovenste klavier gebruikt knoppen 8A en 8B, het onderste klavier gebruikt knoppen 11A en 11B. Ze werken net als de omgekeerde kleuren toetsen van een console toonwielorgel, precies op dezelfde manier. Ze slaan alleen de waarden van de trekregisters op. Wanneer een voorinstelling is geactiveerd, brengt het verplaatsen van de trekregisters geen enkele verandering in het geluid; wanneer een voorinstelling is geactiveerd op het bovenste klavier, wordt de percussie uitgeschakeld; om de trekregisters opnieuw in te schakelen, selecteer je gewoon het klavier dat je wilt bedienen opnieuw.
Een trekregistervoorinstelling opslaan: selecteer het gewenste klavier, zet de trekregisters in de gewenste positie, houd de gewenste voorinstellingsknop ingedrukt. Je ziet de LED snel slechts één keer knipperen, wat het einde van het proces aangeeft.

DE HOLD (VASTHOUDEN) FUNCTIE
Waarschijnlijk heb je opgemerkt dat er naast de labels "Upper" (boven) en "Lower" (onder) een kleiner label staat met de tekst "HOLD" (vasthouden). Dit is een speciale functie die, wanneer geactiveerd, de trekregisters tijdelijk loskoppelt van het geluid, waardoor je de trekregisters kunt aanpassen zonder het geluid te beïnvloeden, en onmiddellijk naar de nieuwe registratie kunt gaan, alsof het een opgeslagen voorinstelling is, op het exacte moment dat je de HOLD (vasthouden)-functie deactiveert.
Voorbeeld: selecteer het bovenste klavier, zet de trekregisters zoals je wilt en speel een akkoord; druk nu nogmaals op de selectieknop van het bovenste klavier (knop nr. 9), je zult merken dat de bijbehorende LED begint te knipperen; verplaats nu de trekregisters naar een nieuwe registratie terwijl je het akkoord nog steeds laat doorspelen... hoor, er verandert niets aan het geluid; druk nu nogmaals op de HOLD (vasthouden)-knop. De nieuwe registratie wordt nu afgespeeld.
Dit is vrijwel wat organisten doen met console-orgels met twee trekregistersets per klavier.

PEDALS TO LOWER (PEDALEN NAAR ONDER)
Om deze functie te activeren of deactiveren, houd je eerst de selectieknop van het pedaalbord nr. 14 ingedrukt en druk je vervolgens op de onderste selectieknop nr. 12. De gele LED nr. 13 blijft branden als deze functie is ingeschakeld.
Deze functie maakt het mogelijk om de pedaalbordtonen samen met het onderste klavier te spelen, de ene boven op de andere, met het verschil dat het onderste klavier over het hele klavier zal spelen, terwijl het pedaalbord alleen over de onderste 25 noten zal spelen.

PERCUSSIE
Het is een kort, percussief geluid dat bovenop het trekregistergeluid wordt toegevoegd met als doel het aanvalstransient te versterken, het voegt iets speciaals toe aan het orgelgeluid.

Afb. 9 - De percussieknoppen.

• Knop nr. 18: Schakelt de percussie in of uit. Houd er rekening mee dat de percussie alleen werkt op het bovenste klavier en, wanneer geactiveerd, het geluid van het laatste trekregister uitschakelt, net als in het originele toonwielorgel.
• Knop nr. 19: indien geactiveerd, is het percussievolume "zacht"; anders is het luider.
• Knop nr. 20: selecteert de percussieverval tijd, een korte (snelle) verval wanneer deze is ingeschakeld, of een langere (langzame) verval wanneer deze is uitgeschakeld.
• Knop nr. 21: selecteert de harmonische die wordt gebruikt voor het percussiegeluid, de derde harmonische (trekregister nr. 5) wanneer deze is ingeschakeld, de tweede harmonische (trekregister nr. 4) wanneer deze is uitgeschakeld.

HET PIJPORGEL BESPELEN

Druk op de TYPE (type)-knop nr. 22 om naar het volgende geluid te gaan, het pijporgel. Dit is een orgel met één klavier met 9 registers, 3 koppels en de tremulantmotor. Een belangrijk ding: vergeet niet om het Reverb (galm)-niveau een beetje te verhogen bij het spelen van dit geluid!

Afb. 10 - Pijporgel registers.
De trekregisters fungeren in dit geval als aan/uit-schakelaars, net als de "registers" van een echt pijporgel die kunnen worden ingedrukt (uit) of uitgetrokken (aan). De middelste positie is de drempel en de aan/uit-overgang is vloeiend. Elk register komt overeen met een reeks verschillende pijpen, sommige pijpen worden hergebruikt in bepaalde nootbereiken. Pijpen zijn anders georganiseerd over het stereoveld, over het algemeen zijn de lagere tonen het meest hoorbaar op het linkerkanaal en de hoge tonen bevinden zich meer naar het rechterkanaal.
Het pijporgel ondersteunt ook de voorinstellingen A en B, evenals de HOLD (vasthouden)-functie, net als VB3. Raadpleeg het vorige hoofdstuk.

KOPPELS
Dezelfde knoppen die eerder werden gebruikt voor het percussiegeluid met VB3 worden nu gebruikt voor de zogenaamde "koppels", wat een speciaal mechanisme is van een pijporgel dat ervoor zorgt dat een enkele noot op meerdere octaven kan worden afgespeeld.
Laten we een voorbeeld geven: speel de middelste C-noot, druk nu op knop nr. 18, dit activeert de "SUB OCTAVE" (sub octaaf)-koppeling en je hoort de lagere C die aan het geluid wordt toegevoegd; druk nu op knop nr. 19 die de "OCTAVE" (octaaf)-koppeling activeert, zodat de hogere C ook aan het geluid wordt toegevoegd; ten slotte schakelt knop nr. 20 de "CANCEL UNISON" (unisono annuleren) in, die de middelste noot annuleert, d.w.z. de noot die je daadwerkelijk speelt, waardoor alleen de lagere C en de hogere C overblijven.
Als de "CANCEL UNISON" (unisono annuleren)-koppeling is ingeschakeld en de andere twee zijn uitgeschakeld, hoor je geen geluid. Als je goed luistert, hoor je een luchtig aanvalsgeluid zoals lucht die door de toets blaast en de pijpen niet bereikt. Hé, het is tenslotte fysieke modellering!

Afb. 11 - Pijporgel koppels.

TREMULANT MOTOR
Dit is een effect dat kan worden geactiveerd met knop nr. 7. In pijporgels is het als een roterende ventilatieopening die een soort tremolo-effect produceert door de luchtstroom door de pijpen af te wisselen.

COMBO ORGELS

In de jaren zeventig kochten veel bands die zich geen elektro-magnetisch toonwielorgel konden veroorloven, kleinere en goedkopere transistororgels, die voornamelijk in Italië werden gemaakt. Twee van de meest bekende modellen worden perfect geïmiteerd door je Mojo 61. Gebruik de TYPE (type)-knop nr. 22 om het Combo-orgel geluid te activeren. Beslissen welk Combo-orgel wordt geactiveerd vanaf de Type (type)-knop gebeurt via de Editor web-app of een knop snelkoppeling die later in deze handleiding wordt uitgelegd.

TREKREGISTERS

Afb. 12 - Trekregisterfuncties bij het spelen van Combo-orgels.
De rij met het label "Combo F" verwijst naar het type "Compact DeLuxe". In dit geval fungeren de trekregisters als aan/uit-schakelaars met de middelste positie als drempel.
De rij met het label "Combo V" verwijst naar het type "Continental". Hier fungeren de trekregisters als normale trekregisters met één uitzondering: de eerste 4 trekregisters zijn de registers, de volgende twee passen het volume van de twee golfvormen aan, de laatste drie blijven ongebruikt. Als de 5^e of de 6^e trekregister niet zijn uitgetrokken, is er geen geluid.

VIBRATO
De "Combo F" heeft 4 verschillende vibrato typen die kunnen worden geselecteerd met knop nr. 6 en kunnen worden in- of uitgeschakeld met knop nr. 7. De vier selecties hebben een label zoals te zien in afb. 13 en zijn:

• Light Slow
• Light Fast
• Heavy Slow
• Heavy Fast

De "Combo V" heeft geen typeselectie, alleen de aan-uit schakelaar.

Afb. 13 - Vibrato selectie voor Combo-orgels

ELEKTRISCHE PIANO

Druk op de TYPE-knop nr. 22 om de piano te activeren en begin een beetje te spelen voordat je verder gaat met het lezen van deze handleiding.
Je zult waarschijnlijk merken dat het bespelen van de elektrische piano's van de Mojo 61 een bijzondere sfeer heeft. Dit zijn niet de gebruikelijke samples die je sinds de vroege jaren 80 altijd al in alle digitale keyboards hebt gevonden, in plaats daarvan is dit een real-time synthesizer die direct het geluid van de elektrische piano reconstrueert terwijl je erop speelt, en je zult voelen dat hij leeft, ademt, reageert op je spel en zich gedraagt ​​net als het echte werk.
Er zijn een paar dingen die je kunt testen om te bewijzen dat we gelijk hebben. Ten eerste, de dynamische respons. Gesamplede instrumenten hebben een vooraf bepaald aantal velocity-lagen. Hier is de dynamiek praktisch oneindig, je zult nauwelijks twee keer dezelfde aanslagen horen.
De polyfonie. De zogenaamde ROMplers hebben meestal een vooraf bepaald aantal stemmen die cyclisch worden toegewezen aan de gespeelde noten, en dit zijn er meestal meer dan de gespeelde noten. De elektrische piano's in de Mojo 61 hoeven geen extra stemmen toe te wijzen omdat ze zich gedragen als het echte werk, er is één bewegend element per toets, dus 88 gespeelde toetsen = 88 stemmen (of 64 voor de rietpiano).
Als je nog geen sustainpedaal op je Mojo 61 hebt aangesloten, nodigen we je uit om dit nu te doen.
Zet nu je voet op het sustainpedaal en houd het ingedrukt, speel dan een ribattuto (blijf dezelfde noot spelen). Je zult enkele timbrale veranderingen opmerken, vanwege het feit dat een element trilt (een tand of een riet) en de hamer het in trilling blijft brengen, maar soms versnelt de hamer de trilling, andere keren dempt hij het. Ook het aanslaggeluid verandert elke keer, omdat je virtueel iets stimuleert dat al in beweging is.
Resonanties. Een elektrische piano heeft, net als een akoestische piano, een harp en een klankbord waar metalen elementen in trilling worden gebracht en op hun beurt hun trilling doorgeven aan de andere elementen. Dit wordt "sympathische" resonantie genoemd. Probeer dit: speel een noot in het hoge register (bijvoorbeeld de laatste D), druk nu op het sustainpedaal en blijf die noot spelen. Je zult merken dat alle andere tanden (of rieten) in trilling worden gebracht.
Er is meer, maar we zijn ervan overtuigd dat je het nu begrijpt. Nu terug naar de saaie technische dingen. Ga je de effecten niet missen?
Schakelen tussen de "Tine"- en de "Reed"-piano gebeurt via de Editor-webapp, maar kan ook worden gedaan met een knop-shortcut die later in deze handleiding wordt uitgelegd.

EFFECTEN TOEPASSEN OP COMBO-ORGELS EN ELEKTRISCHE PIANO'S

De multifunctionele knoppen met de nummers 18, 19, 20 en 21 kunnen worden gebruikt om toegang te krijgen tot de effecten en andere nuttige functies.
Bij het bespelen van een combo-orgel kun je FX1 en FX2 schakelen door respectievelijk de knoppen n. 20 en n. 21 te gebruiken. Kiezen welk effect is gekoppeld aan FX1 of aan FX2 gebeurt via de Editor-webapp, maar kan ook worden gedaan met een knop-shortcut die later wordt uitgelegd.
Bij het bespelen van een elektrische piano kan het octaaf omlaag of omhoog worden geschakeld door respectievelijk de knoppen n. 18 of n. 19 te gebruiken. Deze knoppen zijn exclusief, het octaaf kan alleen omlaag of omhoog. Om het octaaf te resetten, drukt u eenvoudigweg opnieuw op de actieve knop.

Fig. 14 - Multifunctionele knoppen voor combo-orgels en elektrische piano's
De status van de effecten wordt altijd onthouden voor elk van de twee combo-orgels en elk van de vier pianogeluiden. Onthouden instellingen omvatten de aan/uit-status van elk effect samen met al hun parameterinstellingen die zijn gemaakt via de webapp-editor. Om ervoor te zorgen dat de instellingen zijn opgeslagen, drukt u opnieuw op de actieve PRESET-knop.

DE SHIFT-KNOP EN DE ALTERNATIEVE FUNCTIES

Door de SHIFT-knop n. 26 samen met de knoppen 18, 19, 20 en 21 in te drukken, is het mogelijk om toegang te krijgen tot andere functies:

Fig. 15 - SHIFT-functies

• SHIFT + knop n. 18: transponeert omlaag met een halve toon. Het is mogelijk om tot -12 halve tonen te komen.
• SHIFT + knop n. 19: transponeert omhoog met een halve toon. De hogere limiet is +12 halve tonen.
  Opmerking: wanneer de transpositie actief is, brandt de gele LED n. 23.
• SHIFT + knop n. 20: schakelt de "Cabinet"-simulatie in of uit, die in het geval van VB3 verwijst naar de Rotary Speaker-simulator, en in het geval van combo-orgels of elektrische piano's verwijst naar de Static Amp-simulator. Wanneer de Cabinet-simulatie is ingeschakeld, is het mogelijk om de overdrive-hoeveelheid aan te passen met behulp van knop n. 2.
• SHIFT + knop n. 21: dit schakelt de functie "Local Off" in, die het keyboard loskoppelt van de interne geluidsgenerator en het alternatieve Tx Midi-kanaal activeert, zoals later in deze handleiding wordt uitgelegd.

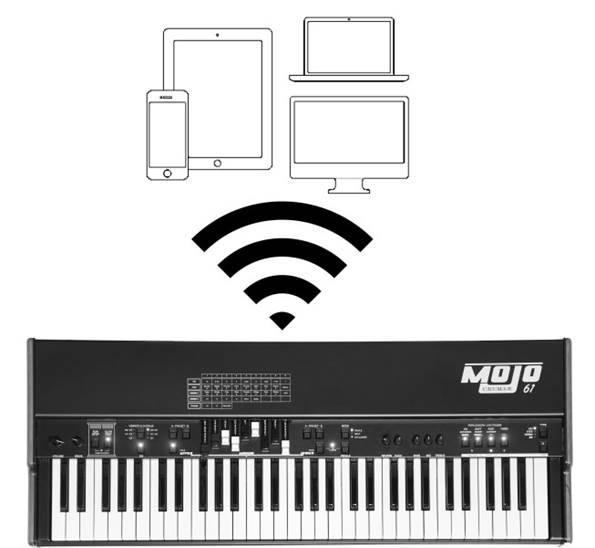

VERBINDEN MET DE WEBAPP-EDITOR

Elk modern mobiel apparaat (tablets en smartphones) of elke moderne computer (desktop of laptop) kan worden gebruikt om toegang te krijgen tot de Editor-webapp. De uitvoeringssnelheid van de Editor is afhankelijk van de CPU-kracht van je apparaat. Wanneer de Mojo 61 is ingeschakeld, gebruik je de netwerkopties van je apparaat om te beginnen met scannen naar bestaande Wi-Fi-netwerken. De Mojo 61 zou een SSID moeten uitzenden dat begint met "Mojo-xxxxxxxx" waarbij de "x" worden vervangen door een hexadecimaal serienummer dat uniek is voor elke eenheid. Voltooi de verbinding met het volgende wachtwoord: 00000000 (acht keer nul). Het wachtwoord kan later worden gewijzigd vanuit het startscherm van de Editor-app en kan op elk moment worden teruggezet naar de standaardwaarde door de procedure punt 4 te volgen.
Eenmaal verbonden, open je je favoriete browser (Chrome, Safari, Firefox, Edge, enz.) en typ je de URL "Mojo/" (de laatste slash is belangrijk, sommige browsers herkennen dit mogelijk niet als een URL) of typ je het IP-nummer 192.168.1.1
De startpagina van de Editor zou in je browser moeten laden als een normale website. Dit kan worden bekeken in portret- of landschapsmodus, de pagina zou zichzelf dienovereenkomstig moeten hertekenen.
De Editor bestaat uit een startpagina, drie bewerkingspagina's voor de geluidsparameters (VB3, piano's en effecten), nog een pagina voor het bewerken van de Midi CC Map, en de knop "Save All" gemarkeerd in rood.

DE WEBAPP-EDITOR GEBRUIKEN

De Mojo 61 Editor is een Web-App, een interactieve website die kan worden gebruikt om alle geluidsparameters en andere functies aan te passen. Parameters worden over het algemeen gepresenteerd in de vorm van horizontale schuifregelaars voor meer gemak bij het gebruik van de app vanaf een aanraakapparaat. De app kan echter ook met de muis worden gebruikt vanaf een conventionele computer. Een in-line help kan worden opgeroepen door op het vraagteken te tikken icoon in de rechterbovenhoek, of op de parameternamen in de bewerkingspagina's.

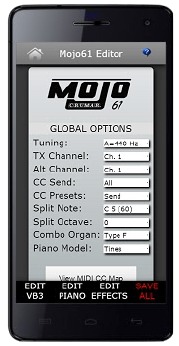

DE STARTPAGINA
Hier kun je alle globale opties en functies instellen.

GLOBALE OPTIES

• TUNING: Dit accepteert een bereik van A=430 Hz tot A=450 Hz, waarbij 440 Hz de standaardwaarde is. Elke keer dat deze instelling wordt gewijzigd, is een herstart vereist om de nieuwe wijziging van kracht te laten worden.
• TX Channel: het MIDI-kanaal dat wordt gebruikt voor het verzenden van berichten naar de uitvoerpoorten. Aangezien VB3 3 kanalen gebruikt, zal het bovenste deel op ch. 1 verzenden, het onderste op ch. 2 en het pedalenbord op ch. 3. Het kanaal wordt teruggevouwen als het 16 overschrijdt, dus als je dit instelt op kanaal 15, heb je boven op 15, onder op 16 en pedalenbord op kanaal 1.
• Alt. Channel: dit is het alternatieve kanaal dat alleen kan worden gebruikt als het instrument is ingesteld in de Local-off-modus.
• TX Velocity: beslis wanneer je de informatie over de Note-on-velocity wilt verzenden, of altijd, nooit of volgens het geselecteerde instrument (paneel).
• CC Send: beslis of je alle Continuous Controller-berichten wilt verzenden, alleen die welke door de pedalen worden gebruikt, of geen van hen (dus alleen nootberichten worden verzonden).
• CC Presets: beslis of de CC-berichten met betrekking tot de drawbars moeten worden verzonden of niet wanneer een drawbar-preset wordt opgeroepen.
• Sustain pedal: beslis de functie van het sustainpedaal in de VB3-modus.
• Split note: stel de laagste noot van het rechterdeel van het keyboard in wanneer de Split-modus wordt gebruikt.
• Split octave: kan het octaaf van het linkergedeelte (onderste klavier) van het keyboard verschuiven bij gebruik van de Split-modus.
• Combo Organ: beslis welk combo-orgel je wilt gebruiken.
• Piano Mode: beslis welk elektrisch pianomodel je wilt gebruiken.

MIDI CC MAP BEKIJKEN
Toegang tot de MIDI CC-map. Zie de paragraaf "MIDI MAP" verderop in deze handleiding.

WI-FI-WACHTWOORD
Het standaardwachtwoord voor verbinding met de Mojo 61 is "00000000", het kan worden gewijzigd in elk woord met een maximale lengte van 8 tekens. Het is aan te bevelen om alleen letters en cijfers te gebruiken en speciale tekens te vermijden. Het instellen van een aangepast wachtwoord voorkomt dat anderen verbinding maken met de Mojo 61 terwijl we op het podium staan. De Wi-Fi-radio in de Mojo 61 is echter krachtig genoeg om een verbinding te leveren binnen een bereik van maximaal 5 - 10 meter (30 voet) - hoewel deze afstand kan variëren afhankelijk van mogelijke storingen - en accepteert slechts één verbinding tegelijk, dus er is geen risico dat twee mensen de Mojo 61 tegelijkertijd besturen.

PAGINA: VB3 BEWERKEN
Deze pagina toont alle parameters met betrekking tot de VB3-engine en het Rotary Speaker-effect. Elke keer dat je een fader naar links of rechts schuift, kun je de huidige waarde erboven lezen.

PAGINA: COMBO BEWERKEN
Deze pagina toont alle parameters met betrekking tot de twee combo-orgelsimulaties.

PAGINA: PIANO BEWERKEN
Deze pagina toont alle parameters met betrekking tot de twee elektrische pianosimulaties.

PAGINA: EFFECTEN BEWERKEN
Deze pagina toont de parameters met betrekking tot de effecten die kunnen worden gebruikt met de combo-orgels en de elektrische piano's. Effecten zijn georganiseerd in gekleurde vakken.

PAGINA: MIDI MAP
De MIDI Map-pagina is te bereiken via de knop op de startpagina of door te klikken/tikken op de MIDI CC die aan elke parameter is toegewezen. Het is mogelijk om elk van de 127 CC-nummers aan een parameter toe te wijzen, en meer dan één parameter kan indien nodig aan dezelfde CC worden toegewezen, maar dit betekent dat wanneer dat specifieke CC-nummer wordt ontvangen, alle parameters die eraan zijn toegewezen, dienovereenkomstig zullen veranderen.

KNOP: SNAPSHOTS
Klik of tik op deze knop om een van de acht beschikbare snapshots op te slaan of op te roepen.
Er wordt geen verdere informatie gegeven in deze handleiding over de geluidsparameters die toegankelijk zijn via de editor, omdat ze in detail worden uitgelegd in de in-line help. Als je twijfels hebt tijdens het bewerken van je geluid, klik of tik op de naam van de parameter waarover je meer wilt weten en er verschijnt een pop-upvenster met de informatie die je nodig hebt.

SNELKOPPELINGEN

Sommige functies die normaal gesproken toegankelijk zijn via de Editor-webapp, zijn ook toegankelijk via toetscombinaties op het bedieningspaneel. Hier is een samenvatting:

• Schakel tussen de twee combo-orgelgeluiden: gebruik UPPER PRESET A voor Combo Type "F" (Combo Type "F") en UPPER PRESET B voor Combo Type "V" (Combo Type "V").
• Schakel tussen de vier pianogeluiden: gebruik UPPER PRESET A voor Tine Piano en UPPER PRESET B voor Reed Piano; gebruik LOWER PRESET A voor Digital Piano en LOWER PRESET B voor Acoustic Piano.
• Schakel tussen Square, Triangle en Mono Tremolo: houd de multifunctionele knop n. 20 met het label "FX1" (FX1) ingedrukt, het effect wordt even uitgeschakeld en vervolgens weer ingeschakeld met de nieuwe instelling.
• Schakel tussen Phaser en Chorus: houd de multifunctionele knop n. 21 met het label "FX2" (FX2) ingedrukt, het effect wordt even uitgeschakeld en vervolgens weer ingeschakeld met de nieuwe instelling.
• Stel het splitpunt in: druk op SHIFT + MODE-knop n. 15, de Split LED begint te knipperen, speel nu de gewenste splitnoot op het keyboard (je hoort geen geluid), de LED herstelt zijn vorige positie en het splitpunt is nu ingesteld en opgeslagen.
• Reset de transpositie: druk op SHIFT + houd knop n. 18 of n. 19 ingedrukt, de transpose LED n. 23 zou moeten uitschakelen en de transpose-hoeveelheid is nu op nul gezet.

DE USB-POORTEN

De Mojo 61 heeft een Type-A "host" USB 2.0-poort. Deze wordt vooral gebruikt om de software bij te werken als er een nieuwe versie beschikbaar is.
Een ander interessant gebruik van deze poort is de mogelijkheid om een "Class-compliant USB-MIDI device" (klasseconforme USB-MIDI-apparaat) aan te sluiten, d.w.z. een van de vele MIDI-apparaten die geen speciale drivers nodig hebben wanneer ze op een computer worden aangesloten. De Mojo 61 herkent USB-MIDI-apparaten en gebruikt ze samen met andere MIDI-apparatuur die is aangesloten op een of beide klassieke MIDI-ingangen op het achterpaneel. Op deze manier kun je maximaal 3 MIDI-apparaten aansluiten op de Mojo 61, bijvoorbeeld een keyboard, een pedalboard en een control surface. Sluit geen niet-ondersteunde apparaten aan op deze poort.
Een extra Type-B USB 2.0-poort is aanwezig aan de achterkant van de Mojo 61, die een klasseconforme USB-MIDI IN/OUT-verbinding met je computer biedt. Gebruik deze poort om de Mojo 61 aan te sluiten op je computersoftware. Er zijn geen drivers nodig.

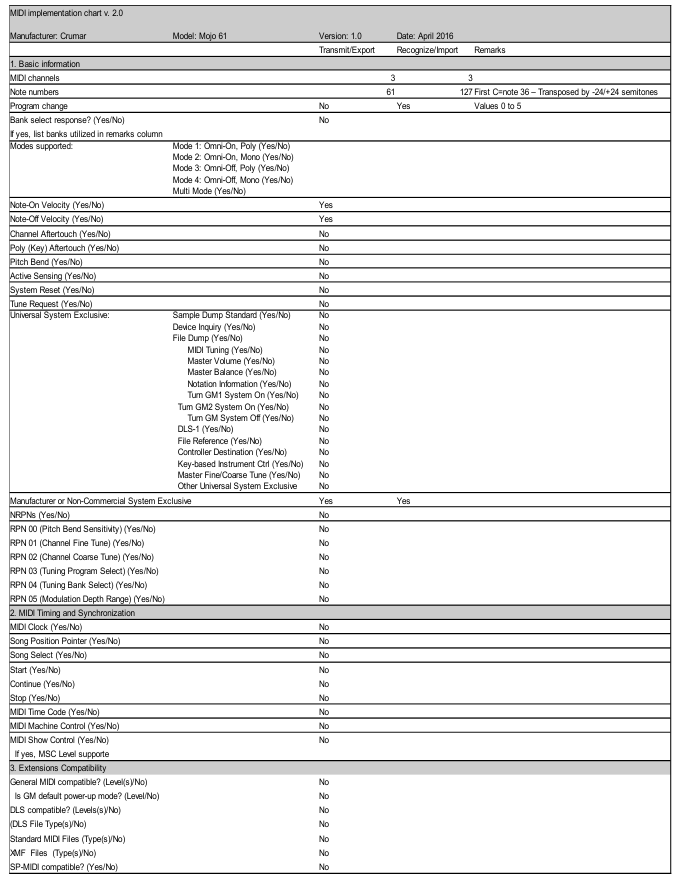

MIDI-FUNCTIES EN IMPLEMENTATIESCHEMA

De Mojo 61 heeft een zeer functionele en complete MIDI-implementatie. Hij kan berichten verzenden en ontvangen die betrekking hebben op elke afzonderlijke bediening en elke afzonderlijke parameter; alle fysieke bedieningselementen op het bedieningspaneel hebben vaste MIDI CC-toewijzingen, terwijl alle geluidsparameters die toegankelijk zijn via de Editor-webapp vrij door de gebruiker kunnen worden toegewezen. Elke keer dat een CC-waarde wordt ontvangen, gaan de leds aan of uit als deze iets beïnvloedt dat zichtbaar moet zijn op het paneel.

MIDI-MAP

KEYBOARD SNELHEID
Mojo 61 kan noten verzenden met of zonder snelheid, afhankelijk van het instrument dat is geselecteerd met de Type button (knop) n. 22. Als VB3 of Combo Organ is geselecteerd, worden noten verzonden met een vaste snelheidswaarde van 127, maar het eerste toetscontact wordt gebruikt (snelle toetsactivering). Als Pipe Organ of EP is geselecteerd, wordt de snelheid verzonden. Key-off snelheid wordt altijd verzonden. Elke transpositie of octaafverschuiving die wordt toegepast op de interne geluidsgenerator, wordt ook toegepast op de verzonden nootberichten.

PEDALEN
Het sustainpedaal verzendt altijd CC #64 met waarden 0 of 127 wanneer de EP is geselecteerd. Om CC #64 ook in VB3-modus te verzenden, moet dit worden geactiveerd via de Global Options (Globale opties) op de homepagina van de Editor. Het expressiepedaal (Swell) verzendt CC #11.

OVERIGE
De instrumenttype-selectie kan op afstand worden gedaan door Program Change (Programmawijziging)-events te verzenden met de volgende waarden: 0 = VB3, 1 = Pipe Organ, 2 = Combo "F", 3 = Combo "V", 4 = Tine Piano, 5 = Reed Piano.

SPECIFICATIES

Technische specificaties:

• vermogen: 9 ~ 12 Volt
• uitgangsniveau: selecteerbaar -10 dBu, +4 dBu, High Gain (~ +10 dBu)
• hoofdtelefoonuitgang max. belasting: 32 ohm
• afmetingen: 92,3 cm X 35 cm X 12 cm / 36,3" x 13,7" x 4,7"
• gewicht: 11,5 kg / 25,35 lbs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Crumar MOJO 61 Handleiding

Beschikbare talen
