Simplex 4100U, 4100ES handleiding

Inleiding

De dubbele RS-232-interfacemodule - 4100-6046 - is een brandmeldcentrale (FACP), een 4x5-interfacemodule die communiceert met een AC- of DC-printer, een CRT, een computer van derden of een GCC naar de FACP. Het wordt gebruikt voor systemen met 2975-94xx achterkasten. Bewaakte of onbewaakte apparaten kunnen op beide poorten worden aangesloten.
De voeding naar beide poorten kan geïsoleerd of niet-geïsoleerd zijn. De geïsoleerde voeding is bedoeld voor AC-printers of CRT's. Er kunnen aardfouten optreden als er geen geïsoleerde voeding wordt gebruikt voor AC-apparaten, GCC's en computers van derden. DC-printers gebruiken de niet-geïsoleerde voeding.

Overzicht

Inhoud van de zending inspecteren
Inspecteer bij het uitpakken van uw Simplex-product de inhoud van de doos op transportschade. Als er schade is, dient u onmiddellijk een claim in bij de vervoerder en stelt u uw lokale Simplex-productleverancier op de hoogte. De dubbele RS-232-interfacemodule wordt geleverd met de 566-798 dubbele RS-232-interfacemodulecomponent.

Gerelateerde documentatie

  • 4100 Field Wiring Diagrams 841-731 (vermogensbegrensd) of 841-995 (niet-vermogensbegrensd)
  • 4100ES Fire Alarm System Installation Guide (574-848)

Woordenlijst
De volgende termen worden gedefinieerd:

Term Definitie
DIP Dual-In-line Package
CRT Cathode Ray Tube (standaard tv/computer desktopmonitor)
FACP Fire Alarm Control Panel
GCC Graphical Command Center
PDI Power Distribution Interface

Ingangsspecificaties

  • 24VDC normaal bedrijf: 60 mA
  • Maximale foutcondities: 90 mA

Jumpers instellen

Jumperlocaties

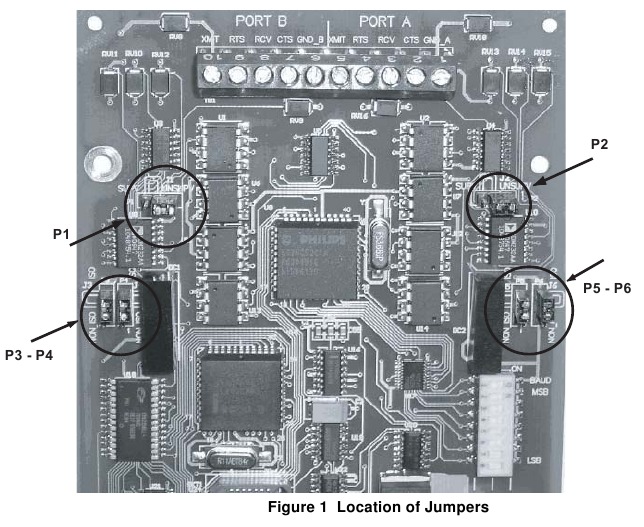

Afbeelding 1 toont de locaties van de jumpers op de dubbele RS-232-interfacemodule en identificeert het nummer dat aan elke jumperpin is toegewezen. De specifieke jumperinstellingen die vereist zijn op de dubbele RS-232-interfacemodule zijn afhankelijk van het type apparaat dat op de kaart wordt aangesloten. Raadpleeg Tabel 1 voor specifieke jumperconfiguraties.
Jumpers instellen

Jumperinstellingen voor specifieke apparaten
Tabel 1 geeft een lijst van de jumperinstellingen voor het bereik van apparaten dat op de dubbele RS-232-interfacemodule kan worden aangesloten.
Raadpleeg Afbeelding 1 voor de locaties van de jumpers en hun corresponderende pinnummers. In Tabel 1 betekent 2-3 dat u de jumper op pinnen 2 en 3 moet plaatsen, terwijl een aanduiding van 1-2 betekent dat u de jumper op pinnen 1 en 2 moet plaatsen

Tabel 1 Jumperinstellingen voor dubbele RS-232-interfacemodule

POORT B POORT A
P1 P3 EN P4 P2 P5 EN P6
DC-PRINTER BEWAAKT 2-3 1-2 2-3 1-2
DC-PRINTER ONBEWAAKT 1-2 1-2 1-2 1-2
AC-PRINTER BEWAAKT 2-3 2-3 2-3 2-3
AC-PRINTER ONBEWAAKT 1-2 2-3 1-2 2-3

Schakelaars instellen

Schakelaars

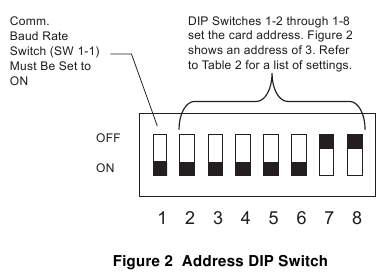

Schakelaar SW1 op de dubbele RS-232-interfacemodule is een bank van acht DIP-schakelaars. Van links naar rechts (zie Afbeelding 2) worden deze schakelaars aangeduid als SW1-1 tot en met SW1-8. De functie van deze schakelaars is als volgt:

  • SW1-1. Deze schakelaar stelt de baudrate in voor de interne FACP-communicatielijn die loopt tussen de kaart en de FACP CPU. Zet deze schakelaar op ON (aan).
  • SW1-2 tot en met SW1-8. Deze schakelaars stellen het adres van de kaart in binnen de FACP. Raadpleeg Tabel 2 voor een volledige lijst van de schakelaarinstellingen voor alle mogelijke kaartadressen.
    Opmerking: u moet deze schakelaars instellen op de waarde die door de FACP-programmeur aan de kaart is toegewezen.
    Schakelaars instellen

De 4100-6046 Dual RS-232 Flat Card configureren

Schakelaars

Tabel 2 Adressen dochterkaart FACP

Adres SW 1-2 SW 1-3 SW 1-4 SW 1-5 SW 1-6 SW 1-7 SW 1-8 Adres SW 1-2 SW 1-3 SW 1-4 SW 1-5 SW 1-6 SW 1-7 SW 1-8
1 ON ON ON ON ON ON OFF 61 ON OFF OFF OFF OFF ON OFF
2 ON ON ON ON ON OFF ON 62 ON OFF OFF OFF OFF OFF ON
3 ON ON ON ON ON OFF OFF 63 ON OFF OFF OFF OFF OFF OFF
4 ON ON ON ON OFF ON ON 64 OFF ON ON ON ON ON ON
5 ON ON ON ON OFF ON OFF 65 OFF ON ON ON ON ON OFF
6 ON ON ON ON OFF OFF ON 66 OFF ON ON ON ON OFF ON
7 ON ON ON ON OFF OFF OFF 67 OFF ON ON ON ON OFF OFF
8 ON ON ON OFF ON ON ON 68 OFF ON ON ON OFF ON ON
9 ON ON ON OFF ON ON OFF 69 OFF ON ON ON OFF ON OFF
10 ON ON ON OFF ON OFF ON 70 OFF ON ON ON OFF OFF ON
11 ON ON ON OFF ON OFF OFF 71 OFF ON ON ON OFF OFF OFF
12 ON ON ON OFF OFF ON ON 72 OFF ON ON OFF ON ON ON
13 ON ON ON OFF OFF ON OFF 73 OFF ON ON OFF ON ON OFF
14 ON ON ON OFF OFF OFF ON 74 OFF ON ON OFF ON OFF ON
15 ON ON ON OFF OFF OFF OFF 75 OFF ON ON OFF ON OFF OFF
16 ON ON OFF ON ON ON ON 76 OFF ON ON OFF OFF ON ON
17 ON ON OFF ON ON ON OFF 77 OFF ON ON OFF OFF ON OFF
18 ON ON OFF ON ON OFF ON 78 OFF ON ON OFF OFF OFF ON
19 ON ON OFF ON ON OFF OFF 79 OFF ON ON OFF OFF OFF OFF
20 ON ON OFF ON OFF ON ON 80 OFF ON OFF ON ON ON ON
21 ON ON OFF ON OFF ON OFF 81 OFF ON OFF ON ON ON OFF
22 ON ON OFF ON OFF OFF ON 82 OFF ON OFF ON ON OFF ON
23 ON ON OFF ON OFF OFF OFF 83 OFF ON OFF ON ON OFF OFF
24 ON ON OFF OFF ON ON ON 84 OFF ON OFF ON OFF ON ON
25 ON ON OFF OFF ON ON OFF 85 OFF ON OFF ON OFF ON OFF
26 ON ON OFF OFF ON OFF ON 86 OFF ON OFF ON OFF OFF ON
27 ON ON OFF OFF ON OFF OFF 87 OFF ON OFF ON OFF OFF OFF
28 ON ON OFF OFF OFF ON ON 88 OFF ON OFF OFF ON ON ON
29 ON ON OFF OFF OFF ON OFF 89 OFF ON OFF OFF ON ON OFF
30 ON ON OFF OFF OFF OFF ON 90 OFF ON OFF OFF ON OFF ON
31 ON ON OFF OFF OFF OFF OFF 91 OFF ON OFF OFF ON OFF OFF
32 ON OFF ON ON ON ON ON 92 OFF ON OFF OFF OFF ON ON
33 ON OFF ON ON ON ON OFF 93 OFF ON OFF OFF OFF ON OFF
34 ON OFF ON ON ON OFF ON 94 OFF ON OFF OFF OFF OFF ON
35 ON

4X5-module installeren in 2975-94xx achterdozen

Installatie in een 2975-94xx-uitbreidingssleuf

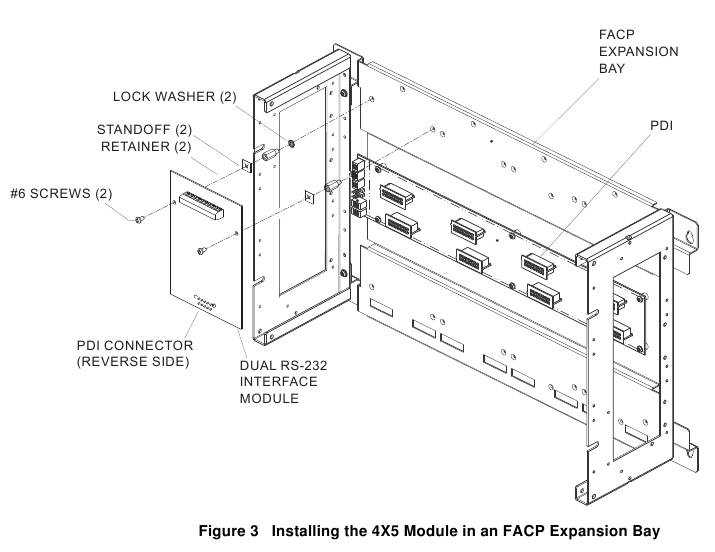

De 4100-6046 dubbele RS-232-interfacemodule wordt gemonteerd op een PDI in een FACP-uitbreidingsdoos (PID-serie 2975-94xx). Deze kan op elk beschikbaar blok worden gemonteerd. Zie Afbeelding 3.
4X5-module installeren in

Bedrading

Inleiding
Dit hoofdstuk bevat richtlijnen en instructies voor het aansluiten van de module op RS-232-apparaten.

Algemene richtlijnen
Zorg ervoor dat deze richtlijnen worden nageleefd voordat u de bedrading aansluit:

  • Alle draden moeten 18 AWG (0,8231 mm 2 ) zijn, getwist en afgeschermd.
  • Alle bedrading wordt bewaakt.
  • Geleiders moeten vrij zijn van alle aarding.
  • Stroom moet afkomstig zijn van een door Simplex goedgekeurde voeding.
  • Alle bedrading moet uitsluitend worden gedaan met behulp van koperen geleiders, tenzij anders vermeld.
  • Als er afgeschermde draad wordt gebruikt:
    • De metalen continuïteit van de afscherming moet over de gehele kabellengte worden gehandhaafd.
    • De gehele lengte van de kabel moet een weerstand hebben van meer dan 1 megaohm tegen de aarde.
  • Ondergrondse bedrading moet vrij zijn van water.
  • Draden mogen niet door liftschachten lopen.
  • Draden die in een plenum lopen, moeten in een buis zitten.
  • Splitsen is toegestaan. Alle gesplitste verbindingen moeten ofwel worden gesoldeerd (harskernsoldeer), gekrompen in metalen hulzen of ingekapseld met een epoxyhars. Wanneer soldeer- of gekrompen metalen hulzen worden gebruikt, moet de verbinding worden geïsoleerd met een hoogwaardige elektrische tape die net zo goed is als de originele isolerende mantel. De afscherming moet overal intact zijn.
  • Er moet een systeem aarde worden voorzien voor aardedetectie en bliksembeveiligingsapparatuur. Deze verbinding moet voldoen aan de goedgekeurde aardedetectie zoals aangegeven in de NFPA780-norm.
  • Alleen systeembedrading mag samen in dezelfde buis worden aangelegd.
  • Alle bedrading die het gebouw verlaat, vereist overbelastingsbeveiligingen (2081-9044). Gebruik een overspanningsbeveiliging waar de bedrading het gebouw verlaat en een andere waar de bedrading het andere gebouw binnenkomt.

RS-232-bedrading
RS-232-apparaten moeten worden aangesloten op de klemmenblokken op de dochterkaart. Kabels en/of connectoren worden niet meegeleverd.

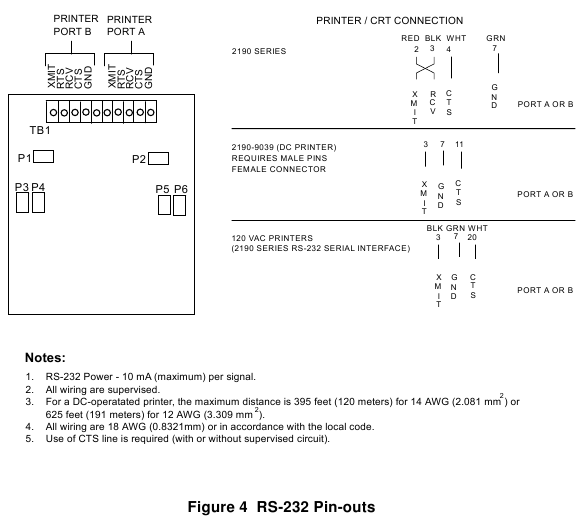

Zie Afbeelding 4 voor de pin-outs van deze klemmenblokken en connectoren.
RS-232-bedrading

Richtlijnen voor stroombegrenzing
Zorg ervoor dat er rekening wordt gehouden met deze richtlijnen voordat u de bedrading aansluit voor stroombegrensde systemen:

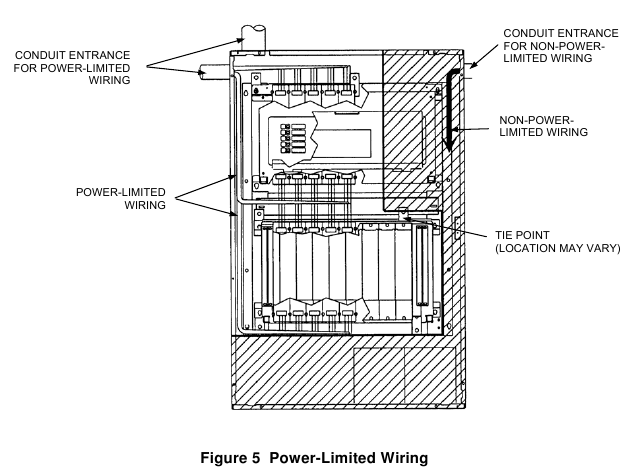

  • Niet-stroombegrensde veldbedrading (netstroom, batterijen, stadsverbinding) moet worden geïnstalleerd en geleid in de gearceerde gebieden die in afbeelding 5 worden weergegeven.
  • Stroombegrensde veldbedrading moet worden geïnstalleerd en geleid in de niet-gearceerde gebieden die in afbeelding 5 worden weergegeven, met uitzondering van stadsbedrading.
  • Overmatige speling moet tot een minimum worden beperkt in de achterdoos. De bedrading moet netjes worden afgewerkt en samengebonden met behulp van de draadbinders die bij de apparatuur zijn geleverd. Veranker stroombegrensde bedrading op bindpunten, zoals weergegeven in Afbeelding 5.
    Richtlijnen voor stroombegrenzing
  • Bind de bedrading tussen de bays aan de interne draadgoten, indien van toepassing.
  • Bij het voeden van externe units of het schakelen van stroom via relaiscontacten, moet de stroom voor deze circuits worden geleverd door een UPS-voeding, de 4100-1108-voeding (8A) of een stroombegrensde voeding die is vermeld voor brandbeveiligingssignalering.

Veiligheid


en
LEES EN BEWAAR DEZE INSTRUCTIES - Volg de instructies in deze installatiehandleiding. Deze instructies moeten worden gevolgd om schade aan dit product en de bijbehorende apparatuur te voorkomen. De werking en betrouwbaarheid van het product zijn afhankelijk van een correcte installatie.
INSTALLEER GEEN SIMPLEX®-PRODUCT DAT BESCHADIGD LIJKT - Inspecteer bij het uitpakken van uw Simplex-product de inhoud van de doos op transportschade. Als er schade is, dient u onmiddellijk een claim in te dienen bij de vervoerder en een geautoriseerde Simplex-productleverancier op de hoogte te stellen.
gevaar voor elektrische schokken ELEKTRISCH GEVAAR - Schakel de elektrische veldvoeding uit bij het uitvoeren van interne aanpassingen of reparaties. Alle reparaties moeten worden uitgevoerd door een vertegenwoordiger of geautoriseerde agent van uw lokale Simplex-productleverancier.
STATISCH GEVAAR - Statische elektriciteit kan onderdelen beschadigen. Ga als volgt te werk:
  • Aard uzelf voordat u onderdelen opent of installeert.
  • Houd onderdelen vóór de installatie te allen tijde verpakt in antistatisch materiaal.

Systeemheracceptatietest na softwarewijzigingen - Om een goede werking van het systeem te garanderen, moet dit product worden getest in overeenstemming met NFPA-72, na elke programmeerbewerking of wijziging in de locatiespecifieke software. Heracceptatietesten zijn vereist na elke wijziging, toevoeging of verwijdering van systeemcomponenten, of na elke wijziging, reparatie of aanpassing aan de systeemhardware of bedrading. Alle componenten, circuits, systeemwerkingen of softwarefuncties waarvan bekend is dat ze door een wijziging worden beïnvloed, moeten voor 100% worden getest. Om er bovendien voor te zorgen dat andere bewerkingen niet onbedoeld worden beïnvloed, moet ten minste 10% van de startapparaten die niet rechtstreeks door de wijziging worden beïnvloed, tot een maximum van 50 apparaten, ook worden getest en moet de juiste werking van het systeem worden geverifieerd.
