Triton T3, T3PHJ-handleiding

Beoogd gebruik

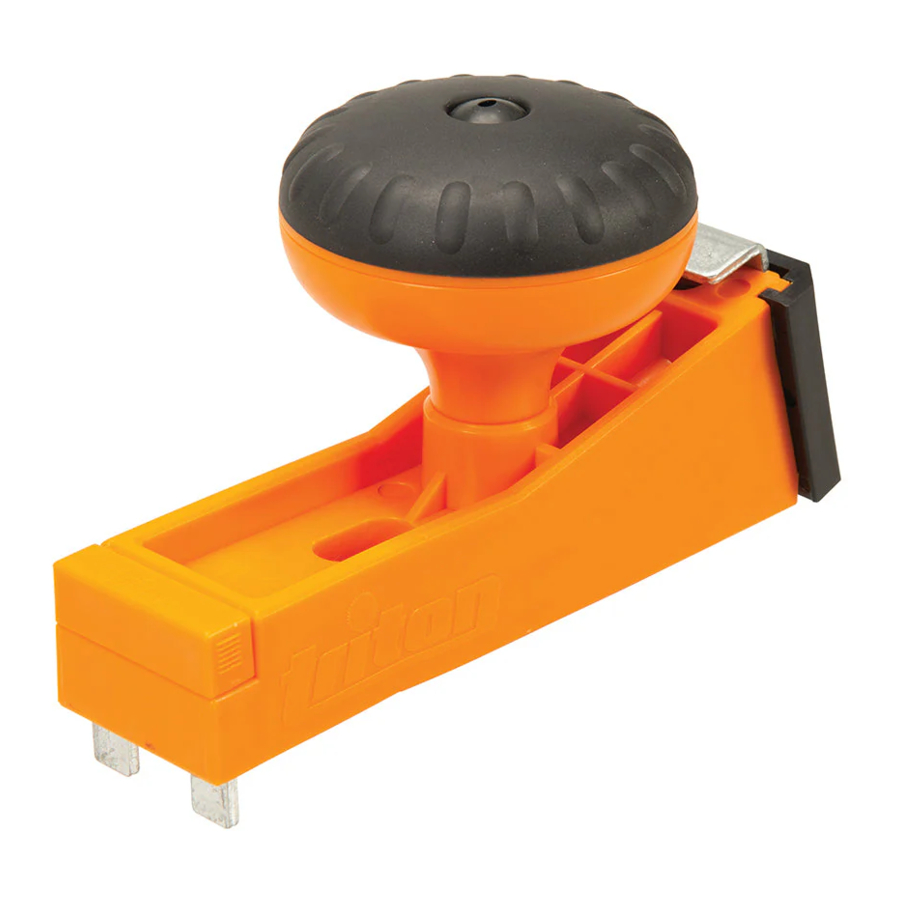

Gatenmal voor het snel en efficiënt herhaaldelijk gebruik op 19 mm (¾") hout zonder dat een klem nodig is. Kan worden gebruikt voor verbindingen zoals paneelbevestiging en hoeken.

Gebruik

Houd u altijd aan alle veiligheidsadviezen en instructies voor elk elektrisch gereedschap dat in combinatie met dit product wordt gebruikt.

Oefen altijd de juiste neerwaartse kracht uit op de mal bij het maken van het zakgat.

Oefen altijd op een stuk afvalhout voordat u een zakgat in het werkstuk maakt.

Opmerking: Idealiter komt de boorpunt ongeveer in het midden van het te boren materiaal uit.

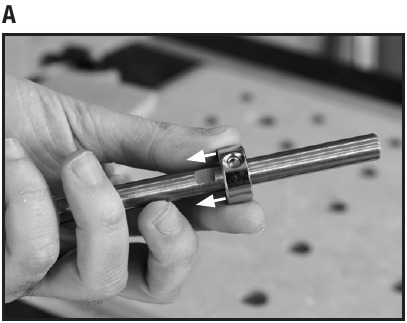

1. Plaats de dieptebegrenzer op de indicator van 19 mm (3/4") op de boor (Afbeelding A)
   Opmerking: Zorg ervoor dat de dikte van het werkstuk in de buurt van 19 mm (3/4") ligt om een geschikt zakgat te creëren.

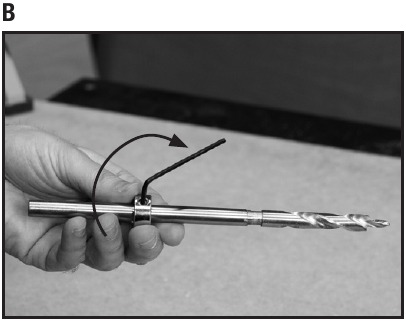

2. Lijn de stelschroef uit boven het platte oppervlak en draai deze vast met de zeskantsleutel (Afbeelding B)

3. Bevestig de boor stevig aan de boormachine

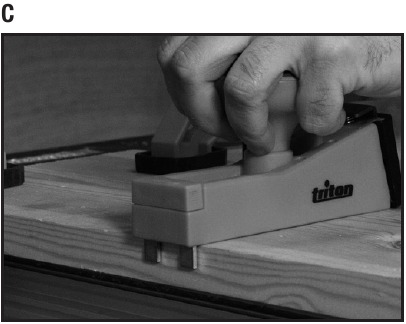

4. Plaats de mal aan de rand van het werkstuk over de rand voor extra stabiliteit (Afbeelding C)

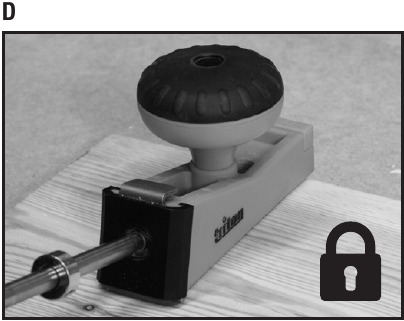

5. Steek de boor in de boorgeleider van de mal totdat deze op zijn plaats vergrendelt in de boorplaat (Afbeelding D)

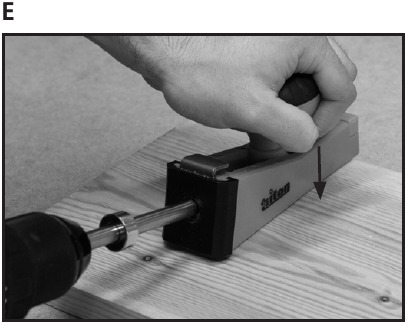

6. Oefen de juiste neerwaartse druk uit op de malgreep (Afbeelding E)

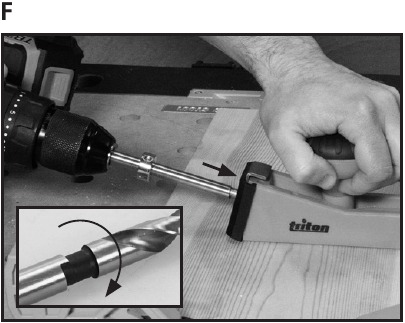

7. Begin met boren zodat de boorplaat de boor loslaat (Afbeelding F)
   Opmerking: Oefen langzame maar stevige druk uit bij het boren in hardere houtsoorten om ervoor te zorgen dat de boor soepel in het werkstuk snijdt.

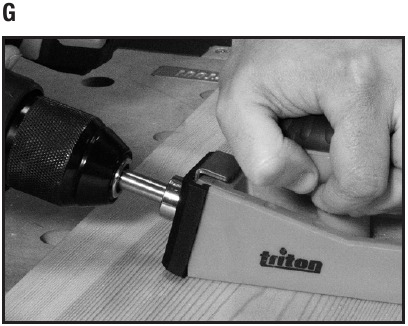

8. Ga door totdat de dieptebegrenzer contact maakt met de mal om het gat te creëren (Afbeelding G)
   Opmerking: Houd de mal vrij van spaanders en stof om ervoor te zorgen dat de boor effectief werkt.

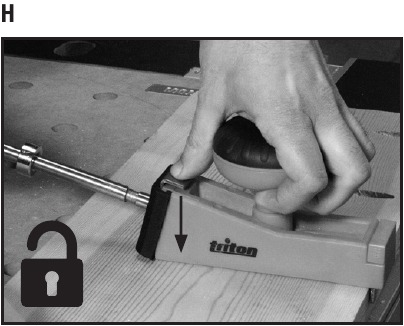

9. Verwijder de boor uit de boorplaat (Afbeelding H)

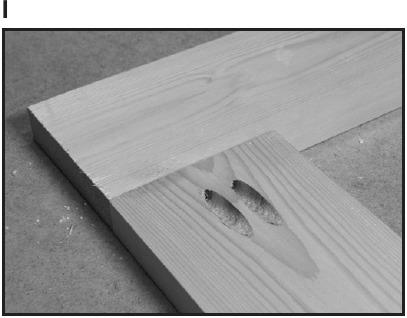

10. Herhaal de stappen om het vereiste aantal gaten te maken en eindig met behulp van de zelftappende schroeven en pluggen (Afbeelding I)


Opmerking: Gebruik voor hardhout een fijne draad en voor zacht hout een grove draad.

Accessoires

Een volledig assortiment accessoires, waaronder mallen, pluggen, schroeven en bits, is verkrijgbaar bij uw Triton-dealer.

Onderhoud

Contact
Neem voor technisch advies of advies over reparatieservice contact op met de hulplijn op (+44) 1935 382 222
Web: tritontools.com/en-GB/Support

Adres:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, Verenigd Koninkrijk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
