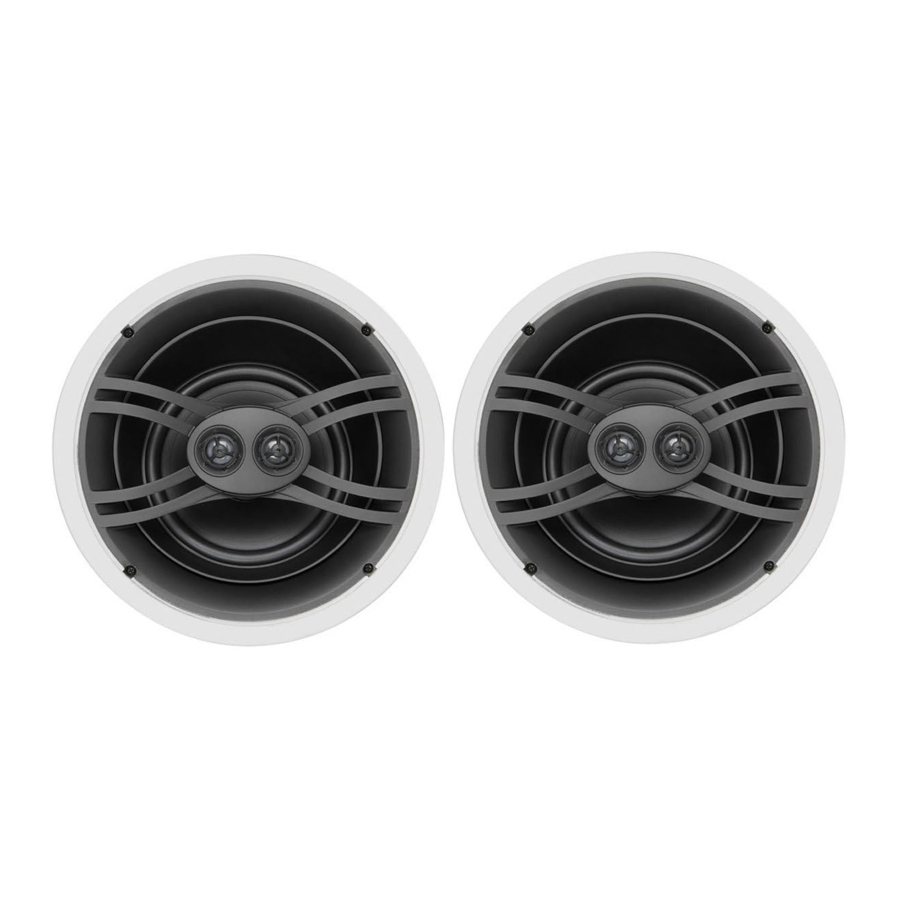

Yamaha NS-IW280C Handleiding

VOORZORGSMAATREGELEN VOOR DE CONSUMENT

Lees deze voorzorgsmaatregelen zorgvuldig door voordat u uw NS-lW280C-luidsprekers installeert.

• Lees deze handleiding voordat u met de installatie begint en raadpleeg de plaatselijke bouwvoorschriften. Neem bij twijfel contact op met uw dealer of een gekwalificeerde audio-/video-installateur.
• YAMAHA raadt aan de luidspreker alleen in een houten frame van twee bij vier of een vergelijkbare constructie te installeren. De instructies in deze handleiding zijn specifiek bedoeld voor dit type wandconstructie.
• Houd bij het installeren van uw NS-lW280C-inbouwluidsprekers rekening met het gewicht van het product (zie specificatiepagina) en de stevigheid van het materiaal waarin u de luidspreker installeert.
• Wees u bewust van eventuele verborgen stijlen, elektrische bedrading of sanitair in de muur of het plafond waarin u de luidsprekers installeert. Raadpleeg een professioneleinstallateur of een aannemer als u niet zeker weet hoe u deze luidsprekers veilig kunt installeren.
• Raak de woofer of tweeter nooit aan met uw handen en stel deze niet bloot aan extreme fysieke schokken. Als ze gedeukt of verbogen zijn, wordt het geluid vervormd.
• Zet de volumeregelaar van de eindversterker/receiver lager voordat u van ingangsbron verandert. Verander nooit van ingangsbron (bijvoorbeeld van FM naar CD) bij hoge luisterniveaus. Schakel de receiver/versterker altijd uit bij het installeren of verwijderen van kabels.
• Als u vervorming opmerkt, zet u de volumeregelaar van uw eindversterker/receiver lager. Zorg ervoor dat uw eindversterker nooit in "clipping" wordt gedreven.
• De eigenaar is verantwoordelijk voor een veilige plaatsing of installatie. YAMAHA is niet aansprakelijk voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van luidsprekers.

De installatie moet worden uitgevoerd in overeenstemming met het toepasselijke gedeelte van de National Electrical Code, ANSI/NFPA 70, en/of de National Fire Alarm Code, ANSI/NFPA 72, indien van toepassing. De bedradingsmethode en het compartiment mogen de werking van de luidspreker niet belemmeren.

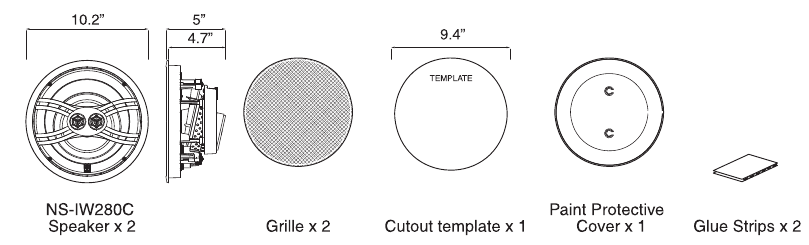

UITPAKKEN

Controleer na het uitpakken of de volgende items zijn meegeleverd:

BENODIGDE GEREEDSCHAPPEN

PLAATSING LUIDSPREKER

• Stereo
  Voor de beste stereoweergave installeert u de linker- en rechterluidspreker op gelijke afstand van de luisterpositie.
  Elke luidspreker moet een afstand van 1,8 tot 3 meter hebben.


• Home cinema
  Gebruik deze luidsprekers voor de linker- en rechter surroundkanalen. Surroundluidsprekers moeten idealiter achter het luistergebied worden geplaatst, minstens even ver uit elkaar als de voorluidsprekers en tot maximaal 60 centimeter verder per kant.


INSTALLATIE

Controleer vóór de installatie of het gebied waarin u de luidspreker installeert vrij is van plafondbalken, hetzij door op het plafond te tikken, hetzij door een stijlzoeker te gebruiken.

Als u het luidsprekerframe en het rooster wilt schilderen, raadpleeg dan "HET LUIDSPREKERFRAME EN HET ROOSTER SCHILDEREN" voordat u verdergaat.

1. Plaats de uitsparingstemplates waar u de luidspreker installeert. Trek vervolgens met een potlood rond de template.

2. Boor een geleidegat in de omtrek die u hebt getraceerd.

3. Steek de gebogen kleerhangerdraad in het gat.
   Draai vervolgens langzaam om te controleren op eventuele obstructies. Als er een obstructie is, dicht u het gat en selecteert u een andere locatie.

4. Snijd het plafond langs de omtrek die u hebt getraceerd.

5. Trek een luidsprekerkabel van hoge kwaliteit van uw receiver naar uw luidsprekers. Laat een paar meter extra kabel over.


Opmerking: u kunt de holte isoleren door een laag glasvezelisolatie rond de luidsprekercomponenten te plaatsen om de prestaties van de luidspreker te verbeteren.

6. Sluit de luidsprekerkabel aan op de luidspreker en uw receiver. Raadpleeg het gedeelte "AANSLUITINGEN" voor gedetailleerde instructies.

7. Plaats de luidspreker in het plafond en richt de woofer naar het primaire luistergebied door de unit zelf te draaien. Draai elke montageschroef één volledige slag tegen de klok in los. Hierdoor komt de montageklem vrij uit de transportstand.

8. Draai elk van de vier montageschroeven gelijkmatig aan totdat de montageklem het plafond "handvast" vastgrijpt. Draai nu elke schroef nog maar één slag aan. Hierdoor wordt de luidspreker stevig aan het plafond bevestigd.

   Opmerking: we raden aan om alleen handgereedschap te gebruiken, omdat aangedreven schroevendraaiers de schroeven te strak kunnen aandraaien.

Opmerking:
U kunt de tweeter draaien om hoge frequenties nauwkeurig naar de luisterpositie te richten door voorzichtig op de buitenrand van de tweeterbevestiging te drukken.

9. Bevestig het rooster aan het frame.


Opmerking:

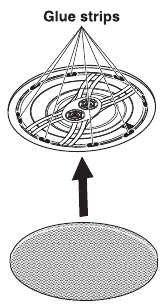

Voor een permanente bevestiging van het rooster wordt aanbevolen de meegeleverde lijmstrips aan te brengen.

Aanbevolen locatie voor de lijmstrip

AANSLUITINGEN

• Sluit de push-type ingangsklemmen aan de achterkant van de luidsprekers aan op de luidsprekeruitgangsklemmen van de receiver.
• Sluit de (+)-klemmen op de receiver en de luidsprekers aan met behulp van de corresponderende zijde van de kabel. Sluit de (—)-klemmen op beide componenten aan met behulp van de andere zijde van de kabel.


Opmerkingen:

• Zorg ervoor dat de blanke draden elkaar niet raken, omdat dit de luidspreker en de receiver kan beschadigen.
• Sluit de ene luidspreker aan op de linker aansluitingen van uw receiver en de andere luidspreker op de rechter aansluitingen, en zorg ervoor dat u de polariteit (+, —) niet omkeert. Als één luidspreker met omgekeerde polariteit is aangesloten, klinkt het geluid onnatuurlijk en ontbreekt het aan bas.

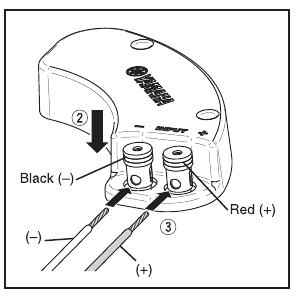

• Aansluiten

1. Verwijder de isolerende laag aan het uiteinde van elke luidsprekerkabel door de laag eraf te draaien.
2. Houd de luidsprekeraansluiting ingedrukt.
3. Steek de blanke draad erin.
4. Laat de aansluiting los. Test de verbinding door licht aan de kabel bij de aansluiting te trekken.


• Bij gebruik van een banaanstekker

1. Steek de banaanstekker in de bovenkant van de aansluiting, zoals hieronder wordt weergegeven:


HET LUIDSPREKERFRAME EN HET ROOSTER SCHILDEREN

Het luidsprekerframe en het rooster kunnen worden geschilderd om te passen bij uw kamerinrichting. Gebruik spuitverf van hoge kwaliteit en kies een goed geventileerde ruimte voordat u verdergaat.

• Het frame schilderen

1. Verwijder de luidspreker uit het plafond als deze al is geïnstalleerd. Verwijder ook het rooster van de baffle.
2. Maskeer de luidsprekercomponenten en de baffle met de meegeleverde verfbeschermhoes.
3. Breng de verf aan op het frame.

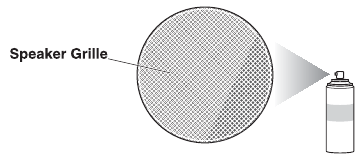

• Het rooster schilderen

1. Verwijder voorzichtig het rooster van de luidspreker, indien bevestigd.
2. Breng de verf aan op het rooster. Zorg ervoor dat de roostergaten vrij blijven van verf. Het verstoppen van de gaten met verf kan de geluidskwaliteit verminderen.


SPECIFICATIES

* Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van productverbeteringen.

KLANTENSERVICE
YAMAHA CORPORATION OF AMERICA
6600 ORANGETHORPE AVE, BUENA PARK, CA 90620-1373
http://usa.yamaha.com
Telefoon: (800)292-2982
