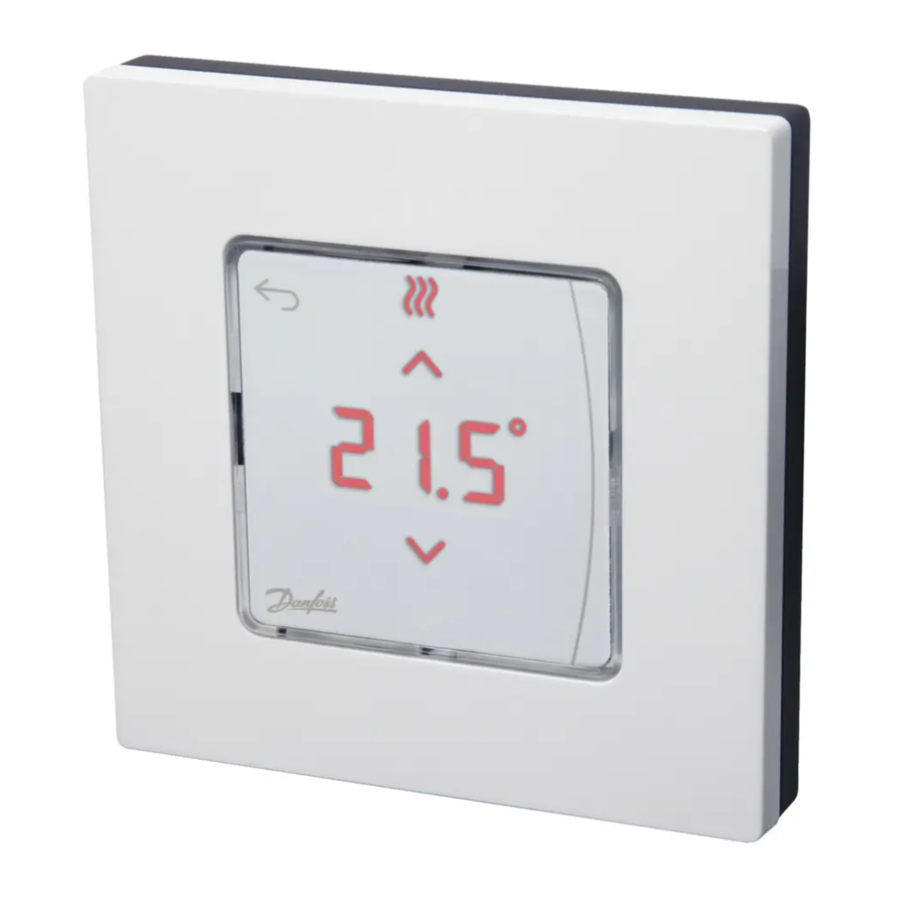

Danfoss Icon2 24V RT Handleiding

Installatie

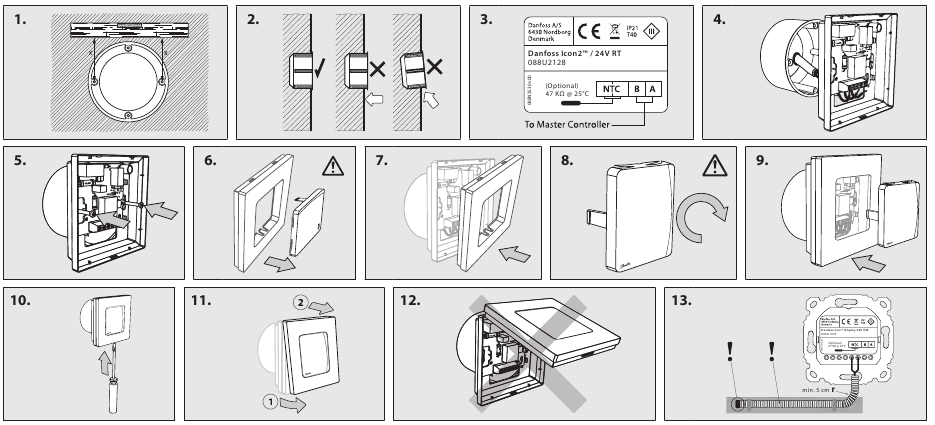

Volg de illustraties fig. 1 tot 9 (demontage, zie fig. 10 tot 12).
Let op, fig. 3: Thermostaten kunnen in BUS- of stervormige configuratie worden bedraad, zie de installatiehandleiding van de Master Controller voor meer informatie.
Let op, fig. 13: Optionele vloersensor vereist het gebruik van een elektrische leiding!

Installatiemenu

Aanraken en vasthouden om toegang te krijgen tot het instellingenmenu. Houd in het instellingenmenu ingedrukt om toegang te krijgen tot het installatiemenu.

Menu's

	Bereikbeperking van het instelpunt voor de kamertemperatuur.
	Info / versienummer, kan worden gebruikt om het product te identificeren.
	Voer een Link Test uit van de verbinding met de Master Controller. Geeft het resultaat terug als 0-100% (80% of hoger is een zeer sterke verbinding).
	Vloersensormodus: = Comfort-modus. Zowel de lucht- als de vloersensor worden gebruikt. = Vloersensormodus. De eindgebruiker stelt de gewenste vloertemperatuur in. = Dubbele modus. De thermostaat regelt een radiator en vloerverwarmingscircuit(s). Vloerverwarmingscircuits zorgen voor een minimale vloertemperatuur en de radiator wordt gebruikt voor piekbelasting.
	Min. en max. temperatuur voor de vloer, gebruikt in en modus.
	Referentiekamer. Zet op AAN als u wilt dat deze thermostaat de referentiethermostaat is voor het schakelen tussen koelen en verwarmen.
	Koelen AAN/UIT. Gebruik om het koelen uit te schakelen, bijvoorbeeld in badkamers.

Menu
		Min. 5°C Max. 35°C
		Product-ID / Versie
		Link Test
		Referentiekamer
		Koelen AAN/UIT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
