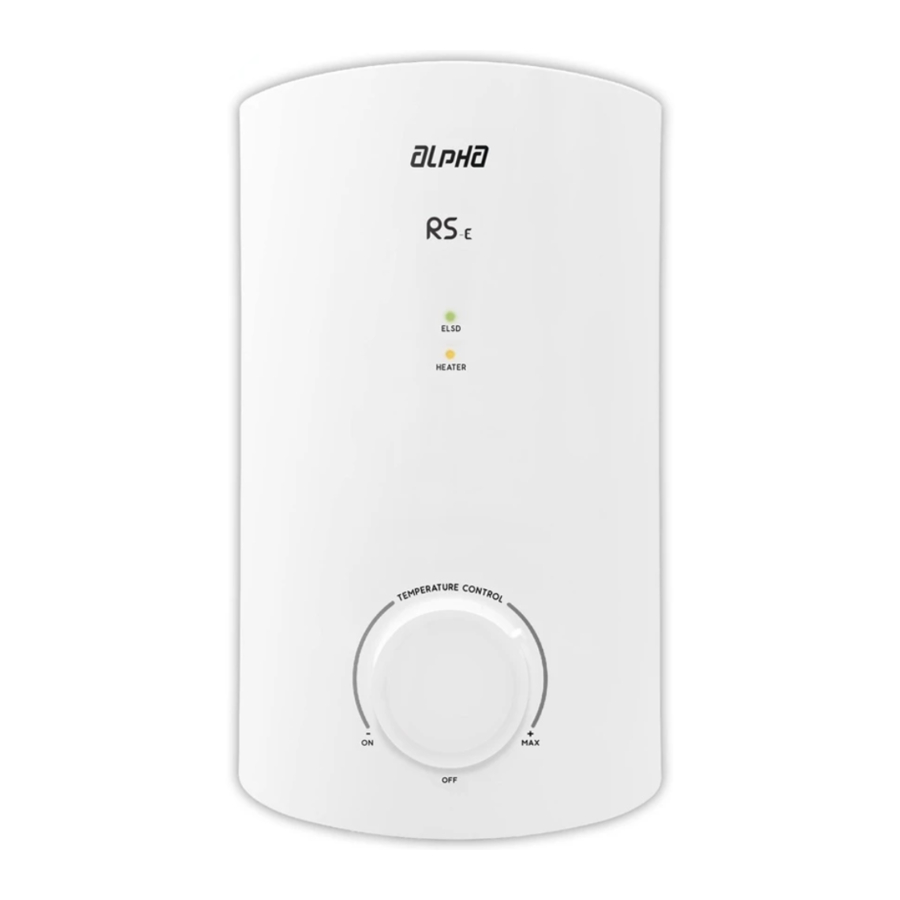

Alpha RS, RS-E handleiding

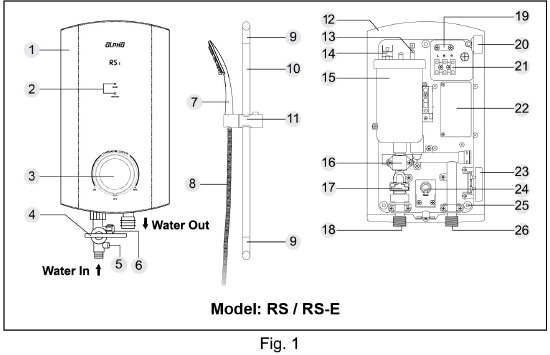

ONDERDELEN IDENTIFICATIE

1. Verwarmingsdeksel
2. Indicatielampje(s)
3. Temperatuurregelknop
4. Stopkraan
5. Waterregelaar
6. Waterfilter
7. Handdouche
8. Flexibele slang
9. Railsteun (2 stuks)
10. Schuifrail
11. Douchehouder
12. Verwarmingsbasis
13. Verwarmingselement
14. Thermische beveiliging
15. Verwarmingstank
16. Triac
17. Doorstroomschakelaar
18. Water INLAAT aansluiting
19. Kabelklem
20. Zijkant kabelingang
21. Aansluitblok
22. Ingebouwde ELSD
23. TEST en RESET PCB
24. Elektronische besturingseenheid
25. Bevestigingsgaten verwarmingsbasis (4 gaten)
26. Water UITLAAT aansluiting

* Item 22 & 23 alleen voor model RS-E.

ELEKTRISCH

1. De installatie moet voldoen aan GP/ST/No.6/2016, Richtlijn voor het ontwerp, de installatie, inspectie, het testen, de bediening en het onderhoud van de waterverwarmingssystemen door de energiecommissie.
2. Schakel een bevoegd en gekwalificeerd elektricien in voor de installatie.

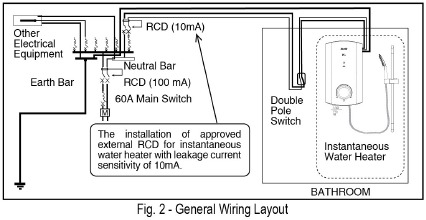

3. De boiler moet permanent worden aangesloten op de elektriciteitsvoorziening via een tweepolige schakelaar met een contactscheiding van ten minste 3 mm in alle polen die in het circuit zijn opgenomen, en buiten het bereik van de persoon die de douche gebruikt.
4. Alleen een vaste en permanente aansluiting is toegestaan, stekker en stopcontact mogen niet worden gebruikt. In het geval dat er geen directe aansluiting op de boiler kan worden gemaakt, mag alleen een goedgekeurde connector en aansluitdoos van de juiste afmetingen worden gebruikt.
5. Voor aansluiting in de douchecabine en onder het plafond moet de aansluitdoos IPX5-geclassificeerd zijn.
6. Er moet een goedgekeurde PVC-kabel / PVC-geïsoleerde flexibele kabel van de juiste afmeting met een maximale lengte van 1,5 m worden gebruikt om de boiler op de aansluitdoos aan te sluiten.
7. De minimale kabeldikte moet niet minder zijn dan 4 mm².
8. Aardlekschakelaar in de hoofdschakelkast van het pand moet minstens één keer per maand worden getest.

Tabel 1 - Tabel elektrische belasting

WATER

De unit werkt bij een minimumwaterstroom van 3 liter/min. Houd er rekening mee dat een inkomende waterstroom van 5 liter/min en hoger de prestaties zal verbeteren.

VEILIGHEID

Opmerking: een goedgekeurd type aardlekschakelaar (RCD) met een gevoeligheid van 10 mA moet in combinatie met de boiler worden geïnstalleerd.

1. De ingebouwde aardlekdetectieapparaten (ELSD) zullen de stroomtoevoer naar de boiler uitschakelen in geval van lekstroom van slechts 15mA.
2. De boiler werkt alleen als er voldoende waterstroom is om de doorstroomschakelaar te activeren.
3. De thermische beveiliging schakelt automatisch de stroomtoevoer uit als er een abnormale stijging van de watertemperatuur optreedt tijdens het douchen.

INSTALLATIEPROCEDURES

LOODGIETERSWERK

1. Alle loodgieterswerkzaamheden moeten zijn voltooid voordat u verdergaat met de aansluiting van de elektrische bedrading.
2. Er mogen geen metalen/verchroomde slangen en geleidende regelkleppen worden gebruikt (alleen in Maleisië - voorschriften van de Maleisische overheid. Optioneel voor anderen).
3. De uitlaat van de boiler mag niet worden aangesloten op een kraan of fitting die niet door de fabrikant wordt aanbevolen.

1. Sluit de watertoevoer af.
2. Verwijder de schroef gemarkeerd met 'A' met een schroevendraaier.
3. Verwijder de kap door de onderkant omhoog te tillen tot hij vrij is.
4. Markeer alle (4) schroefpunten van de verwarmingsbasis op de muur. Het wordt aanbevolen dat de onderkant van de verwarming zich 1,50 meter / 5 voet boven de vloer van de badkamer bevindt.
5. Boor de (4) gaten met een boor van 5,0 mm diameter.
6. Monteer en bevestig de verwarming met de meegeleverde pluggen en schroeven.
7. Sluit de stopkraan aan op de INLAAT 'B'. Er wordt een rubberen ring meegeleverd voor deze aansluiting om waterlekkage te voorkomen.
8. Sluit de leiding van de stopkraan aan op de inkomende watertoevoer. Gebruik indien nodig afdichtingstape voor de aansluiting om waterlekkage te voorkomen. Oefen geen overmatige kracht uit om de connectoren vast te draaien.
9. Zet de waterleiding aan om al het vuil uit de leidingen af te voeren en het verwarmingsreservoir te vullen.
   (Opmerking: deze stap voorkomt schade aan het verwarmingselement).

DOUCHESET MONTEREN

1. Markeer de posities van de twee gaten van de schuifrailset naast de verwarming - zorg ervoor dat het bovenste gedeelte gelijk ligt met de bovenkant van de verwarming. Monteer het met de meegeleverde pluggen en schroeven.
2. Sluit de flexibele slang en handdouche aan op de UITLAAT 'D' van de verwarming - zorg ervoor dat u de rubberen ring plaatst.
3. Sluit het andere uiteinde van de flexibele slang aan op de handdouche - zorg ervoor dat u het filtergaas plaatst.

ELEKTRISCHE AANSLUITING

• Zorg ervoor dat de elektrische voeding is uitgeschakeld voordat u met de elektrische werkzaamheden begint.
• Stekker, stopcontact en te kleine kabel mogen niet worden gebruikt.

1. Schakel de elektrische voeding uit.
2. Steek de elektrische kabel door de rubberen doorvoer gemarkeerd met 'E'.
3. Sluit de kabel als volgt aan op het aansluitblok:

   ROOD OF BRUIN	LIVE (L)
   ZWART OF BLAUW	NEUTRAAL (N)
   GEEL/GROEN OF GROEN/GEEL	AARDE ()

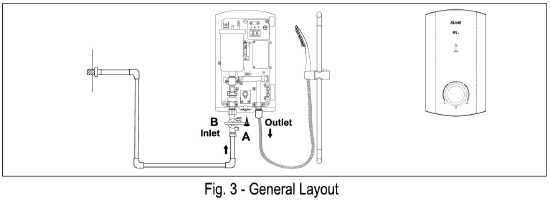

4. Plaats de kap terug en zet de schroef gemarkeerd met 'A' vast zoals in Fig. 3.

TESTEN

1. Zet de watertoevoer aan bij de stopkraan. Er moet water uit de handdouche spuiten.
2. Zet de verwarmingsschakelaar buiten de badkamer aan. Draai de temperatuurregelaar van de verwarming naar de 'ON' (AAN) positie. De indicatielampjes gaan branden. De douche moet binnen enkele seconden warm zijn.
3. U kunt doorgaan met 'Bedieningsinstructies' voordat u de verwarming gebruikt.

BEDIENINGSINSTRUCTIES

De verwarming is voorzien van een elektronische variabele temperatuurregeling voor een breed scala aan vermogensselecties. Een normale koude douche kan worden geselecteerd door de temperatuurregelaar gewoon in de 'OFF' (UIT) stand te zetten.
Om een warme douche te nemen, moet u de volgende stappen volgen:-

1. Zet de verwarmingsschakelaar buiten de badkamer aan. De 'ELSD' indicator gaat branden.
2. Zet de watertoevoer aan bij de stopkraan.
3. Zet de temperatuurregelaar AAN. De 'HEATER' (VERWARMING) indicator gaat branden. De douche wordt warmer naarmate de temperatuurregelaar met de klok mee van 'ON' (AAN) naar 'MAX' wordt gedraaid. Het is niet nodig om de temperatuurregelaar in de 'OFF' (UIT) stand te zetten wanneer de verwarming niet in gebruik is.
4. Schakel de verwarmingsschakelaar buiten de badkamer uit wanneer de verwarming niet in gebruik is.

Opmerking: De douche is mogelijk niet warm genoeg, zelfs niet op 'MAX', in gebieden waar de inkomende watertoevoer van het elektriciteitsnet te koud is of de druk te hoog. Vervang de unit door een unit met een hoger vermogen (als deze is goedgekeurd door het elektriciteitsbedrijf) of verminder de waterinlaat door de waterregelaar aan te passen om de gewenste douchetemperatuur te krijgen.

1. De installatie moet worden uitgevoerd door een bevoegd persoon die door de fabrikant wordt aanbevolen.
2. Het apparaat moet geaard zijn.
3. Dit apparaat is niet bedoeld voor drinkwatervoorziening.
4. De waterregelingskraan mag alleen op de waterINLAAT worden gemonteerd.
5. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
6. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
7. De nieuwe slangensets die bij het apparaat worden geleverd, moeten worden gebruikt en oude slangensets mogen niet worden hergebruikt.
8. De waterinlaat van dit apparaat mag niet worden aangesloten op inlaatwater dat is verkregen uit een ander waterverwarmingssysteem.
9. De waterUITLAAT van deze boiler fungeert als een ontluchting en mag niet worden aangesloten op een kraan of fitting die niet door de fabrikant wordt aanbevolen.
10. Gebruik geen douchekop die de waterstroom kan afsluiten.
11. Gebruik geen sanitaircement op de aansluiting. Gebruik indien nodig alleen schroefdraad of afdichtingstape.
12. Als de verwarming defect raakt, schakel dan onmiddellijk de stroomtoevoer uit. Neem vervolgens contact op met de verkoper voor reparatie. Probeer nooit zelf de unit te repareren.

ALGEMEEN ONDERHOUD

KWALITEIT GEGARANDEERD
Alle ALPHA-verwarmers worden getest voordat ze de fabriek verlaten. Met de juiste zorg en het juiste gebruik zijn de verwarmers duurzaam, veilig en betrouwbaar. Gebruik alleen accessoires die door de fabrikant worden aanbevolen.

GEBRUIK GEEN VERDUNNER, ALCOHOL OF BENZINE
U kunt de verwarming reinigen met een vochtige doek en een mild reinigingsmiddel, maar gebruik geen verdunner, alcohol, benzine of andere corrosieve oplossingen.

CONTROLEER ELSD MINSTENS EEN KEER PER MAAND
Schakel de elektriciteit en watertoevoer naar de verwarming in. Test de ELSD door voorzichtig op de ELSD 'TEST' (TEST) knop te drukken. Het 'ELSD' indicatielampje en het 'HEATER' (VERWARMING) lampje moeten uitgaan. Druk op de 'RESET' (RESET) knop om de stroom te herstellen

AANPASSING VAN DE WATERREGELAAR
Draai de knop tegen de klok in om het maximale watervolume te krijgen in gebieden met lage waterdruk. In gebieden met hoge waterdruk draait u de knop met de klok mee totdat de gewenste douchetemperatuur is bereikt.

REINIG HET FILTER REGELMATIG
Het filter moet worden gereinigd wanneer er een teken is van blokkering van het inlaatwater.

1. Stopkraan

   Verwijder de filtergaaskap. Trek het filtergaas eruit en spoel het af met water om eventuele vastzittende sedimenten te verwijderen.
   Plaats het terug in de oorspronkelijke positie voordat u het vastzet met de filtergaaskap.
2. Handdouche

   • De handdouche moet regelmatig worden ontkalkt.
   • Koppel de handdouche los van de slang. Verwijder de filtergaasring en spoel deze af met water om eventuele vastzittende sedimenten te verwijderen.
     Sluit de handdouche weer aan op de slang in de oorspronkelijke positie.

Opmerking:

• Zorg ervoor dat u de inkomende watertoevoer afsluit voordat u de bewerking uitvoert.
• Dit moet regelmatiger worden gedaan in gebieden waar de inkomende watertoevoer vuil is.

SPECIFICATIES

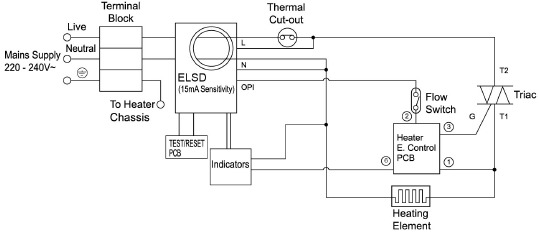

SCHEMATISCH BEDRADINGSDIAGRAM

* De specificaties van het product en de doucheaccessoires die in deze handleiding worden getoond, zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.
