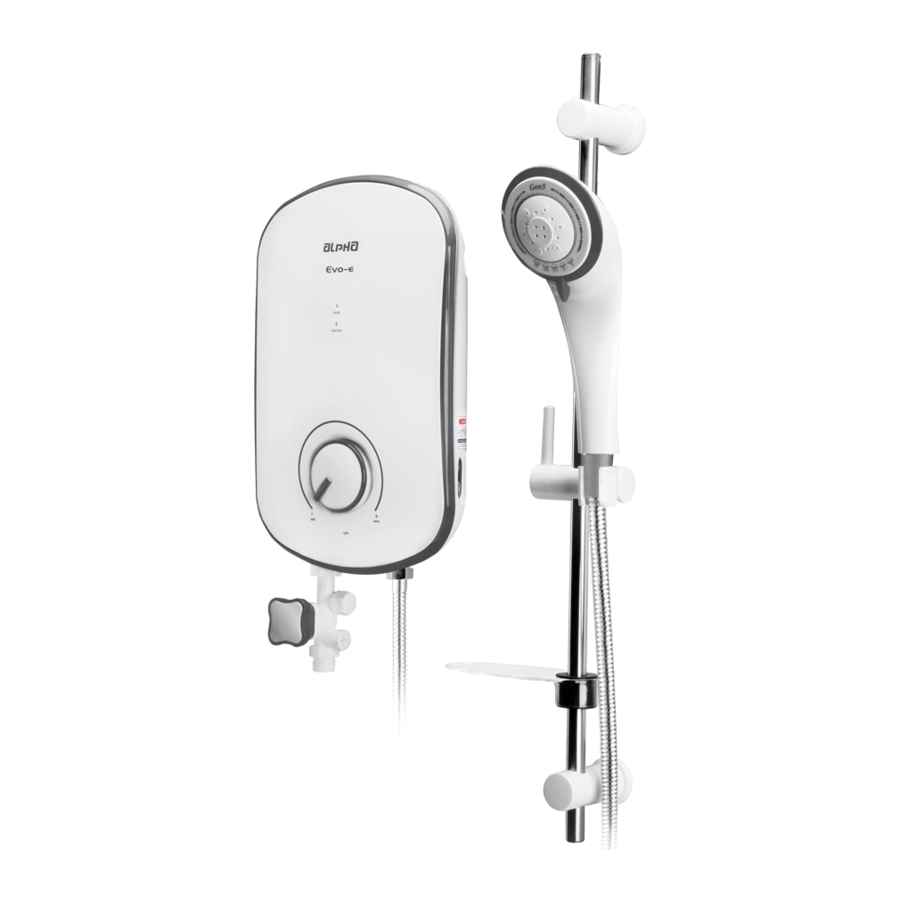

Alpha EVO Serie, EVO-E, EVO-i Handleiding

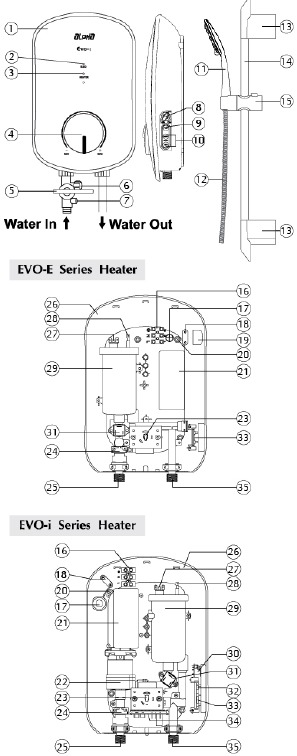

ONDERDELEN IDENTIFICATIE

Model: EVO-E/EVO-i
Fig. 1

1. Verwarmingselement Afdekking
2. ELSD Indicator
3. Verwarmingselement Indicator
4. Temperatuurregelknop
5. Stopkraan
6. Waterfilter
7. Waterregelaar
8. Pompbedieningsknop*
9. Pompactivator*
10. TEST / RESET-knop
11. Handdouche
12. Flexibele slang
13. Railsteunbeugel
14. Schuifrail
15. Douchehouder
16. Aansluitblok
17. Kabelinvoer achter
18. Kabelklem
19. Kabelinvoer zijkant
20. Bevestigingsgaten verwarmingselementbasis (4 gaten)
21. Ingebouwde ELSD
22. Pompsamenstel*
23. Elektronische regeleenheid
24. Doorstroomsensor samenstel
25. Water INLAAT Aansluiting
26. Verwarmingselementbasis
27. Thermische beveiliging
28. Verwarmingselement
29. Verwarmingselementreservoir
30. Pompbedieningseenheid*
31. Triac
32. Pompactivator*
33. TEST/ RESET PCB
34. Pompbediening PCB*
35. Water UITLAAT Aansluiting

* Item 8, 9, 22, 30, 32 & 34 zijn voor model EVO-i.

ELEKTRISCH

1. De installatie moet voldoen aan GP/ST/No.6/20f6, Richtlijn voor het ontwerp, de installatie, de inspectie, het testen, de bediening en het onderhoud van de waterverwarmingssystemen door de Energiecommissie.
2. De installatie moet worden uitgevoerd door een bevoegd persoon die door de fabrikant wordt aanbevolen (MS 1957-2-35:2019).
3. De boiler moet permanent op de elektriciteitsvoorziening worden aangesloten via een tweepolige gekoppelde schakelaar met een contactscheiding van minimaal 3 mm in alle polen die in het circuit zijn opgenomen en buiten het bereik van de persoon die de douche gebruikt.
4. Alleen een vaste en permanente aansluiting is toegestaan, stekker en stopcontact mogen niet worden gebruikt. In het geval dat er geen directe aansluiting op de boiler kan worden gemaakt, mag alleen een correct gedimensioneerde, goedgekeurde connector en aansluitdoos worden gebruikt.
5. Voor aansluiting in de douchecabine en onder het plafond moet de aansluitdoos IPX5-geclassificeerd zijn.
6. Een goedgekeurde PVC-kabel / PVC-geïsoleerde flexibele kabels van de juiste maat met een maximale lengte van 1,5 m moeten worden gebruikt om de boiler op de aansluitdoos aan te sluiten.
7. De minimale kabeldikte mag niet minder zijn dan 4 mm2.
8. De aardlekschakelaar in de hoofdschakelkast van het pand moet minstens één keer per maand worden getest.

Tabel 1 - Elektrische belastingstabel

WATER

Het apparaat werkt bij een minimaal waterdebiet van 3 liter/min. Houd er rekening mee dat een binnenkomend waterdebiet van 5 liter/min en hoger de prestaties zal overtreffen.

VEILIGHEID

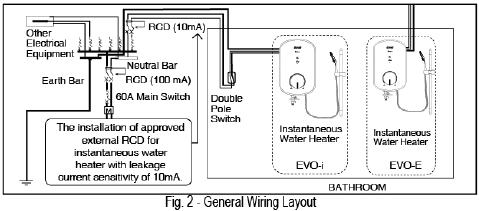

Let op: een goedgekeurd type aardlekschakelaar (RCD) met een gevoeligheid van 10mA moet in combinatie met de boiler worden geïnstalleerd.

1. Het ingebouwde Earth Leaking Sensing Device (ELSD) schakelt de stroomtoevoer naar de boiler uit in het geval van stroomlekkage van slechts 15mA.
2. De boiler werkt alleen als er voldoende waterdoorstroming is om de doorstroomsensor te activeren.
3. De thermische beveiliging schakelt automatisch de stroomtoevoer uit als er een abnormale stijging van de watertemperatuur optreedt tijdens het douchen.

INSTALLATIEPROCEDURES

LOODGIETERWERK

1. Al het loodgieterswerk moet voltooid zijn voordat u doorgaat met het aansluiten van de elektrische bedrading.
2. Metalen / verchroomde slangen en geleidende regelkleppen mogen niet worden gebruikt (alleen in Maleisië - voorschriften van de Maleisische overheid. Optioneel voor anderen).
3. De uitlaat van de boiler mag niet worden aangesloten op een kraan of fitting die niet door de fabrikant wordt aanbevolen.

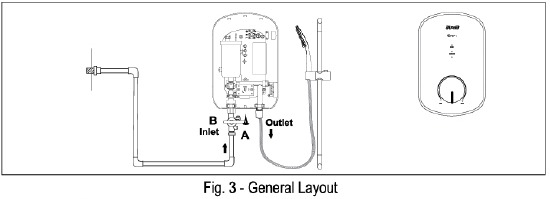

1. Sluit de waterbron af.
2. Verwijder de schroef gemarkeerd met 'A' met een schroevendraaier.
3. Verwijder de afdekking door de onderkant omhoog te tillen totdat deze vrij is.
4. Markeer alle (4) schroefpunten van de basis van de boiler op de muur. Het wordt aanbevolen dat de onderkant van de boiler zich 1,50 meter / 5 voet boven de vloer van de badkamer bevindt.
5. Boor de (4) gaten met een boor van 5,0 mm diameter.
6. Monteer en bevestig de boiler met de meegeleverde muurpluggen en schroeven.
7. Sluit de Stop Valve-assemblage aan op de INLAAT 'B'. Er wordt een rubberen ring meegeleverd voor deze aansluiting om waterlekkage te voorkomen.
8. Sluit de leidingen van de Stop Valve aan op de binnenkomende watertoevoer. Gebruik indien nodig afdichtingstape voor de aansluiting om waterlekkage te voorkomen. Oefen geen overmatige kracht uit om de connectoren vast te draaien.
9. Zet de waterleiding aan om al het vuil uit de leidingen te spoelen en de boilertank te vullen.
   (Opmerking: deze stap voorkomt schade aan het verwarmingselement).

DOUCHESET MONTAGE

1. Markeer de posities van de twee gaten van de schuifrailset naast de boiler - zorg ervoor dat het bovenste gedeelte gelijk ligt met de bovenkant van de boiler. Monteer het met de meegeleverde pluggen en schroeven.
2. Sluit de flexibele slang en handdouche aan op de UITLAAT 'D' van de boiler - zorg ervoor dat u de rubberen ring plaatst.
3. Sluit het andere uiteinde van de flexibele slang aan op de handdouche - zorg ervoor dat u het filtergaas plaatst.

ELEKTRISCHE AANSLUITING

• Zorg ervoor dat de stroom is uitgeschakeld voordat u met de elektrische werkzaamheden begint.
• Stekker, stopcontact en te dunne kabel mogen niet worden gebruikt.

1. Schakel de stroom uit.

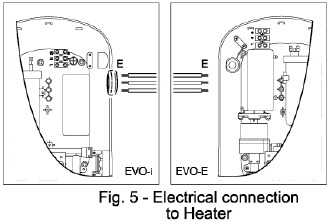

2. Steek de elektrische kabel door de rubberen doorvoer gemarkeerd met 'E'.
3. Sluit de kabel als volgt aan op het klemmenblok:

   ROOD OF BRUIN	LIVE (L)
   ZWART OF BLAUW	NEUTRAAL (N)
   GEEL/GROEN OF GROEN/GEEL	AARDE ()

4. Plaats de afdekking terug en zet de schroef gemarkeerd met 'A' vast zoals in Fig. 3.

TESTEN

1. Zet de watertoevoer aan bij de Stop Valve. Er moet water uit de handdouche spuiten.
2. Schakel de boilerschakelaar buiten de badkamer in. Draai de Temperature Control Knob van de boiler naar de 'ON' (AAN) positie. De indicatielampjes gaan branden. De douche moet binnen enkele seconden warm zijn.
3. U kunt doorgaan met 'Bedieningsinstructies' voordat u de boiler gebruikt.

BEDIENINGSINSTRUCTIES

De boiler wordt geleverd met een Electronic Variable Temperature Control voor een breed scala aan vermogensselecties. Een normale koude douche kan worden geselecteerd door simpelweg de Temperature Control Knob naar de 'OFF' (UIT) positie te draaien.
Om een warme douche te nemen, let op de volgende stappen:

1. Schakel de boilerschakelaar buiten de badkamer in. De 'ELSD' indicator gaat branden.
2. Zet de watertoevoer aan bij de Stop Valve.
3. Zet de Temperature Control Knob AAN. De 'HEATER' indicator gaat branden. De douche wordt warmer naarmate de Temperature Control Knob met de klok mee van 'ON' (AAN) naar 'MAX' wordt gedraaid. Het is niet nodig om de Temperature Control Knob terug te zetten naar de 'OFF' (UIT) positie wanneer de boiler niet in gebruik is.
4. Schakel de boilerschakelaar buiten de badkamer uit wanneer de boiler niet in gebruik is.

Opmerking:

• De douche is mogelijk niet warm genoeg, zelfs niet op 'MAX' in gebieden waar de waterdruk uitzonderlijk hoog en koud is. Dit kan worden verholpen door de wateraanvoer te verminderen of de unit te vervangen door een unit met een hoger vermogen (als dit is goedgekeurd door de relevante autoriteiten).
• De ingebouwde douchepomp kan onafhankelijk worden bediend met behulp van de Pump Control Knob. In gebieden met lage druk (minder dan 15 p.s.i.), past u de pompsnelheid aan om de gewenste waterspray te verkrijgen. Als de waterdruk hoog is (meer dan 15 p.s.i.), zet u de Pump Control Knob "OFF" om een warmere douche te krijgen. (Model EVO-i)
• De Pump Activator is speciaal ontworpen voor gebieden met lage druk waar de waterdruk te zwak is om de ingebouwde douchepomp te activeren. Druk gewoon op de Pump Activator Button en de douchepomp komt in actie. (Model EVO-i)
• Het wordt aanbevolen om de ingebouwde douchepomp met tussenpozen van 30 minuten te gebruiken met een rust van 30 minuten ertussen. (Model EVO-i)

1. De installatie moet worden uitgevoerd door een bevoegd persoon die door de fabrikant wordt aanbevolen.
2. Het apparaat moet geaard zijn.
3. Dit apparaat is niet bedoeld voor drinkwatervoorziening.
4. De waterregelknop mag alleen op de waterINLAAT worden gemonteerd.
5. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
6. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
7. De nieuwe slangsets die bij het apparaat worden geleverd, moeten worden gebruikt en oude slangsets mogen niet opnieuw worden gebruikt.
8. De waterinlaat van dit apparaat mag niet worden aangesloten op inlaatwater dat afkomstig is van een ander waterverwarmingssysteem.
9. De waterUITLAAT van deze boiler fungeert als een ontluchting en mag niet worden aangesloten op een kraan of fitting die niet door de fabrikant wordt aanbevolen.
10. Gebruik geen douchekop die de waterstroom kan afsluiten.
11. Gebruik geen sanitaircement op de aansluiting. Gebruik indien nodig alleen draad of afdichtingstape.
12. Als de boiler defect raakt, schakel dan onmiddellijk de stroomtoevoer uit. Neem vervolgens contact op met de verkoper voor reparatie. Probeer nooit zelf de unit te repareren.

ALGEMEEN ONDERHOUD

GEBRUIK GEEN VERDUNNER, ALCOHOL OF BENZINE
U kunt de boiler reinigen met een vochtige doek en een mild schoonmaakmiddel, maar gebruik geen verdunner, alcohol, benzine of andere corrosieve oplossingen.

CONTROLEER DE ELSD MINSTENS ÉÉN KEER PER MAAND
Zet de elektriciteit en watertoevoer naar de boiler aan. Test de ELSD door voorzichtig op de ELSD 'TEST' (TEST) knop te drukken. Het 'ELSD' indicatielampje en het 'HEATER' (BOILER) lampje moeten uitgaan. Druk op de 'RESET' (RESET) knop om de stroom te herstellen.

AANPASSING VAN DE WATERREGELAAR
Draai de knop tegen de klok in om het maximale watervolume te verkrijgen in gebieden met lage waterdruk. In gebieden met hoge waterdruk draait u de knop met de klok mee totdat de gewenste douchetemperatuur is bereikt.

REINIG HET FILTER REGELMATIG
Het filter moet worden gereinigd wanneer er een teken is van verstopping van de inlaat van het water.

1. Stop Valve
   Verwijder de Filter Mesh Cap. Trek het filtergaas eruit en spoel het af met water om eventuele ingesloten sedimenten te verwijderen.
   Plaats het terug in de oorspronkelijke positie voordat u het vastzet met de Filter Mesh Cap.

2. Handshower

   • De handdouche moet regelmatig worden ontkalkt.
   • Koppel de handdouche los van de slang. Verwijder de Filter Mesh Washer en spoel deze af met water om eventuele ingesloten sedimenten te verwijderen.
     Sluit de handdouche weer aan op de slang in de oorspronkelijke positie.

Opmerking:

• Zorg ervoor dat u de inkomende watertoevoer uitschakelt voordat u de handeling uitvoert.
• Dit moet vaker worden gedaan in gebieden waar de inkomende watertoevoer vuil is.

SPECIFICATIES

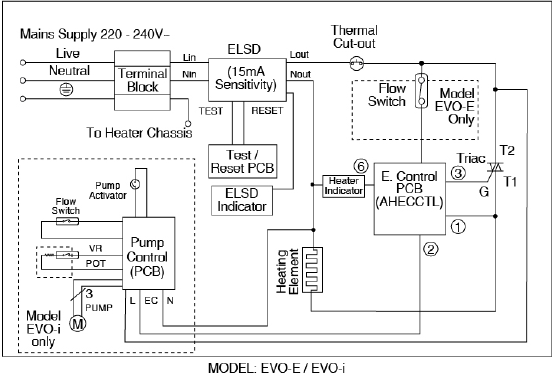

SCHEMATISCH BEDRADINGSSCHEMA

* De productspecificaties en doucheaccessoires die in deze handleiding worden getoond, zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpha EVO Serie, EVO-E, EVO-i Handleiding

Beschikbare talen
