Imax B6AC Handleiding

INLEIDING

Dit product is een snelle oplader met een krachtige microprocessor en gespecialiseerde besturingssoftware.
Lees deze volledige handleiding aandachtig door voordat u dit product gebruikt, aangezien deze een breed scala aan informatie over bediening en veiligheid bevat. Of gebruik dit product in het gezelschap van een specialist!

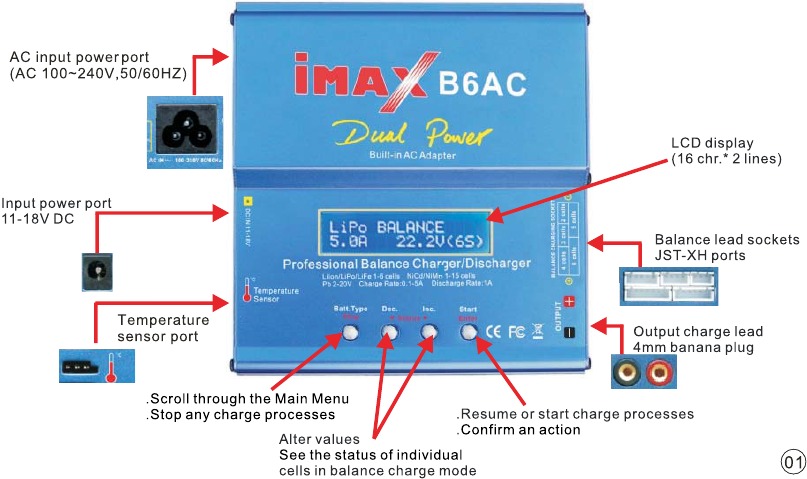

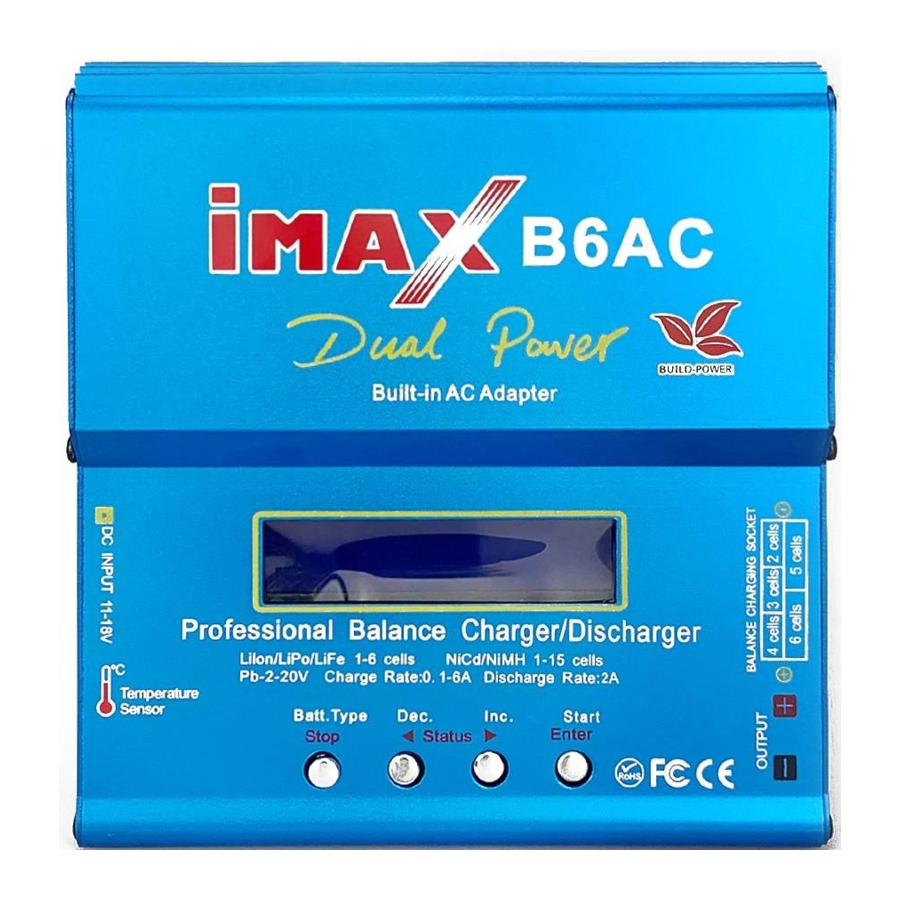

PRODUCTOVERZICHT

SPECIALE FUNCTIES

Geoptimaliseerde besturingssoftware
B6AC beschikt over de zogenaamde AUTO-functie die de voedingsstroom instelt tijdens het laden of ontladen. Vooral voor lithiumbatterijen kan het overladen voorkomen, wat kan leiden tot een explosie als gevolg van een fout van de gebruiker. Het kan het circuit automatisch uitschakelen en alarmeren zodra een storing wordt gedetecteerd. Alle programma's van dit product werden bestuurd via een tweewegsverbinding en communicatie, om de maximale veiligheid te bereiken en de problemen te minimaliseren. Alle instellingen kunnen door gebruikers worden geconfigureerd!

Interne onafhankelijke lithiumbatterijbalancer
B6AC gebruikt een individuele celspanningsbalancer. Het is niet nodig om een externe balancer aan te sluiten voor gebalanceerd opladen.

Balanceren van individuele cellen bij het ontladen van de batterij
Tijdens het ontladen kan de B6AC elke cel van de batterij individueel bewaken en balanceren. Er wordt een foutmelding weergegeven en het proces wordt automatisch beëindigd als de spanning van een enkele cel abnormaal is.

Aanpasbaar aan verschillende soorten lithiumbatterijen
B6AC is aanpasbaar aan verschillende soorten lithiumbatterijen, zoals Li-ion, LiPo en de nieuwe LiFe-serie batterijen.

Snelle en opslagmodus van lithiumbatterij
Doelen om een lithiumbatterij op te laden variëren, 'snel' opladen verkort de laadtijd, terwijl de 'opslag'-status de uiteindelijke spanning van uw batterij kan regelen, om zo lange tijd op te slaan en de nuttige tijd van de batterij te beschermen.

Maximale veiligheid
Delta-piekgevoeligheid: het automatische laadbeëindigingsprogramma op basis van het principe van de Delta-piekspanningsdetectie. Wanneer de spanning van de batterij de drempel overschrijdt, wordt het proces automatisch beëindigd.

Automatische laadstroombegrenzing
U kunt de bovengrens van de laadstroom instellen bij het opladen van uw NiCd- of NiMH-batterij; het is handig voor de NiMH-batterij met lage impedantie en capaciteit in de 'AUTO' (AUTO) oplaadmodus.

Capaciteitslimiet
De laadcapaciteit wordt altijd berekend als de laadstroom vermenigvuldigd met de tijd. Als de laadcapaciteit de limiet overschrijdt, wordt het proces automatisch beëindigd wanneer u de maximale waarde instelt.

Temperatuurdrempel*
De interne chemische reactie van de batterij zorgt ervoor dat de temperatuur van de batterij stijgt. Als de temperatuurlimiet is bereikt, wordt het proces beëindigd.
* Deze functie is beschikbaar door een optionele temperatuursonde aan te sluiten, die niet in ons pakket is inbegrepen.

Verwerkingstijdslimiet:
U kunt ook de maximale verwerkingstijd beperken om mogelijke defecten te voorkomen.

Ingangsvermogenbewaking
Om te voorkomen dat de autobatterij die als DC-ingangsvermogen wordt gebruikt, wordt beschadigd, wordt de spanning voortdurend bewaakt. Als het onder de ondergrens zakt, wordt het proces automatisch beëindigd.

Gegevens opslaan/laden
De gegevens van maximaal vijf batterijen kunnen worden opgeslagen voor het gemak van de gebruikers. U kunt de gegevens bewaren met betrekking tot de programma-instelling van de batterij van continu laden of ontladen. Gebruikers kunnen deze gegevens op elk moment oproepen zonder speciale programma-instelling.

Cyclisch laden/ontladen
1 tot 5 cyclische en continue processen van laden>ontladen of ontladen>laden zijn bruikbaar voor het verversen en balanceren van de batterij om de activiteit van de batterij te stimuleren.

SPECIFICATIES

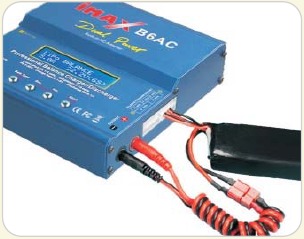

AANSLUITSCHEMA VOOR HET BALANCEERLADEN VAN LITHIUMPOLYMEER

Dit diagram toont de juiste manier om uw batterij op de B6AC-lader aan te sluiten tijdens het opladen in de balanceerlaadprogrammamodus.

Als u de batterij niet aansluit zoals weergegeven in dit diagram, wordt deze oplader beschadigd.

De hoofdbatterijkabels moeten samen met de balanceerkabelaansluiting worden aangesloten, zoals weergegeven voordat u uw batterij oplaadt.

Als u krokodillenklemmen gebruikt zoals weergegeven in het bovenstaande diagram, let er dan op dat ze elkaar niet kunnen raken!

De batterijlader moet op een geaard stopcontact worden aangesloten.

WAARSCHUWINGEN EN VEILIGHEIDSAANWIJZINGEN

Deze waarschuwingen en veiligheidsaanwijzingen zijn bijzonder belangrijk. Volg de instructies voor maximale veiligheid; anders kunnen de oplader en de batterij beschadigd raken of kan het in het ergste geval brand veroorzaken.

Laat de oplader nooit onbeheerd achter wanneer deze is aangesloten op de voeding. Als er een storing wordt geconstateerd, BEËINDIG DAN ONMIDDELLIJK HET PROCES en raadpleeg de bedieningshandleiding.

Houd de oplader uit de buurt van stof, vocht, regen, hitte, direct zonlicht en trillingen. Laat hem nooit vallen.

De toegestane ingangsspanning is 11-18V DC/110-240VAC

Deze oplader en de batterij moeten op een hittebestendige, niet-ontvlambare en niet-geleidende ondergrond worden geplaatst. Plaats ze nooit op een autostoel, tapijt of iets dergelijks. Houd alle ontvlambare vluchtige materialen uit de buurt van het werkgebied.

Zorg ervoor dat u de specificaties kent van de batterij die moet worden opgeladen of ontladen om ervoor te zorgen dat deze voldoet aan de vereisten van deze oplader. Als het programma verkeerd is ingesteld, kunnen de batterij en oplader beschadigd raken. Het kan brand of een explosie veroorzaken als gevolg van overladen. Deze garantie is niet geldig voor schade of gevolgschade die voortvloeit uit misbruik of het niet in acht nemen van de procedures die in deze handleiding worden beschreven.

NiCd/NiMH
Spanningsniveau: 1.2V/cel
Toegestane snellaadstroom: IC-2C (afhankelijk van de prestaties van de cel)
Afsluitniveau ontlaadspanning: 0.85V/cel(NiCd), 1.0V/cel(NiMH)

Li-ion
Spanningsniveau: 3.6V/cel Max. laadspanning: 4.1 V/cel
Toegestane snellaadstroom: 1 Cor minder
Min. afsluitniveau ontlaadspanning: 2.5V/cel of hoger

LiPo
Spanningsniveau: 3.7V/cel Max. laadspanning: 4.2V/cel
Toegestane snellaadstroom: IC of minder
Afsluitniveau ontlaadspanning: 3.0V/cel of hoger

LiFe
Spanningsniveau: 3.3V/cel
Max. laadspanning: 3.6V/cel
Toegestane snellaadstroom: 4Cor minder
Afsluitniveau ontlaadspanning: 2.0V/cel of hoger

Pb
Spanningsniveau: 2.0V/cel (loodzuur)
Max. laadspanning: 2.46V/cel
Toegestane snellaadstroom: 0.4Cor minder
Afsluitniveau ontlaadspanning: 1.75V/cel of hoger

Om kortsluiting tussen de laadkabels te voorkomen, sluit u de laadkabel altijd eerst aan op de oplader en vervolgens op de batterij. Draai de volgorde om bij het loskoppelen.

Sluit niet meer dan één batterijpakket tegelijk aan op deze oplader.

Probeer nooit de volgende soorten batterijen op te laden of te ontladen.

Een batterijpakket dat bestaat uit verschillende soorten cellen (inclusief verschillende fabrikanten)

Een batterij die al volledig is opgeladen of slechts lichtjes is ontladen.

Niet-oplaadbare batterijen (explosiegevaar).

Batterijen die een andere oplaadtechniek vereisen dan NiCd, NiMh, LiPo of gelcel (Pb, loodzuur).

Een defecte of beschadigde batterij.

Een batterij die is uitgerust met een integraal laadcircuit of een beveiligingscircuit.

Batterijen die in een apparaat zijn geïnstalleerd of die elektrisch zijn verbonden met andere componenten.

Batterijen waarvan de fabrikant niet uitdrukkelijk heeft verklaard dat ze geschikt zijn voor de stromen die de oplader tijdens het laadproces voert.

Houd rekening met de volgende punten voordat u begint met opladen:
Heeft u het juiste programma geselecteerd dat geschikt is voor het type batterij dat u oplaadt?
Heeft u voldoende stroom ingesteld om op te laden of te ontladen?
Heeft u de batterijspanning gecontroleerd? Lithiumbatterijpakketten kunnen parallel en in serie worden geschakeld, d.w.z. een 2-cellenpakket kan 3.7 V (parallel) of 7.4V (in serie) zijn.
Heeft u gecontroleerd of alle verbindingen stevig en veilig zijn? Zorg ervoor dat er geen intermitterende contacten zijn op enig punt in het circuit.

Opladen
Tijdens het laadproces wordt een bepaalde hoeveelheid elektrische energie in de batterij gevoerd. De laadhoeveelheid wordt berekend door de laadstroom te vermenigvuldigen met de laadtijd. De maximaal toegestane laadstroom varieert afhankelijk van het batterijtype of de prestaties ervan en is te vinden in de informatie van de batterijfabrikant. Alleen batterijen waarvan uitdrukkelijk is aangegeven dat ze snel kunnen worden opgeladen, mogen worden opgeladen met een snelheid die hoger is dan de standaard laadstroom.
Sluit de batterij aan op de aansluiting van de oplader: rood is positief en zwart is negatief. Vanwege het verschil tussen de weerstand van de kabel en de connector, kan de oplader de weerstand van het batterijpakket niet detecteren, de essentiële vereiste voor een goede werking van de oplader is dat de laadkabel een voldoende geleiderdoorsnede heeft en dat hoogwaardige connectoren die normaal gesproken verguld zijn, aan beide uiteinden moeten worden gemonteerd.
Raadpleeg altijd de handleiding van de batterijfabrikant met betrekking tot oplaadmethoden, aanbevolen laadstroom en laadtijd. Vooral de lithiumbatterij moet strikt worden opgeladen volgens de oplaadinstructies van de fabrikant.
Er moet speciale aandacht worden besteed aan de aansluiting van de lithiumbatterij. Probeer het batterijpakket niet willekeurig te demonteren
Er moet worden benadrukt dat lithiumbatterijpakketten parallel en in serie kunnen worden geschakeld. In de parallelle verbinding wordt de capaciteit van de batterij berekend door de capaciteit van een enkele batterij te vermenigvuldigen met het aantal cellen waarbij de totale spanning hetzelfde blijft. De onevenwichtigheid van de spanning kan brand of een explosie veroorzaken. Het wordt aanbevolen om de lithiumbatterij in serie op te laden.

Ontladen
Het belangrijkste doel van ontladen is om de resterende capaciteit van de batterij te verwijderen of om de spanning van de batterij te verlagen tot een bepaald niveau. Er moet evenveel aandacht worden besteed aan het ontlaadproces als aan het laden. De uiteindelijke ontlaadspanning moet correct worden ingesteld om diepe ontlading te voorkomen. De lithiumbatterij mag niet lager dan de minimumspanning worden ontladen, anders veroorzaakt dit een snel capaciteitsverlies of een totale uitval. Over het algemeen hoeft de lithiumbatterij niet te worden ontladen. Let op de minimumspanning van de lithiumbatterij om de batterij te beschermen.
Sommige oplaadbare batterijen hebben een geheugeneffect. Als ze gedeeltelijk worden gebruikt en opgeladen voordat de volledige lading is voltooid, onthouden ze dit en gebruiken ze de volgende keer slechts dat deel van hun capaciteit. Dit is een geheugeneffect'. Er wordt gezegd dat NiCd- en NiMH-batterijen last hebben van een geheugeneffect. NiCd heeft meer geheugeneffect dan NiMH.
Het wordt aanbevolen om lithiumbatterijen gedeeltelijk te ontladen in plaats van volledig te ontladen. Frequente volledige ontlading moet indien mogelijk worden vermeden. Laad de batterij in plaats daarvan vaker op of gebruik een batterij met een grotere capaciteit. De volledige capaciteit kan pas worden gebruikt nadat deze 10 of meer laadcycli heeft ondergaan. Het cyclische proces van laden en ontladen optimaliseert de capaciteit van het batterijpakket.

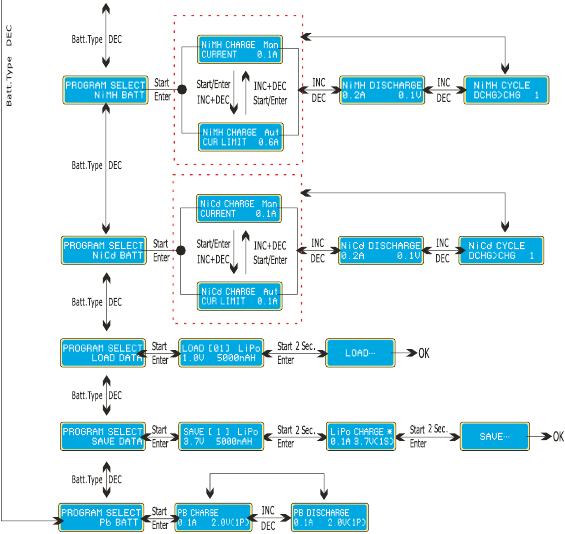

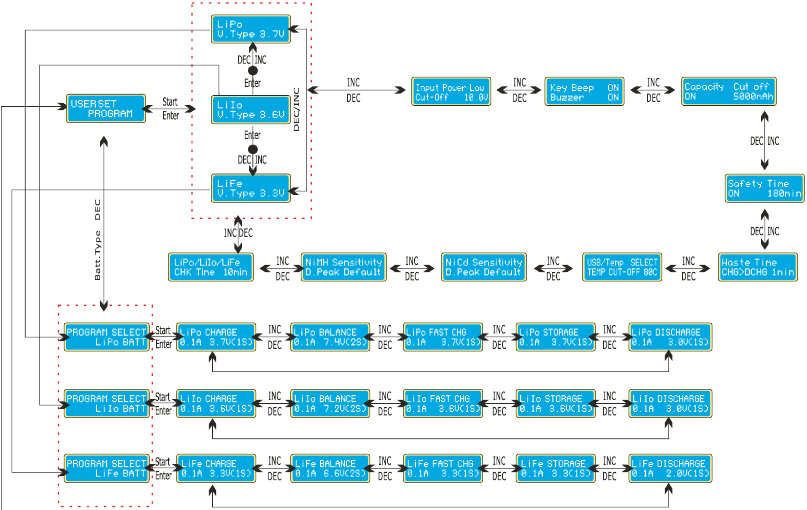

PROGRAMMASTROOMDIAGRAM

INITIËLE PARAMETERINSTELLING [GEBRUIKERSINSTELLING]

Standaard wordt deze lader ingesteld op typische gebruikersinstellingen wanneer deze voor het eerst wordt aangesloten op AC 110-240V of DC 11-18V. Het scherm geeft de volgende informatie in volgorde weer en de gebruiker kan de parameter op elk scherm wijzigen.

Als u de parameterwaarde in het programma moet wijzigen, drukt u op de "Start/Enter"-toets om deze te laten knipperen en wijzigt u vervolgens de waarde met de "INC"- of "DEC"-toets. De waarde wordt opgeslagen door eenmaal op de "Start/Enter"-toets te drukken.

Startscherm gebruikersinstellingen.
Het scherm toont de nominale spanning van de lithiumbatterij. Er zijn drie soorten lithiumbatterijen: LiFe(3.3V), Lilo(3.6V) of LiPo(3.7V). Dit is erg belangrijk, dus u moet de batterij zorgvuldig controleren en correct instellen. Als deze afwijkt van de juiste waarde, kan de batterij tijdens het laadproces exploderen.
De B6AC herkent automatisch het aantal cellen van de lithiumbatterij aan het begin van het laad- of ontlaadproces om foutieve instellingen door de gebruiker te voorkomen. Een diep ontladen batterij kan echter onjuist worden waargenomen. Om de fout te voorkomen, kunt u de tijdsduur instellen om het aantal cellen door de processor te laten verifiëren. Normaal gesproken zijn 10 minuten voldoende om het aantal cellen correct waar te nemen. Voor de batterij met een grotere capaciteit kunt u de tijdsduur verlengen. Maar als u de tijdsduur te lang instelt voor de batterij met een kleinere capaciteit, kan het laad- of ontlaadproces binnen de tijdsduur worden voltooid met het onjuiste aantal cellen. Dit kan een fataal resultaat veroorzaken. Als de processor het aantal cellen aan het begin van het laad- of ontlaadproces onjuist herkent, kunt u de tijd verlengen. Anders kunt u beter de standaardwaarde gebruiken.

Dit toont de trigger-spanning voor automatische laadbeëindiging van NiMH- en NiCd-batterijen. De effectieve waarde varieert van 5 tot 20 mV per cel. Als de trigger-spanning hoger is ingesteld, bestaat er een gevaar voor overladen van de batterij; als deze lager is ingesteld, bestaat er een mogelijkheid van voortijdige beëindiging. Raadpleeg de technische specificaties van de batterij. (NiCd standaard: 12mV, NiMH standaard: 7mV)
Een optionele functie met behulp van een temperatuursonde die in contact staat met het oppervlak van de batterij, de temperatuurafsnijding kan aan of uit staan. Als deze aan staat, stelt u de maximale temperatuur in die de batterij tijdens het opladen mag bereiken. Zodra een batterij tijdens het opladen deze temperatuur bereikt, wordt het proces beëindigd om de batterij te beschermen.

De batterij wordt warm na cycli van het laad-/ontlaadproces. Het programma zal na elk laad-/ontlaadproces een vertraging inlassen om de batterij voldoende tijd te geven om af te koelen voordat de volgende cyclus van het laad-/ontlaadproces begint. De geldige waarde varieert van 0 tot 60 minuten.
Wanneer het laadproces begint, start de geïntegreerde veiligheidstimer tegelijkertijd. Als er een fout wordt gedetecteerd of het beëindigingscircuit niet kan detecteren of de batterij volledig is opgeladen of niet, is dit apparaat geprogrammeerd om overladen te voorkomen. Raadpleeg de onderstaande verklaring om de timer die u instelt te berekenen.

Veilige timerberekening
Bij het opladen van NiCd- of NiMH-batterijen deelt u de capaciteit door de stroom, deelt u vervolgens het resultaat door 11,9 en stelt u dit aantal minuten in als de waarde voor de instelling van de veiligheidstimer. Als de lader op deze tijdslimiet is gestopt, is ongeveer 140% van de capaciteit in de batterij gevoerd.

Bijvoorbeeld:

Het programma biedt een maximale capaciteitsbeschermingsfunctie. Als de Delta-piekspanning niet kan worden gedetecteerd of de veiligheidstimer verloopt, stopt het laadproces automatisch wanneer de batterij de door de gebruiker ingestelde maximale laadcapaciteit bereikt.
De pieptoon om de bediening van de gebruikers te bevestigen klinkt elke keer dat er op een knop wordt gedrukt. De pieptoon of melodie klinkt op verschillende momenten tijdens de werking om verschillende moduswijzigingen te bevestigen. Deze functies kunnen aan of uit worden gezet.
Deze functie bewaakt de spanning van de ingangsbatterij die wordt gebruikt om deze lader van stroom te voorzien. Als de spanning lager is dan de door de gebruiker ingestelde waarde, wordt het programma gedwongen beëindigd om de ingangsbatterij te beschermen.

Lithium LiPo/Lilo/LiFe-programma

Het programma is alleen geschikt voor het laden/ontladen van Lithium(LiPo/Lilo/LiFe)-batterijen met een nominale spanning van 3.3/3.6/3.7 V/cel. Verschillende batterijen hebben verschillende laadtechnieken. Er zijn twee methoden, aangeduid als constante spanning en constante stroom. De laadstroom varieert afhankelijk van de batterijcapaciteit en specificatie. De eindspanning is erg belangrijk; deze moet precies overeenkomen met de spanning van de batterij: LiPo is 4.2V, Lilo is 4.1V en LiFe is 3.6V. De stroom en spanning van de batterij moeten correct worden ingesteld.
Wanneer u de waarden van de parameters wilt wijzigen, drukt u op de START/ENTER-toets om deze te laten knipperen en gebruikt u vervolgens DEC of INC om de waarde te wijzigen. Druk vervolgens nogmaals op de START/ENTER-toets om de waarde op te slaan.

LADEN VAN LITHIUMBATTERIJ IN LAADMODUS

Laden van lithiumbatterij

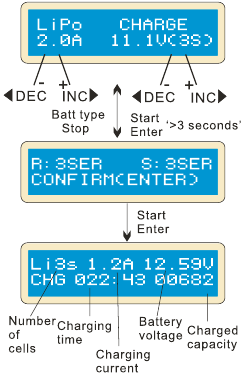

De linkerkant van de eerste regel toont het type batterij dat u kiest. De waarde aan de linkerkant van de tweede regel van de lader is de huidige gebruikersinstelling. Nadat u de stroom en spanning hebt ingesteld, houdt u de START/ENTER-toets langer dan 3 seconden ingedrukt om het proces te starten.(laadstroom: 0.1-5.0A, spanning: 3.7-22.2V).
Dit geeft het aantal cellen weer dat u hebt ingesteld en dat de processor detecteert. "R" toont het aantal cellen dat door de lader is gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u het opladen starten door op de START/ENTER-knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP-knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP-toets om het laadproces te stoppen.

Lithiumbatterij laden in de laadmodus

Deze laadmodus is voor het laden van Li-Po/lon/Fe-batterijen zonder balanceringskabel.

LADEN VAN LITHIUMBATTERIJ IN BALANSMODUS

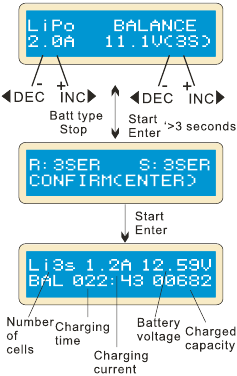

Balansladen van lithiumbatterij

De linkerkant van de eerste regel toont het type batterij dat u kiest. De waarde aan de linkerkant van de tweede regel van de lader is de huidige gebruikersinstelling. Nadat u de stroom en spanning hebt ingesteld, houdt u de START/ENTER-toets langer dan 3 seconden ingedrukt om het proces te starten.(laadstroom: 0.1-5.0A, spanning: 3.7-22.2V).
Dit geeft het aantal cellen weer dat u hebt ingesteld en dat de processor detecteert. "R" toont het aantal cellen dat door de lader is gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u het opladen starten door op de START/ENTER-knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP-knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP-toets om het laadproces te stoppen.

Lithiumbatterij laden in de balansmodus

Deze functie is voor het balanceren van de spanning van lithium-polymeer batterijcellen tijdens het laden. In de balansmodus moet de batterij een balanceringskabel hebben om verbinding te maken met de individuele balanceringspoort aan de rechterkant van de lader. En u moet de stroomkabel van de batterij aansluiten op de uitgang van de lader.
Het laden in deze modus is anders dan de normale modi, omdat de ingebouwde processor de spanning van de individuele cel bewaakt en de ingangsstroom die in elke cel wordt gevoerd, regelt om de spanning van de individuele cel te egaliseren.

SNEL LADEN VAN LITHIUMBATTERIJ

De waarde aan de linkerkant van de tweede regels stelt de laadstroom in. De waarde aan de rechterkant van de tweede regels stelt de spanning van het batterijpakket in. Nadat u de stroom en spanning hebt ingesteld, houdt u STAR/ENTER langer dan 3 seconden ingedrukt om het proces te starten.
Dit geeft het aantal cellen weer dat u hebt ingesteld en dat de processor detecteert. "R" toont het aantal cellen dat door de lader is gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u het opladen starten door op de START/ENTER-knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP-knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP-toets om het laadproces te stoppen.

Lithiumbatterij laden in de snellaadmodus

De laadstroom wordt lager naarmate het einde van het laden nadert. Een specifiek CV-proces wordt verminderd om het laadproces eerder te beëindigen. In feite gaat de laadstroom naar 1/5 wanneer het laadproces 1/10 bereikt. De laadcapaciteit zal iets kleiner zijn dan bij normaal laden, maar de laadtijd zal dienovereenkomstig worden verkort.

OPSLAGCONTROLE VAN LITHIUMBATTERIJ

Op dit scherm kunt u de stroom en spanning van het batterijpakket instellen. Laden en ontladen brengen de batterijen op het spanningsniveau van de "opslag"-staat.
Dit scherm toont de real-time status van het laden. Druk eenmaal op de BATT TYPE/STOP-toets om het laadproces te stoppen.

Lithiumbatterij laden in de opslagmodus

Deze functie is voor het laden/ontladen van batterijen die niet direct worden gebruikt. Dit programma is ontworpen voor het laden of ontladen van batterijen met een specifieke originele staat. Ze zijn geclassificeerd op type: 3.75V Lilo, 3.85V LiPo en 3.3V LiFe. Het programma begint met ontladen als de originele staat van de batterij het spanningsniveau van de opslag overschrijdt.

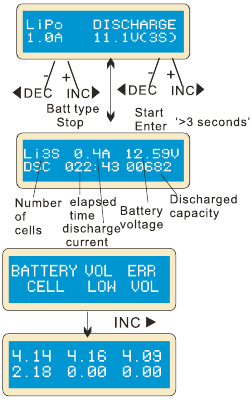

ONTLADEN VAN LITHIUMBATTERIJ

De waarde van de ontlaadstroom aan de linkerkant mag IC niet overschrijden en de waarde aan de rechterkant mag niet onder de spanning liggen die door de fabrikant wordt aanbevolen om diepe ontlading te voorkomen. Houd START/ENTER langer dan 3 seconden ingedrukt om het ontladen te starten.
Dit toont de real-time status van het ontladen, u kunt op de BATT TYPE/STOP-toets drukken om het ontladen te stoppen. De processor detecteert dat de spanning van één cel te laag is.
De 4e cel is beschadigd. De spanningswaarde kan nul zijn als er een ontkoppeling optreedt.

Spanningsbalancering en bewaking tijdens het ontlaadproces

De processor bewaakt de spanning van elke cel wanneer de batterijpakketten zich in de "opslag"- en "ontladen"-processen bevinden. Als de spanning van een cel abnormaal is, zal B6AC een foutmelding weergeven en het programma geforceerd beëindigen. Dus als er batterijschade of ontkoppeling is, kunt u het foutbericht zien en op INC drukken om te weten welke cel beschadigd is.

LADEN VAN NICD/NIMH-BATTERIJ

Dit programma is voor het laden van NiCd/NiMH-batterijen die zijn gekoppeld aan RIC-modeltoepassingen. U kunt op de START/ENTER-toets drukken om deze te laten knipperen en vervolgens IN Cor DEC om de parameterwaarde te wijzigen. Druk op de START/ENTER-toets om de waarde op te slaan.
Het scherm toont de real-time status. Druk op de BATT TYPE/STOP-toets om het programma te beëindigen. Het geluid zal worden uitgezonden om het einde van het programma aan te geven.

NiCd/NiMH-batterij laden in de laadmodus

Dit programma laadt de batterij op met de stroom die u instelt. In de "auto" (auto) staat, moet u de bovengrens van de laadstroom instellen om schade door overmatige voedingsstroom te voorkomen. Sommige batterijen met een lage weerstand en capaciteit kunnen leiden tot een hogere stroom in de "auto" (auto) laadmodus. Maar in de handmatige modus laadt het op met de stroom die u instelt. U kunt het in het stroomveld laten knipperen en tegelijkertijd op INC en DEC drukken om te wisselen tussen Auto en Manual Mode (handmatige modus).

OPMERKING: Toegestane snellaadstroom: 1C-2C

ONTLADEN VAN NICD/NIMH-BATTERIJ

Stel de laadstroom aan de linkerkant en de eindspanning aan de rechterkant in. Het bereik van de laadstroom is 0.1-1.0A; het bereik van de eindspanning is 0.1-25.0V. Houd de START/ENTER-toets langer dan 3 seconden ingedrukt om het programma te starten.
Het scherm geeft de ontlaadstatus aan. U kunt op de START/ENTER-toets drukken om de ontlaadstroom te wijzigen. Druk nogmaals op START/ENTER om de waarde op te slaan. Druk op de BATT TYPE/STOP-toets om het ontladen te stoppen. Het uitgezonden geluid waarschuwt voor het einde van het ontladen.

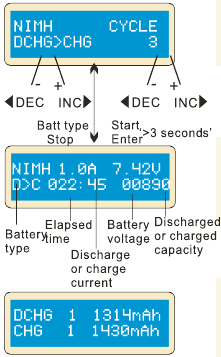

LAAD-/ONTLADINGS- EN ONTLADINGS-/LAADCYCLUS VAN NICD/NIMH-BATTERIJ

U kunt de volgorde aan de linkerkant en het aantal cycli aan de rechterkant instellen. Het bereik van het aantal cycli is 1-5.
Druk op de BATT TYPE/STOP-toets om het programma te stoppen, u kunt op de START/ENTER-toets drukken om de laadstroom te wijzigen. Het geluid geeft het einde van het programma aan.
Wanneer het het einde nadert, kunt u de capaciteit van de batterij zien die wordt opgeladen of ontladen. U kunt op de INC- of DEC-toets drukken om het resultaat van elke cyclus weer te geven.

LADEN VAN DE PB-BATTERIJ

Stel de laadstroom aan de linkerkant en de nominale spanning aan de rechterkant in. Het stroombereik is 0.1-5.0A, de spanning moet overeenkomen met de batterij die wordt opgeladen. Houd de START/ENTER-toets langer dan 3 seconden ingedrukt om het opladen te starten.
Het scherm toont de real-time ontlaadstatus. Druk op de START/ENTER-toets om de ontlaadstroom te wijzigen. Druk nogmaals op de START/ENTER-toets om de parameterwaarde die u hebt ingesteld op te slaan. Druk op de BATT TYPE/STOP-toets om het programma te beëindigen.

Pb (loodzuur) batterij laden in de laadmodus

Dit programma is alleen geschikt voor het laden van Pb (loodzuur) batterijen met een nominale spanning van 2 tot 20V. De Pb (loodzuur) batterij is volledig anders dan de NiCd/NiMH batterij. Deze batterijen kunnen alleen stroom leveren die lager is in vergelijking met hun capaciteit. Dezelfde beperking geldt voor het laadproces. Bijgevolg kan de optimale laadstroom slechts 1/10 van de capaciteit zijn. De Pb-batterij kan niet worden gebruikt voor snelladen, volg de instructies van de batterijfabrikant.

Vanwege de chemische eigenschappen van de Pb-batterij kan het soms moeilijk zijn om het afkappunt te detecteren. We raden de gebruiker aan om de functie CAPACITY CUT OFF (capaciteitsafsluiting) te gebruiken om de batterij te beschermen. U kunt op de START/ENTER-toets drukken om deze te laten knipperen en de waarde van de parameters wijzigen met behulp van de INC- of DEC-toets, druk op de START/ENTER-toets om de waarde op te slaan.

ONTLADEN VAN DE PB-BATTERIJ

Stel de laadstroom aan de linkerkant en de nominale spanning aan de rechterkant in. Het bereik van de ontlaadstroom is 0.1-1.0A, de spanning moet overeenkomen met de batterij die wordt opgeladen. Houd de START/ENTER-toets langer dan 3 seconden ingedrukt om het opladen te starten.
Het scherm toont de real-time ontlaadstatus. Druk op de START/ENTER-toets om de ontlaadstroom te wijzigen. Druk nogmaals op de START/ENTER-toets om de parameterwaarde die u hebt ingesteld op te slaan. Druk op de BATT TYPE/STOP-toets om het programma te beëindigen.

GEGEVENSOPLAGPROGRAMMA

Voor uw gemak heeft B6AC een programma voor gegevensopslag en laden. Het kan vijf batterijgegevens opslaan die de respectieve specificaties van batterijen vertegenwoordigen. U kunt de gegevens terugroepen tijdens het opladen of ontladen zonder het programma opnieuw in te stellen. Druk op de START/ENTER-toets om deze te laten knipperen en gebruik INC of DEC om de parameter in te stellen.

Het instellen van de parameter in het scherm heeft geen invloed op het laad- en ontlaadproces. Ze geven alleen de specificatie van de batterij weer. Het voorbeeld is een NiMH-batterijpakket, inclusief 12 cellen, de capaciteit is 3000 mAh.
Stel de laadstroom in in de handmatige modus of de stroomlimiet in de automatische modus. Druk tegelijkertijd op de INC- en DEC-toets om het stroomveld te laten knipperen om de laadmodus te wijzigen.
Stel de ontlaadstroom en de eindspanning in.
Stel de laad-/ontlaadvolgorde en het aantal cycli in.

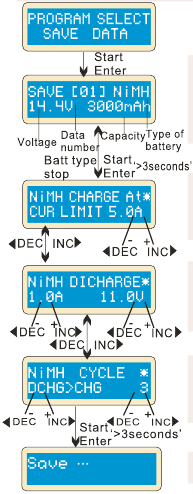

Gegevens opslaan

GEGEVENS LADEN PROGRAMMA

Dit programma is om de gegevens te laden die zijn opgeslagen in het programma "save data" (gegevens opslaan). Druk op de START/ENTER-toets om het gegevensveld te laten knipperen en houd INC of DEC langer dan 3 seconden ingedrukt om de gegevens te laden.

Kies het gegevensnummer dat u wilt terugroepen. De gegevens die u terug wilt, worden weergegeven.
De gegevens laden.

DIVERSE INFORMATIE IN HET PROGRAMMA

U kunt diverse informatie opvragen op het LCD-scherm tijdens het laad- en ontlaadproces. Druk op de DEC-toets, de oplader toont de instellingen van de gebruikers. U kunt op de INC-toets drukken om de spanning van elke cel te controleren terwijl de batterij is aangesloten op elke poort van de oplader.

Het komt tot de eindspanning wanneer het programma is beëindigd.
De weergegeven capaciteitsafsluitfunctie is ingeschakeld en de ingestelde waarde van de capaciteit.
De weergegeven veiligheidstimer is ingeschakeld en de tijdsduur in minuten.
De weergegeven temperatuurafsluitfunctie is ingeschakeld.
De externe temperatuur wordt weergegeven wanneer de temperatuursonde wordt gebruikt.
De batterij is via een kabel aangesloten op elke poort; u kunt de spanning van elke cel in het batterijpakket controleren. Wanneer de kabel is aangesloten op de poorten op de oplader, geeft het programma de spanning van maximaal 6 batterijen weer.

WAARSCHUWINGS- EN FOUTMELDING

De B6AC bevat een verscheidenheid aan functies voor de systemen om processen en de staat van de elektronica te verifiëren. In geval van een fout zal het scherm de oorzaak van de fout weergeven en een hoorbaar geluid laten horen.

Incorrecte polariteit aangesloten.

Batterijverbinding is onderbroken.

Kortsluiting van de uitgangsaansluiting.

Ingangsspanning incorrect.

De spanning van het batterijpakket is onjuist geselecteerd!

De oplader heeft om de een of andere reden een storing. Raadpleeg professioneel advies.

De spanning is lager dan ingesteld. Controleer het aantal cellen in het batterijpakket.

De spanning is hoger dan ingesteld. Controleer het aantal cellen in het batterijpakket.

De spanning van één cel in het batterijpakket is te laag, controleer de spanning van elke cel.

De spanning van één cel in het batterijpakket is te hoog; controleer de spanning van elke cel.

Verkeerde aansluiting van de connector gedetecteerd; controleer de connector en kabel.

De interne temperatuur is te hoog, koel af.

De processor kan de voedingsstroom niet regelen, repareer deze.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Imax B6AC Handleiding

Beschikbare talen
