Imax B6 handleiding

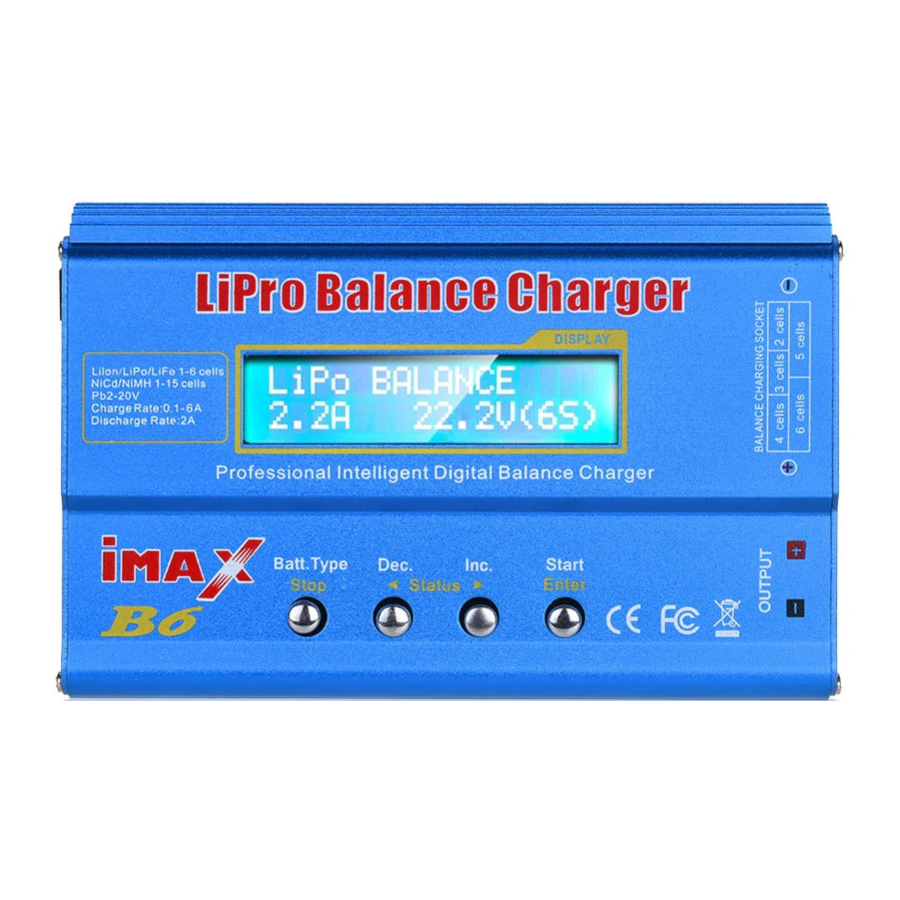

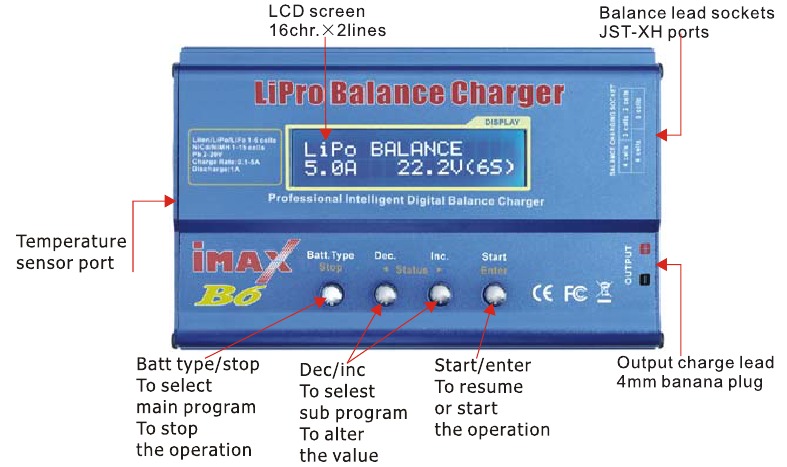

Inleiding

Dit product is een snellader met een krachtige microprocessor en gespecialiseerde bedieningssoftware. Lees deze volledige bedieningshandleiding aandachtig door voordat u dit product gebruikt, aangezien deze een breed scala aan informatie over bediening en veiligheid bevat. Of gebruik dit product in het gezelschap van een specialist!

Speciale functies

Geoptimaliseerde bedieningssoftware
IMAX-B6 beschikt over de zogenaamde AUTO-functie die de voedingsstroom instelt tijdens het laden of ontladen. Vooral voor lithiumbatterijen kan het overladen voorkomen, wat kan leiden tot een explosie als gevolg van een fout van de gebruiker. Het kan het circuit automatisch loskoppelen en alarmeren zodra er een storing wordt gedetecteerd. Alle programma's van dit product werden bestuurd door middel van tweerichtingsverbinding en communicatie, om de maximale veiligheid te bereiken en de problemen te minimaliseren. Alle instellingen kunnen door de gebruikers worden geconfigureerd!

Interne onafhankelijke lithiumbatterijbalancer
IMAX-B6 maakt gebruik van een individuele celspanningsbalancer. Het is niet nodig om een externe balancer aan te sluiten voor het balanceren van het laden.

Balanceren van het ontladen van individuele celbatterijen
Tijdens het ontladen kan IMAX-B6 elke cel van de batterij individueel bewaken en in evenwicht brengen. Er wordt een foutmelding weergegeven en het proces wordt automatisch beëindigd als de spanning van een enkele cel abnormaal is.

Aanpasbaar aan verschillende soorten lithiumbatterijen
IMAX-B6 is aanpasbaar aan verschillende soorten lithiumbatterijen, zoals Li-ion, LiPo en de nieuwe LiFe-serie batterijen.

Snelle en opslagmodus van lithiumbatterij
Doeleinden om een lithiumbatterij op te laden variëren, 'snel' opladen verkort de laadtijd, terwijl de 'opslag'-status de uiteindelijke spanning van uw batterij kan regelen, om zo lange tijd op te slaan en de nuttige tijd van de batterij te beschermen.

PC-gebaseerde analyse met behulp van USB-communicatie
IMAX-B6 biedt een PC-gebaseerd programma dat de kenmerken van de batterij via een USB-poort kan analyseren. Het toont een grafiek van spanning, stroom, capaciteitscurves. Het toont ook de individuele spanning van elke cel in het lithiumbatterijpakket. PC-LINK USB-adapter kan apart worden aangeschaft.

Maximale veiligheid
Delta-piekgevoeligheid: het automatische laadbeëindigingsprogramma op basis van het principe van de Delta-piekspanningsdetectie. Wanneer de spanning van de batterij de drempel overschrijdt, wordt het proces automatisch beëindigd.

Automatische laadstroomlimiet
U kunt de bovengrens van de laadstroom instellen bij het opladen van uw NiCd- of NiMH-batterij; het is handig voor de NiMH-batterij met lage impedantie en capaciteit in de 'AUTO'-laadmodus.

Capaciteitslimiet
De laadcapaciteit wordt altijd berekend als de laadstroom vermenigvuldigd met de tijd. Als de laadcapaciteit de limiet overschrijdt, wordt het proces automatisch beëindigd wanneer u de maximale waarde instelt.

Temperatuurdrempel*
De interne chemische reactie van de batterij zorgt ervoor dat de temperatuur van de batterij stijgt. Als de temperatuurlimiet is bereikt, wordt het proces beëindigd. * Deze functie is beschikbaar door een optionele temperatuursonde aan te sluiten, die niet in het pakket is inbegrepen.

Verwerkingstijdlimiet:
U kunt ook de maximale verwerkingstijd beperken om mogelijke defecten te voorkomen.

Gegevens opslaan/laden
De maximale gegevens van vijf batterijen kunnen worden opgeslagen voor het gemak van de gebruikers. U kunt de gegevens bewaren met betrekking tot de programma-instelling van de batterij van continu laden of ontladen. Gebruikers kunnen deze gegevens op elk moment opvragen zonder speciale programma-instelling.

Cyclisch laden/ontladen
1 tot 5 cyclische en continue processen van laden>ontladen of ontladen>laden zijn bruikbaar voor het verversen en balanceren van de batterij om de activiteit van de batterij te stimuleren.

Aansluitschema lithium-polymeer balanslaadprogramma
Dit diagram toont de juiste manier om uw batterij op de IMAX-B6 aan te sluiten tijdens het opladen in de balanslaadprogrammamodus.

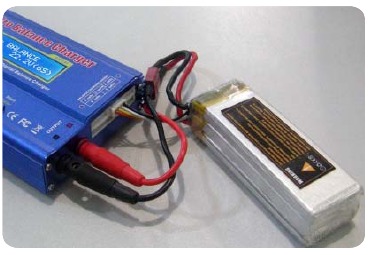

Als u de batterij niet aansluit zoals in dit diagram wordt weergegeven, zal de lader beschadigd raken.

De hoofdbatterijkabels moeten samen met de balansconnector worden aangesloten zoals weergegeven voordat u uw batterij oplaadt

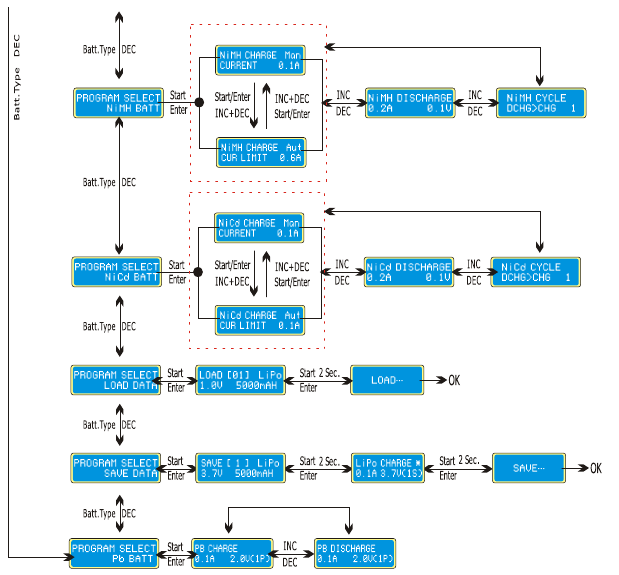

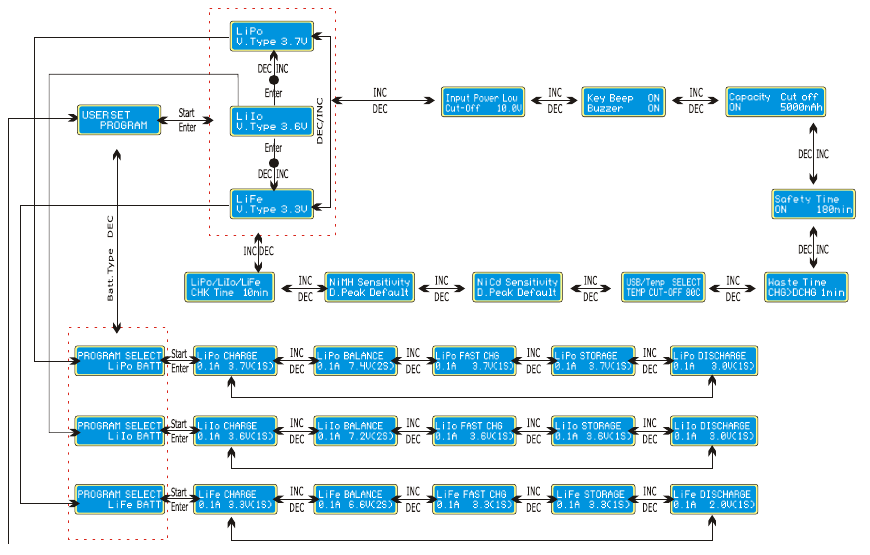

STROOMDIAGRAM PROGRAMMA

INITIËLE PARAMETERINSTELLING (GEBRUIKERS INSTELLEN)

Standaard is deze lader ingesteld op typische gebruikersinstellingen wanneer deze voor het eerst op DC 11-18V wordt aangesloten. Het scherm geeft de volgende informatie in volgorde weer en de gebruiker kan de parameter op elk scherm wijzigen.
Als u de parameterwaarde in het programma moet wijzigen, drukt u op de "Start/Enter" (Starten/Enter) -toets om deze te laten knipperen en wijzigt u vervolgens de waarde met de "INC" (VERHOGEN) - of "DEC" (VERLAGEN) -toets. De waarde wordt opgeslagen door eenmaal op de "Start/Enter" (Starten/Enter) -toets te drukken.

Opstartscherm gebruikersinstellingen. Het scherm geeft de nominale spanning van de lithiumbatterij weer. Er zijn drie soorten lithiumbatterijen: LiFe (3,3 V), Lilo (3,6 V) of LiPo (3,7 V). Dit is erg belangrijk, dus u moet de batterij zorgvuldig controleren en correct instellen. Als het afwijkt van de juiste waarde, kan de batterij tijdens het laadproces exploderen.
IMAX-B6 herkent automatisch het aantal cellen van de lithiumbatterij aan het begin van het laad- of ontlaadproces om een onjuiste instelling door de gebruiker te voorkomen. Maar een diep ontladen batterij kan verkeerd worden waargenomen. Om de fout te voorkomen, kunt u de tijdsduur instellen om het aantal cellen door de processor te laten verifiëren. Normaal gesproken zijn 10 minuten voldoende om het aantal cellen correct waar te nemen. Voor de batterij met een grotere capaciteit kunt u de tijdsduur verlengen. Maar als u de tijdsduur te lang instelt voor de batterij met een kleinere capaciteit, kan het laad- of ontlaadproces binnen de tijdsduur worden voltooid met het onjuiste aantal cellen. Dit kan een fataal resultaat veroorzaken. Als de processor aan het begin van het laad- of ontlaadproces het aantal cellen onjuist herkent, kunt u de tijd verlengen. Anders kunt u beter de standaardwaarde gebruiken.

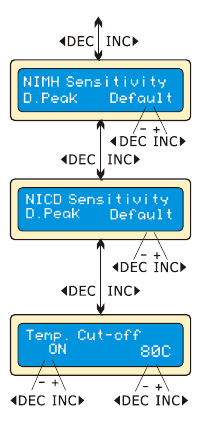

Dit toont de triggervoltage voor automatische laadbeëindiging van NiMH- en NiCd-batterijen. De effectieve waarde varieert van 5 tot 20 mV per cel. Als de triggervoltage hoger is ingesteld, bestaat er een gevaar voor overladen van de batterij; als het lager is ingesteld, bestaat er een mogelijkheid van voortijdige beëindiging. Raadpleeg de technische specificatie van de batterij. (NiCd standaard: 12mV, NiMH standaard: 7mV)
Een optionele functie met behulp van een temperatuursonde die in contact komt met het oppervlak van de batterij, de temperatuurafsnijding kan aan of uit staan. Als het aan staat, stel dan de maximale temperatuur in die de lader tijdens het opladen de batterij mag laten bereiken. Zodra een batterij deze temperatuur bereikt tijdens het opladen, wordt het proces beëindigd om de batterij te beschermen.

De batterij wordt warm na cycli van het laad-/ontlaadproces. Het programma voegt een vertraging in na elk laad-/ontlaadproces om de batterij voldoende tijd te geven om af te koelen voordat de volgende cyclus van het laad-/ontlaadproces begint. De geldige waarde varieert van O tot 60 minuten.
Wanneer het laadproces start, start de geïntegreerde veiligheidstimer tegelijkertijd. Als er een fout wordt gedetecteerd of het beëindigingscircuit niet kan detecteren of de batterij volledig is opgeladen of niet, is deze eenheid geprogrammeerd om overladen te voorkomen. Raadpleeg de onderstaande verklaring om de timer te berekenen die u instelt.

Veilige timerberekening
Verdeel bij het opladen van NiCd- of NiMH-batterijen de capaciteit door de stroom en deel het resultaat vervolgens door 11,9, stel dit aantal minuten in als de waarde voor de instelling van de veiligheidstimer. Als de lader op deze tijdsdrempel stopt, is ongeveer 140% van de capaciteit in de batterij gevoerd.

Bijvoorbeeld:

Het programma biedt een maximale capaciteitsbeschermingsfunctie. Als de Delta-piekspanning niet kan worden gedetecteerd of de veiligheidstimer verloopt, stopt het laadproces automatisch wanneer de batterij de door de gebruiker ingestelde maximale laadcapaciteit bereikt,
De pieptoon om de bediening van de gebruikers te bevestigen, klinkt elke keer dat er op een knop wordt gedrukt. De pieptoon of melodie klinkt op verschillende tijdstippen tijdens de werking om verschillende moduswijzigingen te bevestigen. Deze functies kunnen worden in- of uitgeschakeld.
Deze functie bewaakt de spanning van de ingangsbatterij die wordt gebruikt om deze lader van stroom te voorzien. Als de spanning lager is dan de door de gebruiker ingestelde waarde, beëindigt het programma geforceerd om de ingangsbatterij te beschermen.

Lithium (LiPo/Li/o/LiFe) programma
Het programma is alleen geschikt voor het laden/ontladen van Lithium (LiPo/Lilo/LiFe) batterijen met een nominale spanning van 3,3/3,6/3,7 V/cel. Verschillende batterijen hebben een verschillende laadtechniek. Er zijn twee methoden, constant voltage en constante stroom genoemd. De laadstroom varieert afhankelijk van de batterijcapaciteit en specificatie. De uiteindelijke spanning is erg belangrijk; deze moet precies overeenkomen met de spanning van de batterij: LiPo is 4,2 V, Lilo is 4. IV en LiFe is 3,6 V. De stroom en spanning van de batterij moeten correct worden ingesteld. Wanneer u de waarden van de parameters wilt wijzigen, drukt u op de START/ENTER (STARTEN/ENTER) -toets om deze te laten knipperen en gebruikt u vervolgens DEC (VERLAGEN) of INC (VERHOGEN) om de waarde te wijzigen. Druk vervolgens nogmaals op de START/ENTER (STARTEN/ENTER) -toets om de waarde op te slaan.

Lithiumbatterij opladen

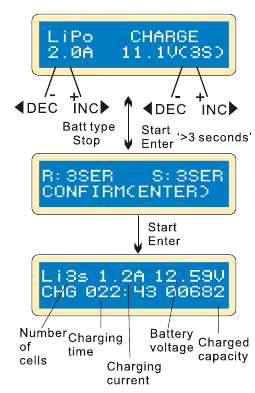

Lithiumbatterij opladen in de laadmodus
Deze laadmodus is voor het opladen van Li-Po/lon/Fe-batterijen zonder balanskabel.
De linkerkant van de eerste regel toont het type batterij dat u kiest. De waarde aan de linkerkant van de tweede regel van de lader is de huidige gebruikersinstelling. Nadat u de stroom en spanning hebt ingesteld, houdt u de START/ENTER (STARTEN/ENTER) -toets langer dan 3 seconden ingedrukt om het proces te starten. (laadstroom: 0,1-5,0A, spanning: 3,7-22,2V)
Dit geeft het aantal cellen weer dat u instelt en dat de processor detecteert. "R" toont het aantal cellen dat door de lader wordt gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u beginnen met opladen door op de START/ENTER (STARTEN/ENTER) -knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets om het laadproces te stoppen.

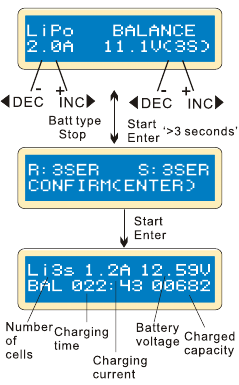

BALANSLADEN VAN LITHIUMBATTERIJ

De linkerkant van de eerste regel toont het type batterij dat u kiest. De waarde aan de linkerkant van de tweede regel van de lader is de huidige gebruikersinstelling. Nadat u de stroom en spanning hebt ingesteld, houdt u de START/ENTER (STARTEN/ENTER) -toets langer dan 3 seconden ingedrukt om het proces te starten. (laadstroom: 0,1-5,0A, spanning: 3,7-22,2V)
Dit geeft het aantal cellen weer dat u instelt en dat de processor detecteert. "R" toont het aantal cellen dat door de lader wordt gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u beginnen met opladen door op de START/ENTER (STARTEN/ENTER) -knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets om het laadproces te stoppen.

Lithiumbatterij opladen in de balansmodus
Deze functie is voor het in evenwicht brengen van de spanning van lithium-polymeerbatterijcellen tijdens het opladen. In de balansmodus moet de batterij een balanskabel hebben om verbinding te maken met de individuele balanspoort aan de rechterkant van de lader. En u moet de stroomkabel van de batterij aansluiten op de uitgang van de lader. Opladen in deze modus is anders dan de normale modi, omdat de ingebouwde processor de spanning van de individuele cel bewaakt en de ingangsstroom regelt die in elke cel wordt gevoerd om de spanning van de individuele cel gelijk te maken.

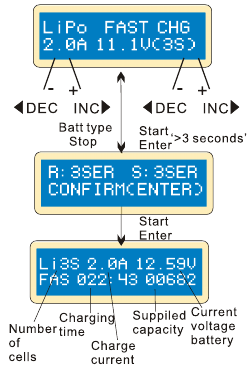

Snel opladen van lithiumbatterij

De waarde aan de linkerkant van de tweede regel stelt de laadstroom in. De waarde aan de rechterkant van de tweede regel stelt de spanning van het batterijpakket in. Nadat u de stroom en spanning hebt ingesteld, houdt u de STAR/ENTER (STARTEN/ENTER) langer dan 3 seconden ingedrukt om het proces te starten.
Dit geeft het aantal cellen weer dat u instelt en dat de processor detecteert. "R" toont het aantal cellen dat door de lader wordt gedetecteerd en "S" is het aantal cellen dat u op het vorige scherm hebt ingesteld. Als beide getallen identiek zijn, kunt u beginnen met opladen door op de START/ENTER (STARTEN/ENTER) -knop te drukken. Zo niet, druk dan op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -knop om terug te gaan naar het vorige scherm om zorgvuldig het aantal cellen van het batterijpakket te controleren voordat u verder gaat.
Dit scherm toont de real-time status tijdens het laadproces. Druk eenmaal op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets om het laadproces te stoppen.

Lithiumbatterij opladen in de snellaadmodus
De laadstroom wordt lager wanneer deze naar het einde van het opladen gaat. Een specifiek CV-proces wordt verminderd om het laadproces eerder te beëindigen. In feite gaat de laadstroom naar 1/5 wanneer het laadproces tot 1/10 komt. De laadcapaciteit zal iets kleiner zijn dan normaal opladen, maar de laadtijd zal dienovereenkomstig worden verkort.

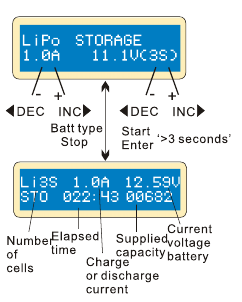

Opslagcontrole van lithiumbatterij

In dit scherm kunt u de stroom en spanning van het batterijpakket instellen. Opladen en ontladen zorgen ervoor dat de batterijen op het spanningsniveau van de "opslag"-status komen.
Dit scherm toont de real-time status van het opladen. Druk eenmaal op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets om het laadproces te stoppen.

Lithiumbatterij opladen in de opslagmodus
Deze functie is voor het opladen/ontladen van batterijen die niet direct worden gebruikt. Dit programma is ontworpen voor het opladen of ontladen van batterijen van een specifieke originele staat. Ze zijn geclassificeerd op type: 3,75V Lilo, 3,85V LiPo en 3,3V LiFe. Het programma begint te ontladen als de originele staat van de batterij het spanningsniveau van de opslag overschrijdt.

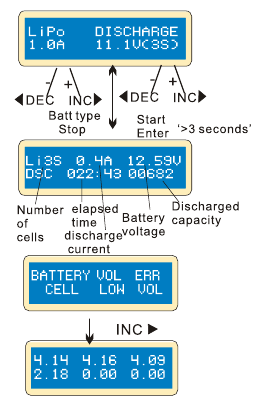

ONTLADEN VAN LITHIUMBATTERIJ

De waarde van de ontlaadstroom aan de linkerkant mag niet hoger zijn dan 1C, en de waarde aan de rechterkant mag niet lager zijn dan de spanning die door de fabrikant wordt aanbevolen om diep ontladen te voorkomen. Houd de START/ENTER (STARTEN/ENTER) langer dan 3 seconden ingedrukt om het ontladen te starten.
Dit toont de real-time status van het ontladen, u kunt op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets drukken om het ontladen te stoppen.
De processor detecteert dat de spanning van één cel te laag is.
De 4e cel is beschadigd. De waarde van de spanning kan nul zijn als er een onderbreking optreedt.

Spanningsbalancering en -bewaking tijdens het ontlaadproces
De processor bewaakt de spanning van elke cel wanneer de batterijpakketten zich in de "opslag"- en "ontlaad"-processen bevinden. Als de spanning van een cel abnormaal is, toont IMAX-B6 een foutmelding en beëindigt het programma geforceerd. Dus als er batterijschade of een onderbreking is, kunt u de foutmelding zien en op INC (VERHOGEN) drukken om te weten welke cel is beschadigd

OPLADEN VAN NICD/NIMH-BATTERIJ

Dit programma is voor het opladen van NiCd/NiMH-batterijen die zijn gekoppeld aan RIC-modelstoepassingen. U kunt op de START/ENTER (STARTEN/ENTER) -toets drukken om deze te laten knipperen en vervolgens op INC (VERHOGEN) of DEC (VERLAGEN) om de parameterwaarde te wijzigen. Druk op de START/ENTER (STARTEN/ENTER) -toets om de waarde op te slaan.
Het scherm toont de real-time status. Druk op de BATT TYPE/STOP (BATTERIJTYPE/STOP) -toets om het programma te beëindigen. Het geluid wordt uitgestoten om het einde van het programma aan te geven.

NiCd/NiMH-batterij opladen in de laadmodus
Dit programma laadt de batterij op met de stroom die u instelt. In de "auto"-status moet u de bovengrens van de laadstroom instellen om schade door overmatige voedingsstroom te voorkomen. Sommige batterijen met een lage weerstand en capaciteit kunnen leiden tot een hogere stroom in de "auto"-laadmodus. Maar in de handmatige modus laadt het op met de stroom die u instelt. U kunt het in het stroomveld laten knipperen en tegelijkertijd op INC (VERHOGEN) en DEC (VERLAGEN) drukken om te wisselen tussen de automatische en handmatige modus. OPMERKING: Toegestane snellaadstroom: 1C-2C

ONTLADEN VAN NICD/NIMH-BATTERIJ

Stel de laadstroom links in en de eindspanning rechts. Het bereik van de laadstroom is 0,1-1,0A; het bereik van de eindspanning is 0,1-25,0V. Druk langer dan 3 seconden op de START/ENTER-toets om het programma te starten.
Het scherm geeft de ontlaadstatus aan. U kunt op de START/ENTER-toets drukken om de ontlaadstroom te wijzigen. Druk nogmaals op START/ENTER om de waarde op te slaan. Druk op de BATT TYPE/STOP-toets om het ontladen te stoppen. Het geluidssignaal waarschuwt voor het einde van het ontladen.

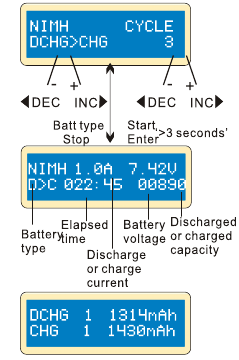

Laad-/ontlaad- en ontlaad-/laadcyclus van NiCd/NiMH-batterij

U kunt de volgorde links instellen en het aantal cycli rechts. Het bereik van het aantal cycli is 1-5.
Druk op de BATT TYPE/STOP-toets om het programma te stoppen, u kunt op de START/ENTER-toets drukken om de laadstroom te wijzigen. Het geluidssignaal geeft het einde van het programma aan.
Wanneer het einde nadert, kunt u de capaciteit van de batterij zien die wordt opgeladen of ontladen. U kunt op de INC- of DEC-toets drukken om het resultaat van elke cyclus weer te geven.

HET OPLADEN VAN DE PB-BATTERIJ

Stel de laadstroom links in en de nominale spanning rechts. Het stroombereik is 0,1-5,0A, de spanning moet overeenkomen met de batterij die wordt opgeladen. Druk langer dan 3 seconden op de START/ENTER-toets om het opladen te starten.
Het scherm geeft de realtime ontlaadstatus weer. Druk op de START/ENTER-toets om de ontlaadstroom te wijzigen. Druk nogmaals op de START/ENTER-toets om de door u ingestelde parameterwaarde op te slaan. Druk op de BATT TYPE/STOP-toets om het programma te beëindigen.

Pb- (loodzuur)batterij opladen in de laadmodus
Dit programma is alleen geschikt voor het opladen van Pb- (loodzuur)batterijen met een nominale spanning van 2 tot 20V. Pb- (loodzuur)batterijen zijn compleet anders dan NiCd/NiMH-batterijen. Deze batterijen kunnen alleen een lagere stroom leveren in vergelijking met hun capaciteit. Dezelfde beperking geldt voor het laadproces. Bijgevolg kan de optimale laadstroom slechts 1/10 van de capaciteit zijn. Pb-batterijen kunnen niet worden gebruikt voor snelladen, volg de instructies van de batterijfabrikant. Vanwege de chemische eigenschappen van de Pb-batterij kan het soms moeilijk zijn om het afbreekpunt te detecteren. We raden gebruikers aan de functie CAPACITY CUT OFF te gebruiken om de batterij te beschermen. U kunt op de START/ENTER-toets drukken om deze te laten knipperen en de waarde van parameters te wijzigen met behulp van de INC- of DEC-toets, druk op de START/ENTER-toets om de waarde op te slaan.

Het ontladen van de Pb-batterij

Stel de laadstroom links in en de nominale spanning rechts. Het bereik van de ontlaadstroom is 0,1-1,0A, de spanning moet overeenkomen met de batterij die wordt opgeladen. Druk langer dan 3 seconden op de START/ENTER-toets om het opladen te starten.
Het scherm geeft de realtime ontlaadstatus weer. Druk op de START/ENTER-toets om de ontlaadstroom te wijzigen. Druk nogmaals op START/ENTER om de door u ingestelde parameterwaarde op te slaan. Druk op de BATT TYPE/STOP-toets om het programma te beëindigen.

PROGRAMMA VOOR HET OPSLAAN VAN GEGEVENS

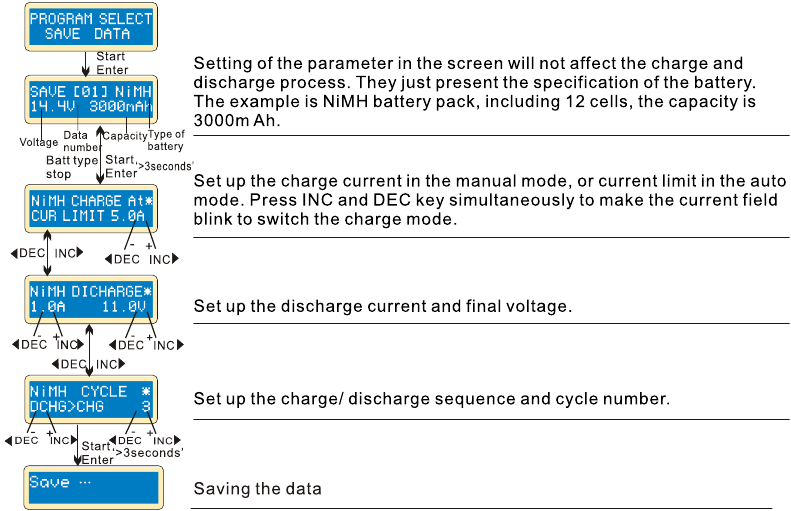

Voor uw gemak heeft de IMAX-B6 een programma voor het opslaan en laden van gegevens. Het kan vijf batterijgegevens opslaan die de respectieve specificaties van batterijen vertegenwoordigen. U kunt de gegevens terughalen tijdens het opladen of ontladen zonder het programma opnieuw in te stellen. Druk op de START/ENTER-toets om deze te laten knipperen en gebruik INC of DEC om de parameter in te stellen.

Programma voor het laden van gegevens

Dit programma is bedoeld om de gegevens te laden die zijn opgeslagen in het "save data" (gegevens opslaan) programma. Druk op de START/ENTER-toets om het gegevensveld te laten knipperen en druk langer dan 3 seconden op INC of DEC om de gegevens te laden.

Kies het gegevensnummer dat u wilt terughalen. De gegevens die u wilt terughalen, worden weergegeven.
De gegevens worden geladen.

DIVERSE INFORMATIE IN HET PROGRAMMA

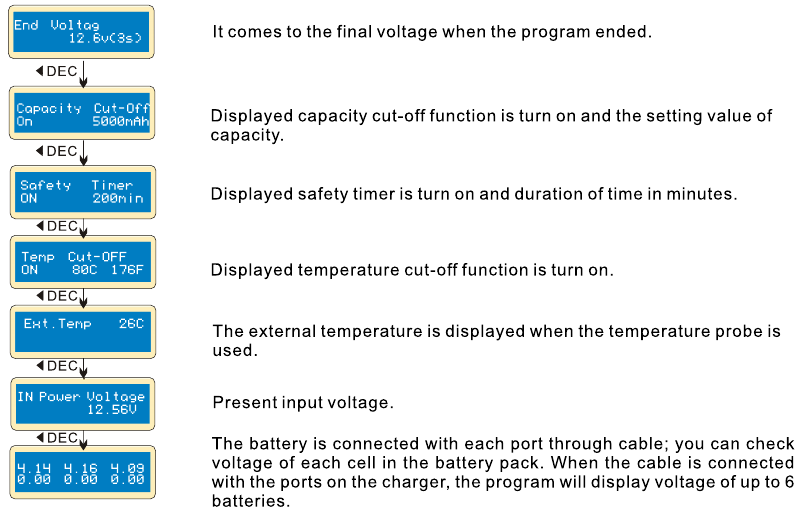

U kunt diverse informatie op het LCD-scherm opvragen tijdens het laad- en ontlaadproces. Druk op de DEC-toets, de oplader geeft de instelling van de gebruikers weer. U kunt op de INC-toets drukken om de spanning van elke cel te controleren terwijl de batterij is aangesloten op elke poort van de oplader.

WAARSCHUWINGS- EN FOUTMELDING

IMAX-B6 bevat een verscheidenheid aan functies voor de systemen om processen en de status van de elektronica te verifiëren. In geval van een fout geeft het scherm de oorzaak van de fout weer en geeft een hoorbaar geluid.

	Onjuiste polariteit aangesloten.
	De batterijverbinding is onderbroken.
	Kortsluiting van de uitgangsaansluiting.
	Spanningsbeveiliging ingang toegestaan.
	De spanning van het batterijpakket is onjuist geselecteerd!
	De oplader heeft om een ​​of andere reden een storing. Vraag professioneel advies.
	De spanning is lager dan ingesteld. Controleer het aantal cellen in het batterijpakket.
	De spanning is hoger dan ingesteld. Controleer het aantal cellen in het batterijpakket.
	De spanning van één cel in het batterijpakket is te laag, controleer de spanning van elke cel.
	De spanning van één cel in het batterijpakket is te hoog, controleer de spanning van elke cel.
	Er is een verkeerde aansluiting van de connector gedetecteerd, controleer de connector en kabel.
	De processor kan de voedingsstroom niet regelen, repareer deze.

AANBEVOLEN ACCESSOIRES

60W schakelende voeding	Softwarekit	Temperatuursensorkabel	EH-adapter
XH-adapter	HP/PQ-adapter	TP/FP-adapter	Dean-oplaadkabel
Tamiya-oplaadkabel	TRAXXAS-oplaadkabel	Glow-oplaadkabel	Bullet-oplaadkabel
EC3-oplaadkabel	Krokodillenklem-oplaadkabel	Futaba RX-oplaadkabel

MAXIMAAL VERMOGEN CIRCUITDIAGRAM

Het totale circuitvermogen van deze oplader; (1) Opladen: 50 watt, (2) Ontladen: 5 watt. Voor de spanning van de batterij meer dan IOV, wordt de werkelijke hoeveelheid laadstroom die aan de batterij wordt geleverd automatisch beperkt. De werkelijke voedingsstroom is als volgt;

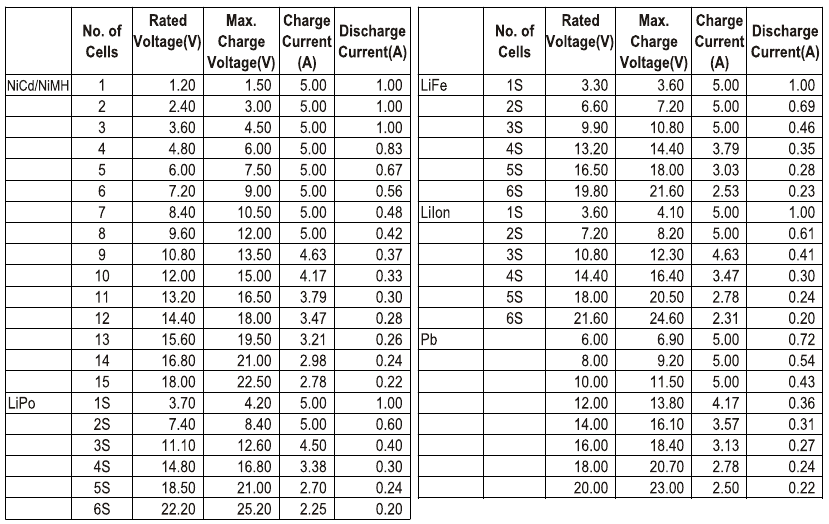

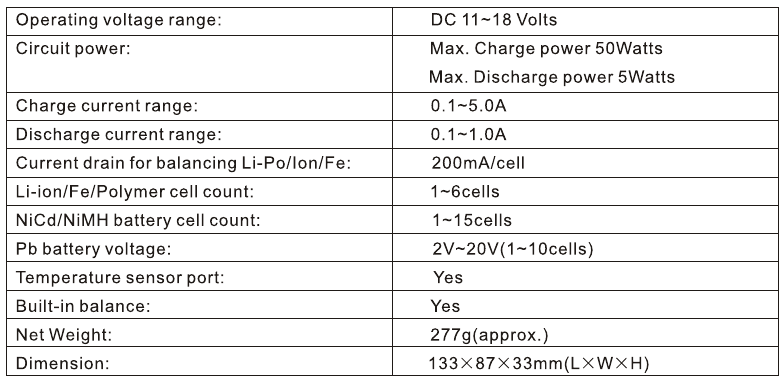

SPECIFICATIES

WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES

EN VEILIGHEIDSINSTRUCTIES
Deze waarschuwingen en veiligheidsinstructies zijn bijzonder belangrijk. Volg de instructies voor maximale veiligheid; anders kunnen de lader en de batterij beschadigd raken of in het ergste geval brand veroorzaken.

	Laat de lader nooit onbeheerd achter wanneer deze is aangesloten op de stroomvoorziening. Als er een storing wordt geconstateerd, BEËINDIG DAN ONMIDDELLIJK HET PROCES en raadpleeg de handleiding.
	Houd de lader uit de buurt van stof, vocht, regen, hitte, direct zonlicht en trillingen. Laat hem nooit vallen.
	De toelaatbare ingangsspanning is 11—18V DC
	Deze lader en de batterij moeten op een hittebestendige, onbrandbare en niet-geleidende ondergrond worden geplaatst. Plaats ze nooit op een autostoel, vloerkleed of iets dergelijks. Houd alle ontvlambare, vluchtige materialen uit de buurt van het werkgebied.
	Zorg ervoor dat u de specificaties kent van de batterij die moet worden opgeladen of ontladen om ervoor te zorgen dat deze voldoet aan de vereisten van deze lader. Als het programma verkeerd is ingesteld, kunnen de batterij en de lader beschadigd raken. Het kan brand of explosie veroorzaken als gevolg van overladen. Deze garantie is niet geldig voor schade of gevolgschade die voortvloeit uit misbruik of het niet in acht nemen van de procedures die in deze handleiding worden beschreven.

Om kortsluiting tussen de laadkabel te voorkomen, sluit u de laadkabel altijd eerst aan op de lader en vervolgens op de batterij. Draai de volgorde om bij het loskoppelen.
Sluit nooit meer dan één batterijpakket tegelijk op deze lader aan.
Probeer nooit de volgende soorten batterijen op te laden of te ontladen.

Een batterijpakket dat bestaat uit verschillende soorten cellen (inclusief verschillende fabrikanten)
Een batterij die al volledig is opgeladen of slechts licht ontladen.
Niet-oplaadbare batterijen (explosiegevaar).
Batterijen die een andere laadtechniek vereisen dan NiCd, NiMh, LiPo of Gelcel (Pb, loodzuur).
Een defecte of beschadigde batterij.
Een batterij die is uitgerust met een geïntegreerd laadcircuit of een beveiligingscircuit. Batterijen die in een apparaat zijn geïnstalleerd of die elektrisch zijn verbonden met andere componenten.
Batterijen waarvan de fabrikant niet uitdrukkelijk heeft verklaard dat ze geschikt zijn voor de stromen die de lader tijdens het laadproces levert.

Houd rekening met de volgende punten voordat u begint met opladen:
Heeft u het juiste programma geselecteerd dat geschikt is voor het type batterij dat u oplaadt?
Heeft u voldoende stroom ingesteld voor het laden of ontladen?
Heeft u de spanning van de batterij gecontroleerd? Lithiumbatterijpakketten kunnen parallel en in serie worden geschakeld, d.w.z. een 2-cellenpakket kan 3,7 V (parallel) of 7,4 V (in serie) zijn.
Heeft u gecontroleerd of alle aansluitingen stevig en veilig zijn? Zorg ervoor dat er geen intermitterende contacten zijn op enig punt in het circuit.

Opladen
Tijdens het laadproces wordt een bepaalde hoeveelheid elektrische energie in de batterij gevoerd. De laadhoeveelheid wordt berekend door de laadstroom te vermenigvuldigen met de laadtijd. De maximaal toegestane laadstroom varieert afhankelijk van het batterijtype of de prestaties ervan en is te vinden in de informatie van de batterijfabrikant. Alleen batterijen waarvan uitdrukkelijk is vermeld dat ze snel kunnen worden opgeladen, mogen worden opgeladen met een hoger tempo dan de standaard laadstroom.
Sluit de batterij aan op de klem van de lader: rood is positief en zwart is negatief. Vanwege het verschil tussen de weerstand van de kabel en de connector, kan de lader de weerstand van het batterijpakket niet detecteren. De essentiële vereiste voor de lader om correct te werken, is dat de laadkabel een voldoende geleiderdoorsnede heeft en dat hoogwaardige connectoren, die normaal gesproken verguld zijn, aan beide uiteinden moeten worden gemonteerd.
Raadpleeg altijd de handleiding van de batterijfabrikant met betrekking tot laadmethoden, aanbevolen laadstroom en laadtijd. Vooral de lithiumbatterij moet strikt worden opgeladen volgens de laadinstructies van de fabrikant.
Er moet speciale aandacht worden besteed aan de aansluiting van de lithiumbatterij.
Probeer niet om het batterijpakket willekeurig te demonteren.
Houd er rekening mee dat lithiumbatterijpakketten parallel en in serie kunnen worden geschakeld. Bij de parallelle aansluiting wordt de capaciteit van de batterij berekend door de capaciteit van een enkele batterij te vermenigvuldigen met het aantal cellen waarbij de totale spanning hetzelfde blijft. De onevenwichtigheid van de spanning kan brand of explosie veroorzaken. Het wordt aanbevolen om lithiumbatterijen in serie op te laden.

Ontladen
Het belangrijkste doel van ontladen is om de restcapaciteit van de batterij te verwijderen of om de spanning van de batterij te verlagen tot een gedefinieerd niveau. Dezelfde aandacht moet worden besteed aan het ontlaadproces als aan het laadproces. De uiteindelijke ontlaadspanning moet correct worden ingesteld om diepe ontlading te voorkomen. De lithiumbatterij mag niet worden ontladen tot lager dan de minimumspanning, anders veroorzaakt dit een snel verlies van capaciteit of een totale storing. Over het algemeen hoeft de lithiumbatterij niet te worden ontladen. Let op de minimumspanning van de lithiumbatterij om de batterij te beschermen.
Sommige oplaadbare batterijen hebben een geheugeneffect. Als ze gedeeltelijk worden gebruikt en opnieuw worden opgeladen voordat de hele lading is voltooid, onthouden ze dit en gebruiken ze de volgende keer alleen dat deel van hun capaciteit. Dit is een 'geheugeneffect'. Er wordt gezegd dat NiCd- en NiMH-batterijen last hebben van een geheugeneffect. NiCd heeft meer geheugeneffect dan NiMH.
Het wordt aanbevolen om lithiumbatterijen gedeeltelijk te ontladen in plaats van volledig te ontladen. Frequente volledige ontlading moet indien mogelijk worden vermeden. Laad de batterij in plaats daarvan vaker op of gebruik een batterij met een grotere capaciteit. De volledige capaciteit kan pas worden bereikt nadat deze 10 of meer laadcycli heeft ondergaan. Het cyclische proces van laden en ontladen optimaliseert de capaciteit van het batterijpakket.
