COSWHEEL GT20 handleiding

UITPAKKEN EN PRODUCTSPECIFICATIES

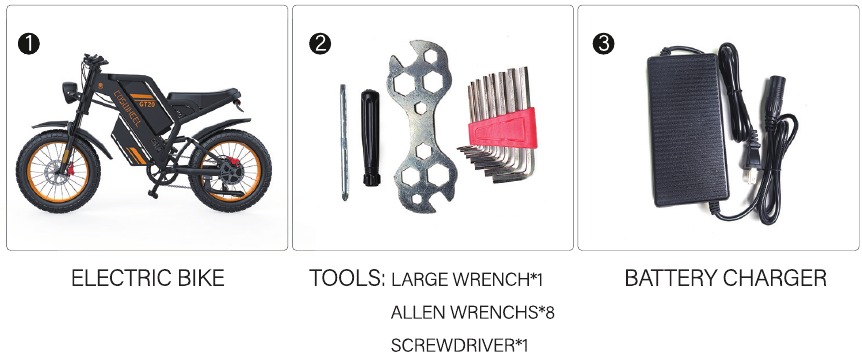

Verwijder al het verpakkingsmateriaal en inspecteer elk item op eventuele schade die tijdens de verzending is ontstaan. U zou elk van deze items in uw doos moeten vinden:

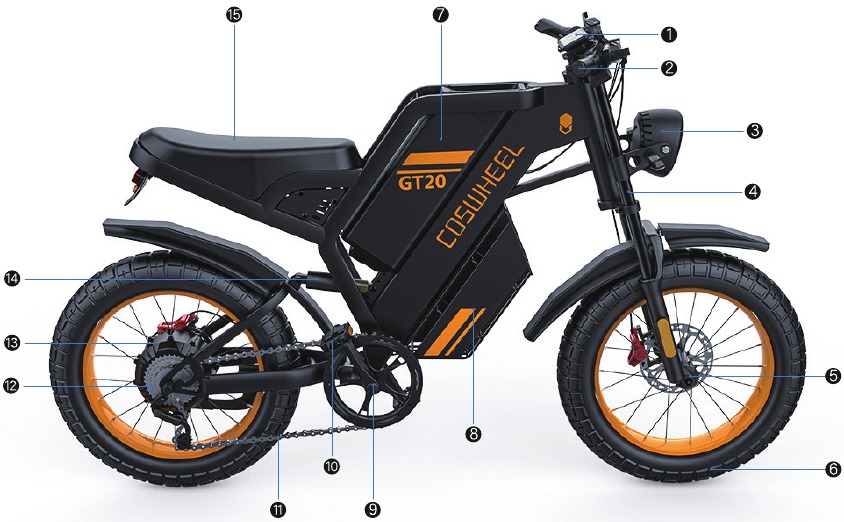

PRODUCTONDERDELEN

1. Display
2. Stuur
3. LED-voorlicht
4. Vering voorvork
5. Schijfrem
6. Band
7. Batterij
8. Mand
9. Crankstel
10. Pedalen
11. Ketting
12. Vliegwiel
13. Motor
14. Vering
15. Zadel

MONTAGEWIJZE

Stuur en stuurpen afstellen

Draai de schroeven aan elke kant los

Plaats beide sturen en richt ze uit

Draai de schroeven aan elke kant vast

De koplamp monteren

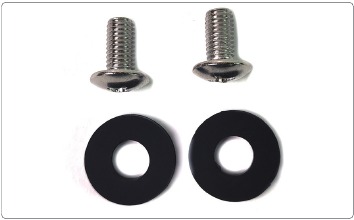

Verwijder accessoires

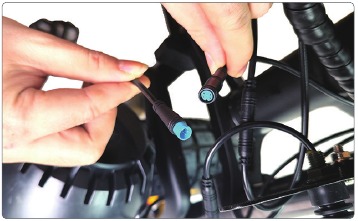

Sluit de voedingskabel van de koplamp aan

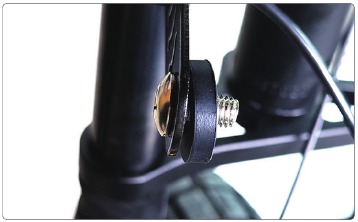

Maak de schroefbevestigingen aan de vorken vast

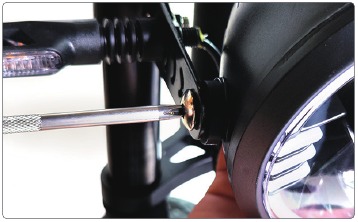

Bevestig de lamp aan de schroef en draai deze vast

Voorspatbord monteren

Lijn de schroefgaten van het spatbord uit met de schroefgaten bovenop de vork

Plaats schroeven en moeren

Zet de moer vast met een sleutel en draai het andere uiteinde vast met een zeskant.

Het voorwiel monteren

Snelspanner voor accessoires

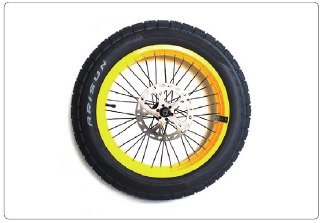

Bereid de voorbanden voor

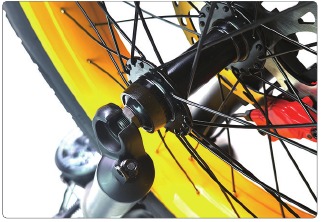

Draai de auto ondersteboven. Plaats de kant met de e-bike schijf in de richting met de schijfrem

Plaats de snelspanner in de band

Draai de veer en moer vast aan de schroef

Druk de hendel van de snelspanner omlaag

De installatie van het voorwiel is voltooid

Pedalen monteren

Maak de linker- en rechterpedalen klaar

Het pedaal "L" wordt aan één kant van het kettingblad gemonteerd en "R" staat tegenover het kettingblad

Draai het linkerpedaal "R" tegen de klok in vast

Draai het rechterpedaal "L" met de klok mee vast

De methode om de batterij te verwijderen

Schakel de stroom uit

Draai de sleutel met de klok mee om het batterijslot te ontgrendelen en duw het vervolgens naar voren

Trek de batterij met de hand eruit

Montage schokdemper

Verwijder originele accessoires

Lijn het schokdemperuiteinde uit met het eerste gat en steek de schroef erin

Draai de schroeven vast en monteer het andere uiteinde

Draai de schroeven vast om de installatie te voltooien

PRODUCTINSTRUCTIE

Oplaadmethode

Trek de batterij met de hand eruit

Steek de stekker in het stopcontact

Schakel de stroom in

Rood licht geeft aan dat de batterij wordt opgeladen, groen licht is vol

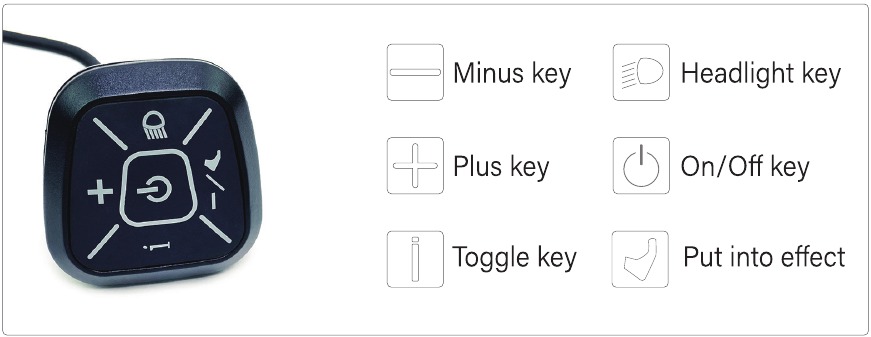

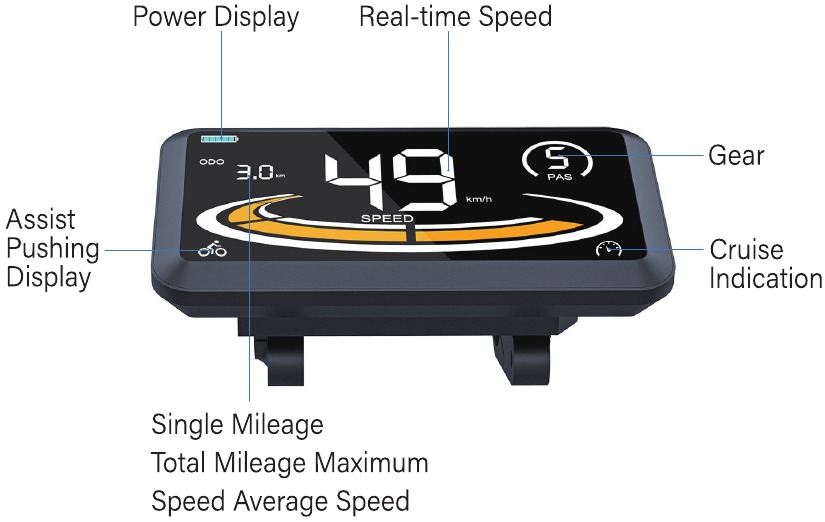

Functionele instructie LCD-display

Functies
De GT20-meter biedt een verscheidenheid aan functies om aan uw fietsbehoeften te voldoen, waaronder:

• Intelligente weergave van elektrisch vermogen
• Versnellingsweergave
• Motorvermogenindicator
• Snelheidsweergave (inclusief real-time snelheid, maximale snelheid, gemiddelde snelheid)
• Kilometerstandweergave (inclusief enkele kilometerstand en totale kilometerstand)
• Ondersteuning van duwbediening en weergave
• Cruise-aanduiding
• Highlight-bediening en -weergave
• Weergave foutcode
• USB-verbindingsindicator
• Meerdere parameterinstellingen (zoals: wieldiameter, snelheidslimiet, instelling batterijvermogen en instelling assistentieparameter, enz.)

• In-/uitschakelen
  Na lang op de aan/uit-knop te drukken, begint de meter te werken en schakelt de werkstroom van de controller in. In de ingeschakelde toestand houdt u de aan/uit-knop lang ingedrukt om de stroom uit te schakelen. In de uitgeschakelde toestand gebruikt de meter niet langer het batterijvermogen en is de lekstroom van de meter minder dan 1uA. Als de elektrische fiets langer dan 10 minuten niet wordt gebruikt, wordt de meter automatisch uitgeschakeld
• Ondersteuningsmodus
  Houd de knop 2 seconden ingedrukt, waarna de elektrische fiets in de staat van elektrische ondersteuning duwmodus komt. De elektrische fiets rijdt met een snelheid van minder dan 6 kilometer per uur. Tegelijkertijd geeft het scherm weer. Laat de knop los, de elektrische fiets stopt onmiddellijk de stroomafgifte en keert terug naar de staat van voor de ondersteuning duwmodus.

De ondersteuning duwmodus kan alleen worden gebruikt als de gebruiker de elektrische fiets duwt. Gebruik het niet tijdens het rijden.

• Koplampbediening
  Kort indrukken knop, waardoor de controller de koplampen inschakelt, de instrumentachtergrondverlichting dimt en het scherm weergeeft, kort indrukken knop opnieuw om de controller de koplampen uit te laten schakelen en de instrumentachtergrondverlichting terug te laten keren naar helderheid.
• Selectie stroomversnelling
  Kort indrukken of knop om de stroomversnelling van de elektrische fiets te schakelen en het uitgangsvermogen van de motor te wijzigen. Het standaard uitgangsvermogensbereik van de meter is 0-5, 0 is stop stroomafgifte, 1 is het laagste vermogen, 5 is het hoogste vermogen. Bij het bereiken van de 5e versnelling drukt u nogmaals op de knop , het meterscherm geeft nog steeds 5 weer en knippert 5 om aan te geven dat de huidige de hoogste versnelling is. Nadat de door de stroom ondersteunde terugschakeling de 0e versnelling heeft bereikt, drukt u nogmaals kort op de knop , het meterscherm geeft nog steeds 0 weer en 0 knippert om aan te geven dat de huidige de laagste versnelling is. De standaardversnelling voor het opstarten van de meter is 1.
• Schakelen tussen weergave-interfaces
  Nadat het instrument is ingeschakeld, geeft het instrument standaard de real-time snelheid (km/h) en de totale kilometerstand (km) weer. Kort indrukken toets om te schakelen tussen de totale kilometerstand (km), enkele kilometerstand km), maximale snelheid (km/h) en gemiddelde snelheid (km/h)

• Weergave foutcode
  Wanneer het elektronische besturingssysteem van de elektrische fiets uitvalt, wordt de meter automatisch weergegeven.

Wanneer de foutcode wordt weergegeven, los de storing dan tijdig op. Nadat de storing is opgetreden, werkt de elektrische fiets niet normaal

VOORBEREIDING VOOR HET RIJDEN

1. Lees voor het rijden de <Gebruikershandleiding> zorgvuldig door. Controleer of de onderdelen in goede staat verkeren om de veiligheid van uw rit te garanderen.
2. Controleer de status van het voertuig. Controleer de rem, het wiel, het stuur, de opvouwbare gesp en het snelspanggedeelte van de elektrische fiets om er zeker van te zijn dat de elektrische fiets een goede status heeft.
3. Controleer het elektrische systeem: Om te weten of het batterijvermogen voldoende is. Als het niet genoeg is, moet u het zo snel mogelijk opladen.
4. Controleer of het remsysteem goed werkt. Als het niet goed werkt, stop dan met het gebruik ervan en neem contact op met de officiële klantenservice.

BELANGRIJKE WAARSCHUWING

Deze handleiding bevat belangrijke informatie over de veiligheidsprestaties en service-informatie. Zorg ervoor dat u de volgende waarschuwingsinhoud hebt gelezen voordat u ons product voor de eerste keer gebruikt

• Als u uw elektrische fiets aan andere mensen leent, laat de gebruiker dan deze handleiding lezen, het kan helpen het risico op een ongeval te verminderen
• Draag voor het rijden een geschikte en veilige helm en draag kleding met fluorescerende en reflecterende strepen als u 's nachts rijdt. Overschrijd de snelheidslimiet niet, het is een belangrijke reden voor een verkeersongeval, we moeten ons aan de verkeersregels houden, we mogen de snelheidslimiet niet overschrijden
• Raak de oplaadpoort op de fiets niet aan en gebruik er geen metalen aanraking mee, anders wordt het ongeval veroorzaakt door de kortstondige kortsluiting van de stroom.
• Nulstarten, frequent remmen, tegen de wind in rijden, mensen of iets meenemen, onvoldoende luchtdruk op de banden. Dit alles zal veel elektrische energie verbruiken en vervolgens de actieradius verminderen. Als u de beste actieradius wilt, doe dan het volgende.
  1. Gebruik de ondersteuningsmodus;
  2. Rem, uitgaande van veiligheid, niet vaak en gebruik geen nulstart;
  3. Overbelast niet;
  4. Controleer voor het rijden de druk van de band en vul voldoende druk aan.
• Onze Ebike moet langdurige blootstelling aan de zon of regen vermijden, opslag vermijden op plaatsen met hoge temperaturen of corrosief gas, om te voorkomen dat galvaniseeronderdelen en het verfoppervlak worden aangetast door chemische corrosie en schade aan elektrische onderdelen, wat resulteert in operationele storingen en ongevallen.
• Uw huidige verzekeringsactiviteiten dekken mogelijk niet de situatie die u kunt tegenkomen tijdens het rijden op een elektrische fiets, neem contact op met uw verzekeringsmaatschappij of verzekeringsmakelaar voor relevant advies.
• Als u onze e-bike in uw land gebruikt, raadpleeg dan de lokale wet- en regelgeving. In China moet het rijden op een elektrische fiets bijvoorbeeld de leeftijd van 16 jaar bereiken
• Fietsen zijn voertuigen met een bepaalde risicofactor, zorg ervoor dat u zich aan de verkeersregels houdt. Tegelijkertijd, rem bij een noodstop eerst op het achterwiel en vervolgens op het voorwiel, wanneer de fietssnelheid te hoog is. Er bestaat een gevaar voor kantelen als u plotseling op het voorwiel remt, rijd voorzichtig.
