COSWHEEL CT20S Handleiding

BELANGRIJKE WAARSCHUWING

• Deze handleiding bevat belangrijke veiligheidsinformatie en service-informatie. Lees de volgende waarschuwingen aandachtig door voordat u ons product voor de eerste keer gebruikt.
• Als u uw elektrische fiets aan andere mensen uitleent, laat de gebruiker dan deze handleiding lezen. Dit kan het risico op een ongeval helpen verminderen.
• Draag een geschikte en veilige helm voordat u gaat rijden. Draag kleding met fluorescerende en reflecterende strepen wanneer u 's nachts rijdt. Overschrijd de snelheidslimiet niet, dit is een belangrijke oorzaak van verkeersongevallen. We moeten ons aan de verkeersregels houden en de snelheidslimiet niet overschrijden.

• Raak het oplaadgat op de fiets niet aan en gebruik geen metalen voorwerpen om het aan te raken, anders wordt het ongeval veroorzaakt door de kortsluiting van de stroom.
• Nulstarten, frequent remmen, tegen de wind in rijden, mensen of spullen vervoeren, onvoldoende bandenspanning. Dit alles verbruikt veel elektrische energie en vermindert de actieradius. Als u de beste actieradius wilt, doe dan het volgende.

1. Gebruik de assist-modus;
2. Rem niet vaak en gebruik geen nulstarten, uitgaande van veiligheid;
3. Overbelast niet;
4. Controleer voor het rijden de bandenspanning en zorg voor voldoende druk.

• Onze e-bike moet langdurige blootstelling aan de zon of regen vermijden, vermijd opslag op plaatsen met hoge temperaturen of corrosief gas, om galvaniseren van onderdelen en verfoppervlak door chemische corrosie en schade aan elektrische onderdelen te voorkomen, wat resulteert in operationele storingen en ongevallen.
• Uw huidige verzekering dekt mogelijk niet de situatie die u kunt tegenkomen tijdens het rijden op een elektrische fiets. Neem contact op met uw verzekeringsmaatschappij of verzekeringsagent voor relevant advies.

• Als u onze e-bike in uw land gebruikt, raadpleeg dan de lokale wet- en regelgeving. In China moet het rijden op een elektrische fiets bijvoorbeeld de leeftijd van 16 jaar bereiken.
• Fietsen zijn voertuigen met een zekere risicofactor, zorg ervoor dat u zich aan de verkeersregels houdt. Rem tegelijkertijd bij een noodstop eerst het achterwiel en vervolgens het voorwiel. Wanneer de fietssnelheid te hoog is, bestaat er een risico op kantelen als u plotseling op het voorwiel remt, rijd voorzichtig.

UITPAKKEN EN PRODUCTSPECIFICATIES

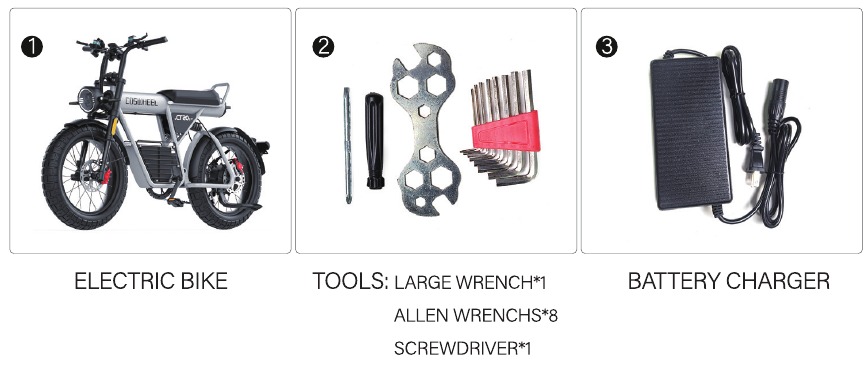

Verwijder al het verpakkingsmateriaal en inspecteer vervolgens elk item op eventuele schade die tijdens de verzending is ontstaan. U zou elk van deze items in uw doos moeten vinden:

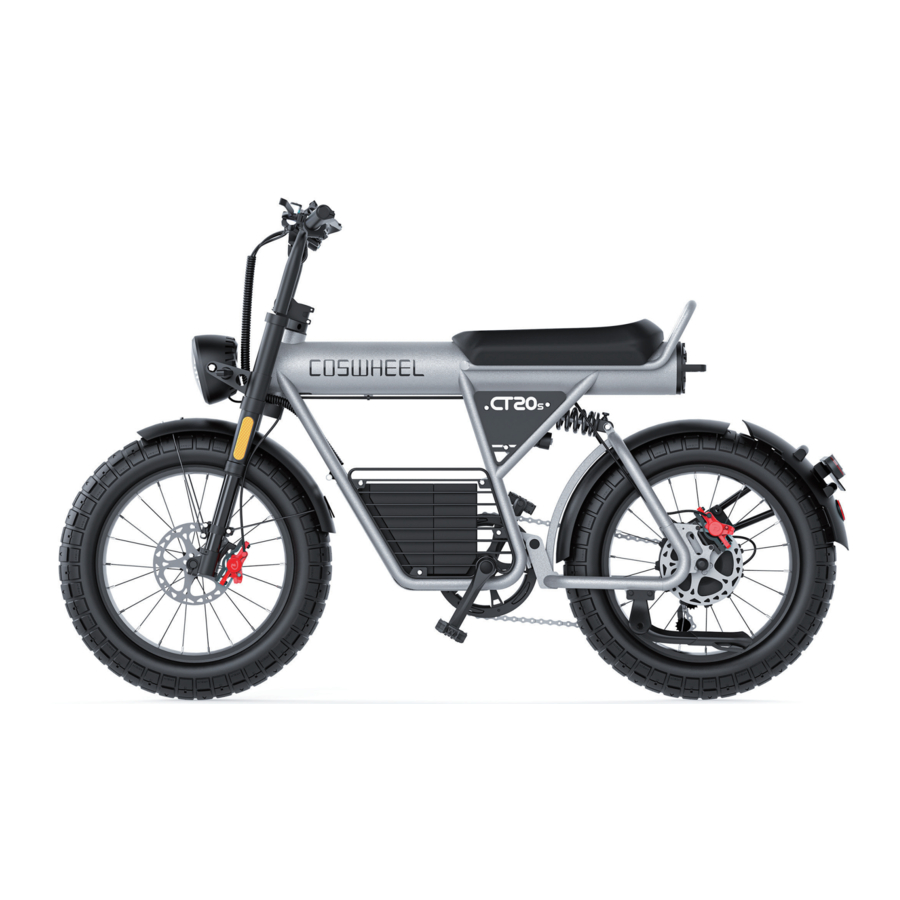

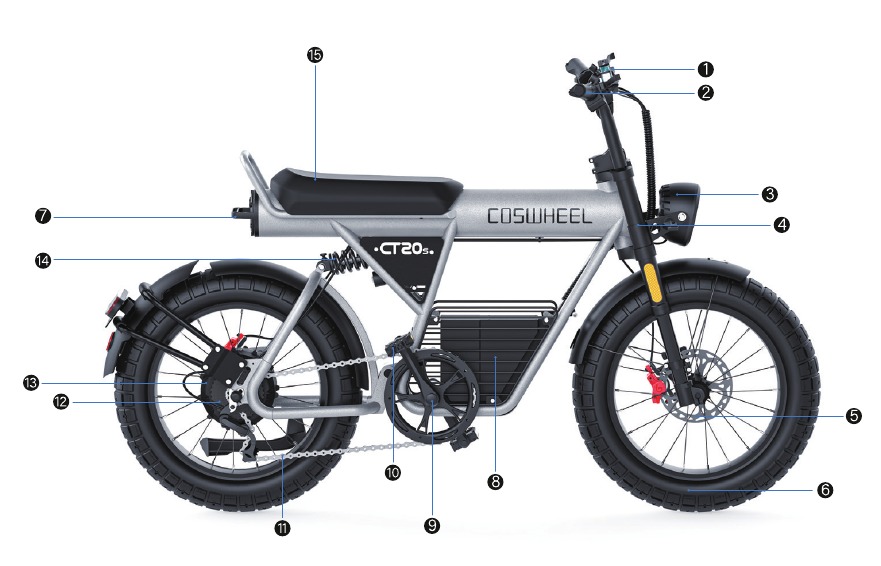

PRODUCTCOMPONENTEN

1. Display
2. Stuur
3. LED-voorlicht
4. Vering voorvork
5. Schijfrem
6. Band
7. Batterij

8. Controllers
9. Crankstel
10. Pedaal
11. Ketting
12. Vliegwiel
13. Motor
14. Vering
15. Zadel

MONTAGE METHODE

Stuur en stuurpen afstellen

Verwijder eerst deze 4 schroeven

Plaats het stuur in de afstelpositie en bedek de vang

Bevestigingsrichting Schroeven aandraaien

Het voorwiel monteren

Accessoire snelsluiting ooit

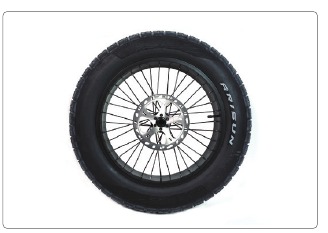

20X50 inch luchtband

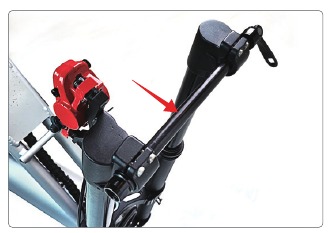

Verwijder eerst de snelsluiting ooit

De band in de vorkgleuf plaatsen

Plaatsing van snelsluiting ooit

Draai de schroefdop aan de andere kant van de snelspanhendel vast

Vergrendel de snelspanhendel om de installatie van het voorwiel te voltooien

Montage van richtingaanwijzers

Verwijder deze twee schroeven.

Lijn de schroefgaten van de richtingaanwijzer uit. Steek de schroeven erin en draai ze vast

Hetzelfde geldt voor de andere helft. Installatie voltooid.

Monteer de koplamp

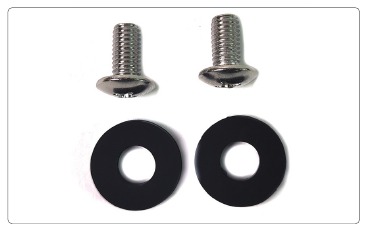

Schroefaccessoires

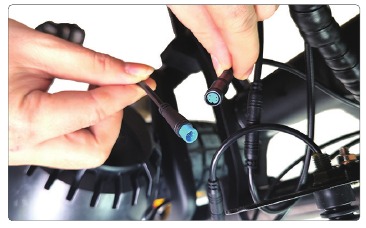

Sluit de voedingskabel van de koplamp aan

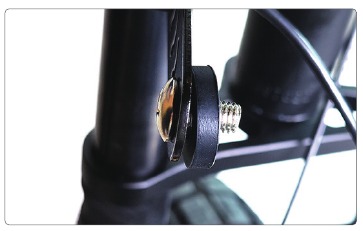

Maak de schroefbeslagen aan de vorken vast

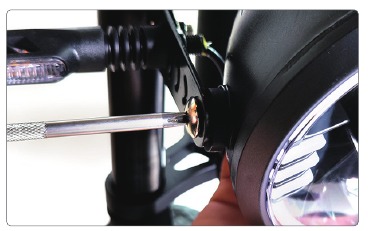

Bevestig het licht aan de schroef en draai hem vast

Pedaal monteren

Bereid voor om links en rechts te trappen

Het pedaal "L" is aan één kant van de ketting gemonteerd en "R" is tegenover de ketting

Draai het linkerpedaal "R" linksom vast

Draai het rechterpedaal "L" met de klok mee vast

Installatie voorspatbord

Schuif de vleugelclips op een poot van de vork

Installeer de schroeven en draai ze vast

Installatie voltooid

De methode om de batterij te verwijderen

Schakel de stroom uit

Draai de sleutel tegen de klok in om het batterijslot te ontgrendelen

Trek hem vervolgens naar achteren om de batterij eruit te halen

PRODUCTINSTRUCTIE

Oplaadmethode

Verwijder de voeding

Steek de stekker in het stopcontact

Zet de stroom aan

Rood lampje geeft aan dat de batterij wordt opgeladen, groen lampje is vol

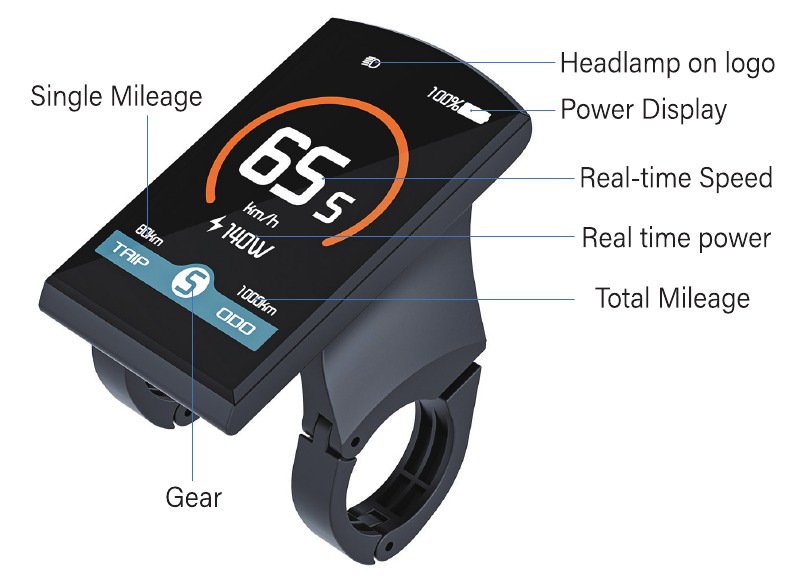

LCD-scherm (functionele instructie)

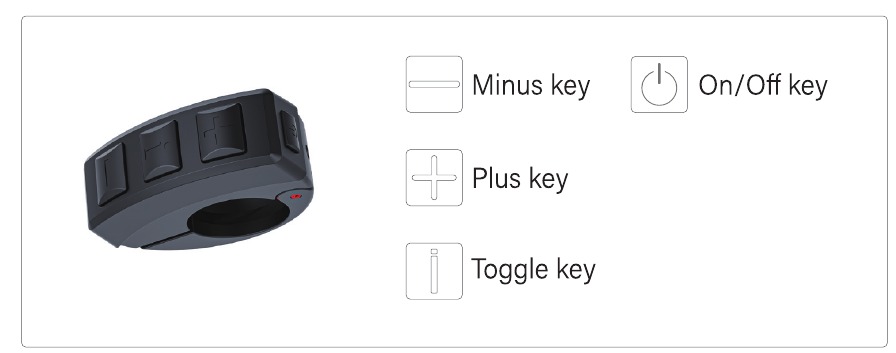

Functies
De CT20S-meter biedt een verscheidenheid aan functies om aan uw fietsbehoeften te voldoen, waaronder:

• Intelligente elektrische vermogensweergave
• Weergave versnelling
• Motorvermogensindicator
• Snelheidsweergave (inclusief real-time snelheid, maximale snelheid, gemiddelde snelheid)
• Kilometerstandweergave (inclusief enkele kilometerstand en totale kilometerstand)
• Ondersteuning van duwbediening en weergave
• Cruise-indicatie
• Markeer bediening en weergave
• Foutcodeweergave
• USB-verbindingsindicator
• Bluetooth-verbindingsindicator
• Meerdere parameterinstellingen (zoals: wieldiameter, snelheidslimiet, instelling batterijvermogen en instelling ondersteuningsparameter, enz.)

In-/uitschakelen
Na lang op de aan/uit-knop te drukken, begint de meter te werken en schakelt de werkstroom van de controller in. In de ingeschakelde staat, houd de aan/uit-knop lang ingedrukt om de stroom uit te schakelen. In de uitgeschakelde toestand gebruikt de meter geen batterijvermogen meer en is de lekstroom van de meter minder dan 1uA. Als de elektrische fiets langer dan 10 minuten niet wordt gebruikt, wordt de meter automatisch uitgeschakeld

Ondersteuning duwmodus
Houd de knop ingedrukt en na 2 seconden gaat de elektrische fiets in de status van elektrische ondersteuning duwmodus. Elektrische fiets rijdt met een snelheid van minder dan 6 kilometer per uur. Tegelijkertijd geeft het scherm Vrijlating weer de knop, de elektrische fiets stopt onmiddellijk de stroomuitvoer en keert terug naar de status vóór de ondersteuning duwmodus (Let op: de ondersteuning duwmodus kan alleen worden gebruikt wanneer de gebruiker de elektrische fiets duwt. Gebruik hem niet tijdens het rijden.)

Koplampbediening
Kort indrukken knop, waardoor de controller de koplampen inschakelt, de achtergrondverlichting van het instrument dimt en het scherm weergeeft, kort indrukken knop opnieuw, om de controller de koplampen uit te laten schakelen en de achtergrondverlichting van het instrument terug te laten keren naar helderheid.

Selectie vermogensversnelling
Kort indrukken of knop om de vermogensversnelling van de elektrische fiets te schakelen en het uitgangsvermogen van de motor te wijzigen. Het standaard uitgangsvermogensbereik van de meter is 0-5, 0 is stop vermogensuitvoer, 1 is het laagste vermogen, 5 is het hoogste vermogen. Bij het bereiken van de 5e versnelling, drukt u op de knop opnieuw, het meterscherm toont nog steeds 5 en knippert 5 om aan te geven dat de huidige versnelling de hoogste is. Nadat het vermogen-ondersteunde terugschakelen de 0e versnelling heeft bereikt, drukt u kort op de knop opnieuw, het meterscherm toont nog steeds 0 en 0 knippert om aan te geven dat de huidige versnelling de laagste is. De standaardversnelling bij het opstarten van de meter is 1.

Schakelen weergave-interface
Nadat het instrument is ingeschakeld, geeft het instrument standaard real-time snelheid (km/u) en totale kilometerstand (km) weer. Kort indrukken de knop om te schakelen tussen de totale kilometerstand (km), enkele kilometerstand km), maximale snelheid (km/u) en gemiddelde snelheid (km/u)

Totale kilometerstand

Enkele kilometerstand

Gemiddelde snelheid

Maximale snelheid

Foutcodeweergave
Wanneer het elektronische besturingssysteem van de elektrische fiets uitvalt, wordt de meter automatisch weergegeven. Zie de bijgevoegde Tabel 1 voor de gedetailleerde definitie van de foutcode (Let op: wanneer de foutcode wordt weergegeven, los de fout dan tijdig op. Nadat de fout is opgetreden, zal de elektrische fiets niet normaal werken.)

VOORBEREIDING VOOR HET RIJDEN

1. Lees voor het rijden de <Gebruikershandleiding> aandachtig door. Controleer of de onderdelen in goede staat zijn om de veiligheid van uw rit te garanderen.
2. Controleer de status van het voertuig. Controleer de rem, het wiel, het stuur, de inklapgesp, het snelspandeel van de elektrische fiets om er zeker van te zijn dat de elektrische fiets in goede staat is.
3. Controleer het elektrische systeem: om te weten of het batterijvermogen voldoende is. Zo niet, dan moet u deze zo snel mogelijk opladen.
4. Controleer of het remsysteem goed werkt. Als het niet goed werkt, stop dan met het gebruik ervan en neem contact op met de officiële klantenservice.
