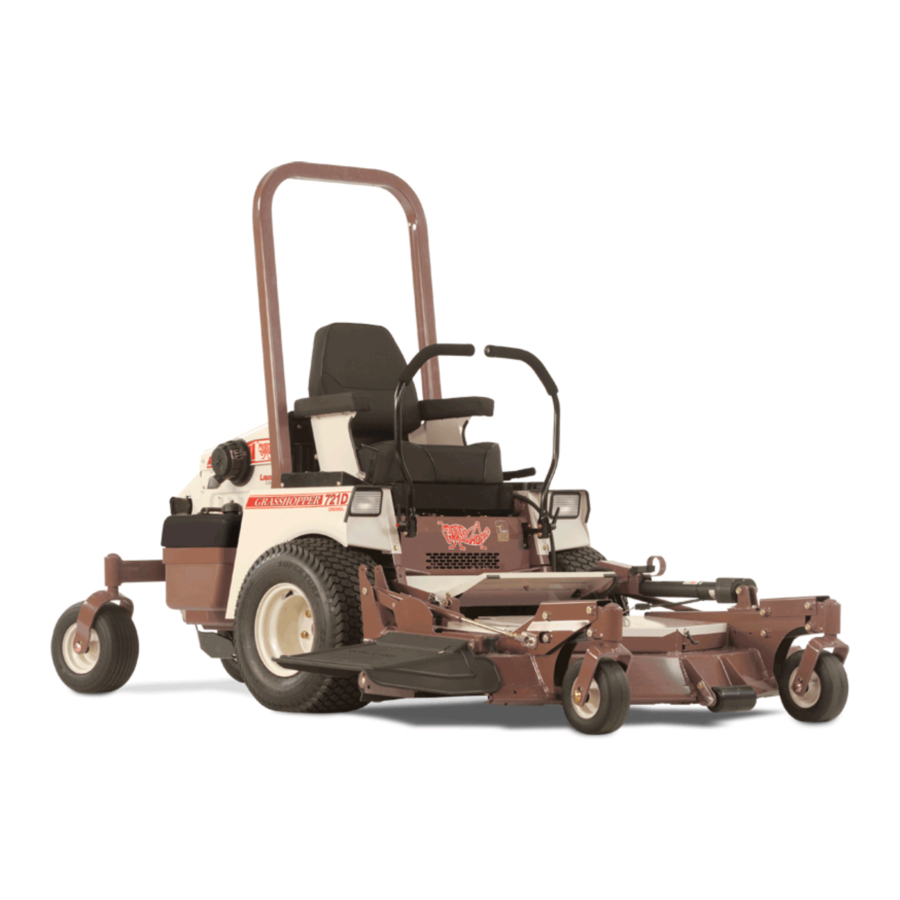

Grasshopper 721, 725 Handleiding

INLEIDING

Wij zijn van mening dat u uitstekend hebt gehandeld bij de aankoop van Grasshopper-apparatuur. Wij waarderen uw klandizie ten zeerste.

Wij raden u aan deze hele handleiding zorgvuldig te lezen voordat u de unit bedient. Tijd besteden aan het volledig vertrouwd raken met de prestatie-eigenschappen, aanpassingen en onderhoud ervan zal een langere en meer bevredigende levensduur aan uw Grasshopper toevoegen.

De Grasshopper-apparatuur die u hebt gekocht, is zorgvuldig ontworpen en vervaardigd om betrouwbaar en bevredigend gebruik te bieden. Zoals alle mechanische producten heeft het reiniging en onderhoud nodig. Smeer het zoals aangegeven in de handleiding. Neem alle veiligheidsinformatie in deze handleiding en alle veiligheidsstickers op de tractor en hulpstukken in acht.

De illustraties en gegevens die in deze handleiding worden gebruikt, waren actueel op het moment van drukken, maar vanwege mogelijke in-line productieveranderingen kan uw machine enigszins in detail verschillen. De fabrikant behoudt zich het recht voor om op elk moment wijzigingen aan te brengen of verbeteringen aan zijn producten toe te voegen zonder enige verplichting om dergelijke wijzigingen aan te brengen aan producten die eerder zijn vervaardigd.

Net als alle gazon- en terreinapparatuur is deze machine een gevaarlijk apparaat als er onzorgvuldig mee wordt omgegaan. Indien onjuist gebruikt, kan deze machine ernstig letsel veroorzaken. U, de bestuurder, bent verantwoordelijk bij de bediening ervan.
Daarom is veiligheid van het grootste belang.

LET OP:

• Lees de instructies en waarschuwingen zorgvuldig door voordat u deze machine gebruikt.
• Lees uw Grasshopper-garantie die bij de tractorhandleiding is gevoegd. Om de garantie te valideren, vult u de vereiste informatie in en stuurt u het garantieformulier binnen 10 dagen na aankoop terug naar:
  THE GRASSHOPPER CO.
  P.O. Box 637
  Moundridge, Kansas 67107

Gebruik alleen originele Grasshopper-serviceonderdelen. Vervangende onderdelen maken de garantie ongeldig en voldoen mogelijk niet aan de normen die vereist zijn voor een veilige en bevredigende werking. Noteer het model en het serienummer van uw maaier. (Het serienummer bevindt zich onder de stoel op het tractorframe bij de gashendel.)
Geef deze informatie aan uw dealer om de juiste reparatieonderdelen te verkrijgen.

De motoruitlaat van dit product bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

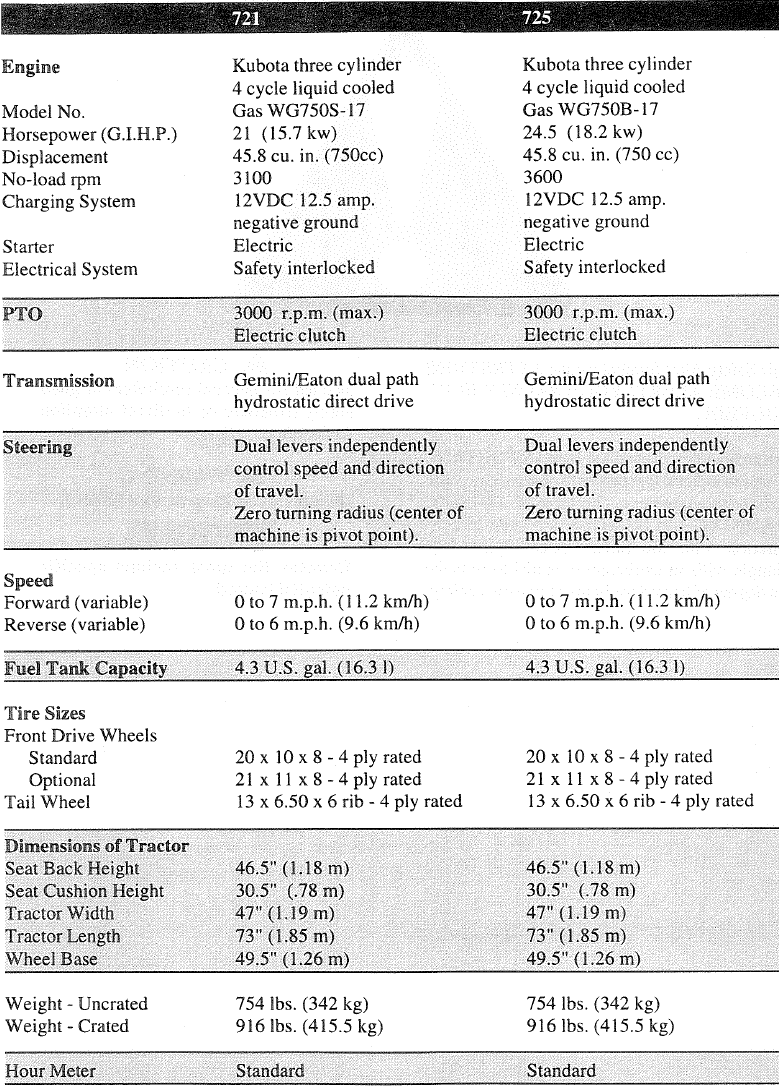

SPECIFICATIES

VEILIGHEIDSSYMBOLEN

Dit veiligheidswaarschuwingssymbool betekent LET OP!
WEES ALERT! UW VEILIGHEID IS IN HET GEDING!

In deze handleiding wordt de term BELANGRIJK gebruikt om aan te geven dat het niet naleven ervan schade aan de apparatuur kan veroorzaken. De termen VOORZICHTIG, WAARSCHUWING en GEVAAR worden gebruikt in combinatie met het veiligheidswaarschuwingssymbool [een driehoek met een uitroepteken] om de mate van gevaar voor items van persoonlijke veiligheid aan te geven.

Wordt gebruikt voor algemene herinneringen aan goede veiligheidspraktijken of om de aandacht te vestigen op onveilige praktijken.

Geeft een specifiek potentieel gevaar aan.

Geeft het ernstigste specifieke potentiële gevaar aan.

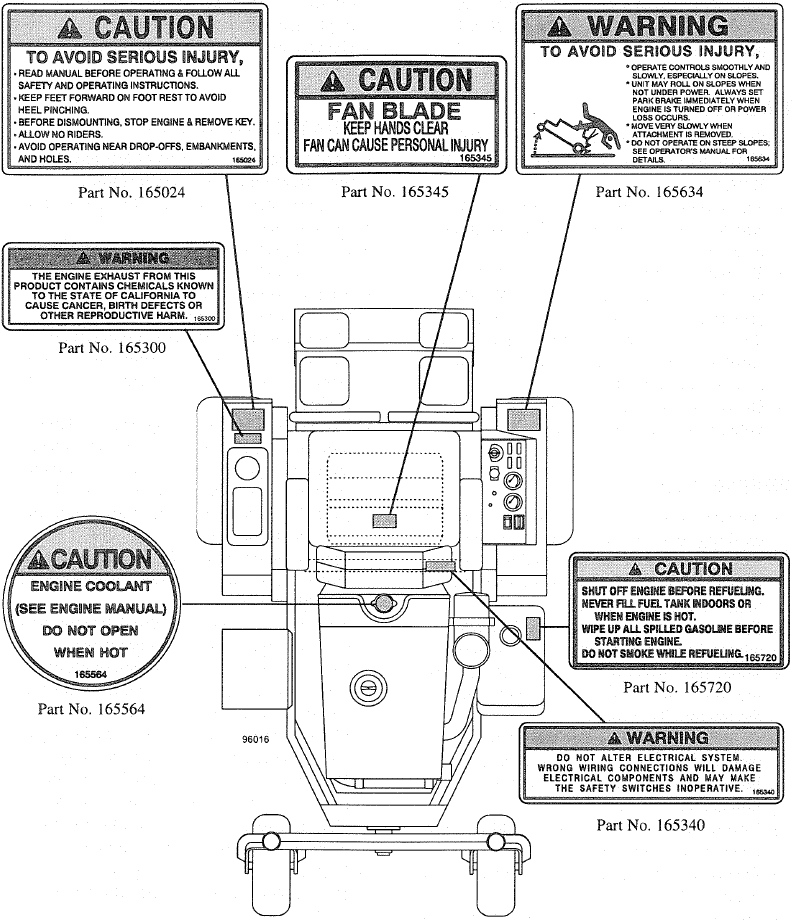

VEILIGHEIDSSTICKERS

Onmiddellijk vervangen indien beschadigd

Fig.1

WERK VEILIG - VOLG DEZE REGELS

De ontworpen en geteste veiligheid van deze apparatuur is afhankelijk van het feit dat deze wordt bediend binnen de beperkingen zoals uitgelegd in deze handleiding. Lees de handleiding voor gebruik.

OPLEIDING

• Veiligheidsinstructies zijn belangrijk! LEES DEZE HANDLEIDING EN ALLE VEILIGHEIDSVOORSCHRIFTEN.
• Ken de bedieningselementen van uw apparatuur en hoe u de tractor, de motor en de hulpstukken snel kunt stoppen in geval van nood.
• Om een ongeval of letsel te voorkomen, mag u niemand deze apparatuur laten bedienen zonder de juiste instructies. Iedereen die deze apparatuur bedient, MOET worden geïnstrueerd en in staat zijn tot de veilige bediening van de unit, de hulpstukken en alle bedieningselementen.
• Laat kinderen of onbevoegde personen de apparatuur niet bedienen.

VOORBEREIDING

• Draag altijd relatief strakke en omgorde kleding om verstrengeling in bewegende delen te voorkomen. Draag stevige, ruwe werkschoenen.
  Bedien de tractor of werktuigen nooit op blote voeten, sandalen of sneakers.
• Zorg ervoor dat hulpstukken correct zijn gemonteerd, afgesteld en in goede staat verkeren.
• Zorg ervoor dat de veergeactiveerde vergrendelingskraag van de aandrijflijn vrij kan glijden en stevig in de PTO-groef van de tractor zit.
• Verwijder opgehoopt vuil van het hulpstuk en de tractor om brandgevaar te voorkomen.
• Zorg ervoor dat alle veiligheidsafschermingen in goede staat zijn en correct zijn geïnstalleerd.
• Zorg ervoor dat het uitwerpschild of het complete vacuümhulpstuk is geïnstalleerd.
• Zorg ervoor dat alle veiligheidsstickers zijn aangebracht en in goede staat verkeren.

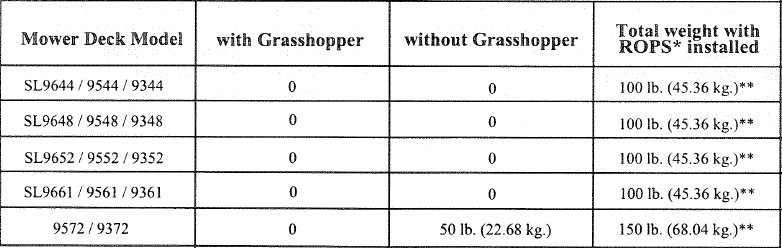

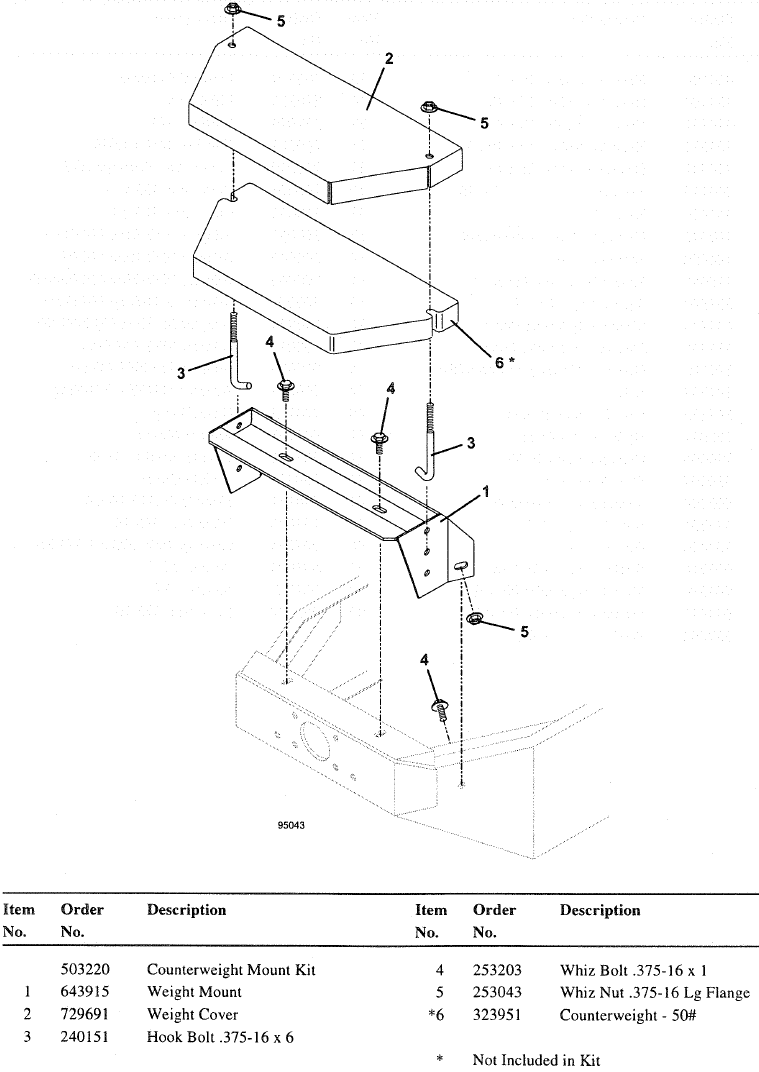

• Gebruik de juiste contragewichten wanneer bepaalde hulpstukken zijn geïnstalleerd (zie specifieke installatie-instructies voor accessoires).
• Inspecteer het te maaien gebied en verwijder stenen, takken en ander vuil dat kan worden weggegooid en letsel of schade kan veroorzaken.
• Sta nooit toe dat een andere persoon dan de bestuurder op de tractor of werktuigen meerijdt of instapt.
• Werk alleen bij daglicht of goed kunstlicht.

OPERATIONELE VEILIGHEID

• Lees het gedeelte "Bediening" van deze handleiding voordat u probeert deze unit te bedienen.
• Spatborden dienen als schilden. Gebruik ze niet zonder.
• Houd omstanders uit de buurt van de apparatuur terwijl deze in werking is.
• Houd kinderen en huisdieren op een veilige afstand. Richt de uitworp nooit op iemand.
• Start de motor vanaf de bestuurdersstoel nadat u de aftakas van de tractor hebt uitgeschakeld en de stuurhendels in de neutrale uitzwaaipositie hebt geplaatst.
• Houd handen en voeten uit de buurt van de maaier terwijl de motor draait. Blijf uit de buurt van alle bewegende delen van de tractor en hulpstukken.
• Als uw tractor is uitgerust met een ROPS (Roll-Over Protective Structure), moet u uw veiligheidsgordel dragen.
• Bescherm uzelf tegen lawaai. Draag geschikte gehoorbeschermingsmiddelen om u te beschermen tegen hinderlijk lawaai.
• Laat nooit iemand achter de tractor of voor de werktuigen staan tijdens het gebruik.
• Rijd niet achteruit, tenzij dit absoluut noodzakelijk is en dan alleen na zorgvuldige observatie van het hele gebied achter u.
• Als de bestuurder moet afstappen om aanpassingen te maken, mag de motor niet draaien.
• Verplaats de stuurhendels niet snel van de voorwaartse naar de achterwaartse of achterwaartse naar de voorwaartse positie. De plotselinge verandering kan leiden tot verlies van controle en/of schade aan de apparatuur.
• Rijd niet op steile hellingen.
• Stop, start of verander niet plotseling van richting op hellingen.
• Wees uiterst voorzichtig en houd een minimale rijsnelheid aan bij het rijden of werken op een heuvel, over ruw terrein of bij het werken in de buurt van sloten en hekken.
• Verminder de snelheid op hellingen en scherpe bochten om kantelen te minimaliseren en verlies van controle te voorkomen. Wees voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, stenen, wortels en andere verborgen gevaren in het terrein. Blijf uit de buurt van afdalingen.
• Stop de maaier of ander hulpstuk en de tractor onmiddellijk als u een obstakel raakt. Zet de motor uit, inspecteer het hulpstuk en de tractor. Repareer eventuele schade voordat u de werkzaamheden hervat.
• Schakel de stroom naar het hulpstuk uit, zet de motor uit, verwijder de sleutel en wacht tot alle beweging is gestopt voordat u afstapt, aanpassingen maakt, de grasopvangbak verwijdert of hulpstukken ontstopt.
• Vervoer nooit hulpstukken met draaiende PTO.
• Let op het verkeer bij het werken in de buurt van of het oversteken van wegen.
• Deze unit is niet uitgerust voor gebruik op de snelweg, vooral niet wanneer veiligheidsverlichting en markering vereist zijn. Het is geen recreatievoertuig.
• Deze unit is niet uitgerust met een trekhaak. Trek geen lasten.
• Behandel brandstof voorzichtig, deze is licht ontvlambaar. Gebruik altijd een goedgekeurde container. Verwijder nooit de brandstofdop en vul nooit brandstof bij terwijl de motor draait. Laat de motor twee minuten afkoelen voordat u bijtankt. Mors geen brandstof op hete motoronderdelen.
• Neem alle mogelijke voorzorgsmaatregelen bij het onbeheerd achterlaten van de tractor: schakel de PTO uit, laat het hulpstuk zakken, zet de bedieningselementen in de neutrale stand, zet de parkeerrem erop, zet de motor uit en verwijder de sleutel uit het contact.
• Verplaats u heel langzaam wanneer het hulpstuk is verwijderd. Vervoer nooit passagiers.

ONDERHOUDSVEILIGHEID

• Koppel de massakabel (-) van de accu los voordat u onderhoud of service uitvoert als het starten van de motor letsel kan veroorzaken.
• Werk nooit onder apparatuur zonder veiligheidsblokken.
• Houd de motor vrij van gras, bladeren of overtollig vet om brandgevaar te verminderen en oververhitting van de motor te minimaliseren.
• Wijzig de instellingen van de motortoerentalregelaar niet.
• Houd de tractor en hulpstukken in goede staat en alle veiligheidsvoorzieningen op hun plaats.
• Draai alle bouten, moeren en schroeven periodiek vast. Controleer of alle splitpennen correct zijn aangebracht om ervoor te zorgen dat de apparatuur in veilige staat verkeert.

VEILIG OPSLAAN

• Sla apparatuur met benzine in de tank nooit op in een gebouw waar dampen een open vlam, vonk of waakvlam kunnen bereiken, zoals bij een verwarming, boiler, wasdroger of ander gastoestel. Laat de motor afkoelen voordat u deze in een afgesloten ruimte opslaat.
• Als de motor 30 dagen of langer niet wordt gebruikt, voeg dan een brandstofstabilisator toe aan het brandstofsysteem. Brandstofstabilisator (zoals STABIL®) is een acceptabel additief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding op de stabilisatorcontainer. Laat de motor na het toevoegen van stabilisator minstens 10 minuten draaien, zodat deze de carburateur kan bereiken.
• Als u de brandstoftank leegmaakt, laat de brandstof dan buiten in een goedgekeurde container lopen, uit de buurt van open vuur.
• Zorg altijd voor voldoende ventilatie bij het draaien van de motor binnenshuis. Uitlaatgassen bevatten koolmonoxide, een reukloos en dodelijk gif.
• Verwijder hulpstukken van de tractor. Verwijder al het opgehoopte vuil van hulpstukken en tractor.
• Schuur plekken waar de verf is afgebladderd en verf ze opnieuw om roest te voorkomen. Smeer alle locaties om vochtschade tijdens opslag te voorkomen.

ALGEMENE INFORMATIE

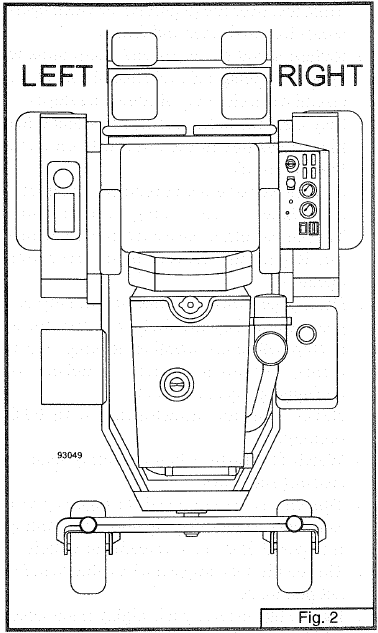

Fig.2

Het doel van deze handleiding is om de bestuurder te helpen bij het onderhouden en bedienen van GRASSHOPPER-tractoren. Lees het aandachtig door. Het bevat informatie en instructies die u zullen helpen om jarenlang betrouwbare prestaties te leveren.

Deze bedienings- en onderhoudsinstructies zijn samengesteld uit uitgebreide praktijkervaring en technische gegevens. Sommige informatie kan van algemene aard zijn vanwege onbekende en wisselende omstandigheden. Door ervaring en deze instructies zou u echter in staat moeten zijn om bedieningsprocedures te ontwikkelen die geschikt zijn voor uw specifieke situatie.

De illustraties en gegevens die in deze handleiding worden gebruikt, waren actueel op het moment van drukken, maar vanwege mogelijke in-line productieveranderingen kan uw machine enigszins in detail verschillen. GRASSHOPPER behoudt zich het recht voor om de machine indien nodig opnieuw te ontwerpen en te wijzigen zonder kennisgeving.

Sommige illustraties in deze handleiding tonen de apparatuur met verwijderde veiligheidsschermen om een beter zicht te bieden. De maaier mag nooit worden bediend met verwijderde veiligheidsschermen.

In deze handleiding wordt verwezen naar de rechter- en linkerrichting. Deze worden bepaald door aan de achterkant van de apparatuur te staan en in de richting van de voorwaartse beweging te kijken.

De rotatie van het maaimes is met de klok mee, gezien vanaf de bovenkant van de maaier.

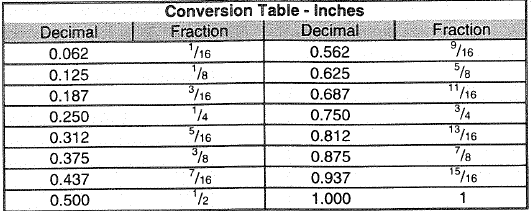

MEETOMREKENING

De metingen in deze handleiding worden uitgedrukt in decimale waarden. Gebruik de onderstaande tabel als u niet zeker bent van een meting om het fractionele equivalent te verkrijgen.

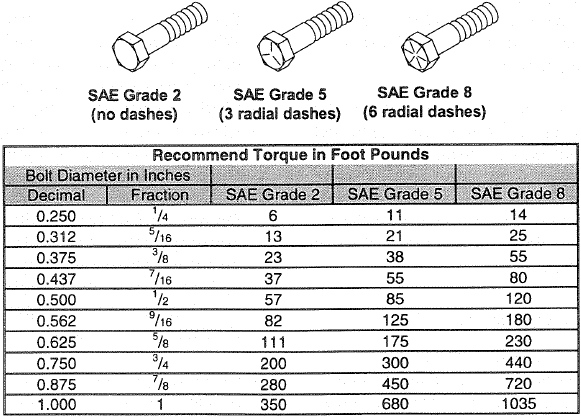

BOUTMAAT EN AANHAALADVIEZEN

De onderstaande tabel geeft de juiste aanhaalkoppel weer voor bouten die worden gebruikt op Grasshopper-apparatuur. Raadpleeg deze tabel om de kwaliteit van de bout en het juiste aanhaalmoment te bepalen wanneer bouten moeten worden vastgedraaid of vervangen (behalve wanneer specifieke aanhaalmomentwaarden in de handleidingstekst zijn toegewezen).

Boutkopmarkeringen

WERKING

De veilige bediening van deze machine is de verantwoordelijkheid van de bestuurder. De bestuurder moet bekend zijn met de tractor en alle hulpstukken die zullen worden gebruikt voordat met de werkzaamheden wordt begonnen. Raadpleeg en lees de veiligheidsinformatie.

BEDIENINGSELEMENTEN EN SCHAKELAARS

Ken uw bedieningselementen en weet hoe u de tractor, motor en hulpstukken snel kunt stoppen in geval van nood.

• Stop de tractor door de stuurhendels in de neutrale stand te zetten (zie het hoofdstuk over de bediening van de stuurhendels),
• Stop de motor door de sleutel in de "OFF"-stand te draaien.
• Ontkoppel de stroom naar hulpstukken door de PTO-schakelaar in de "OFF" (omlaag) stand te zetten.

Het bedienen van dit apparaat is niet moeilijk als u het gebruik van de bedieningselementen onder de knie hebt. We raden u aan om de tractor uit te rusten met het hulpstuk dat u gaat gebruiken en te oefenen op een vlakke, open plek met een middelhoge gasstand totdat u vertrouwd bent met de bedieningselementen.

Voordat u deze machine bedient, moet u ervoor zorgen dat het veiligheidssysteem voor aanwezigheid van de bestuurder werkt. Laat de motor niet draaien zonder dat er een bestuurder op de stoel zit als de PTO-schakelaar is ingeschakeld of een van beide stuurhendels in de rijstand staat.

Er zijn verschillende veiligheidsschakelaars in het ontwerp van het apparaat opgenomen om te voorkomen dat het vanuit de neutrale stand of met ingeschakelde PTO wordt gestart. Alle bedieningselementen moeten in de "OFF"- of neutrale stand staan voordat het apparaat kan worden gestart. Er zit een veiligheidsschakelaar onder de stoel van de bestuurder die ervoor zorgt dat de motor stopt als de bestuurder de stoel verlaat met een bedieningselement ingeschakeld.

CONTROLELIJST VOORAFGAAND AAN HET STARTEN

• Plaats de tractor op een vlakke ondergrond.
• Controleer het oliepeil in het carter (raadpleeg de "Engine Manual" voor het juiste peil en de juiste soort olie).

  Probeer nooit de olie te controleren terwijl de motor draait.
• Controleer de koelvloeistof in de radiateur.

  Verwijder de radiateurdop niet terwijl de motor heet is!
• Verwijder en reinig het luchtinlaatrooster op de radiateur.

Bij het maaien in stoffige omstandigheden, droog gras of lang gras kan het nodig zijn om de luchtinlaat op de radiateur regelmatig te verwijderen en te reinigen om oververhitting van de motor te voorkomen.

• Controleer of er gras om de PTO-as is gewikkeld.
  Bij het maaien van lang gras moet u de sleutel uitzetten en om de 30 minuten controleren of er gras om de PTO-as is gewikkeld.

  Verwijder de bougiekabel of de bobinekabel om te voorkomen dat de motor per ongeluk start voordat u probeert gras rond de PTO-as te verwijderen.
• Controleer het luchtfilter (raadpleeg de "Engine Manual")
  Bij het maaien in stoffige omstandigheden, droog gras of lang gras kan het nodig zijn om de luchtinlaat op het luchtfilter regelmatig te verwijderen en te reinigen.
• Controleer of de motor vrij is van vuil en afval.
• Controleer het brandstofniveau. Raadpleeg de "Engine Manual" voor de juiste brandstof voor uw behoeften.

  Vul de brandstoftank niet terwijl de motor draait. Laat de motor twee minuten afkoelen voordat u gaat tanken. Als er brandstof is gemorst, start de motor dan niet; vermijd het creëren van een ontstekingsbron totdat de brandstof is verdampt.
• Controleer de bandenspanning. Onjuiste spanning heeft een negatieve invloed op de tractie, de besturing en de maaihoogte.
• Controleer of de koelribben op de Gemini-transmissies schoon zijn.

DE MOTOR STARTEN

Start de motor nooit in een afgesloten ruimte. Uitlaatgassen bevatten koolmonoxide, een geurloos en dodelijk gif.

Laat kinderen niet in de buurt van de machine komen terwijl de motor draait.

Gebruik de machine niet in de buurt van open vuur, bijvoorbeeld bij het verbranden van afval.

Gebruik de motor niet als er een brandstofgeur aanwezig is of als er andere explosieve omstandigheden zijn.

• Neem plaats op de tractorstoel.
• Plaats beide stuurhendels in de uitgezwenkte neutrale stand,
• Plaats de elektrische koppelingsschakelaar in de "OFF" (omlaag) stand.
• Zet de gashendel op '/s open.
• Steek de sleutel in het contactslot en draai deze naar de "ON"-stand (zwarte punt op de schakelplaat).
• Controleer of het olielampje en het batterijlampje branden.
• Draai de sleutel naar de "START"-stand. Gebruik de choke indien nodig om de motor te starten. Laat de sleutel onmiddellijk los wanneer de motor start. Duw de choke geleidelijk naar binnen totdat deze volledig is ingeschoven en de motor soepel loopt.
• Controleer of het olielampje en het batterijlampje uit zijn. Als een van beide lampjes blijft branden, is er een probleem met dat systeem.
• Laat de motor enkele minuten op een middelhoog toerental warmdraaien.

U verlengt de levensduur van de startmotor door korte startcycli van enkele seconden te gebruiken. Het inschakelen van de startmotor gedurende meer dan 15 seconden per minuut kan schade aan de startmotor veroorzaken.

STARTTIPS BIJ KOUD WEER

Gebruik olie met de juiste viscositeit voor de verwachte temperatuur (raadpleeg de "Engine Manual").

Zet de gashendel op half open.

Een warme accu heeft een betere startcapaciteit dan een koude.

Gebruik verse winterbrandstof. Dit is beter voor het starten in de winter dan overgebleven zomerbrandstof.

ONEFFEN TERREIN

Wees voorzichtig bij het bedienen van de tractor en de maaier op oneffen terrein.

Rijd diagonaal door scherpe kuilen en vermijd scherpe hellingen. Oefening zal uw vaardigheden in het manoeuvreren op ruw terrein verbeteren.

Vermijd plotselinge starts en stops bij het op- of afrijden van een helling. Maai nooit steile hellingen af of achteruit.

Vertraag in scherpe bochten en op hellingen om kantelen of verlies van controle te voorkomen.

Niet op steile hellingen rijden.
Het rijden op een steile helling kan leiden tot verlies van controle, het kantelen van de tractor en persoonlijk letsel of de dood.

DE MOTOR STOPPEN

• Zet de gashendel op / open. Laat de motor enkele minuten stationair draaien op deze stand en zet de gashendel vervolgens op langzaam stationair.
• Zet het contactslot in de "OFF"-stand (rechtop) en verwijder de sleutel.
• Gebruik nooit de carburateur choke om de motor te stoppen.

Verwijder altijd de sleutel uit het contactslot wanneer u het apparaat onbeheerd achterlaat of wanneer het niet in gebruik is.

HET APPARAAT ZONDER STROOM VERPLAATSEN

De Gemini-transmissie is uitgerust met een dumpklep waarmee het apparaat zonder stroom kan worden verplaatst door de transmissie te deactiveren.
Met de dumpklephendel in de normale werkstand zal de vloeistof in de transmissie het moeilijk maken om het apparaat te verplaatsen (zelfs met de stuurhendels in de neutrale stand). De dumpklephendel (item 36, in "DRIVE LINKAGE ASSEMBLY") bevindt zich aan de rechterkant van de transmissie. Activeer de dumpklep door de hendel omhoog te tillen en in het gat in de neutrale terugkeer-draaisteun te haken (item 12, in "DRIVE LINKAGE ASSEMBLY") — wanneer BEIDE transmissies zijn gedeactiveerd, wordt het apparaat "vrijloop" waardoor het kan worden verplaatst. Voordat de transmissie operationeel wordt, moet de dumpklephendel worden teruggezet in de normale werkstand.

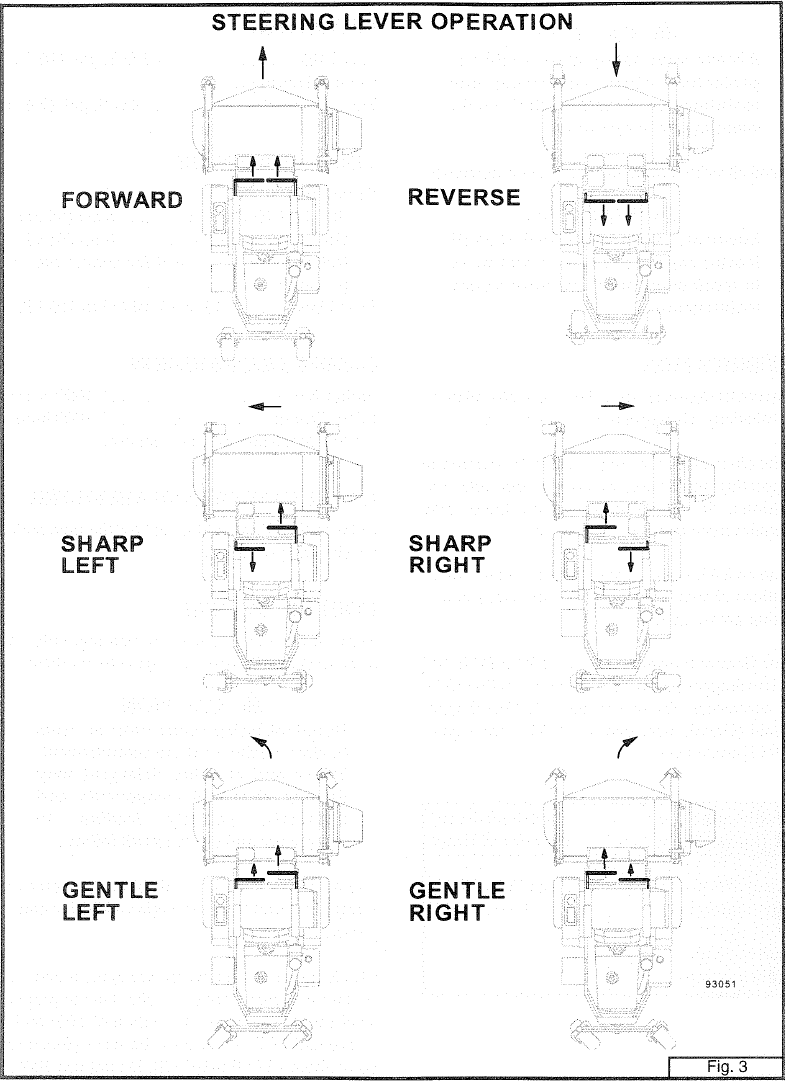

BEDIENING VAN DE STUURHENDEL

(zie Fig. 3)

Beweeg de stuurhendels niet snel van de voorwaartse naar de achterwaartse stand of van de achterwaartse naar de voorwaartse stand. De plotselinge verandering kan leiden tot verlies van controle of schade aan de apparatuur.

De Grasshopper-tractor is zeer onstabiel zonder hulpstuk. Rijd zeer langzaam wanneer het hulpstuk is verwijderd. Vervoer nooit passagiers.

De stuurhendels regelen de snelheid en de bewegingsrichting. Door de hendels naar voren te duwen, beweegt de tractor vooruit. Door de hendels naar achteren te trekken, beweegt de tractor achteruit. Hoe verder de stuurhendels naar voren of naar achteren worden bewogen, hoe sneller de machine zal bewegen.

Beweeg bij half gas beide stuurhendels van de uitzwenkende neutrale stand naar binnen. Beweeg beide stuurhendels naar voren. Om naar rechts te draaien, beweegt u de linkerhendel verder naar voren dan de rechterhendel. Om naar links te draaien, beweegt u de rechterhendel verder naar voren dan de linkerhendel.
Als u één stuurhendel in de neutrale stand laat staan en de andere hendel naar voren beweegt, draait de tractor een complete cirkel. Beweeg de hendels naar achteren en oefen het draaien en manoeuvreren in de achteruit. Zodra u weet hoe de bedieningselementen werken, oefent u totdat u bekwaam bent en vertrouwd bent met het apparaat voordat u begint met het werken met een hulpstuk.

Als u tijdens het rijden in de war raakt, laat u beide stuurhendels los, ze keren automatisch terug naar de gecentreerde neutrale stand en de tractor stopt.

SMERING EN ONDERHOUD

Draag altijd een veiligheidsbril en gehoorbescherming bij het uitvoeren van onderhoudswerkzaamheden die letsel aan de ogen of oren kunnen veroorzaken.

Lees alle veiligheidsinformatie.

Laat het hulpstuk zakken tot op de grond, zet de motor van de tractor uit, verwijder de sleutel en de kabels naar de bougies voordat u onderhoudswerkzaamheden uitvoert.

SMERING

Laat geen overtollig vet zich ophopen op of rond onderdelen, vooral niet bij gebruik in zanderige gebieden.

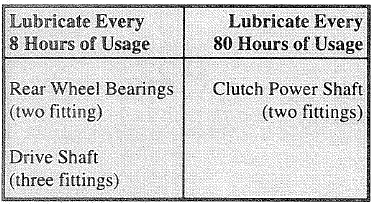

De tabel geeft de frequentie van smering in bedrijfsuren op basis van normale bedrijfsomstandigheden. Ernstige of ongebruikelijke omstandigheden kunnen vaker smeren vereisen.

Gebruik een SAE-vet voor meerdere doeleinden voor alle aangegeven locaties. Reinig de fitting grondig voordat u het vetpistool gebruikt.

Gebruik voor Gemini-transmissies Mobil DTEI8M (Grasshopper-onderdeelnummer 345280 voor | gallon [3,76 1] container). Gebruik voor zwaar gebruik Grasshopper Fluid (Grasshopper-onderdeelnummer 345050 voor I quart [,94 1] container).

CAPACITEITEN

Brandstoftank: 43. US. gal. (163 ))
Gemini-transmissie vloeistofreservoir: 2US. gal. (7.61)

BANDENSPANNING

Aandrijfbanden

Standaard 20 x 10x 8: 8 psi (55 kPa)
Optioneel 21x 11 x 8: 6 psi (41 kPa)
(raadpleeg de sticker op het wiel voor de juiste bandenspanning)
Achterbanden: 12 tot 15 psi (83 tot 103 kPa)

GEMINI-TRANSMISSIE

Vloeistof verversen: * 1000 uur
Filter vervangen: * 1000 uur

* 500 uur zwaar commercieel gebruik.

CARTEROLIE EN LUCHTFILTER.

Raadpleeg de "Engine Manual" voor het tijdschema voor het verversen of onderhouden.

KOELSYSTEEM

Verwijder en reinig het radiateurrooster regelmatig. Een
vuil rooster zal ervoor zorgen dat de motor oververhit raakt.

Gebruik geen water onder hoge druk of stoom om de motor of de aandrijfcompartiment te reinigen. Water en reinigingsmiddel kunnen elektrische componenten en aansluitingen beschadigen, wat mogelijk kan leiden tot uitval van componenten en veiligheidscircuits.

Gebruik een stofzuiger of luchtblazer om vreemd materiaal uit de motor en de aandrijfcompartiment te verwijderen.

Controleer de motorkoelvloeistof wanneer de motor koud is. Als koelvloeistof nodig is, vult u het expansievat tot het juiste niveau via de radiateur. Er moet een oplossing van 50% antivries en 50% water worden gebruikt (vriespunt ongeveer ~34°F [-36°C]). Gebruik geen 100% antivries, anders treedt er ernstige schade op.

ACCUSERVICE

Volg de onderstaande procedure voor het onderhoud van de accu.

• Reinig de accu.
• Inspecteer de kabels op losse verbindingen.
• Reinig de polen.
• Inspecteer de accubak en de bevestiging.
• Inspecteer de accubak op scheuren of lekkages.
• Voer een hydrometertest uit.
• Voeg indien nodig water toe.
• Laad de accu op als deze minder dan 75% is opgeladen.

Accu's bevatten zwavelzuur. Vermijd contact met de huid, ogen en kleding. Accu's produceren een zeer explosief waterstofgas tijdens het opladen. Houd sigaretten, vonken, open vuur en andere ontstekingsbronnen altijd uit de buurt van de accu. Houd accu's en zuur buiten het bereik van kinderen.

HET VLOEISTOFNIVEAU VAN DE GEMINI-TRANSMISSIE CONTROLEREN

Controleer het vloeistofniveau met de motor uitgeschakeld. Trek de peilstok aan de linkerkant van de machine naast het luchtinlaatrooster. Dit is het vloeistofreservoir voor beide transmissies. Als er vloeistof nodig is, voegt u deze toe totdat het niveau zich tussen de twee markeringen op de peilstok bevindt. Gebruik Mobil DTE18M (Grasshopper-onderdeelnummer 345280 voor 1 gallon [3,76 1] container). Gebruik voor zwaar gebruik Grasshopper Fluid (Grasshopper-onderdeelnummer 345050 voor I quart [,94 I] container).

HET VERVANGEN VAN DE VLOEISTOF EN FILTERS VAN DE GEMINI-TRANSMISSIE

Vervang de filters (Grasshopper-onderdeelnummer 100850), één op elke transmissie, om de 500-1000 uur, afhankelijk van de zwaarte van het gebruik; 1000 uur onder normale maaiomstandigheden en 500 uur bij gebruik van een grasvanger of als de temperaturen hoger zijn dan 100°F (37,8°C). Om de vloeistof te verversen, verwijdert u de aftapplug van de bodem van het vloeistofreservoir en laat u het reservoir volledig leeglopen. Plaats de plug terug en draai deze vast. De transmissies hoeven niet afzonderlijk te worden afgetapt. Ze worden afgetapt via het vloeistofreservoir. Vul het reservoir bij met 2,5 gallon (9,40 1) vloeistof van het type en de viscositeit zoals voorgeschreven in de bovenstaande paragraaf. Laat de motor draaien en controleer op lekkages. Stop de motor en controleer of het vloeistofniveau zich tussen de twee markeringen op de peilstok bevindt.

Opmerking: Het is niet nodig om te ontluchten, omdat het systeem zelfontluchtend is.

AANPASSINGEN EN PROBLEEMOPLOSSING

Verricht nooit aanpassingen terwijl de motor draait.

VERMOGENSVERLIES IN DE GEMINI-TRANSMISSIE

Controleer het vloeistofniveau en zorg ervoor dat de juiste hoeveelheid vloeistof in het reservoir zit. De koelribben en ventilatorbladen moeten schoon zijn en vrij van vreemde voorwerpen.

GEEN POSITIEVE NEUTRALE STAND

Als de aandrijfwielen vooruit of achteruit bewegen wanneer de stuurhendel in de uitzwaaistand (neutraal) staat, is aanpassing vereist.

NEUTRALE AANPASSING

(Zie afbeelding "AANDRIJFLINKAGE-ASSEMBLAGE")

1. Blokkeer onder het tractorframe zodat beide aandrijfwielen van de grond zijn.
2. Zorg ervoor dat de parkeerrem is losgemaakt.
3. Verwijder de verbindingsstang (item 45) van de transmissiebedieningsarm (item 23).
4. Plaats de stuurhendels in de neutrale uitzwaaistand en start de motor.
5. Als een van de aandrijfwielen draait, ga dan verder met de volgende aanpassing.
6. Draai de borgmoer (item 26) los en draai de draaipuntbout (item 25) totdat de neutraalstand is bereikt. Draai de borgmoer vast.
   OPMERKING: De rol van de draaipuntbout is uit het midden gemonteerd en werkt als een excentriek wanneer de bout wordt gedraaid. Gebruik de speciale sleutel die bij de bedieningshandleiding is ingesloten om af te stellen.
7. Herhaal de procedure voor de transmissie aan de andere kant
8. Installeer de verbindingsstang opnieuw in de bedieningsarm. Als de kogelbout niet opnieuw in de bedieningsarm kan worden geïnstalleerd zonder de bedieningsarm te bewegen, pas dan de lengte van de verbindingsstang aan totdat dit wel het geval is om ervoor te zorgen dat de neutrale aanpassing behouden blijft wanneer de verbinding is aangesloten.
9. Test de machine op rechtlijnige beweging met beide hendels volledig vooruit. Als de beweging niet in een rechte lijn is, pas dan de stuurhendelaanslag aan de kant aan die het snelst is, d.w.z. als de machine naar links gaat, pas dan de rechterstuurhendelaanslag aan om de rechtertransmissie te vertragen totdat de beweging recht vooruit is.

GEMINI-TRANSMISSIEVERWIJDERING

OPMERKING: De transmissieverwijderingsprocedure is hetzelfde voor beide transmissies.

1. Verwijder de contactsleutel. Plaats de tractor op steunen en verwijder het spatbord en het aandrijfwiel.
2. Verwijder de riembeschermer (item 17, "AANDRIJFAUTOMAAT").
3. Duw op de riemspanner en verwijder de aandrijfriem.
4. Koppel de stuurbekrachtiging los van de bedieningsarm op de transmissie (item 23, "AANDRIJFLINKAGE-ASSEMBLAGE").
5. Koppel de remkoppelingspennen (item 3, "AANDRIJFLINKAGE-ASSEMBLAGE") en de remkoppelingsstang (item 5, "AANDRIJFLINKAGE-ASSEMBLAGE") los.
   Draai de remdraaipuntbevestiging (item 2, "AANDRIJFLINKAGE-ASSEMBLAGE") los en verwijder de remdraaipuntbuis (item 1, "AANDRIJFLINKAGE-ASSEMBLAGE").
6. Tap het hydraulische vloeistofreservoir af of gebruik plastic pluggen om de twee hydraulische slangen af te sluiten wanneer ze van de transmissie worden verwijderd. Verwijder het transmissiefilter en de twee hydraulische slangen van de transmissie.
7. Verwijder negen bouten (acht .25" [item 53, "AANDRIJFAUTOMAAT"] en één .312") waarmee de transmissie op de Gemini-middenbevestiging wordt bevestigd. Ondersteun de transmissie en verwijder twee bouten van de transmissie-eindaandrijving naar het frame en laat de Gemini-unit uit het frame zakken.

Om de wielnaafassemblage (item 5, "AANDRIJFAUTOMAAT") te verwijderen, gebruikt u de naaftrekkerkit (onderdeelnummer 609008) om de naaf van de as te trekken. Gebruik geen versnellingsbaktrekker die op de astap centreert, omdat dit het uiteinde van de as ernstig kan beschadigen. Laat een tap in de twee schroefdraadgaten aan het einde van de naaf lopen om vuil enz. te verwijderen voordat u deze verwijdert. Draai bij het opnieuw installeren van de naaf de asmoer (item 7, "AANDRIJFAUTOMAAT") vast tot 200 ft lbs (27,65 kg/m).

Keer de procedure om om de Gemini-transmissie opnieuw te installeren. Breng Lock title 242 aan op de schroefdraden van de acht .25" middenmontagebouten en draai ze vast tot 125 in-lbs (144 kg/cm).

Nadat de installatie van de Gemini-transmissies is voltooid, is een nieuwe afstelling van de neutraalstand noodzakelijk. Raadpleeg het gedeelte "Neutrale afstelling" voor instructies.

Als garantieservice vereist is, breng de machine dan naar uw erkende Grasshopper-dealer.

Demontage van enig onderdeel van de transmissie maakt de garantie ongeldig.

GEMINI-AANDRIJFAUTOMAATVERWIJDERING

1. Verwijder de contactsleutel. Plaats de tractor op steunen en verwijder de spatborden en de aandrijfwielen.
2. Verwijder de riembeschermer (item 17, "AANDRIJFAUTOMAAT").
3. Koppel de flexibele koppelschijf (item 41, "AANDRIJFAUTOMAAT") los van de koppelingsnaaf (item 40, "AANDRIJFAUTOMAAT").
4. Koppel de stuurbekrachtiging los van de bedieningsarmen (item 23, "AANDRIJFLINKAGE-ASSEMBLAGE") op elke transmissie.
5. Koppel de remkoppelingspennen (item 3) los en de remkoppelingsstang (item 5, "AANDRIJFLINKAGE-ASSEMBLAGE").
   Draai de remdraaipuntbevestiging (item 2, "AANDRIJFLINKAGE-ASSEMBLAGE") los en verwijder de remdraaipuntbuis (item 1, "AANDRIJFLINKAGE-ASSEMBLAGE").
6. Verwijder de gespleten aandrijfas en kussenbloklagers (items 1 en 2) van het frame.
7. Tap het hydraulische vloeistofreservoir af of gebruik plastic pluggen om de vier hydraulische slangen af te sluiten wanneer ze van de transmissies worden verwijderd. Verwijder het transmissiefilter van de linker transmissie en twee hydraulische slangen van elke transmissie.
8. Ondersteun de Gemini-aandrijfassemblage en verwijder vier bouten van de middenbevestiging (item 19, "AANDRIJFAUTOMAAT") naar het tractorframe. Verwijder twee bouten van elke transmissie-eindaandrijving naar het frame en laat de Gemini-aandrijfassemblage uit het frame zakken.

Keer de procedure om om de Gemini-aandrijfassemblage opnieuw te installeren. Installeer de vier .375-16 x 5 whiz-bouten (item 45, "AANDRIJFAUTOMAAT"), twee in elke transmissie, duw de assemblage naar de voorkant van het frame en draai de bouten vast. Installeer de vier .375-16 x I whiz-bouten in de middenbevestiging op het frame en draai ze vast tot 38 ft lb. (5,25 kg/m). Draai de vier .375-16 x 5 whiz-bouten los en draai ze opnieuw vast om voorbelasting op de tandwielkasten van de transmissies te voorkomen.

Lijn de koppelingsconnector (item 40, "AANDRIJFAUTOMAAT") opnieuw uit tot niet meer dan .05 inch uit het lood.

Nadat de installatie van de Gemini-aandrijfassemblage is voltooid, is een nieuwe afstelling van de neutraalstand noodzakelijk. Raadpleeg het gedeelte "Neutrale afstelling" voor instructies.

Als garantieservice vereist is, breng de machine dan naar uw erkende Grasshopper-dealer.

Demontage van enig onderdeel van de transmissie maakt de garantie ongeldig.

GEMINI-RIEMVERVANGING

(Zie afbeelding "AANDRIJFAUTOMAAT")

1. Verwijder de sleutel uit het contactslot.
2. Verwijder de riembeschermer (item 17).
3. Duw de riemspanner omlaag en ontspoor de riem van de bovenste katrol.
4. Verwijder twee bouten tussen de flexibele koppeling (item 41) en de koppelingsnaaf (item 40).
5. Draai twee stelschroeven in de koppelingsnaaf los en schuif deze naar voren om ruimte te maken voor het verwijderen van de riem.
6. Vervang de riem en keer de procedure om om de riem te installeren.
7. Plaats de riembeschermer terug voordat u de motor start.

PROBLEEMOPLOSSING MOTOR

Als u problemen ondervindt bij het starten van de motor, gebruik dan de volgende handleiding om mogelijke oorzaken te achterhalen.

De motor start niet:

• De accu is leeg.
• De startzekering is doorgebrand.
• De PTO-schakelaar staat op "AAN".
• De stuurhendels staan niet in de neutrale stand.
• De stuurhendelschakelaars zijn niet goed afgesteld (luister naar de "klik" van de schakelaar).
• Een losse draad of verbinding.

De motor start wel, maar slaat niet aan:

• De brandstoftank is leeg.
• De brandstofleiding of het brandstoffilter is verstopt.
• De ontstekingszekering is doorgebrand.
• Een losse draad of verbinding.

Als de bovenstaande punten het probleem niet lokaliseren, neem dan contact op met uw erkende Grasshopper-dealer voor reparatie.

De motor valt uit wanneer de stuurhendels worden ingeschakeld:

• Als de motor start en loopt, maar uitvalt wanneer een van beide stuurhendels wordt ingeschakeld, controleer dan het volgende. Zorg ervoor dat de parkeerrem is losgemaakt. De stuurhendels kunnen niet worden ingeschakeld met de parkeerrem erop. Met de contactsleutel op "AAN" en de stoelschakelaar ingeschakeld, controleer of er spanning is op de twee gele draden op de stoelschakelaar. Als er spanning is op de ene draad, maar niet op de andere, is de stoelschakelaar defect of wordt deze niet correct geactiveerd.
• Als er spanning is op beide gele draden op de stoelschakelaar, controleer dan of er spanning is op de gele draad op de parkeerremschakelaar. Als er geen spanning is, is de draad tussen de stoelschakelaar en de parkeerremschakelaar gebroken. Als er spanning is op de gele draad, controleer dan of er spanning is op de witte draad. Als er geen spanning is op de witte draad, is de parkeerremschakelaar defect en moet deze worden vervangen.

OPMERKING: Deze tests moeten worden uitgevoerd met een nauwkeurige voltmeter. Gebruik geen testlamp; de stroomsterkte in dit circuit is te laag om een testlamp goed te laten branden. Dit circuit is de aardzijde van relais A.

MOTORVERWIJDERING

Om de motor te verwijderen, koppelt u los: accu, brandstofleiding, elektrische draden van de motor, gasklep, choke en flexibele koppeling die is aangesloten op de koppelingsnaaf. Verwijder de vier motorbevestigingsbouten aan het frame en de aandrijfriemen van de motorpoelie. De motor kan nu worden opgetild. Raadpleeg uw plaatselijke erkende motordealer voor reparaties of vervangingsonderdelen.

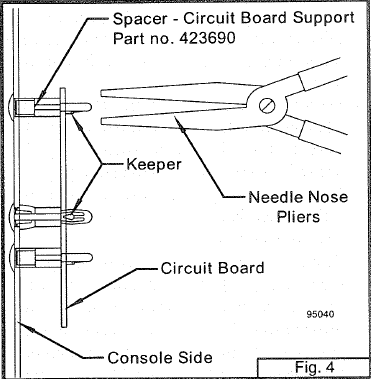

VERWIJDERING VAN DE BEDRADINGSCIRCUITPLATINE

Verwijder de circuitplatine uit de console door de borg in elk van de drie steunafstandhouders van de circuitplatine samen te drukken met een punttang (zie Fig. 4). Schuif de platine langs elke borg wanneer deze is samengedrukt.

PARKEERREMAANPASSING

(Zie Fig. 5 en afbeelding "AANDRIJFLINKAGE-ASSEMBLAGE")

Pas de rechter- en linkerrem afzonderlijk af. Koppel de rechterremkoppelingsstang (item 4) los. Pas de koppelingspen aan die aan de linkerrem is bevestigd totdat er 5 tot 6 lbs. aan de bovenkant van de handgreep moet worden getrokken om de parkeerrem in te schakelen. Afstelling van de remkoppelingsstang (item 5) kan ook vereist zijn. Sluit de rechterremkoppeling aan.

Koppel de linkerremkoppelingsstang los en pas de koppelingspen aan die aan de rechterrem is bevestigd totdat er 5 tot 6 lbs. aan de bovenkant van de handgreep moet worden getrokken om de parkeerrem in te schakelen. Sluit de linkerremkoppeling aan.

Zorg ervoor dat alle splitpennen en borgmoeren vastzitten.

KOPPELINGSVERWIJDERING / -VERVANGING

1. Verwijder de koppelingsbeschermer (item 19, "MOTORASSEMBLAGE").
2. Verwijder de koppelingsbeugel (item 28, "PTO-as & koppelingsassemblage").
3. Maak de veerspanning (item 26, "PTO-as & koppelingsassemblage") op de spanrol van de aandrijfriem los en verwijder de aandrijfriemen (item 29, "PTO-as & koppelingsassemblage").
4. Koppel de draden los van de koppeling en verwijder de middenbout (item 19, "PTO-as & koppelingsassemblage"). Schuif de koppeling terug en verwijder vervolgens de vijf zeskantbouten (item 10, "PTO-as & koppelingsassemblage") om de koppeling en de korte as samen te verwijderen.
5. Verwijder de koppeling van de korte as.
6. Keer de volgorde om om een nieuwe koppeling te installeren.

KOPPELING / REM INLOPEN

Een nieuwe koppeling, of een koppeling die drie maanden niet is gebruikt, moet worden ingelopen om de aandrijfoppervlakken te bewerken. De koppeling kan defect raken als u de volgende procedure niet uitvoert.

Zet de tractor in de neutraalstand, start de motor en laat hem stationair draaien. Schakel de koppelingsschakelaar 30 seconden in en 30 seconden uit, vijf keer met half gas en herhaal dit vijf keer met vol gas. Het tijdsinterval zorgt ervoor dat het koppelingsoppervlak kan afkoelen.

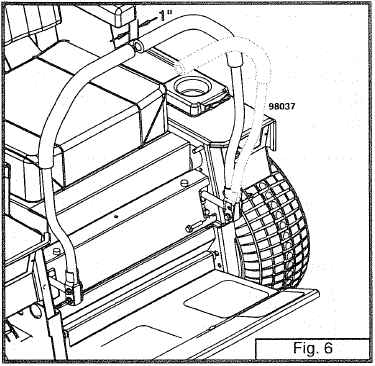

STUURHENDELAANPASSING

Om de stuurhendels af te stellen, draait u de bevestigingsbouten los waarmee de hendels aan de hendelbevestigingen zijn bevestigd. Hierdoor kunnen de hendels naar voren of naar achteren worden verplaatst (zie Fig. 6).

Zet de hendels in een comfortabele positie voor de bestuurder. Houd de hendels in een buitenwaartse positie en draai de bouten vast. De hendels moeten in de neutrale stand op één lijn liggen en een speling van één inch tussen de uiteinden van de hendels behouden. Als de hendels naar het midden mogen leunen wanneer de bevestigingsbouten worden vastgedraaid, kan speling in de bevestigingsgaten ervoor zorgen dat de hendels elkaar raken.

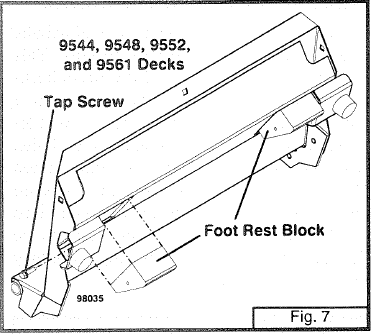

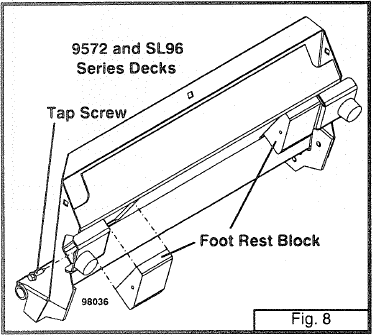

VOETSTEUNBLOKINSTALLATIE

Als u een 95-seriedek installeert, met uitzondering van het 9572-dek, op een tractor uit de 700-serie, installeer dan de voetsteunblokken met het brede uiteinde van het blok naar de voorkant gericht (zie Fig. 7).

Als u een SL96-seriedek of een 9572-dek installeert op een tractor uit de 700-serie, installeer dan de voetsteunblokken met het smalle uiteinde van het blok naar de voorkant gericht (zie Fig. 8).

TRACTIEKITINFORMATIE

Draag altijd een veiligheidsbril en gehoorbescherming bij het uitvoeren van onderhoudswerkzaamheden die letsel aan ogen of oren kunnen veroorzaken.

Lees alle veiligheidsinformatie.

TRACTIEVEERSPANNING AANPASSEN

Rek de veren niet te ver uit. Overmatige verlenging veroorzaakt gewichtsverlies aan de achterkant van de tractor. Dit kan ertoe leiden dat de bestuurder de controle over de machine verliest, vooral bij het afdalen.

Draai de stelbout (item 5, "ACHTERWIELOPTIES") aan totdat de veer 2 inch langer is dan de ontspannen lengte. Deze instelling is van toepassing op alle dekmodellen. Zorg ervoor dat het dek zich in de middelste stand bevindt voordat u het afstelt. Draai de borgmoer (item 6, "ACHTERWIELOPTIES") vast tegen het uiteinde van de veer en installeer het wiel en het spatbord.

MAAIDEK VERWIJDEREN VAN TRACTOR MET TRACTIE

Raadpleeg de handleiding van het maaidek en keer de bevestigingsprocedure om. VEREISTEN VOOR ACHTERGEWICHT

Er kan extra gewicht vereist zijn aan de achterkant van de Grasshopper-tractor wanneer een tractiekit is geïnstalleerd.

Gewichtkits zijn verkrijgbaar bij uw Grasshopper-dealer.

50 lb. (22,68 kg.) Gewicht: Onderdeelnr. 323951
Gewichtmontagekit: Onderdeelnr. 503220

Vereisten voor achtergewicht voor tractiekit

Deze grafiek is van toepassing op zowel het standaard enkele achterwiel als het optionele dubbele achterwiel.

*Roll Over Protection System
**Geen extra gewicht vereist met grasvanger

ONDERDEELLIJSTEN EN ILLUSTRATIES

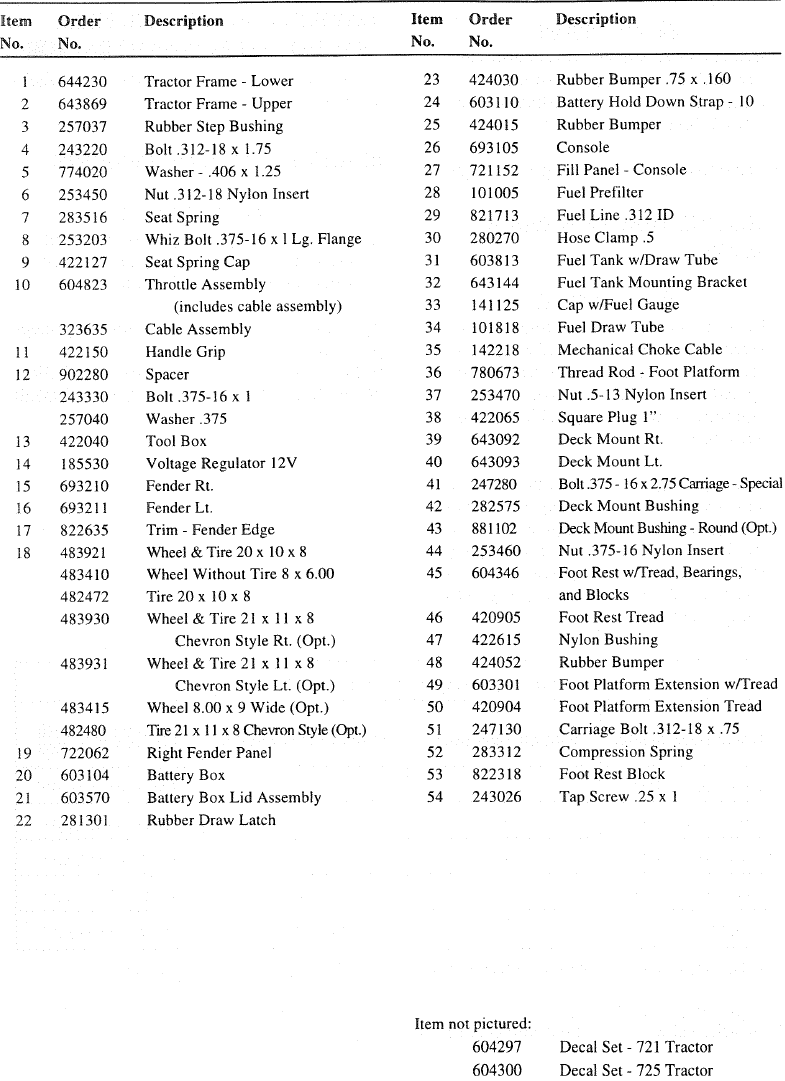

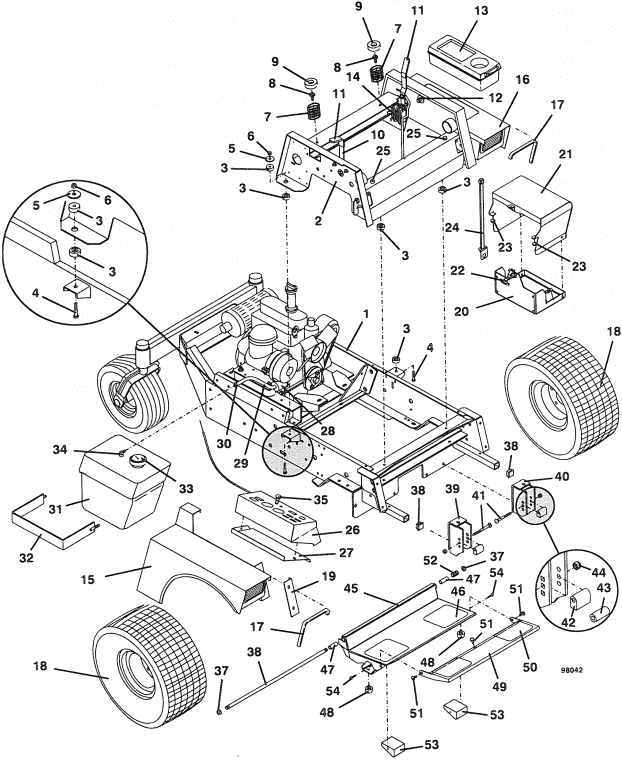

TRACTOR MONTAGE

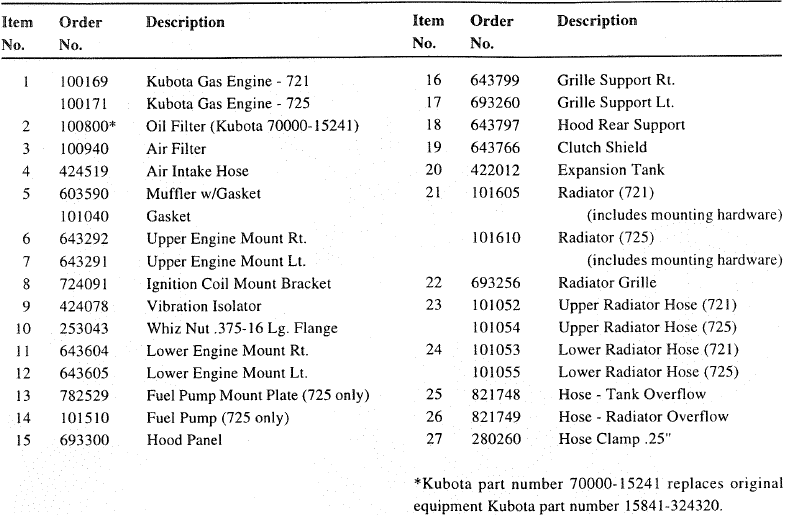

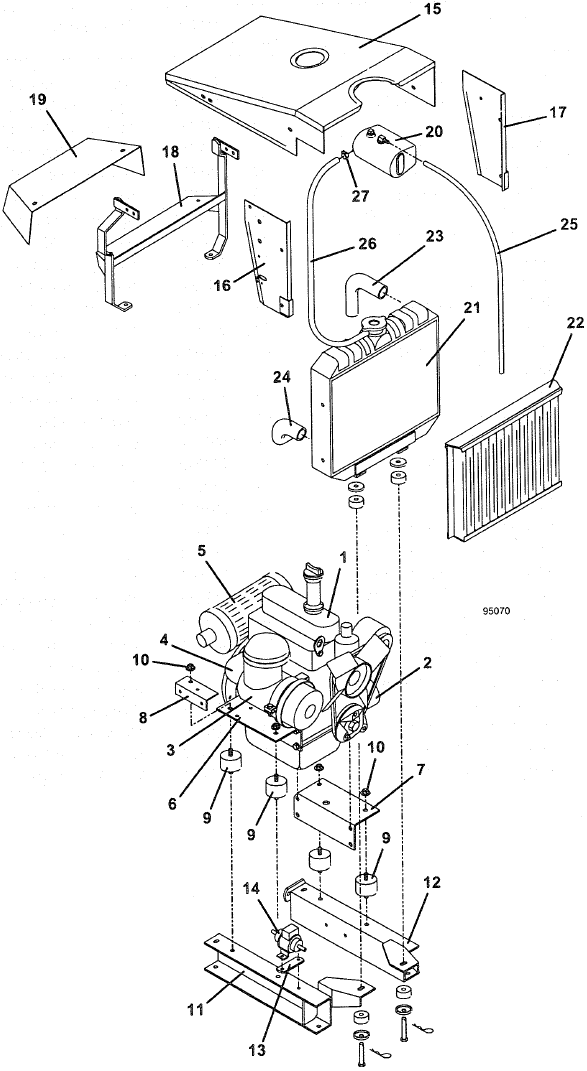

MOTOR MONTAGE

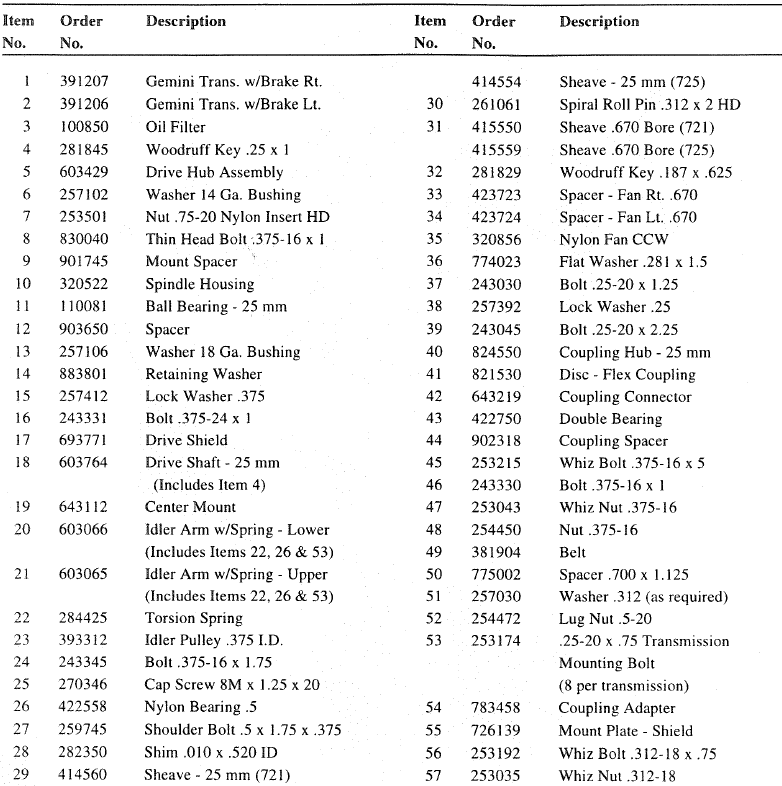

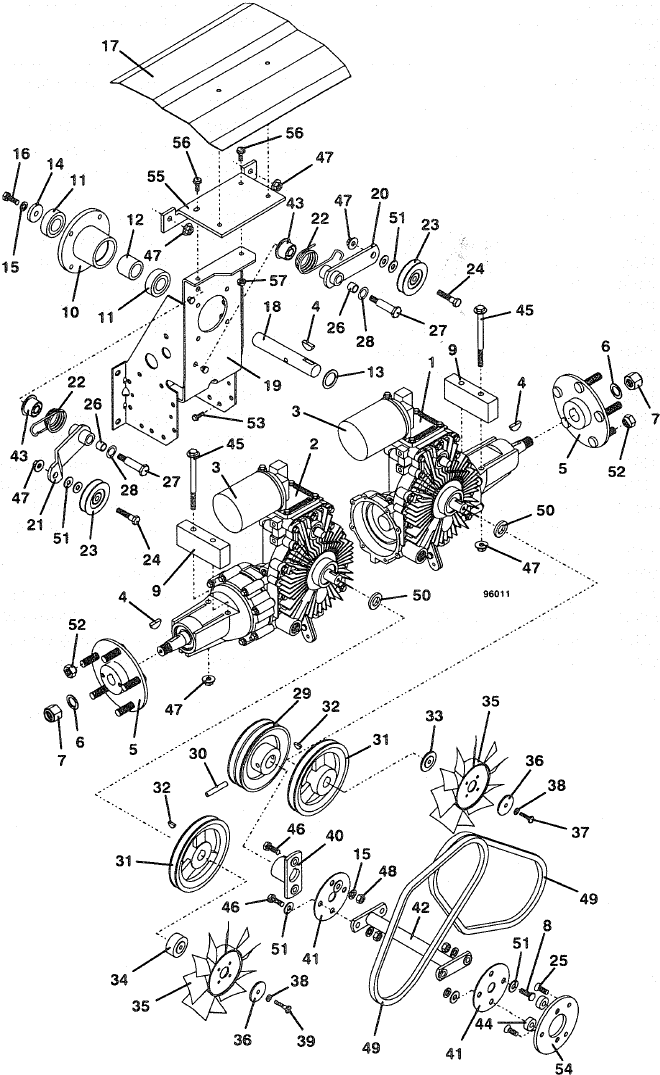

AANDRIJFMONTAGE

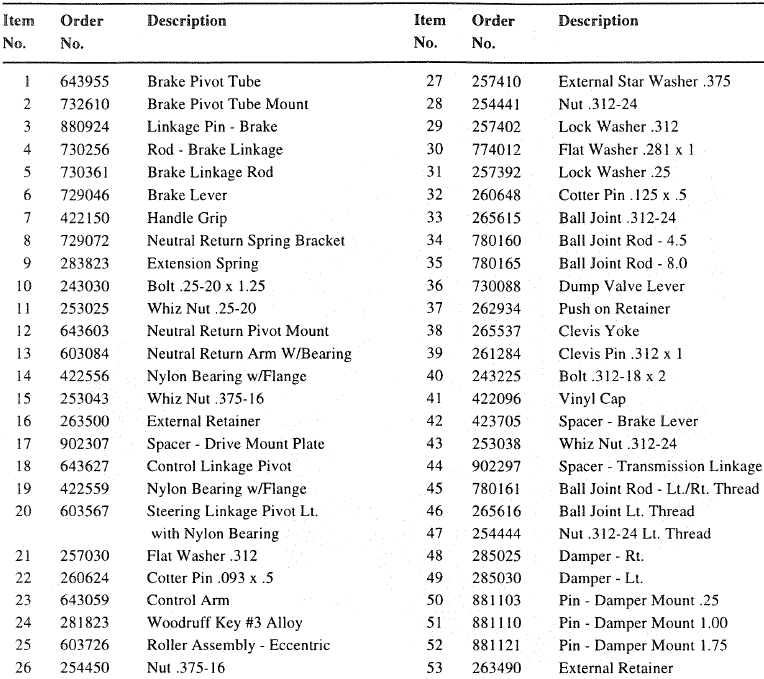

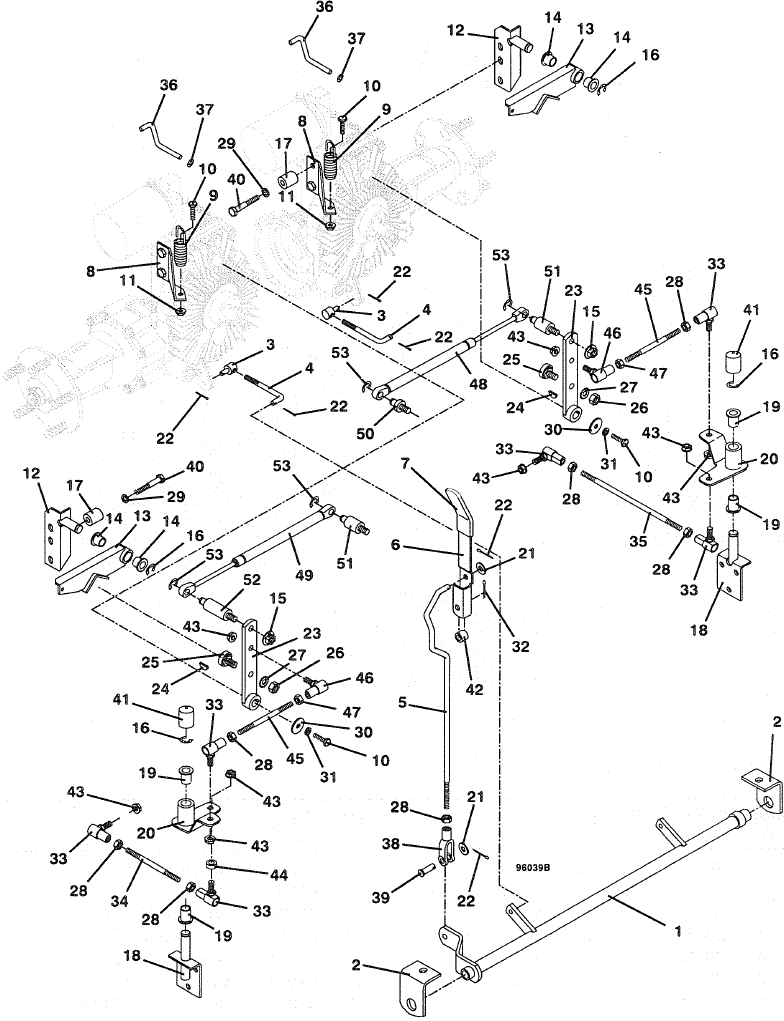

AANDRIJFSCHAKELMONTAGE

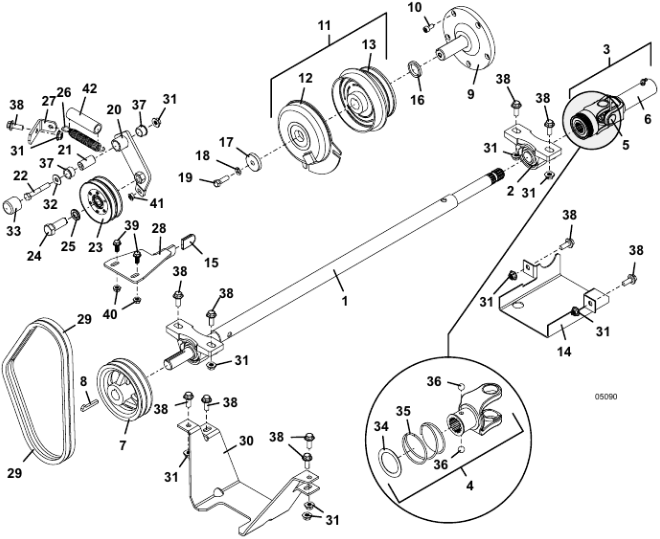

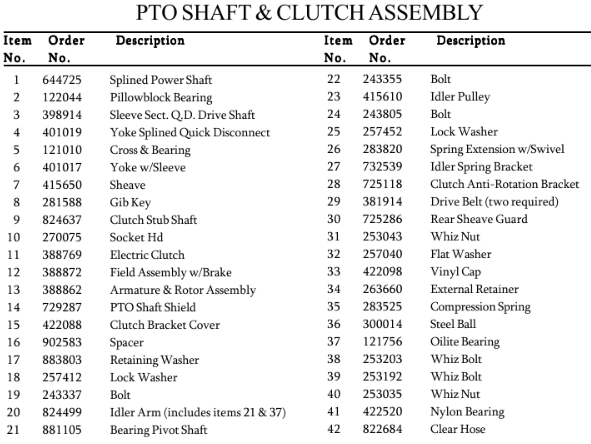

PTO Shaft & Clutch Montage

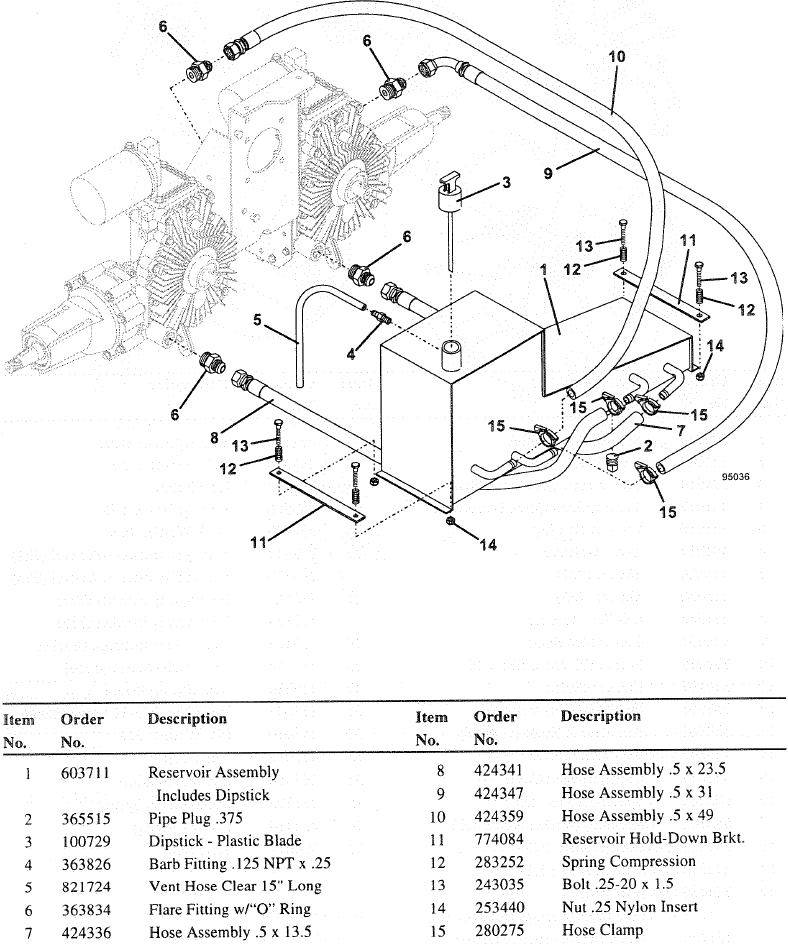

RESERVOIR & SLANGMONTAGE

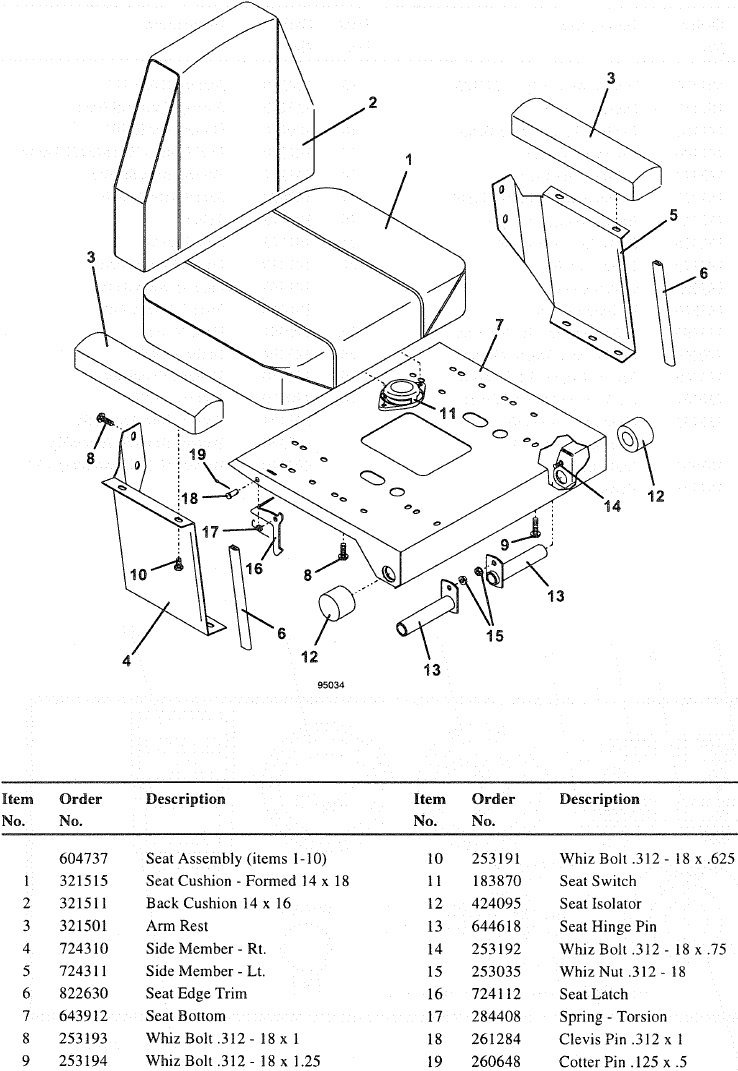

STOELMONTAGE

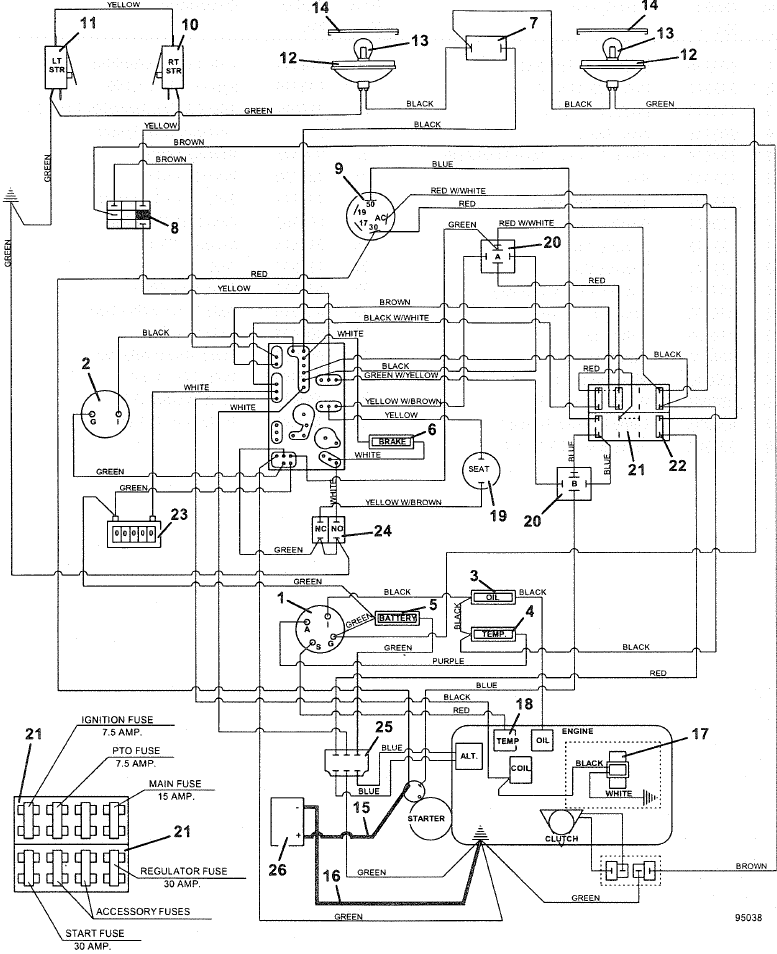

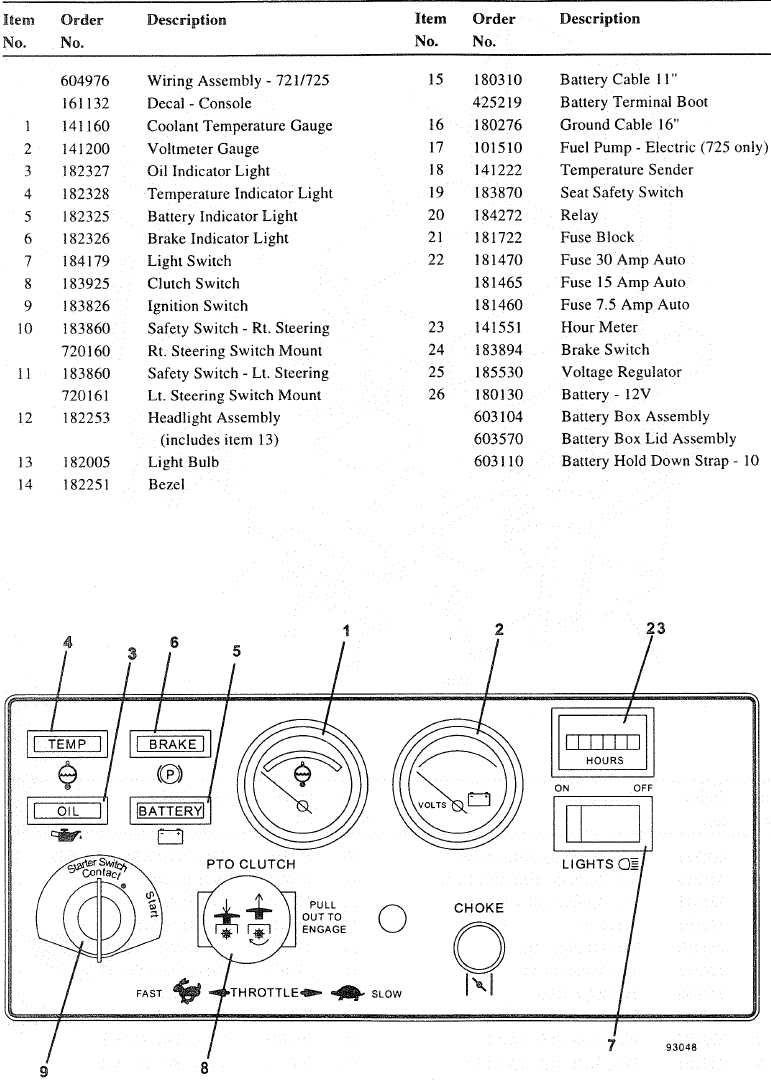

BEDRADINGSSCHEMA

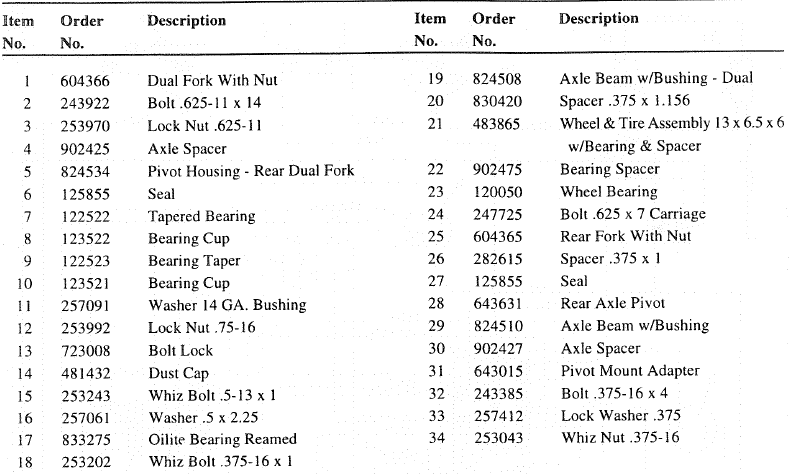

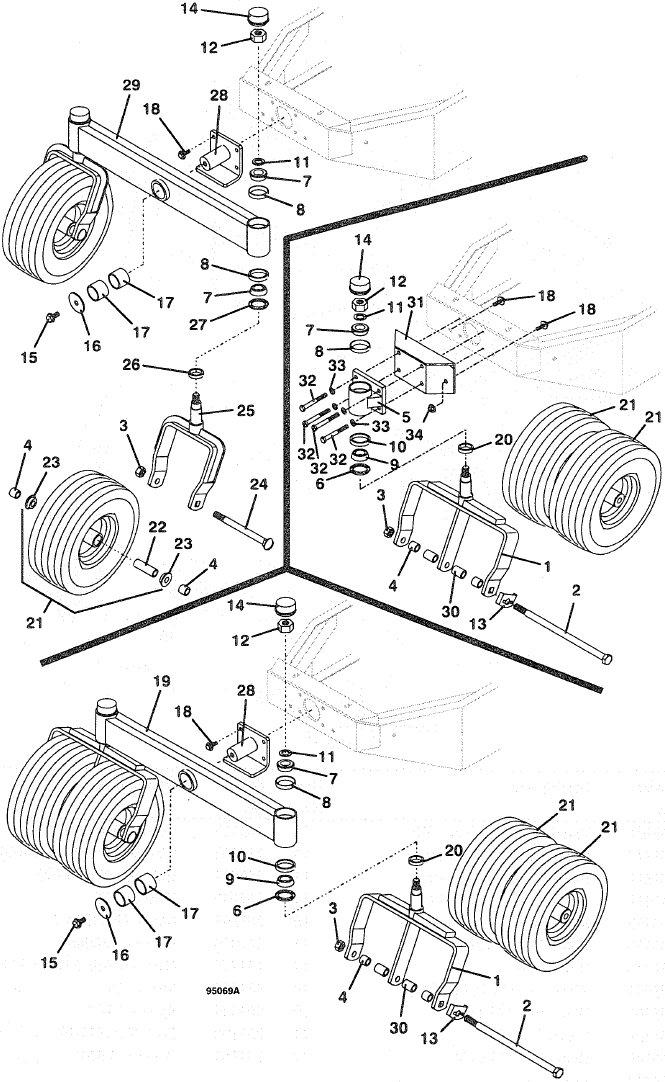

STAARTWIELOPTIES

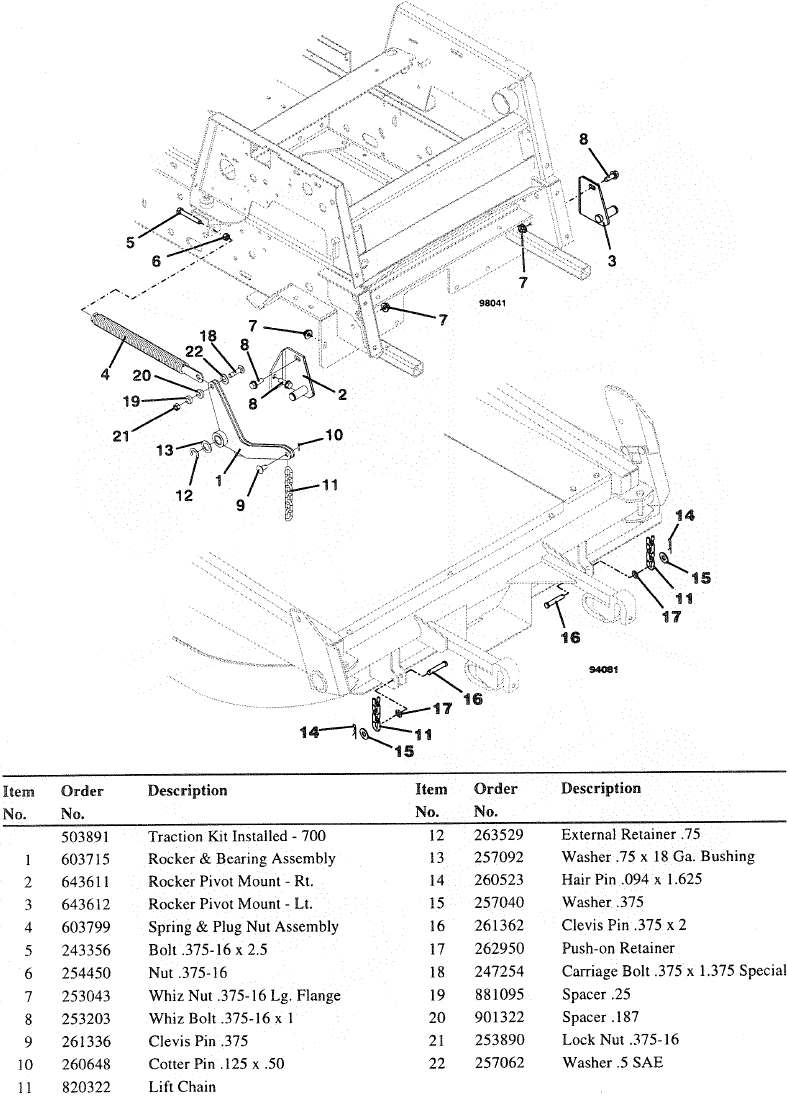

TRACTIEKIT

TEGENGEWICHT MONTAGEKIT

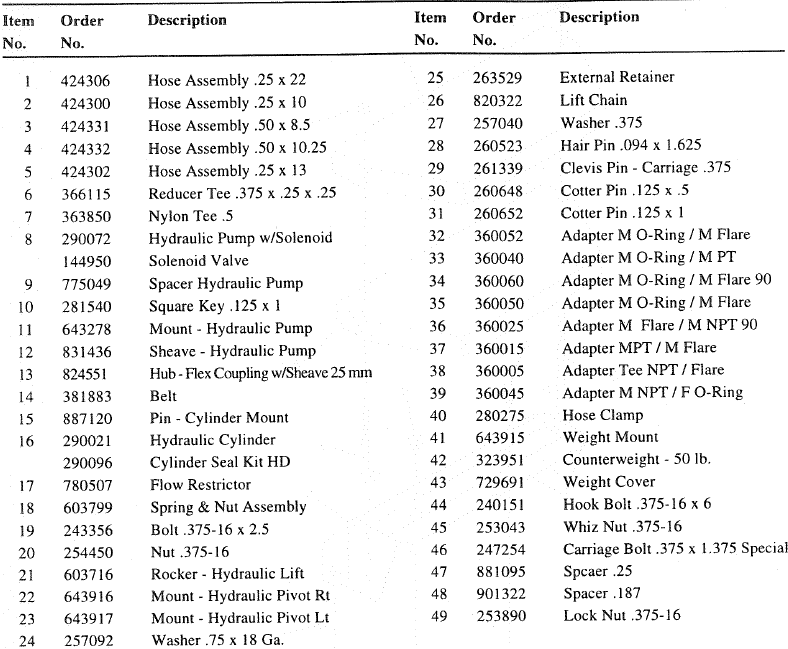

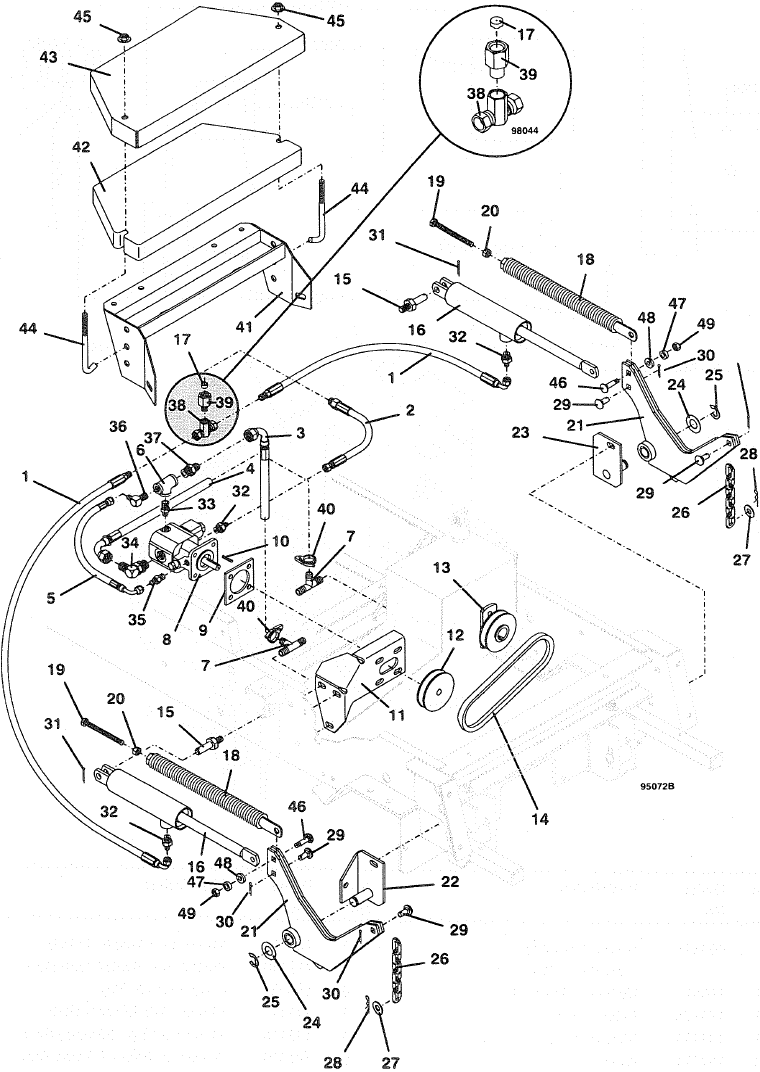

OPTIONELE HYDRAULISCHE LIFT MONTAGE

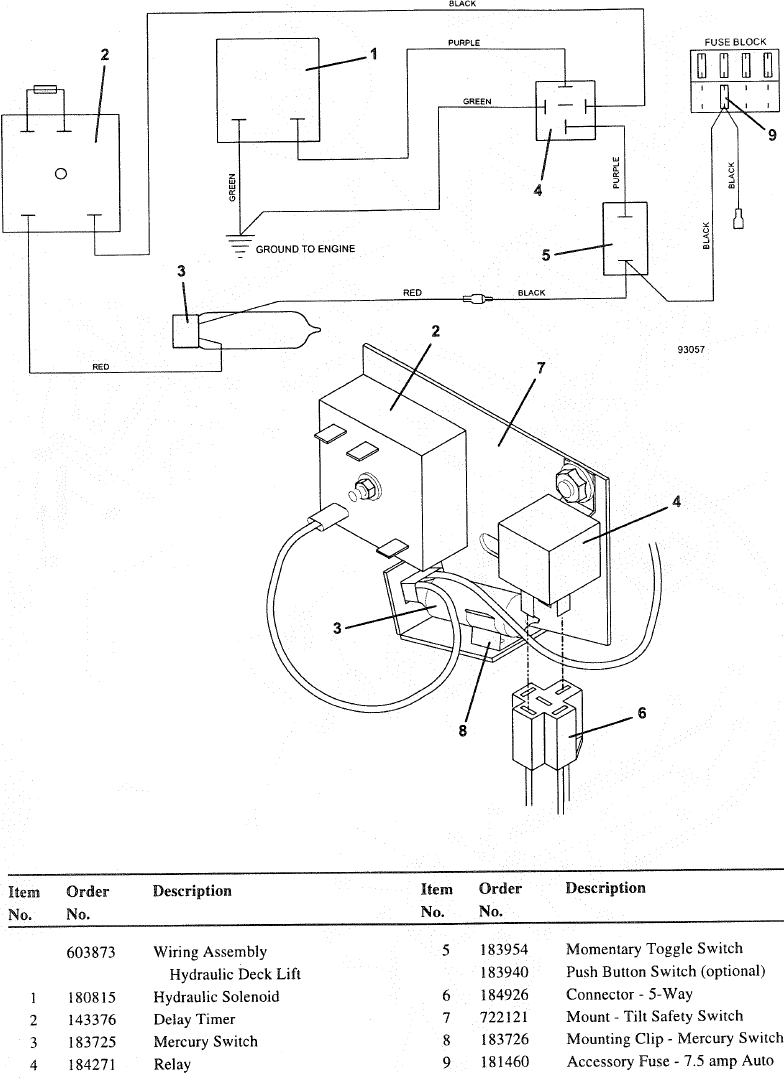

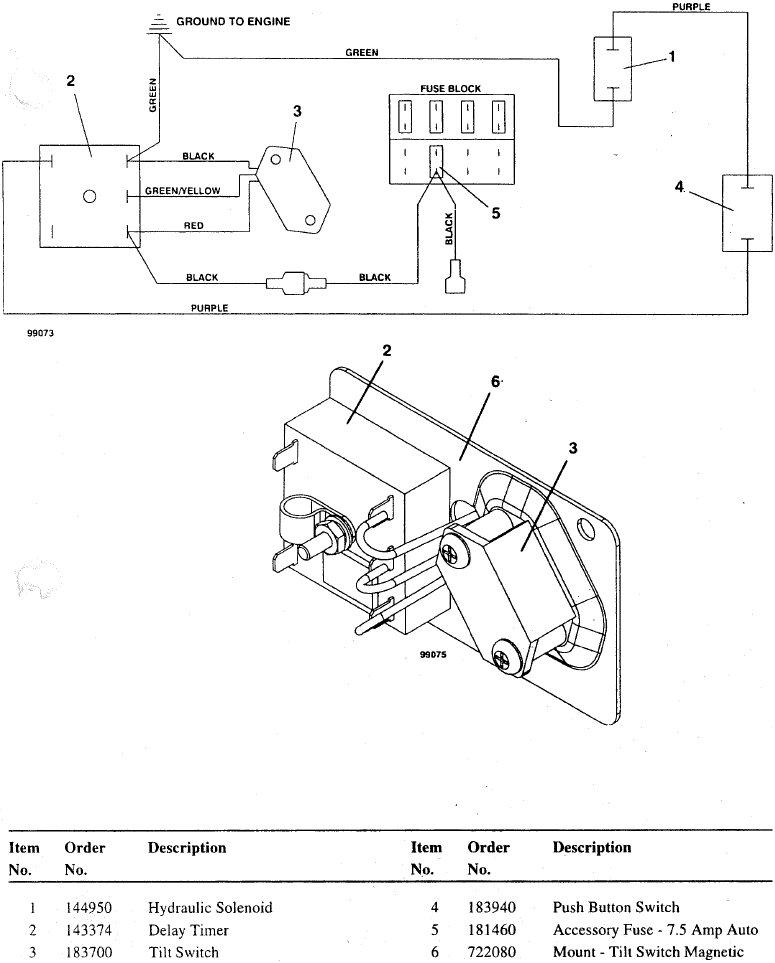

HYDRAULISCH LIFT BEDRADINGSSCHEMA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Grasshopper 721, 725 Handleiding

Beschikbare talen
