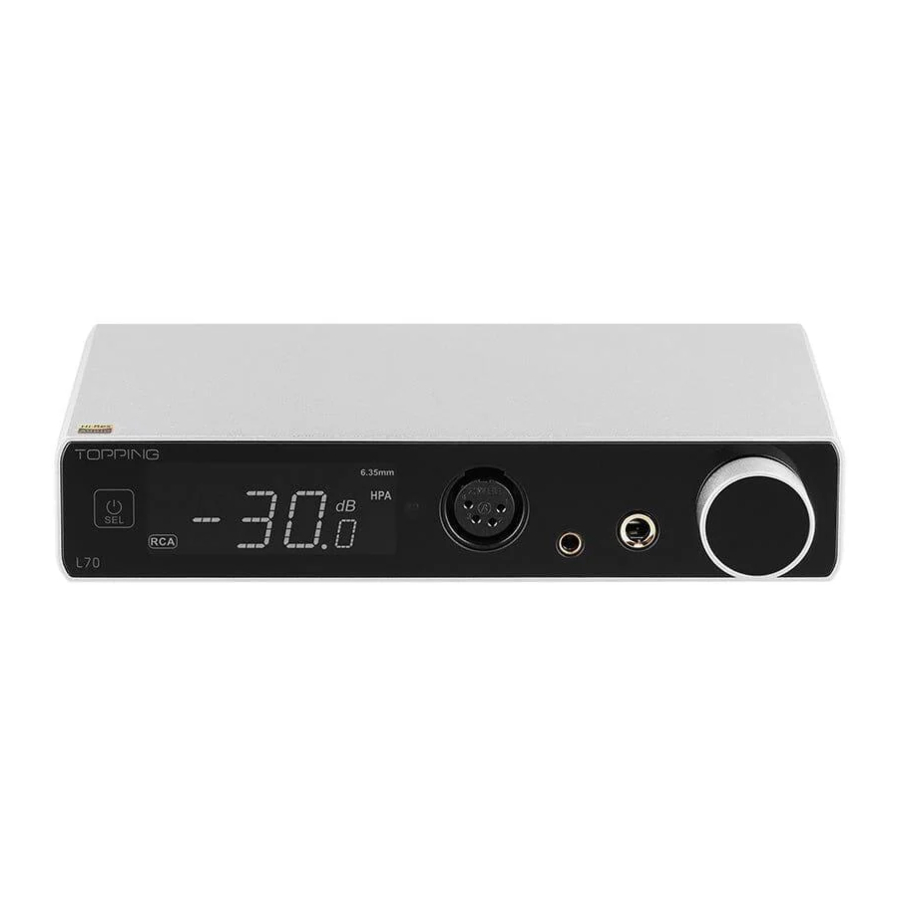

TOPPING L70, TP70A handleiding

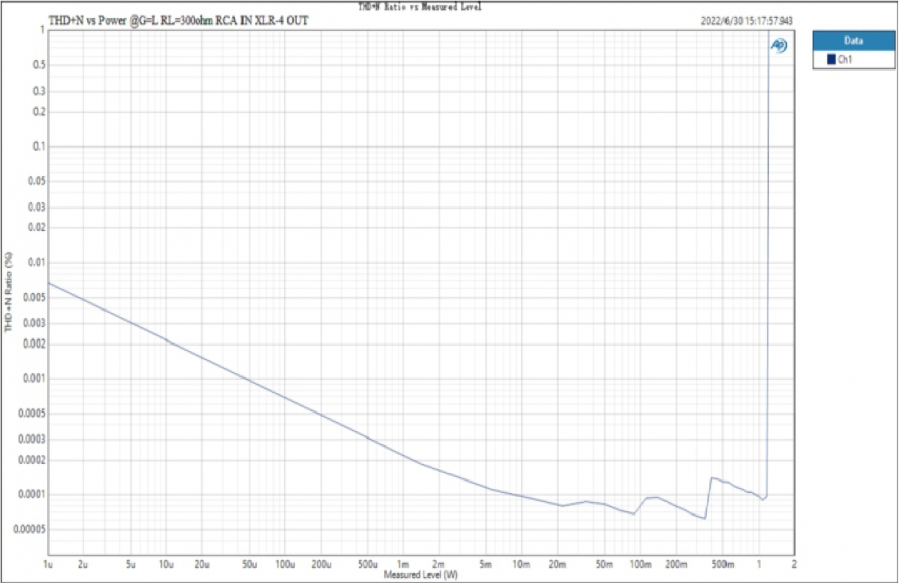

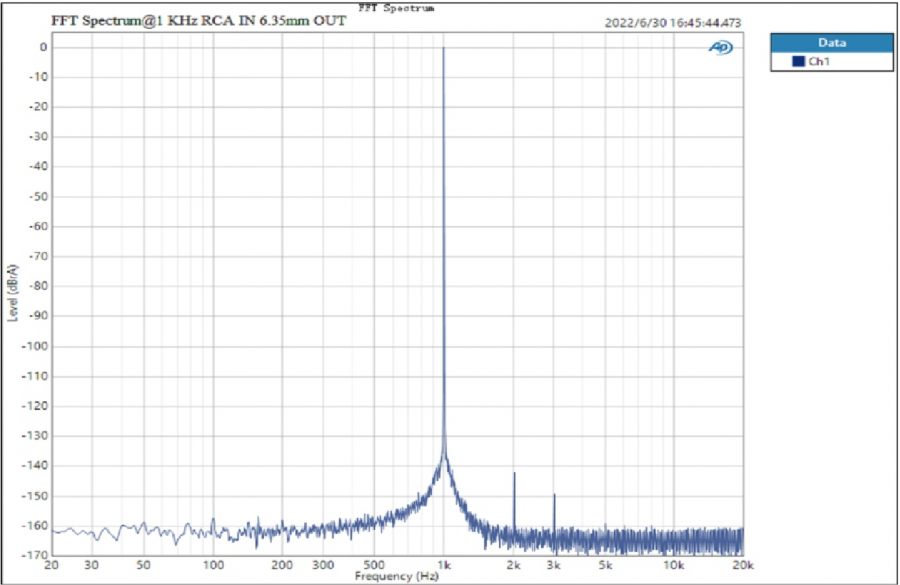

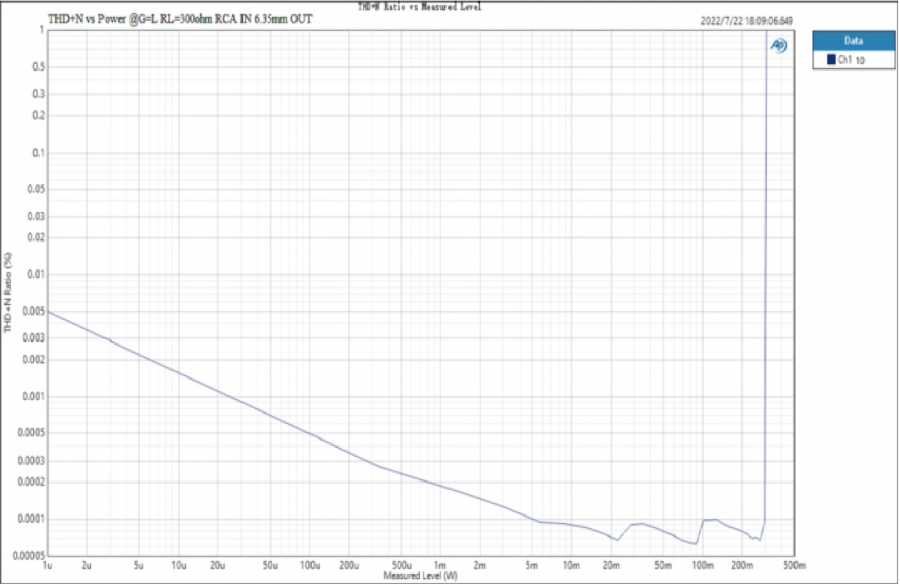

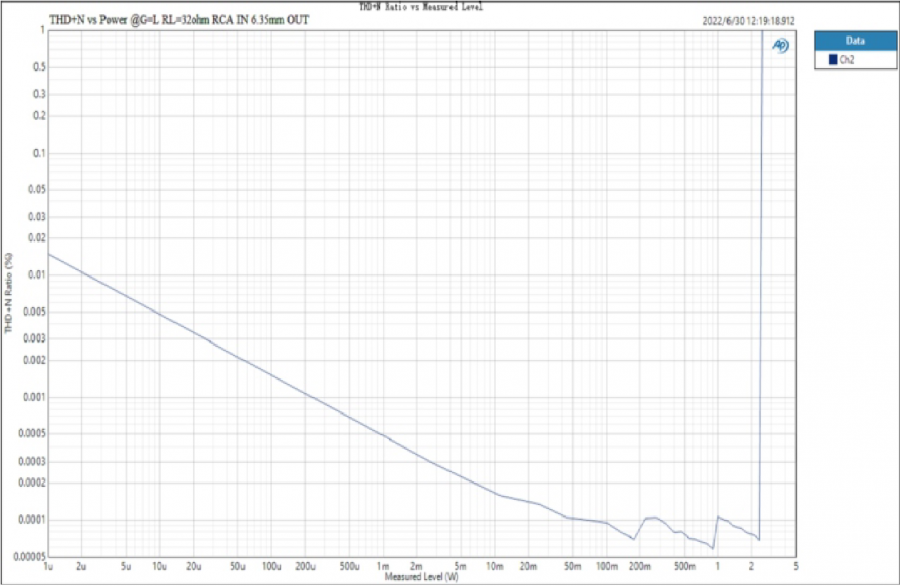

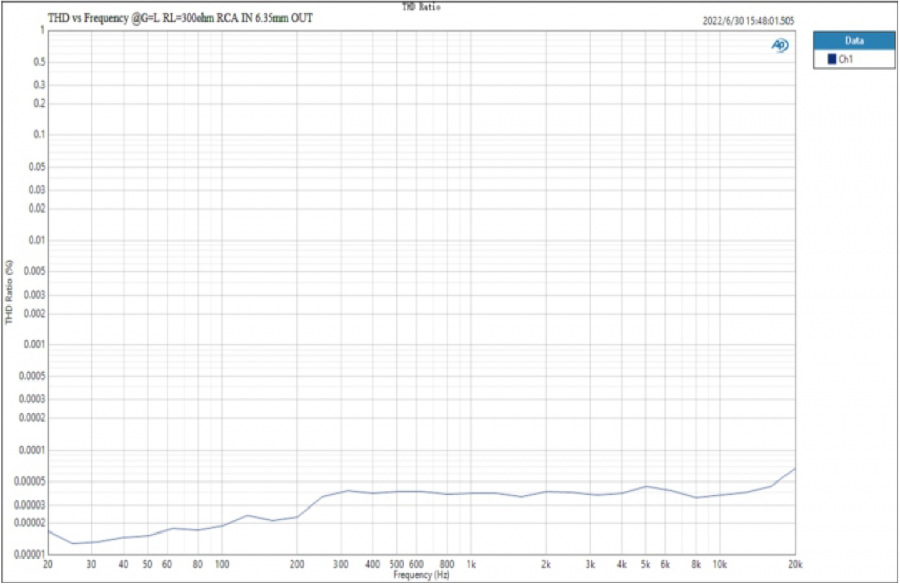

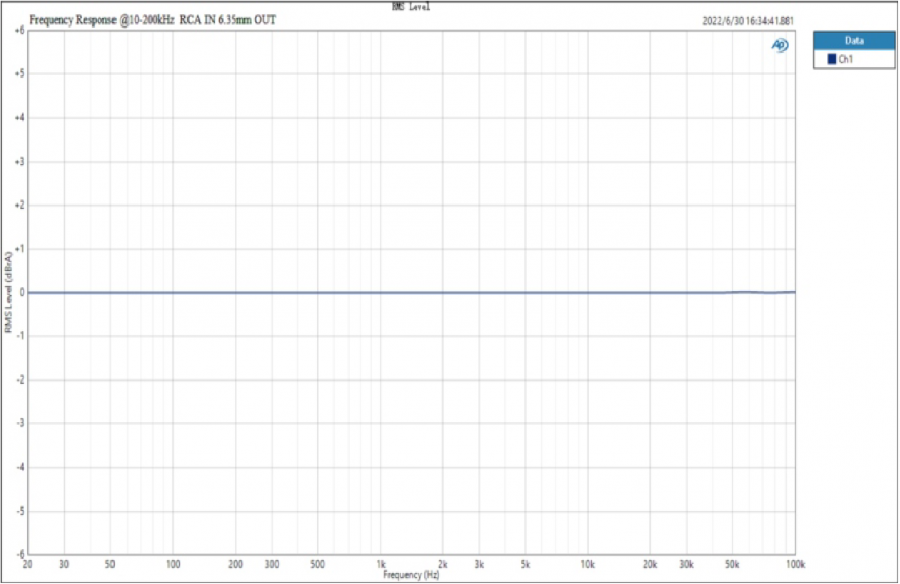

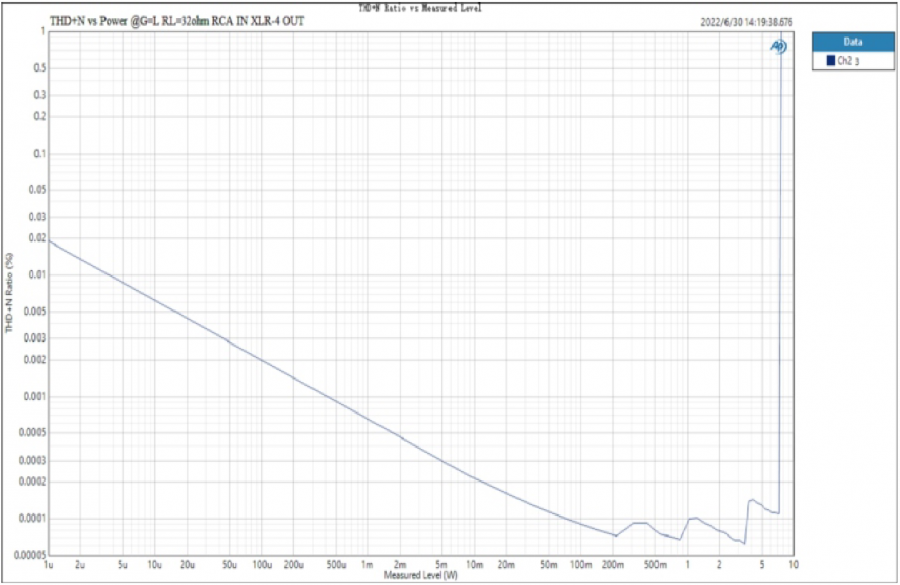

THD-verhouding en frequentiediagrammen
Attribuut
| Gemeten | 20,0 cm x 13,8 cm x 4,4 cm (Inclusief uitstekende onderdelen) |
| Gewicht | 800 g |
| Stroomingang | 100-240VAC 50Hz/60Hz |
| Versterking | L/H |
| Signaalingang | 1 x XLR (L + R) |
| 1 x RCA (L+R) | |
| Hoofdtelefoonversterkeruitgang | 1 x 6,35 mm hoofdtelefoonuitgang |
| 1 x 4-PIN-XLR hoofdtelefoonuitgang | |
| 1 x 4,4 mm hoofdtelefoonuitgang | |
| Line Out-uitgang | 1 x XLR (L+R) |
| 1 x RCA (L+R) | |
| Andere interfaces | 12V Trigger In (3,5 mm-aansluiting) |
| 12V Trigger Out (3,5 mm-aansluiting) | |
| Volumebereik | 0-99,5 (Volumestap 0,5 dB) |
| Indicator | Witte led |
| Stand-by stroomverbruik | <1,5 W |

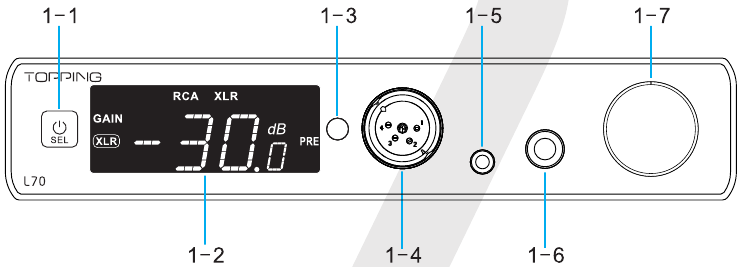

Voorpaneel
1-1 Multifunctionele aanraakknop
1-2 LED-scherm
1-3 Ontvanger voor afstandsbediening
1-4 4-PIN-XLR hoofdtelefoonuitgang*
1-5 4,4 mm gebalanceerde hoofdtelefoonuitgang
1-6 6,35 mm hoofdtelefoonuitgang
1-7 Volumeknop
*Opmerking: Beschrijving van de pindefinitie van de XLR-vrouwelijke connector
- L+
- L-
- R+
- R-

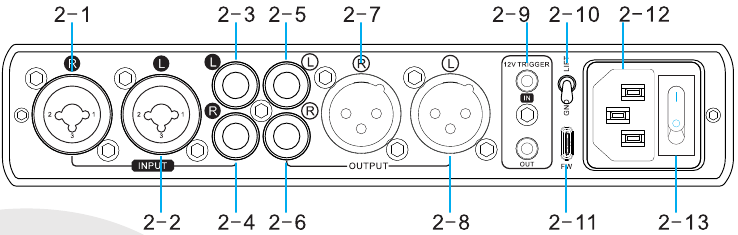

Achterpaneel
2-1 Gebalanceerde XLR+6,35 mm TRS-combo-ingang rechterkanaal*
2-2 Gebalanceerde XLR+6,35 mm TRS-combo-ingang linkerkanaal*
2-3 Enkelvoudige RCA-ingang linkerkanaal
2-4 Enkelvoudige RCA-ingang rechterkanaal
2-5 Enkelvoudige RCA-uitgang linkerkanaal
2-6 Enkelvoudige RCA-uitgang rechterkanaal
2-7 Gebalanceerde XLR-uitgang rechterkanaal#
2-8 Gebalanceerde XLR-uitgang linkerkanaal#
2-9 12V Trigger In/Out
Met de 12V Trigger In/Out kan de L70 worden geactiveerd door andere apparaten of andere apparaten activeren via een 3,5 mm minitelefoonstekkerkabel. Het aangesloten apparaat moet zijn uitgerust met een 12V Trigger In/Out om deze functie te gebruiken.
2-10 Aardingsliftschakelaar
De instelling LIFT kan de aardlus verbreken die kan optreden in een systeem met meerdere apparaten en meerdere aardingspunten. Elimineer zo het geluid dat wordt veroorzaakt door de aardlus. Houd de instelling "GND" (aarde) aan voor de beste prestaties als er geen aardlus aanwezig is.
2-11 Interface voor firmware-upgrade
Deze interface is alleen voor firmware-upgrades
2-12 Stroomingang
AC 100-240V 50Hz/60Hz
2-13 Aan/uit-schakelaar
*Opmerking: Beschrijving van de pindefinitie van de vrouwelijke XLR +6,35 mm TRS-comboconnector
Weergave
3-1 Versterkingsindicator
3-2 Ingangskanaal
3-3 Volume
3-4 Indicator voor dempen
3-5 Uitvoermodus
3-6 Uitgangskanaal

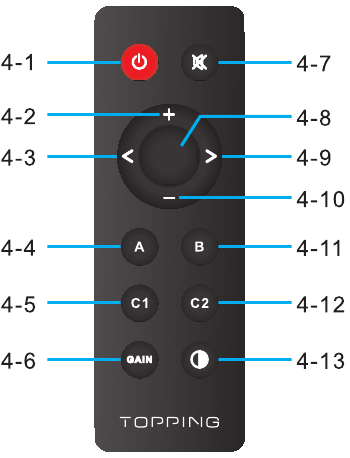

Afstandsbediening
4-1 Stand-by
4-2 Volume omhoog
4-3 Schakelen naar vorige ingang
4-4 Uitvoer alle kanalen
4-5 Gebruikersinstelling 1*
4-6 Versterkingsinstelling
4-7 Dempen
4-8 Schakelen tussen uitvoerkanalen
4-9 Schakelen naar volgende ingang
4-10 Volume omlaag
4-11 Afzonderlijke kanaaluitgangen
4-12 Gebruikersinstelling 2*
4-13 Helderheidsinstelling#
*Opmerking: houd de C1/C2-knop 3 seconden ingedrukt om het huidige programma op te slaan (inclusief ingangskanaal, uitvoerkanaal en volume), en "C1.." of "C2.." wordt weergegeven nadat het opslaan is gelukt. Druk kort op de C1/C2-knop om het bijbehorende programma te gebruiken.
#L-A heeft dezelfde helderheid als L-2. De verschillen liggen in het feit dat wanneer er na 30 seconden geen handeling is onder de L-A-modus, het scherm automatisch wordt uitgeschakeld en alleen de huidige ingang wordt weergegeven. U kunt op een willekeurige knop drukken om het scherm te laten oplichten.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download TOPPING L70, TP70A handleiding
