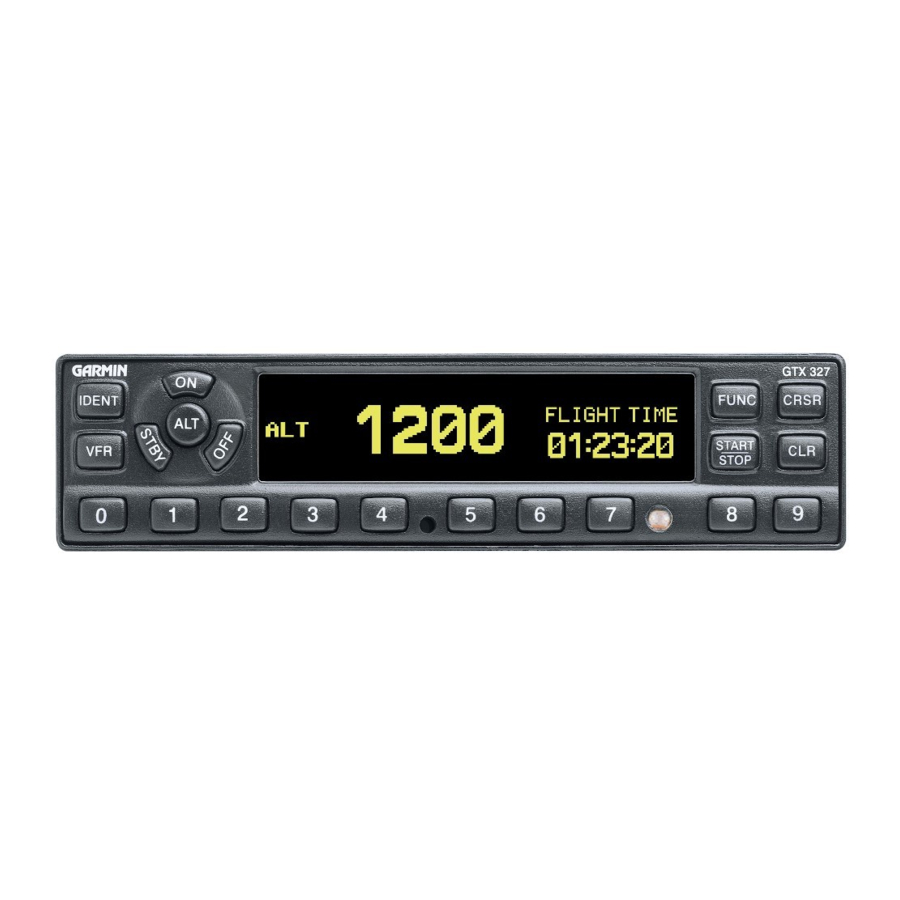

Garmin GTX 327 Handleiding

Gebruik

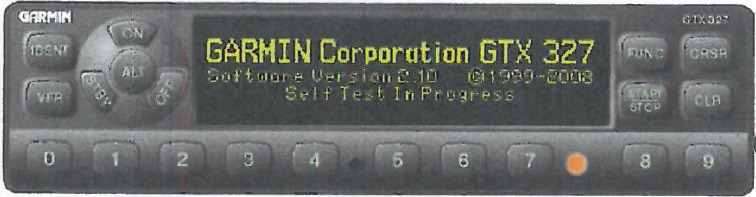

De GTX 327-transponder wordt ingeschakeld door op de toetsen STBY, ALT of ON te drukken, of door een externe avionica-hoofdschakelaar (indien van toepassing). Na het inschakelen wordt een opstartpagina weergegeven terwijl de eenheid een zelftest uitvoert. Als de eenheid een interne fout detecteert, geeft het scherm SELF TEST FAILED (Zelf test mislukt) weer.

Toetsen voor modusselectie

OFF - Schakelt de GTX 327 uit. Door op de toets STBY, ON of ALT te drukken, wordt de transponder ingeschakeld en wordt de laatst actieve identificatiecode weergegeven.
STBY - Selecteert de stand-bymodus. In de stand-bymodus beantwoordt de transponder geen enkele ondervraging.
ON - Selecteert Mode A. In deze modus beantwoordt de transponder ondervragingen, zoals aangegeven door het antwoordsymbool (). Antwoorden bevatten geen hoogte-informatie.
ALT - Selecteert Mode A en Mode C. In de ALT-modus beantwoordt de transponder identificatie- en hoogteondervragingen zoals aangegeven door het antwoordsymbool (). Antwoorden op hoogteondervragingen bevatten de standaard drukhoogte die is ontvangen van een externe hoogtebron, die niet is aangepast voor barometrische druk. De ALT-modus kan worden geselecteerd in vliegtuigen die niet zijn uitgerust met een optionele hoogte-encoder; het antwoord
signaal bevat echter geen hoogte-informatie.
Elke keer dat de functie ON of ALT wordt geselecteerd, wordt de transponder een actief onderdeel van het Air Traffic Control Radar Beacon System (ATCRBS). De transponder reageert ook op ondervragingen van vliegtuigen die zijn uitgerust met TCAS.

Codeselectie

Codeselectie gebeurt met acht toetsen (0 - 7) die 4.096 actieve identificatiecodes bieden. Door op een van deze toetsen te drukken, wordt de codeselectiesequentie gestart. Cijfers die nog niet zijn ingevoerd, worden weergegeven als streepjes. De nieuwe code wordt geactiveerd wanneer het vierde cijfer wordt ingevoerd. Door op de toets CLR te drukken, wordt de cursor terug verplaatst naar het vorige cijfer. Door op de toets CLR te drukken wanneer de cursor zich op het eerste cijfer van de code bevindt, of door op de toets CRSR te drukken tijdens de code-invoer, wordt de cursor verwijderd en de gegevensinvoer geannuleerd, waardoor de vorige code wordt hersteld. Op de toets CLR kan maximaal vijf seconden nadat de code-invoer is voltooid, worden gedrukt om de cursor terug te brengen naar het vierde cijfer. De nummers 8 en 9 worden niet gebruikt voor code-invoer, alleen voor het invoeren van een CountDown-tijd en voor het aanpassen van contrast en helderheid.

Toetsen voor andere GTX327-functies

IDENT - Door op de IDENT-toets te drukken, wordt de Special Position Identification (SPI)-puls gedurende 18 seconden geactiveerd, waardoor uw transponderantwoord wordt geïdentificeerd van andere op het scherm van de luchtverkeersleider. Het woord IDENT verschijnt gedurende deze tijd in de linkerbovenhoek van het display.

VFR -- Stelt de transpondercode in op de vooraf geprogrammeerde VFR-code die is geselecteerd tijdens de installatieconfiguratie (deze is in de fabriek ingesteld op 1200). Door nogmaals op de VFR-toets te drukken, wordt de vorige identificatiecode hersteld. Als op de VFR-toets wordt gedrukt wanneer deze is uitgeschakeld (afhankelijk van de installatieconfiguratie), verschijnt er een VFR Key Disabled-bericht om aan te geven dat er geen bewerking heeft plaatsgevonden.

FUNC - Wijzigt de pagina die aan de rechterkant van het scherm wordt weergegeven. Het display bevat luchtdrukhoogte, vluchttijd, optellen en aftellen.

START/STOP - Start en stopt de timers voor optellen, aftellen en vluchttijd.

CRSR - Start de tijdinvoer voor de afteltimer en annuleert de transpondercode-invoer.

CLR - Reset de timers voor optellen, aftellen en vluchttijd. Annuleert de vorige toetsaanslag tijdens de codeselectie en de afteltimerinvoer. Brengt de cursor binnen vijf seconden na invoer terug naar het vierde codecijfer.

8 - Vermindert het contrast en de helderheid van het display wanneer de respectieve velden worden weergegeven (afhankelijk van de installatieconfiguratie) en voert het nummer acht in de afteltimer in.

9 - Verhoogt het contrast en de helderheid van het display wanneer de respectieve velden worden weergegeven (afhankelijk van de installatieconfiguratie) en voert het nummer negen in de afteltimer in.

Functieweergave

OPMERKING: Transponderopties worden normaal gesproken ingesteld tijdens de installatie. Neem voor wijzigingen aan de GTX 327-parameters contact op met uw door Garmin geautoriseerde servicecentrum.

PRESSURE ALT: Geeft de hoogtegegevens weer die aan de GTX 327 worden geleverd in voet, honderden voet (d.w.z. vliegniveau) of meters, afhankelijk van de installatie
configuratie.

FLIGHT TIME: Geeft de vluchttijd weer, geconfigureerd tijdens de installatie als MANUAL, CLEAR of ACCUMULATE (zie Timerbediening voor meer informatie). De timer wordt bediend door de toetsen START/STOP en CLR wanneer deze is geconfigureerd als Manual.

COUNT UP TIMER: Bediening met de toetsen START/STOP en CLR.

COUNT DOWN TIMER: Bediening met de toetsen START/STOP, CLR en CRSR. De initiële afteltijd wordt ingevoerd met de toetsen 0 - 9.

CONTRAST: Deze pagina wordt alleen weergegeven als de handmatige contrastmodus is geselecteerd tijdens de installatieconfiguratie. Het contrast wordt bediend met de toetsen 8 en 9.

DISPLAY: Deze pagina wordt alleen weergegeven als de handmatige achtergrondverlichtingsmodus is geselecteerd tijdens de installatieconfiguratie. De achtergrondverlichting wordt bediend met de toetsen 8 en 9.

Hoogtetrendindicator

Wanneer de PRESSURE ALT-pagina wordt weergegeven, kan een pijl rechts van de hoogte worden weergegeven om aan te geven dat de hoogte toeneemt of afneemt. Er kan een van de twee pijlformaten worden weergegeven, afhankelijk van de verticale snelheidsnelheid. De gevoeligheid van deze pijlen wordt ingesteld tijdens de installatie van de transponder.

Automatische ALT/STBY-modusomschakeling

Als de GTX 327 is geconfigureerd met Automated Airborne Determination, vindt de ALT-modusselectie plaats wanneer het opstijgen wordt waargenomen. Wanneer het vliegtuig zich op de grond bevindt, selecteert en toont de transponder automatisch STBY. De transponder reageert niet op ATCRBS-ondervragingen wanneer STBY wordt aangekondigd. Wanneer een vertragingstijd is ingesteld (afhankelijk van de installatieconfiguratie), wacht de GTX 327 de opgegeven tijdsduur na de landing voordat hij overschakelt naar de STBY-modus.

ADS-B-bediening (GDL 90)

Automatic Dependent Surveillance-Broadcast (ADS-B)-technologie verbetert het situationeel bewustzijn en de vliegveiligheid. Met ADS-B-mogelijkheden worden positie-, snelheids- en koersinformatie automatisch verzonden naar andere vliegtuigen en grondstations. De GTX 327 biedt modusbediening voor de optionele GDL 90 Universal Access Transceiver (UAT) datalink. De GDL 90 biedt ADS-B-mogelijkheden.

Timerbediening

Om de vluchttimer te bedienen:

1. Druk op de FUNC-toets totdat FLIGHT TIME wordt weergegeven.
2. Als de GTX 327-vluchttimer is geconfigureerd als ACCUMULATE of CLEAR, start de timer automatisch wanneer de eenheid detecteert dat het vliegtuig in de lucht is. De timer kan bij elk opstijgen op nul worden gezet (CLEAR), de tijd blijven verzamelen bij het opstijgen (ACCUMULATE) of handmatig worden bediend (MANUAL).
3. Druk indien gewenst op START/STOP om de timer te pauzeren of opnieuw te starten.
4. Druk op CLR om de timer op nul te zetten.
5. Als de timer is geconfigureerd om automatisch te starten, wordt deze gepauzeerd wanneer de Automated Airborne Determination detecteert dat het vliegtuig zich op de grond bevindt.

Om de opteltimer te bedienen:

1. Druk op de FUNC-toets totdat COUNT UP wordt weergegeven.
2. Druk indien nodig op CLR om de opteltimer op nul te zetten.
3. Druk op START/STOP om te beginnen met optellen.
4. Druk nogmaals op START/STOP om de timer te pauzeren.
5. Druk op CLR om de timer op nul te zetten.

Om de afteltimer te bedienen:

1. Druk op de FUNC-toets totdat COUNT DOWN wordt weergegeven.
2. Druk op CRSR en gebruik de toetsen 0 - 9 om de begintijd in te stellen. Alle cijfers moeten worden ingevoerd (gebruik de 0-toets om voorloopnullen in te voeren).
3. Druk op START/STOP om te beginnen met aftellen.
4. Druk nogmaals op START/STOP om de timer te pauzeren.
5. Wanneer de afteltimer verloopt, wordt de COUNT DOWN-banner vervangen door een knipperende EXPIRED en begint de tijd op te tellen.
6. Druk op CLR om de timer terug te zetten op de oorspronkelijke tijdwaarde.

De GTX 327 moet worden uitgeschakeld voordat de vliegtuigmotor(en) worden gestart of uitgeschakeld.
OPMERKING: Neem contact op met een door Garmin geautoriseerde dealer voor software-updates.
OPMERKING: Het is de verantwoordelijkheid van de eigenaar van de GTX 327 om de juiste licenties te verkrijgen voordat hij de transponder gebruikt.
OPMERKING: De verwachte dekking van de GTX327 is beperkt tot zichtlijn. Lage hoogte of afscherming van de vliegtuigantenne door het vliegtuig zelf kan resulteren in een verminderd bereik. Het bereik kan worden verbeterd door naar een grotere hoogte te klimmen. Het is mogelijk om antenneafscherming te minimaliseren door de antenne te plaatsen waar dode hoeken alleen worden opgemerkt tijdens abnormale vlieghoudingen.

Garmin International, Inc.
1200 East 151st Street
Olathe, Kansas 66062, U.S.A.
Phone: 913/397.8200
FAX: 913/397.8282

Garmin (Europe) Ltd.
Liberty House, Bulls Copse Road
Hounsdown Business Park
Southampton, SO40 9RB, U.K.
Phone: +44/0870.8501241
FAX: +44/0870.8501251
