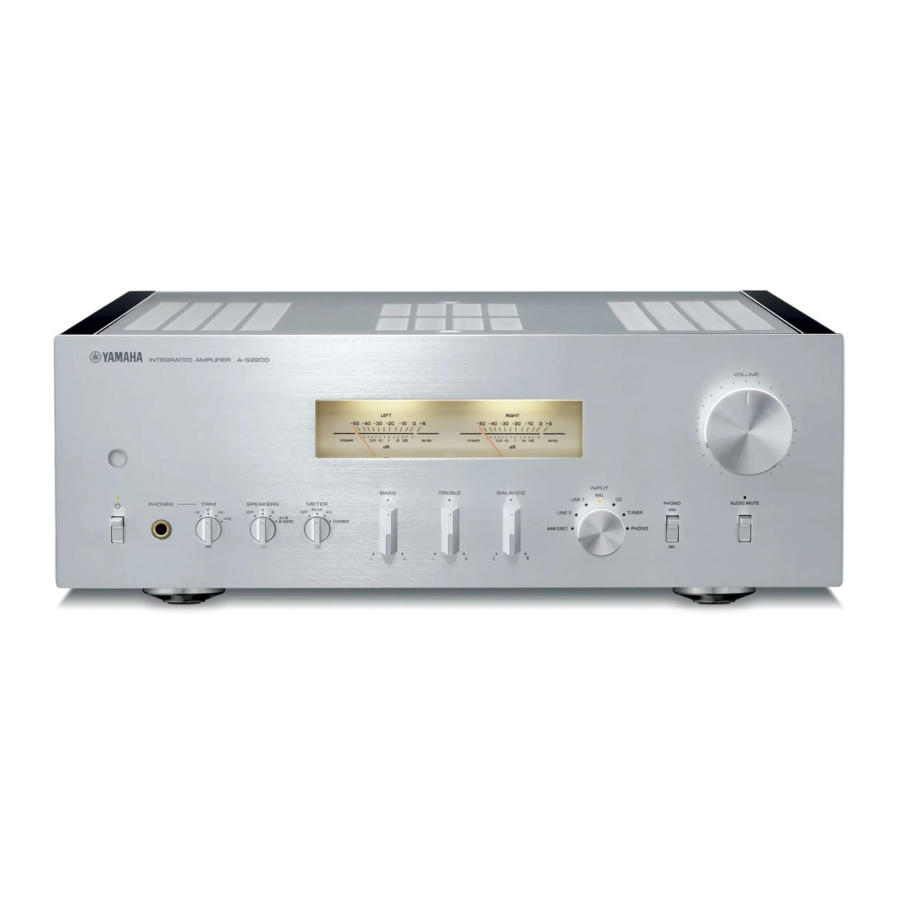

Yamaha A-S2200 Handleiding

Functies

• Zwevend gebalanceerd circuit voor eindversterker
• Volledig gebalanceerde transmissie van ingang tot uitgang
• Toonregelcircuit met een parallel volumeregelingssysteem
• Grote stroomvoorziening met vier afzonderlijke circuits
• Links-rechts symmetrisch ontwerp
• Volledig discrete phono-versterker
• Laagimpedantie, hoogwaardige hoofdtelefoonversterker

Dingen die u moet weten voordat u dit product gebruikt

Over deze handleiding

• Deze handleiding beschrijft de functies en aansluitprocedures van het apparaat.
• De illustraties in deze handleiding dienen uitsluitend ter illustratie.
• Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
•
  beschrijft voorzorgsmaatregelen die moeten worden gevolgd om de mogelijkheid van ernstig letsel of zelfs overlijden te voorkomen.
•
  beschrijft voorzorgsmaatregelen die moeten worden gevolgd om letsel te voorkomen.
• "NOTICE" (LET OP) beschrijft voorzorgsmaatregelen die moeten worden gevolgd om storingen of schade aan het product te voorkomen.
• "Note" (Opmerking) beschrijft aanvullende informatie over het product.

Meegeleverde accessoires
Controleer of de volgende accessoires in de verpakking zitten.

• Afstandsbediening
• Batterijen (AAA, R03, UM-4) (×2)
• Stroomkabel*
• Gebruikershandleiding (dit boek)
• Veiligheidsbrochure
  * Afhankelijk van het distributiegebied kunnen er meerdere stroomkabels in de verpakking zitten. Gebruik de kabel die geschikt is voor uw stopcontact.

Namen en functies van onderdelen

Dit gedeelte geeft een overzicht van de namen en beschrijft de functie van verschillende onderdelen op de voor- en achterpanelen en de afstandsbediening.

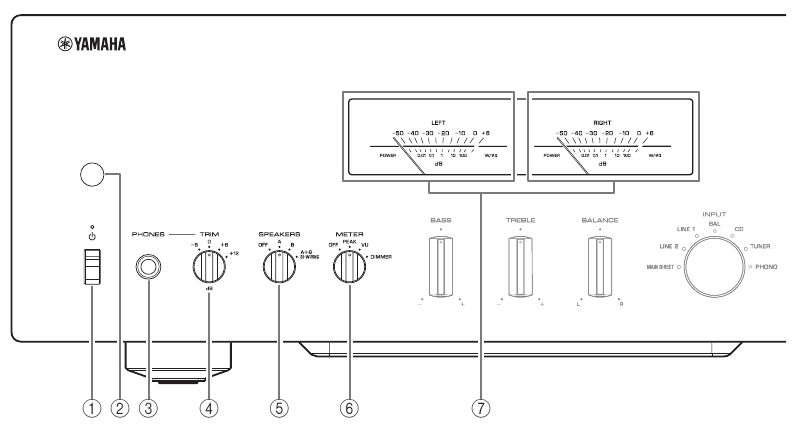

Voorpaneel

1. (Stroom)schakelaar/indicator

(Stroom)schakelaar	Stroomstatus	Indicator
Omhoog positie	Aan	Fel verlicht
	Stand-by	Gedimd verlicht
Omlaag positie	Uit	Uit

Terwijl de (Stroom)schakelaar in de omhoog positie staat, drukt u herhaaldelijk op de AMP-toets op de afstandsbediening om de stroom van het apparaat te schakelen tussen aan en stand-by modus. Daarnaast gaat het apparaat onder een van de volgende voorwaarden naar de stand-by modus.

• Als de functie Auto Power Standby is ingeschakeld.
• Als u de stroom uitschakelt naar een apparaat dat is ingesteld om verbinding met dit apparaat te activeren.

LET OP
Als u van plan bent het apparaat gedurende langere tijd niet te gebruiken, moet u de stekker uit het stopcontact halen. Zelfs als de stroom is uitgeschakeld, blijft er een minimale hoeveelheid elektrische stroom naar het apparaat lopen.

Opmerking

• Nadat u het apparaat hebt ingeschakeld, duurt het enkele seconden voordat het apparaat geluid kan weergeven.
• Schakel de stroom naar dit apparaat niet opnieuw in binnen 10 seconden nadat de stroom is uitgeschakeld. Dit kan ruis veroorzaken.
• Terwijl het apparaat in de stand-by modus staat, zet u om de stroom naar het apparaat in te schakelen eerst de (Stroom)schakelaar in de omlaag positie om de stroom uit te schakelen en zet u vervolgens de schakelaar in de omhoog positie.
• Terwijl het apparaat in de stand-by modus staat, als u de stroomkabel uit het stopcontact haalt en deze vervolgens weer aansluit, wordt de stroom naar het apparaat ingeschakeld.

2. Afstandsbedieningssensor
   Ontvangt signalen van de afstandsbediening.
3. PHONES-aansluiting
   Sluit hier uw hoofdtelefoon aan.
   Opmerking

• Het aansluiten van de hoofdtelefoon hier heeft de volgende gevolgen:
  • Er is geen geluid hoorbaar uit de aangesloten luidsprekers.
  • Er worden geen audiosignalen uitgevoerd bij de PRE OUT-aansluitingen.
  • U kunt MAIN DIRECT niet selecteren als de ingangsbron.
• Als MAIN DIRECT is geselecteerd als de ingangsbron, worden er geen audiosignalen uitgevoerd bij de PHONES-aansluiting.

4. TRIM-schakelaar
   Schakelt de versterking van de hoofdtelefoonversterker.
   Selecteer de versterkingsinstelling die geschikt is voor uw hoofdtelefoon.
   Beschikbare versterking:
   −6 dB, 0 dB, +6 dB, +12 dB
5. SPEAKERS-schakelaar
   Schakelt sets luidsprekers die zijn aangesloten op de SPEAKERS L/R CH A- en B-aansluitingen op het achterpaneel als volgt:
   OFF: Er worden geen audiosignalen uitgevoerd van de luidsprekers.
   1. Audiosignalen worden uitgevoerd van de set luidsprekers die is aangesloten op de A-aansluitingen.
   2. Audiosignalen worden uitgevoerd van de set luidsprekers die is aangesloten op de B-aansluitingen.
      A+B BI-WIRING: Audiosignalen worden uitgevoerd van de sets luidsprekers die zijn aangesloten op de A- en B-aansluitingen. Selecteer deze positie als u van plan bent een bi-wired aansluiting te maken.
      LET OP
      [Model voor Azië]
      Als u twee sets luidsprekers (A+B) aansluit, gebruik dan de luidsprekers met een impedantie van 12Ω of hoger.
      [Andere modellen]
      Als u twee sets luidsprekers (A+B) aansluit, gebruik dan de luidsprekers met een impedantie van 8Ω of hoger.
6. METER-schakelaar
   Schakelt de meterfunctie als volgt:
   OFF: Schakelt de meterwerking en de displayverlichting uit.
   PEAK: Schakelt het metertype naar een piek niveau meter. De piek niveau meter toont het hoogste momentane niveau van een audio-uitgangssignaal.
   VU: Schakelt het metertype naar een VU-niveau meter (Volume Unit). De VU-niveau meter toont een effectieve audio-uitgangswaarde die de manier weergeeft waarop geluid wordt waargenomen door de menselijke oren.
   DIMMER: Indien geselecteerd, wijzigt de DIMMER automatisch de helderheid van het meterscherm in stappen. Wanneer u het gewenste helderheidsniveau ziet, schakelt u over naar een andere instellingsparameter om de nieuwe helderheidsinstelling te vergrendelen.
7. Meter (LEFT/RIGHT)
   Geeft het audio-uitgangsniveau van het linker- (LEFT) en rechterkanaal (RIGHT) aan.

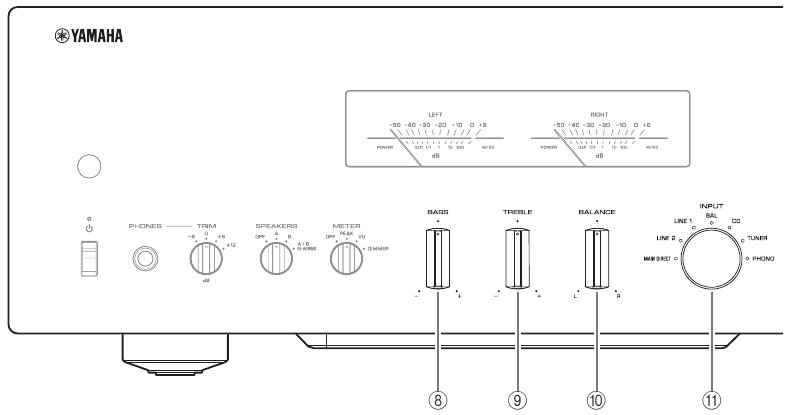

Voorpaneel

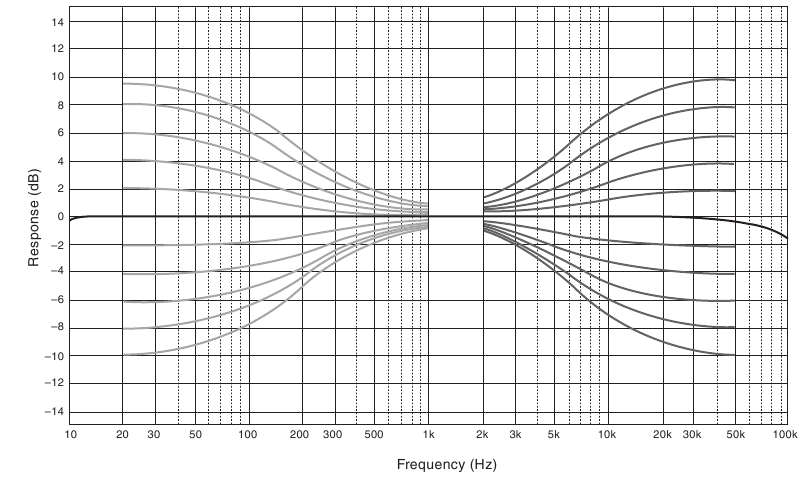

8. BASS-regelaar
   Past het volume niveau van het basbereik aan.
   Instelbaar bereik: −10 dB – 0 – +10 dB
9. TREBLE-regelaar
   Past het volume niveau van het hoge tonen bereik aan.
   Instelbaar bereik: −10 dB – 0 – +10 dB
10. BALANCE-regelaar
    Past de audio-uitgangsbalans tussen de linker- en rechterluidspreker aan om geluidsonevenwichtigheden te compenseren die worden veroorzaakt door luidsprekerlocaties of omstandigheden in de luisterruimte.

Opmerking

• Als zowel de BASS- als de TREBLE-regelaar op 0 (nul) staan, omzeilt het audiosignaal het toon regelcircuit.
• De BASS-, TREBLE- en BALANCE-regelaar instellingen hebben geen invloed op de ingangssignalen bij de MAIN IN-aansluitingen, noch op de uitgangssignalen bij de LINE 2 OUT-aansluitingen.

11. INPUT-schakelaar/indicator
    Selecteert de ingangsbron. De indicator voor de geselecteerde ingangsbron licht op. Audiosignalen van de geselecteerde ingangsbron worden uitgevoerd bij de LINE 2 OUT-aansluitingen.
    MAIN DIRECT: Selecteert het onderdeel dat is aangesloten op de MAIN IN-aansluitingen als de ingangsbron.
    LINE 1/LINE 2: Selecteert het onderdeel dat is aangesloten op de LINE 1- of LINE 2-aansluitingen als de ingangsbron.
    BAL: Selecteert het onderdeel dat is aangesloten op de BAL-ingangsaansluitingen als de ingangsbron.
    CD: Selecteert de CD-speler die is aangesloten op de CD-ingangsaansluitingen als de ingangsbron.
    TUNER: Selecteert de tuner die is aangesloten op de TUNER-ingangsaansluitingen als de ingangsbron.
    PHONO: Selecteert de draaitafel die is aangesloten op de PHONO-ingangsaansluitingen als de ingangsbron.

Opmerking

• Als MAIN DIRECT is geselecteerd als de ingangsbron, worden er geen audiosignalen uitgevoerd bij de PRE OUT-, LINE 2 OUT- of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen uitgevoerd bij de LINE 2 OUT-aansluitingen.

12. PHONO-schakelaar
    Zet deze schakelaar in de MM- of MC-positie, afhankelijk van het type magnetisch element van de draaitafel die is aangesloten op de PHONO-ingangsaansluitingen op het achterpaneel.
    Opmerking
    Voordat u het element voor de draaitafel vervangt, moet u de stroom naar dit apparaat uitschakelen.
13. Voeten
    Als het apparaat onstabiel is, past u de hoogte van de voeten naar behoefte aan door ze te draaien.
14. AUDIO MUTE-schakelaar/indicator
    Druk op deze schakelaar om het huidige volume niveau met ongeveer 20 dB te verlagen. De indicator licht op. Druk nogmaals om de audio-uitgang naar het vorige volume niveau te herstellen. De indicator wordt uitgeschakeld.
15. VOLUME-knop
    Past het volume niveau aan. Deze instelling heeft geen invloed op het uitgangsniveau bij de LINE 2 OUT-aansluitingen.
    LET OP
    Als u MAIN DIRECT selecteert als de ingangsbron voor dit apparaat, wordt het volume niveau vastgezet. Gebruik in dit geval de volume regelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen om het volume niveau aan te passen.

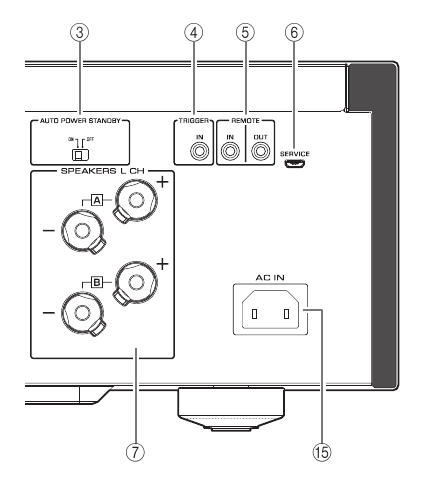

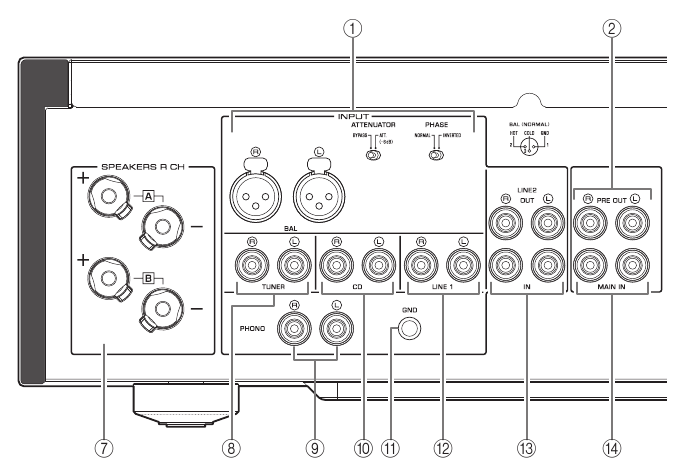

Achterpaneel

1. BAL (gebalanceerde) ingangsaansluitingen
   Opmerking
   Stel de ATTENUATOR-schakelaar en PHASE-schakelaar op de juiste wijze in voor het weergave onderdeel dat op deze aansluitingen is aangesloten.
2. PRE OUT-aansluitingen
   Opmerking

• Audiosignalen die worden uitgevoerd bij de PRE OUT-aansluitingen zijn dezelfde kanaalsignalen die worden uitgevoerd bij de SPEAKERS L/R CH-aansluitingen.
• De volgende parameterinstellingen zijn van kracht voor audiosignalen die worden uitgevoerd bij de PRE OUT-aansluitingen.
  • BASS
  • TREBLE
  • BALANCE
  • VOLUME

3. AUTO POWER STANDBY-schakelaar
   ON: Het apparaat gaat automatisch naar de stand-by modus als het is ingeschakeld en gedurende acht uur niet is bediend (functie Auto Power Standby).
   OFF: Het apparaat gaat niet automatisch naar de stand-by modus.

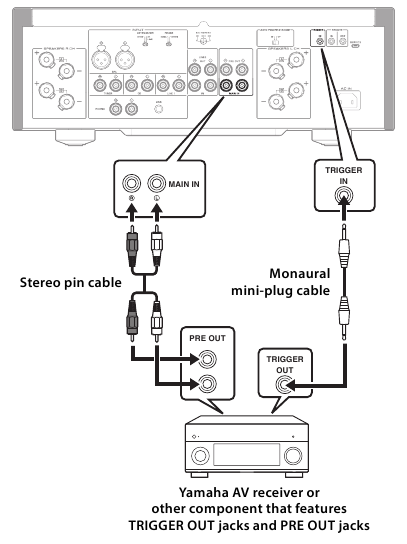

4. TRIGGER IN-aansluiting
   Sluit externe onderdelen aan die de triggerfunctie ondersteunen.

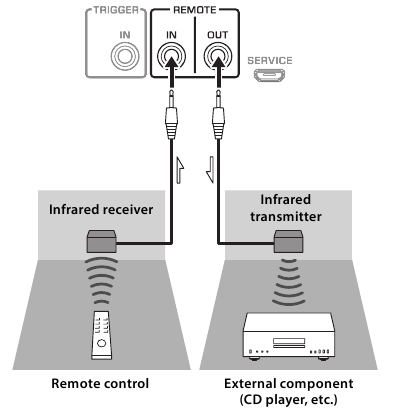

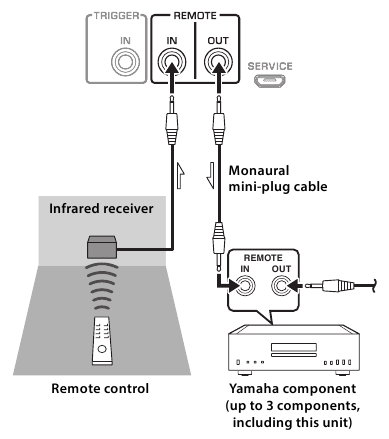

5. REMOTE IN/OUT-aansluitingen
   Sluit externe onderdelen aan die de functie op afstand ondersteunen.
6. SERVICE-aansluiting
   Deze aansluiting wordt gebruikt om het product te testen.
7. SPEAKERS L/R CH-aansluitingen
8. TUNER-ingangsaansluitingen

9. PHONO-ingangsaansluitingen
10. CD-ingangsaansluitingen
11. GND (aarde)-aansluiting
    Als u uw draaitafel op dit apparaat aansluit, aard deze dan op de GND-aansluiting. Dit kan ruis verminderen.

    Draai de GND-aansluitingsknop niet te veel los. Anders kan de knop loskomen en kan een kind deze per ongeluk inslikken.
    Opmerking
    Dit is geen veiligheidsaarde.
12. LINE 1-ingangsaansluitingen
13. LINE 2-aansluitingen
    Sluit externe componenten aan met analoge audio-in/uitgangsaansluitingen.
14. MAIN IN-aansluitingen
    Sluit externe onderdelen aan met een volume regelaar functie, zodat u dit apparaat als een eindversterker kunt gebruiken.
    LET OP
    Als u MAIN DIRECT selecteert als de ingangsbron voor dit apparaat, wordt het volume niveau vastgezet. Gebruik in dit geval de volume regelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen om het volume niveau aan te passen.
15. AC IN-aansluiting
    Sluit hier de meegeleverde stroomkabel aan.

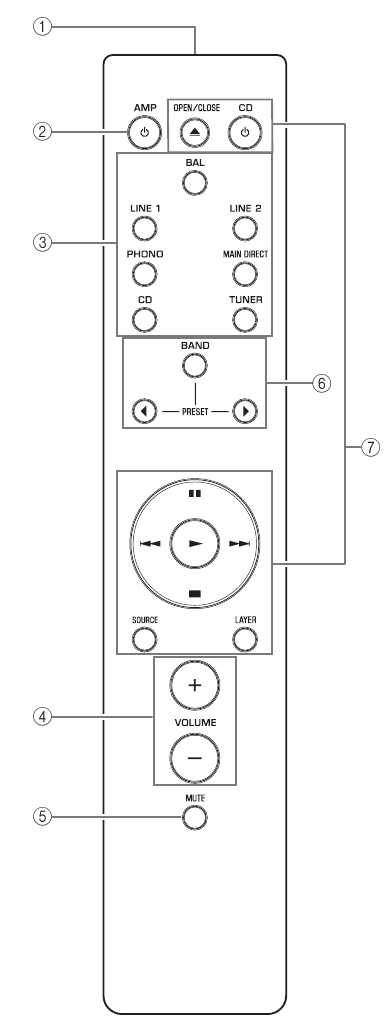

Afstandsbediening

1. Infrarood signaalzender
   Voert infrarood bedieningssignalen naar het apparaat uit.
2. AMP-toets
   Schakelt de stroom naar het apparaat in of schakelt het naar de stand-by modus.
3. Ingangsselectietoetsen
   Selecteer de ingangsbron.
   Audiosignalen van de geselecteerde ingangsbron worden uitgevoerd bij de LINE 2 OUT-aansluitingen.
   BAL: Selecteert het onderdeel dat is aangesloten op de BAL-ingangsaansluitingen als de ingangsbron.
   LINE 1/LINE 2: Selecteert het onderdeel dat is aangesloten op de LINE 1- of LINE 2-aansluitingen als de ingangsbron.
   PHONO: Selecteert de draaitafel die is aangesloten op de PHONO-ingangsaansluitingen als de ingangsbron.
   MAIN DIRECT: Selecteert het onderdeel dat is aangesloten op de MAIN IN-aansluitingen als de ingangsbron.
   CD: Selecteert de CD-speler die is aangesloten op de CD-ingangsaansluitingen als de ingangsbron.
   TUNER: Selecteert de tuner die is aangesloten op de TUNER-ingangsaansluitingen als de ingangsbron.
   Opmerking

• Als MAIN DIRECT is geselecteerd als de ingangsbron, worden er geen audiosignalen uitgevoerd bij de PRE OUT-, LINE 2 OUT- of PHONES-aansluitingen.
• Als LINE 2 is geselecteerd, worden er geen audiosignalen uitgevoerd bij de LINE 2 OUT-aansluitingen.

4. VOLUME +/- toetsen
   Pas het volume niveau aan. Deze instelling heeft geen invloed op het uitgangsniveau bij de LINE 2 OUT-aansluitingen.
   LET OP
   Als u MAIN DIRECT selecteert als de ingangsbron voor dit apparaat, wordt het volume niveau vastgezet. Gebruik in dit geval de volume regelaar op de externe versterker die is aangesloten op de MAIN IN-aansluitingen om het volume niveau aan te passen.
5. MUTE-toets
   Druk op deze toets om het huidige volume niveau met ongeveer 20 dB te verlagen. Druk nogmaals op de toets om het vorige volume niveau te herstellen.
6. Tuner bedieningstoetsen
   Bedien de functies van een aangesloten Yamaha-tuner. Raadpleeg voor meer informatie de handleiding van uw tuner.
7. CD-speler bedieningstoetsen
   Bedien de functies van een aangesloten Yamaha CD-speler. Raadpleeg voor meer informatie de handleiding van uw CD-speler.
   OPEN/CLOSE (OPENEN/SLUITEN)-toets: Opent of sluit de schijflade van een aangesloten CD-speler.
   CD-toets: Schakelt de stroom naar een aangesloten CD-speler in of schakelt deze over naar de stand-by modus.
   (Afspelen): Start de weergave van de CD-speler.
   (Pauze): Pauzeert de weergave van de CD-speler. Druk op of om de weergave te hervatten.
   (Stoppen): Stopt de weergave van de CD-speler.
   (Overslaan): Gaat naar het volgende nummer of keert terug naar het begin van het huidige nummer.
   SOURCE-toets: Selecteert de bron die op de CD-speler moet worden afgespeeld. De afspeelbron verandert telkens wanneer op deze toets wordt gedrukt.
   LAYER-toets: Schakelt de afspeellaag van een hybride super audio CD tussen "Super audio CD" en "CD".
   Opmerking
   Sommige Yamaha-tuners of CD-spelers ondersteunen mogelijk niet de tuner- of CD-speler bedieningstoetsen.

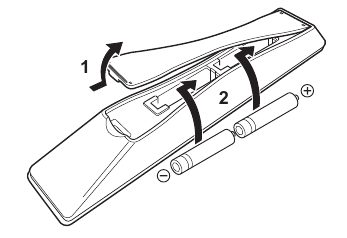

Batterijen in de afstandsbediening plaatsen

1. Verwijder het deksel van het batterijcompartiment.
2. Plaats twee batterijen (AAA, R03, UM-4) volgens de polariteitsmarkeringen (+ en −) aan de binnenkant van het batterijcompartiment.

3. Plaats het deksel van het batterijcompartiment terug.


De afstandsbediening bedienen

Bedien de afstandsbediening binnen het onderstaande bereik door deze te richten op de afstandsbedieningssensor op het voorpaneel van het apparaat.

Aansluitingen

In dit gedeelte wordt uitgelegd hoe u het apparaat aansluit op luidsprekers en audiobroncomponenten.

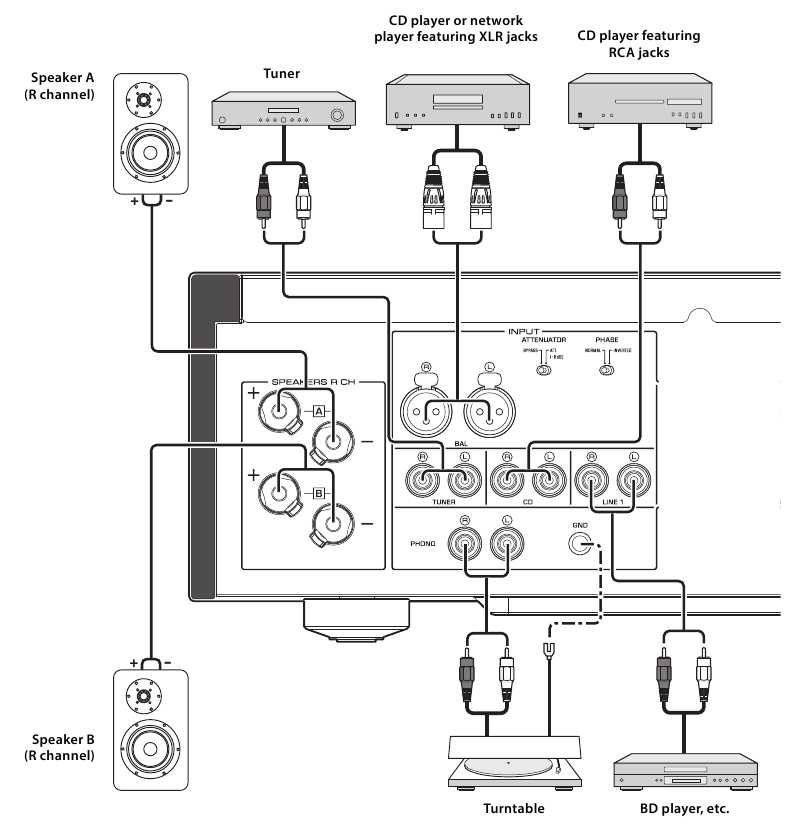

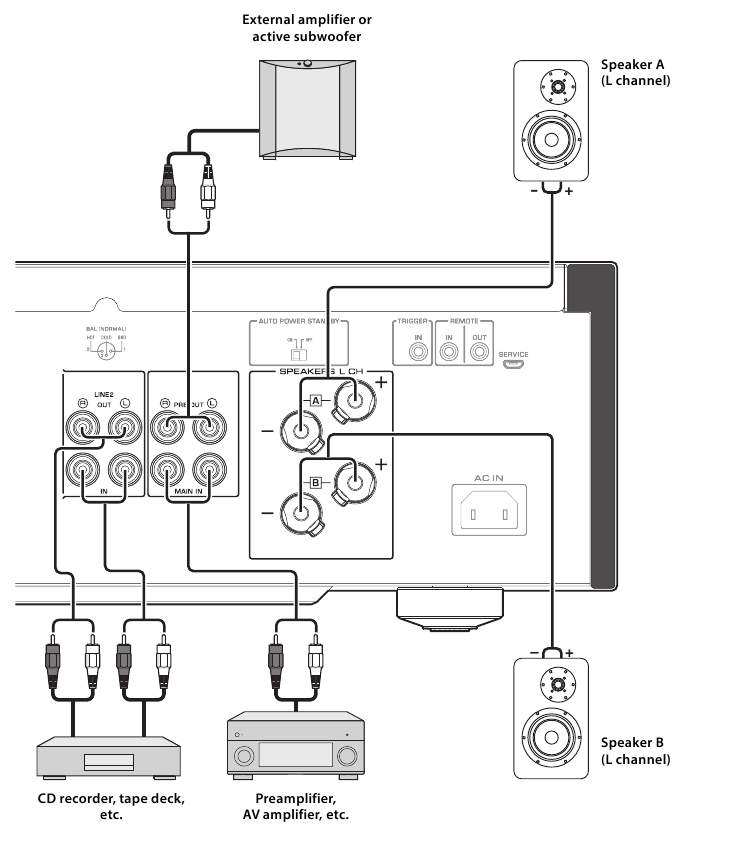

Aansluitschema

Zorg ervoor dat u alle aansluitingen hebt voltooid voordat u de stroomkabel in een stopcontact steekt.

LET OP
Als een component is aangesloten op de MAIN IN-aansluitingen, wordt het volumeniveau van het apparaat vastgezet. Sluit daarom geen cd-speler of andere componenten die geen volumeregeling hebben aan op de MAIN IN-aansluitingen. Anders kan er een hard geluid worden weergegeven, wat kan leiden tot een storing van het apparaat of schade aan de luidsprekers.

Opmerking

• Omdat deze eindversterker van het zwevende gebalanceerde type is, zijn de volgende aansluitingen niet mogelijk.
  • Aansluiten tussen twee "+"-polen (of twee "−"-polen) van het linker- en rechterkanaal (Fig. 1).
  • Elke "−"-pool van de linker- en rechterkanalen van het apparaat aansluiten op de luidsprekers van het tegenovergestelde kanaal (kruisaansluiting, Fig. 2).
  • De linker-/rechterkanaal "−"-polen verbinden (of ze per ongeluk in contact laten komen) met het metalen deel van het achterpaneel van dit apparaat.

• Sluit geen actieve subwoofer aan op de SPEAKERS L/R CH-polen. Sluit de subwoofer aan op de PRE OUT-polen van het apparaat.

Luidsprekers aansluiten

Luidsprekerkabels gebruiken

1. Verwijder ongeveer 10 mm isolatie van het uiteinde van elke luidsprekerkabel en draai de blootliggende draden stevig in elkaar om kortsluiting te voorkomen.

2. Draai de knop op elke luidsprekerpool los en steek vervolgens de blanke draad in het zijgat op de pool.

3. Draai de knop vast.


• Maak de knop niet te los. Anders kan de knop loskomen en kan een kind deze per ongeluk inslikken.
• Om het risico op elektrische schokken te verminderen, mag u de luidsprekerpolen niet aanraken terwijl het apparaat is ingeschakeld.

LET OP

• Als de SPEAKERS-polen in contact komen met een metalen rek, kan er kortsluiting ontstaan, wat schade aan dit apparaat kan veroorzaken. Houd bij het installeren van het apparaat in een rek voldoende ruimte vrij om te voorkomen dat de SPEAKERS-polen in contact komen met het rek.
• Laat de blanke luidsprekerdraden elkaar niet raken en laat ze geen metalen deel van dit apparaat aanraken. Anders kunnen het apparaat en/of de luidsprekers beschadigd raken.

Opmerking
Alle aansluitingen moeten correct zijn: L (links) naar L, R (rechts) naar R, "+" naar "+" en "−" naar "−". Raadpleeg de gebruikershandleiding van uw luidsprekers voor informatie over de aansluitprocedure.

Banaanplugkabels gebruiken
(Modellen voor de Verenigde Staten, Canada, Australië, China en Taiwan)

Draai eerst de knop op de SPEAKERS-pool vast en steek vervolgens de banaanplug in de kop van de knop.

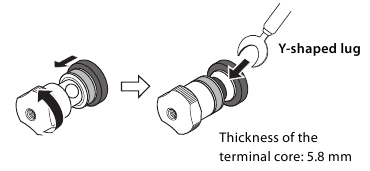

Y-vormige kabelschoen gebruiken

1. Draai de knop los en plaats de Y-vormige kabelschoen tussen het ringdeel en de basis van de pool.

2. Draai de knop vast.

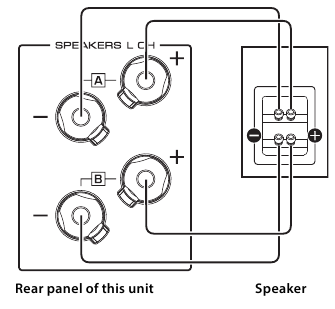

Bi-wire-aansluiting

Een bi-wire-aansluiting scheidt de woofer van de midden- en hoge tonen. Luidsprekers die bi-wire-aansluiting ondersteunen, hebben twee paar polen (in totaal vier polen). Deze twee paar polen kunnen de luidsprekers in twee onafhankelijke delen verdelen. Om dit soort aansluiting te maken, moet u de midden- en hoge tonen drivers aansluiten op één paar polen en de lage tonen drivers op het andere paar polen.

1. Verwijder de kortsluitstangen of bruggen op de luidsprekers.
2. Sluit dit apparaat aan op de luidsprekers zoals weergegeven in de onderstaande afbeelding.
   Een voorbeeld van de aansluiting van het linkerkanaal

3. Zet de SPEAKERS-selector op het voorpaneel op A+B BI-WIRING.

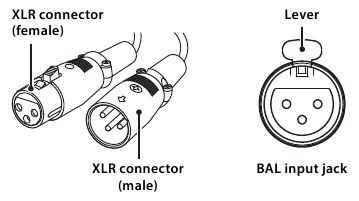

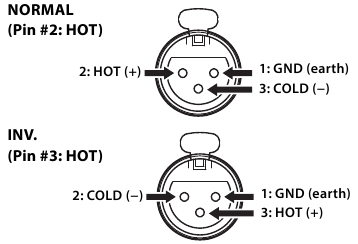

Gebalanceerde aansluiting

U kunt een cd-speler of netwerkspeler met gebalanceerde uitgangspolen van het XLR-type aansluiten op de BAL-ingangspolen van dit apparaat. Gebruik gebalanceerde kabels van het XLR-type voor deze aansluiting.
ATTENUATOR selector: Hiermee kunt u het toegestane ingangsniveau instellen op de gebalanceerde ingangspolen. Selecteer ATT. (−6 dB) als de audio-uitvoer van het aangesloten onderdeel vervormd klinkt.
PHASE selector: Hiermee kunt u de positie (fase) van de HOT-pin (pin #2: HOT of pin #3: HOT) instellen op de gebalanceerde ingangspolen.

Raadpleeg de handleiding van het aangesloten onderdeel om de positie van de HOT-pin op de gebalanceerde uitgangspolen van het onderdeel te achterhalen.

Opmerking

• Selecteer NORMAL (pin #2 is HOT) voor een Yamaha-speler.
• Gebruik niet tegelijkertijd gebalanceerde en ongebalanceerde aansluitingen voor één component. Dit zou een aardlus creëren die statische elektriciteit en ruis kan genereren.
• Zorg er bij het aansluiten van een kabel voor dat u de pinnen op de connector uitlijnt met de gaten op de aansluiting en steek vervolgens de mannelijke XLR-connector in de aansluiting totdat u een klik hoort. Om de kabel te verwijderen, trekt u de mannelijke XLR-connector uit de aansluiting terwijl u de hendel op de BAL-ingangsaansluiting ingedrukt houdt.

• Selecteer voor een gebalanceerde aansluiting BAL als invoerbron.

Triggeraansluiting

U kunt een Yamaha AV-receiver of ander onderdeel aansluiten dat de Trigger-functie ondersteunt. U kunt dit apparaat synchroon met een aangesloten onderdeel bedienen.

Achterpaneel van dit apparaat

Wanneer de stroom naar het aangesloten onderdeel wordt ingeschakeld, wordt ook de stroom naar dit apparaat ingeschakeld. Tegelijkertijd wordt de invoerbron naar het apparaat ingesteld op MAIN DIRECT. Als MAIN DIRECT is geselecteerd als invoerbron voor dit apparaat, gaat dit apparaat naar de stand-bymodus wanneer de stroom naar het aangesloten onderdeel wordt uitgeschakeld.

Opmerking
Wanneer de aan/uit-schakelaar op dit apparaat is uitgeschakeld, wordt de stroom naar het apparaat niet geactiveerd.

Afstandsbediening

Het apparaat vanuit een andere kamer bedienen
Als u een in de handel verkrijgbare infraroodontvanger en -zender aansluit op de REMOTE IN/OUT-aansluitingen van het apparaat, kunt u het apparaat en/of een extern onderdeel vanuit een andere kamer bedienen met behulp van de meegeleverde afstandsbediening.

Achterpaneel van dit apparaat

Afstandsbediening tussen Yamaha-componenten
Als u een ander Yamaha-component hebt dat afstandsbediening ondersteunt, is een infraroodzender niet nodig. Sluit een infraroodontvanger aan op de REMOTE IN/OUT-aansluitingen van het apparaat, zoals hieronder wordt weergegeven.
Er kunnen maximaal 3 Yamaha-componenten (inclusief dit apparaat) worden ingesteld voor afstandsbediening.

Achterpaneel van dit apparaat

De stroomkabel aansluiten

Nadat alle aansluitingen zijn voltooid, steekt u de stroomkabel in de AC IN-connector van het apparaat en steekt u vervolgens de stekker in het stopcontact.

Specificaties

Nominaal uitgangsvermogen (20 Hz tot 20 kHz, 0,07% THD)
2-kanaals aangestuurd
[Model voor Azië]
8Ω: 90 W + 90 W
6Ω: 110 W + 110 W
[Andere modellen]
8Ω: 90 W + 90 W
4Ω: 150 W + 150 W

Dynamisch vermogen
8Ω: 105 W + 105 W
6Ω: 135 W + 135 W
4Ω: 190 W + 190 W
2Ω: 220 W + 220 W

IEC-uitgangsvermogen (1 kHz, 0,07% THD)
[Modellen voor het Verenigd Koninkrijk en Europa]
8Ω: 95 W + 95 W

Maximaal effectief uitgangsvermogen
(JEITA, 1 kHz, 10% THD)
8Ω: 120 W + 120 W
4Ω: 190 W + 190 W

Vermogensbandbreedte (0,1% THD, 45 W)
2-kanaals aangestuurd
8Ω: 10 Hz tot 50 kHz

Dempingsfactor (1 kHz)
8Ω: 250 of hoger

Ingangsgevoeligheid/ingangsimpedantie (1 kHz, 100 W/8Ω)
PHONO (MC): 150 μVrms / 50Ω
PHONO (MM): 3,5 mVrms / 47 kΩ
CD (of vergelijkbaar): 200 mVrms / 47 kΩ
MAIN IN:: 1 Vrms / 47 kΩ
BAL: 200 mVrms / 100 kΩ

Maximale ingangs-/signaalspanning (1 kHz, 0,5% THD)
PHONO (MC): 2,0 mVrms
PHONO (MM): 50 mVrms
CD (of vergelijkbaar): 2,80 Vrms
BAL
BYPASS: 2,80 Vrms
ATT. (−6 dB): 5,60 Vrms

Nominale uitgangsspanning/uitgangsimpedantie
LINE 2 OUT: 200 mVrms / 1,5 kΩ
PRE OUT: 1 Vrms / 1,5 kΩ

Nominaal uitgangsvermogen hoofdtelefoonaansluiting
(1 kHz, 32Ω, 0,2% THD)
50 mW + 50 mW

Frequentiebereik
5 Hz tot 100 kHz: +0 / −3 dB
20 Hz tot 20 kHz: +0 / −0,3 dB

Afwijkingen van de RIAA-equalizer
PHONO (MM/MC): ±0,5 dB

Totale harmonische vervorming plus ruis
(JEITA, ingang 0,5 V, 20 Hz tot 20 kHz)
2-kanaals aangestuurd
PHONO (MC) → LINE 2 OUT, 1,2 Vrms 0,02%
PHONO (MM) → LINE 2 OUT, 1,2 Vrms 0,005%
CD (of vergelijkbaar)/BAL →
SPEAKERS OUT, 50 W/8Ω: 0,035%

Signaal-ruisverhouding (JEITA, IHF-A-netwerk)
PHONO (MC): 90 dB
PHONO (MM): 96 dB
CD (of vergelijkbaar): 110 dB
BAL: 114 dB

Residuele ruis (IHF-A-netwerk)
33 μVrms

Kanaalscheiding (JEITA, 1 kHz/10 kHz)
PHONO (MC): 66/77 dB of hoger
PHONO (MM): 90/77 dB of hoger
CD (of vergelijkbaar)/BAL: 74/54 dB of hoger

Toonregelingseigenschappen
BASS
Boost/cut: 50 Hz / ±9 dB
Omzetfrequentie: 350 Hz
TREBLE
Boost/cut: 20 kHz / ±9 dB
Omzetfrequentie: 3,5 kHz

Voeding
[Modellen voor de Verenigde Staten en Canada] AC 120 V, 60 Hz
[Model voor China]: AC 220 V, 50 Hz
[Model voor Korea]: AC 220 V, 60 Hz
[Model voor Australië]: AC 240 V, 50 Hz
[Modellen voor het Verenigd Koninkrijk en Europa] AC 230 V, 50 Hz
[Model voor Azië]: AC 220–240 V, 50 Hz/60 Hz
[Model voor Taiwan]: AC 110 V, 60 Hz

Stroomverbruik
[Model voor Azië]: 250 W
[Andere modellen]: 350 W

Stand-by stroomverbruik
OFF-modus: 0,1 W
Stand-bymodus:. 0,2 W

Maximaal stroomverbruik (1 kHz, 4Ω 10% THD)
[Model voor Taiwan]: 700 W

Afmetingen (B × H × D)
435 × 157 × 463 mm
17-1/8" × 6-1/8" × 18-1/4"

Gewicht
22,7 kg
50,0 lbs

* De inhoud van deze handleiding is van toepassing op de meest recente specificaties vanaf de publicatiedatum. Om de meest recente handleiding te verkrijgen, gaat u naar de Yamaha-website en downloadt u het handleidingbestand.

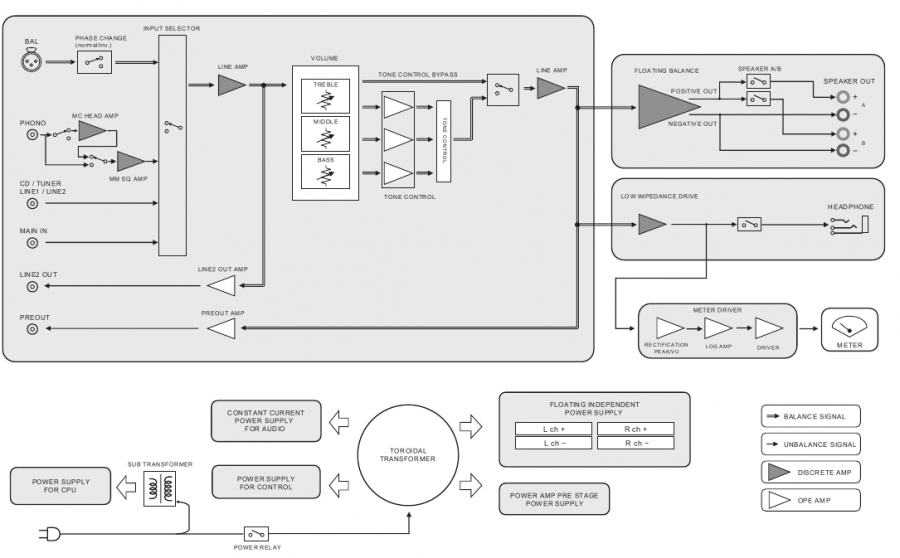

Blokdiagram

Akoestische kenmerken

Toonregeling karakteristieken

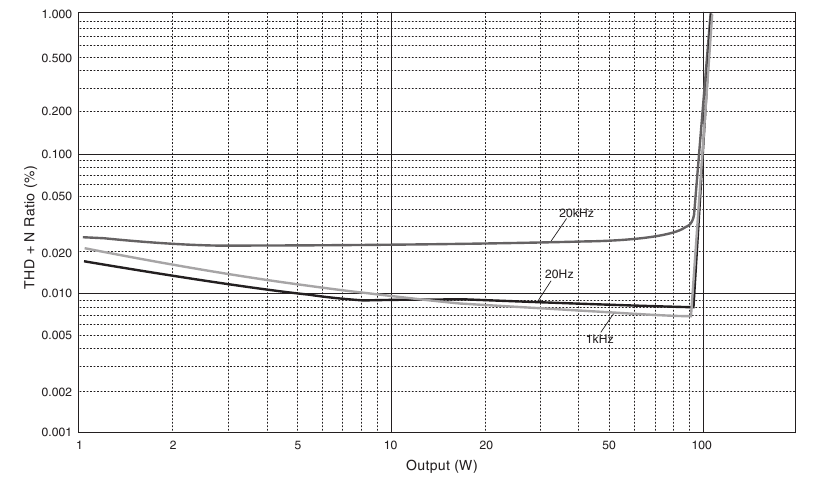

Totale harmonische vervorming

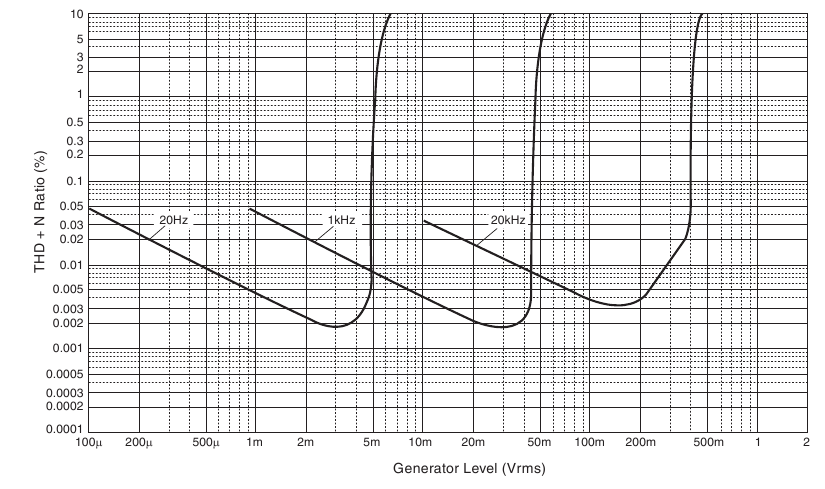

Totale harmonische vervorming (PHONO)

Probleemoplossing

Raadpleeg de onderstaande tabel als dit apparaat niet goed functioneert. Als de onderstaande instructies niet helpen, of als het probleem dat u ondervindt hieronder niet wordt vermeld, schakelt u het apparaat uit, koppelt u de stekker los en neemt u contact op met de dichtstbijzijnde erkende Yamaha-dealer of servicecentrum.

Probleem	Oorzaak	Oplossing
Stroom schakelt niet in	De stroomkabel is niet aangesloten op de AC IN-connector op het achterpaneel of is niet aangesloten op een stopcontact.	Sluit de stroomkabel stevig aan.
	Het apparaat is blootgesteld aan een sterke externe elektrische schok (zoals bliksem of sterke statische elektriciteit).	Schakel het apparaat uit, trek de stekker uit het stopcontact, wacht ongeveer 30 seconden en steek de stekker weer in het apparaat.
De (Power)-indicator op het voorpaneel knippert	De beveiligingscircuits zijn geactiveerd vanwege kortsluiting, enz.	Zorg ervoor dat de luidsprekerdraden elkaar niet raken of kortsluiting maken tegen het achterpaneel van het apparaat en zet vervolgens de stroom naar het apparaat aan.
	Er is een probleem met de interne circuits van dit apparaat.	Trek de stekker uit het stopcontact en neem contact op met de dichtstbijzijnde erkende Yamaha-dealer of service.
Wanneer het apparaat wordt ingeschakeld, knippert de INPUT-indicator en daalt het volumeniveau	De beveiligingscircuits zijn geactiveerd vanwege kortsluiting, enz.	Zorg ervoor dat de luidsprekerdraden elkaar niet raken of kortsluiting maken tegen het achterpaneel van het apparaat en zet vervolgens de stroom naar het apparaat aan.
Er is geen geluid te horen	Onjuiste ingangs- of uitgangskabelaansluitingen.	Sluit de kabels correct aan. Als het probleem aanhoudt, zijn de kabels mogelijk defect.
	Er is geen geschikte invoerbron geselecteerd.	Selecteer een geschikte invoerbron met behulp van de INPUT-selector op het voorpaneel (of een van de invoerselectietoetsen op de afstandsbediening).
	De SPEAKERS-selector is ingesteld op OFF.	Zet de SPEAKERS-selector in de juiste stand.
	De luidsprekerkabels zijn niet goed aangesloten.	Zorg ervoor dat de luidsprekerkabels goed zijn aangesloten.
Het geluid wordt plotseling gedempt	De beveiligingscircuits zijn geactiveerd vanwege kortsluiting, enz.	Zorg ervoor dat de luidsprekerdraden elkaar niet raken of kortsluiting maken tegen het achterpaneel van het apparaat en zet vervolgens de stroom naar het apparaat aan.
Het volumeniveau kan niet worden aangepast	MAIN DIRECT is geselecteerd als invoerbron.	Pas het volumeniveau aan op de aangesloten component. U kunt de externe component ook aansluiten op een paar ingangsaansluitingen anders dan de MAIN IN-aansluitingen en vervolgens de bijbehorende invoerbron selecteren.
Er is slechts één kanaalluidspreker te horen	De afspeelcomponent of luidsprekers zijn niet goed aangesloten.	Zorg ervoor dat ze goed zijn aangesloten. Als het probleem aanhoudt, zijn de kabels mogelijk defect.
	De volumebalans tussen de linker- en rechterluidspreker is niet goed afgesteld.	Pas de volumebalans tussen de linker- en rechterluidspreker correct aan met behulp van de BALANCE-regelaar.
Er is een gebrek aan bas en geen ambiance	De + en − draden zijn omgekeerd aangesloten op de versterker of de luidsprekers.	Sluit de luidsprekerdraden aan op de juiste + en − fase.
Er is een "brommend" geluid te horen	Onjuiste ingangs- of uitgangskabelaansluitingen.	Sluit de kabels correct aan. Als het probleem aanhoudt, zijn de kabels mogelijk defect.
	De draaitafel is niet geaard op de GND-aansluiting.	Sluit de draaitafel aan op de GND-aansluiting van dit apparaat.
Afspeelgeluid van de component die is aangesloten op de BAL-ingangsaansluitingen klinkt vervormd	Het niveau van het signaal bij de gebalanceerde ingangsaansluitingen overschrijdt het toegestane ingangsniveau.	Als het niveau van het signaal bij de XLR-type gebalanceerde uitgangsaansluitingen op de aangesloten afspeelcomponent wordt verdubbeld in vergelijking met de RCA ongebalanceerde aansluitingen, zet u de ATTENUATOR-selector onder de ingangsaansluitingen op ATT. (−6 dB).
Bas mist diepte wanneer BAL is geselecteerd	De polariteit is onjuist.	Selecteer de juiste polariteit met behulp van de PHASE-selector.
Afspeelgeluid is vervormd terwijl u via een hoofdtelefoon (die is aangesloten op een cd-speler of bandrecorder) naar een aangesloten cd-speler of bandrecorder luistert	De stroom naar het apparaat is uitgeschakeld.	Zet de stroom naar het apparaat aan.
Het volumeniveau van de vinylplaat is te laag	De PHONO-schakelaar op het voorpaneel staat verkeerd ingesteld.	Zet de PHONO-schakelaar op de MM- of MC-stand, afhankelijk van het type magnetisch element van de draaitafel.
De afstandsbediening werkt niet of functioneert niet goed	De afstandsbediening is buiten het bereik gebruikt.	De afstandsbediening moet worden gebruikt binnen een maximale afstand van 6 m en niet meer dan 30 graden uit de as van de afstandsbedieningssensor op het voorpaneel.
	Direct zonlicht of verlichting (van een fluorescentielamp van het invertertype, stroboscoop, enz.) raakt de afstandsbedieningssensor op het voorpaneel.	Verander de oriëntatie van de verlichting of verplaats het apparaat.
	De batterijen zijn zwak.	Vervang alle batterijen.

Onderhoud

Zijpanelen met spiegelafwerking
We raden aan om een ​​schoonmaakdoek te gebruiken, zoals die voor piano's zijn gemaakt.

Andere oppervlakken
Gebruik geen chemische middelen, zoals benzeen of verdunner voor het reinigen. Anders kunnen de oppervlakken beschadigd raken. Veeg de oppervlakken af ​​met een zachte, droge doek.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Yamaha A-S2200 Handleiding

Beschikbare talen
