Montage
NL
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop rechts [4] met de aansluiting voor
„zone 2" op de voorzijde van het kookveld [1].
Aansluiting van de kookzones bij 180° gedraaide
montage van het kookveld
5

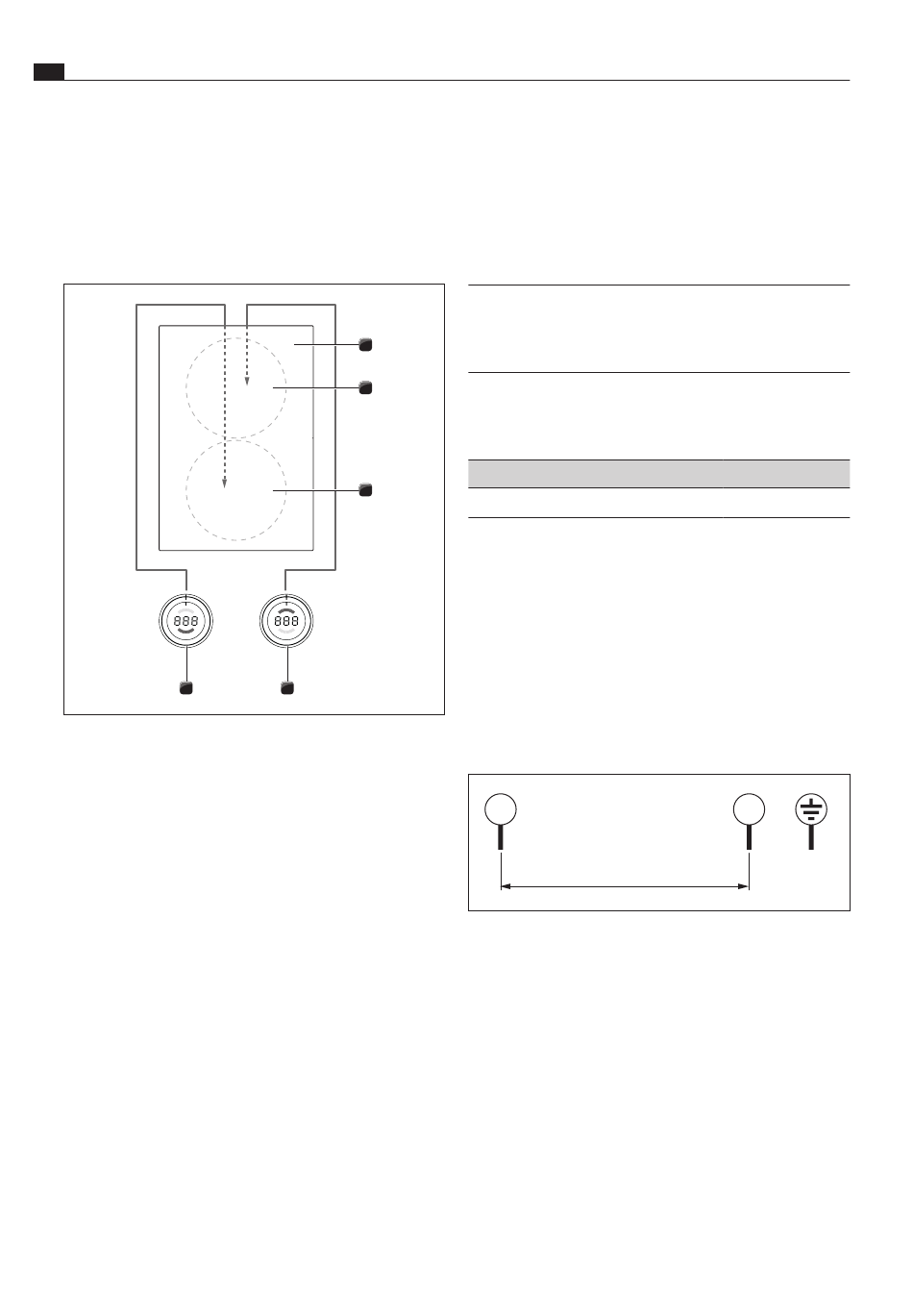

Afb. 5.23
Aansluiting van de kookzones bij 180° gedraaide
montage
[1]
Kookveld
[2]
Kookzone achteraan (zone 1)
[3]
Kookzone vooraan (zone 2)
[4]
Bedieningsknop kookzone achteraan (zone 1)
[5]
Bedieningsknop kookzone vooraan (zone 2)
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop links [5] met de aansluiting voor
„zone 2" op de achterzijde van het kookveld [1].
Verbind de aansluiting op de achterzijde van de
X
X
bedieningsknop rechts [4] met de aansluiting voor
„zone 1" op de achterzijde van het kookveld [1].
Pas in het configuratiemenu de indeling van de
X
X
kookzones op het display van de bedieningsknop
aan (zie Configuratiemenu, inbouw 0° of 180°).
Aansluiting van het automatische
afzuigsysteem
Verbind de kookveldafzuiging met de daartoe voorziene
X
X
aansluiting voor het automatische afzuigsysteem op
het kookveld.
24
1
2
3
4
5.5.5 Stroom aansluiten
Leef alle veiligheidsbepalingen en waarschuwingen
X
X
na (zie hoofdstuk Veiligheid).
Leef alle wetten en voorschriften van overheidswege
X
X
en aanvullende voorschriften van lokale
elektriciteitsmaatschappijen na.
INFO De stroomaansluiting mag alleen door een
erkend vakman worden uitgevoerd. Deze is ook
verantwoordelijk voor de deskundige installatie en
inbedrijfstelling.
De te gebruiken netaansluitkabel (reeds voorgemonteerd)
moet minstens van het type H05VV-F of H05VVH2-F zijn
(zie tabel Beveiliging en minimale doorsnede).
Aansluiting
Zekering
1-fase-aansluiting
1 x 16 A
Tab. 5.4
Beveiliging en minimale doorsnede
Als de aansluitkabel beschadigd raakt, moet deze
Q
Q
worden vervangen. Dat mag alleen door een daartoe
gemachtigde klantenservice gebeuren.
Schakel de hoofdschakelaar/zekeringsautomaat voor
X
X
de aansluiting van het kookveld uit.
Bescherm de hoofdschakelaar/zekeringsautomaat
X
X
tegen onbedoeld opnieuw inschakelen.
Controleer de afwezigheid van spanning.
X
X
Sluit het kookveld alleen via een vaste verbinding aan
X
X
op een netaansluitkabel.
1
L1
220 - 240 V~
Afb. 5.24
Aansluitschema 1-fasig
Controleer de correcte montage.
X
X
Schakel de hoofdschakelaar/zekeringautomaat in.
X
X
Zet het kookveld aan (zie hoofdstuk Bediening).
X
X
Controleer of alle functies correct werken.
X
X
Minimale doorsnede
²
1,5 mm
2
N
PE
www.bora.com
