Montage
NL

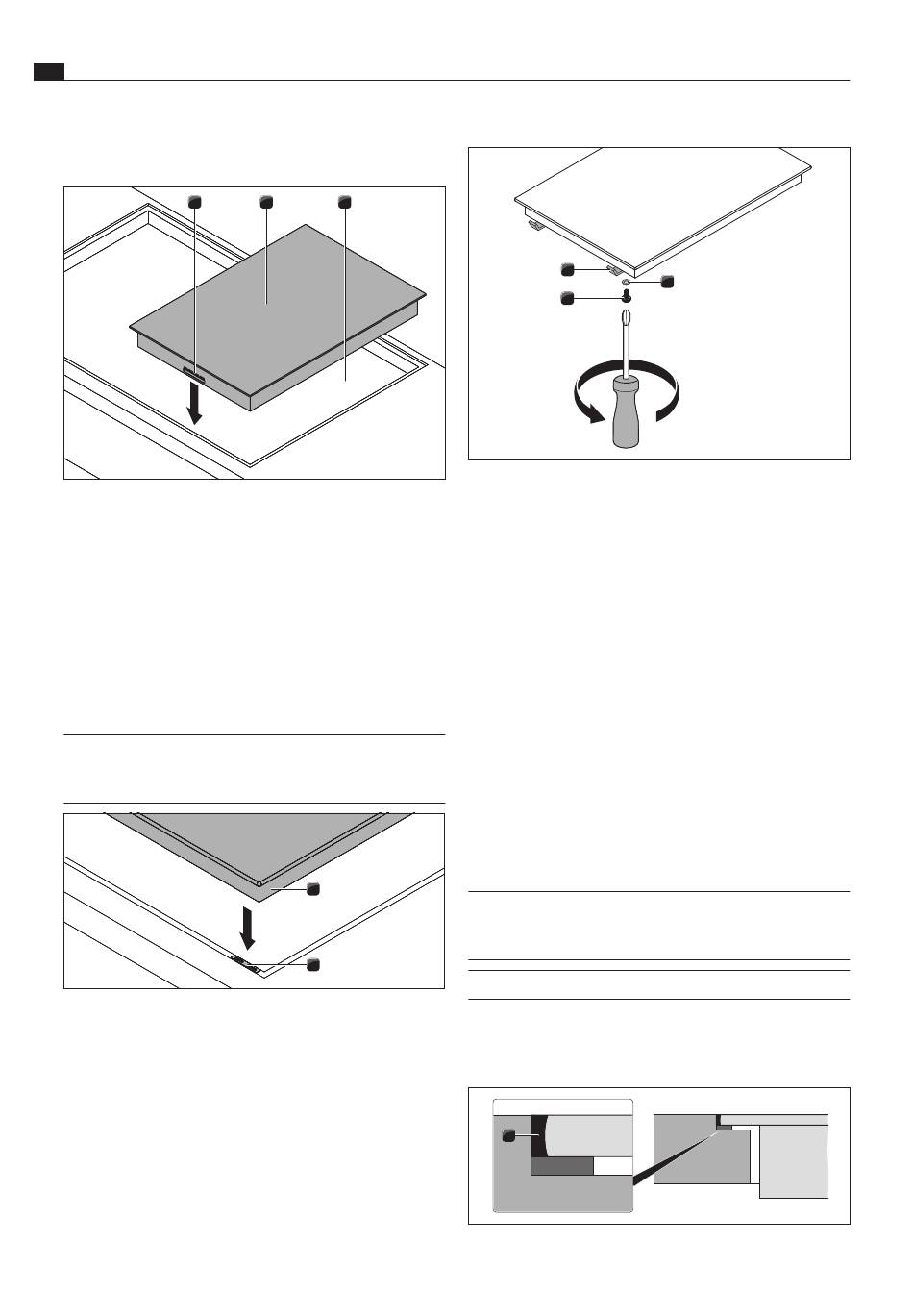

5.5.2 Inbouw van het kookveld

1
Afb. 5.15
Kookveld plaatsen
[1]
Aansluitingen bedieningsknop en automatisch
afzuigsysteem (vooraan)
[2]
Kookveld
[3]
Werkbladuitsparing
Plaats het kookveld [2] in de werkbladuitsparing [3].
X
X
Lijn het kookveld [2] zorgvuldig uit.
X
X
Houd er rekening mee dat bij een normale inbouw
X
X
de aansluitingen van de bedieningsknoppen en het
automatische afzuigsysteem [1] vooraan zitten.
INFO De apparaataansluiting dient naar achteren te
worden geleid. Gebruik hiervoor de daartoe
voorziene kabelhouders.
Afb. 5.16
Kookveld en vulplaatjes
[1]
Kookveld
[2]
Vulplaatjes
Plaats indien nodig ook vulplaatjes [2].
X
X
22
2
3
1
2
1
3
Afb. 5.17
Bevestigingsklemmen
[1]
Bevestigingsklem
[2]
Sluitring
[3]
Schroef
Bevestig het kookveld met de bevestigingsklemmen
X
X
[1].
Draai met de schroef [3] en de sluitring [2] de
X
X
bevestigingsklemmen vast met max. 2 Nm.
Controleer of de elementen correct zijn uitgelijnd.
X
X
Voeg na alle montagewerken de toestellen op met
X
X
zwarte, hittebestendige siliconenkit.
180° gedraaide inbouw
Draai het kookveld 180°.
X
X
Draai de gasaansluitslang zodat de aansluiting
X
X
achteraan zit.
Voer de inbouw uit zoals hierboven beschreven.
X
X
Verander de inbouwrichting in het configuratiemenu
X
X
(zie Configuratiemenu).
INFO Indien u de montage 180° gedraaid uitvoert,
zitten de aansluitingen van de bedieningsknoppen
en het automatische afzuigsysteem achteraan.
INFO Er worden voldoende lange kabels meegeleverd.

5.5.3 Kookveld opvoegen

Let erop dat er geen siliconenkit onder het kookveld
X
X
terechtkomt.
1
Afb. 5.18
Siliconenkit bij vlakinbouw
[1]
Zwarte, hittebestendige siliconenkit
2
