Szerelési útmutató
• Egy kaparó segítségével távolítsa el a szilikonfelesleget.
Több készülék együttes üzembe helyezése
Kiegészítő részegységek:csatlakozórúd vagy csatlakozórudak, hőálló szilikon, gumiforma,
szigetelőcsík.
Kizárólag speciális, hőálló szilikont használjon.

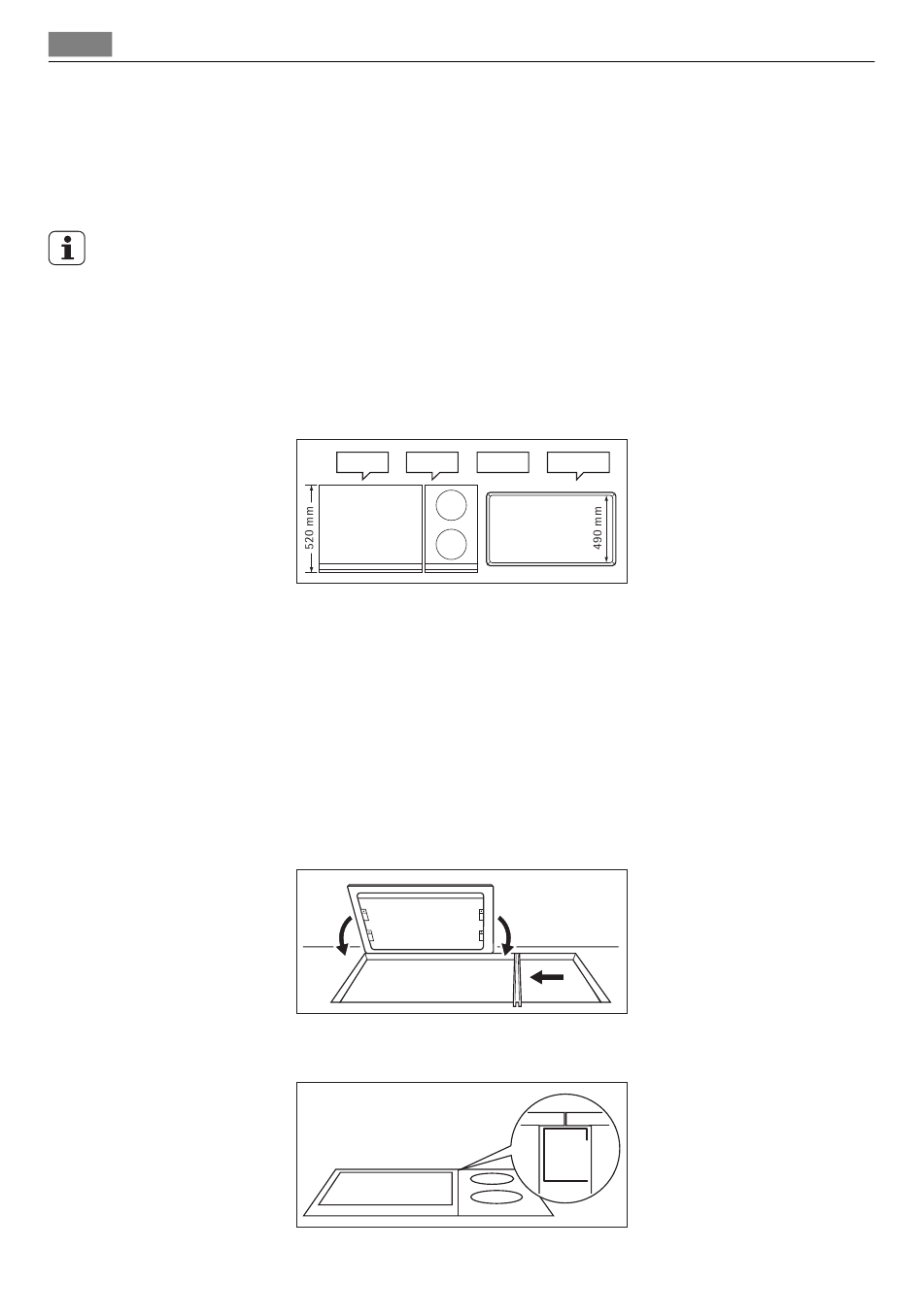

A munkafelület kivágása
Távolság a faltól: minimum 50 mm
Mélység: 490 mm˛
Szélesség: összegezze a beépítendő készülékek szélességét, és vonjon ki 20 mm-t (lásd a
"Készülékek szélessége" című részt is)
Példa:
Több készülék együttes üzembe helyezése
1.
Jegyezze le a munkalap kivágás méreteit, majd fűrészelje ki.
2.
Egyesével fektesse le a készülékeket puha felületre, pl. takaróra úgy, hogy az aljuk fel-
felé nézzen.
3.
Helyezze fel a szigetelőcsíkot a készülék alsó szélére, az üvegkerámia külső széle
mentén.
4.
Lazán csavarozza be a rögzítőlemezeket / ütközőket a védőburkolat megfelelő furatai-
ba.
5.
Helyezze az első készüléket a kivágásba. Helyezze a csatlakozórudat a kivágásba, és
tolja fél szélességnyi távolságra a készülékhez.
6.
Lazán csavarozza be a rögzítő lemezeket a munkalap alja felől, illetve a csatlakozó rú-
don.
