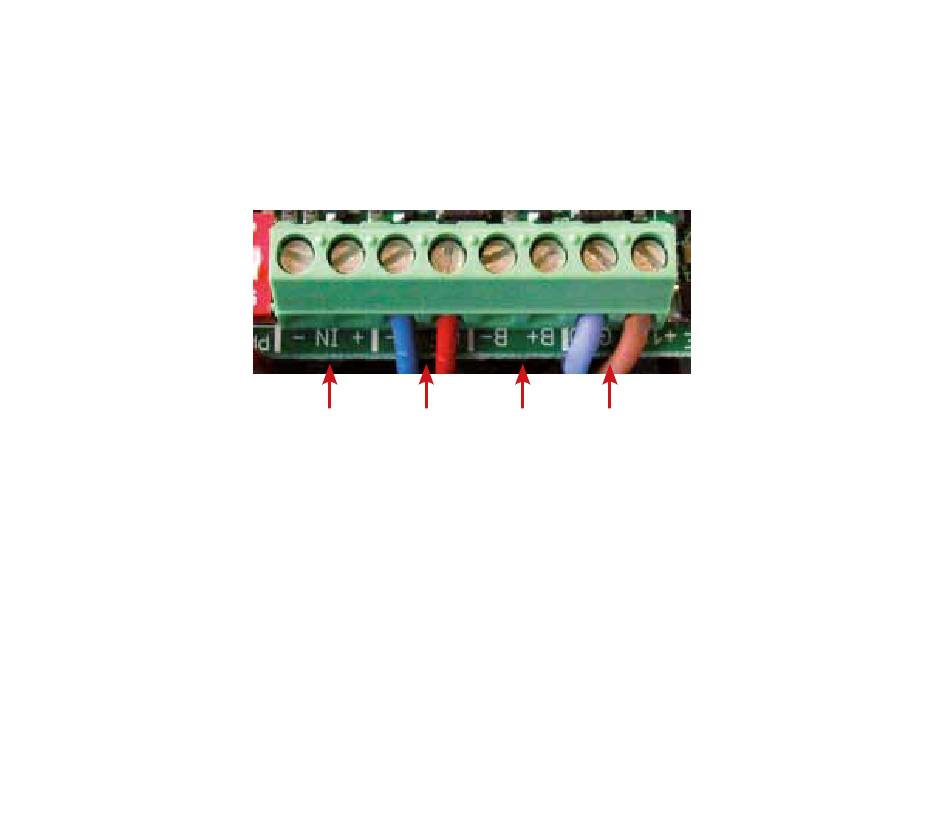

9 Connections on the PCB
(printed circuit board)
On the PCB 4 inputs are provided.
Ex factory 2 are used.
Power in, is used for the connection of a 12V
battery. The Ignition is not used for the MT08,
it is meant for the Zon EL08. The solenoid valve
that controls the flow of gas, is connected to the
Gas valve input.
The extra IN input, is an auxiliary input
meant for the connection of optional equip-
ment, like a wired or wireless remote control.
Extra In
Gas valve
Extra In
Gasklep
23
9 Aansluitingen PCB
(printed circuit board)
Op de PCB zijn 4 aansluiting voorzien.
Af fabriek zijn er 2 in gebruik.
Ignition
Power in, 12V
Ontsteking Stroom in,12V
Stroom in, is voor de aansluiting van de externe
12V accu of batterij. De ontsteking wordt bij de
MT08 niet gebruikt, deze is bestemd voor de
Zon EL08. Het magneetventiel dat zorgt voor
de doorvoer van gas is aangesloten op de gas-
klepaansluiting.
De extra IN invoer, is voorzien voor het aan-
sluiten van optionele apparatuur, zoals bijvoor-
beeld een afstandsbediening of een drukknop.
