Camerakop aansluiten op de schuifkabelhaspel
U kunt de meegeleverde camerakop (of een van de optionele
camerakoppen van Trotec) aansluiten op het uiteinde van de
schuifkabelhaspel VSP-R30. Ga als volgt te werk, voor het
aansluiten van de meegeleverde camerakop VSP-H41M bij de
schuifkabelhaspel:
Let op
Gebruik het meegeleverde gereedschap voor het
aansluiten van de camerakop op de schuifkabelhaspel.
1. Voor zover dit nog niet is gebeurt bij de levering, de
schuifkabel eerst nog zonder camerakop door het
(geleidings-)gat in de spiraalkabelrem (6) leiden.
2. Een stuk schuifkabel (2) afrollen, om beter bij het uiteinde
van de schuifkabelhaspel te kunnen komen.
3. Blokkeer de schuifkabel met de rem, zoals is beschreven
in de paragraaf afrollen van de schuifkabel, met rem
blokkeren, zodat het verder afrollen wordt voorkomen.
4. Draai de schroefdraadaansluiting van de camerakop met
de hand rechtsom op de schroefdraadaansluiting aan het
uiteinde van de schuifkabel.

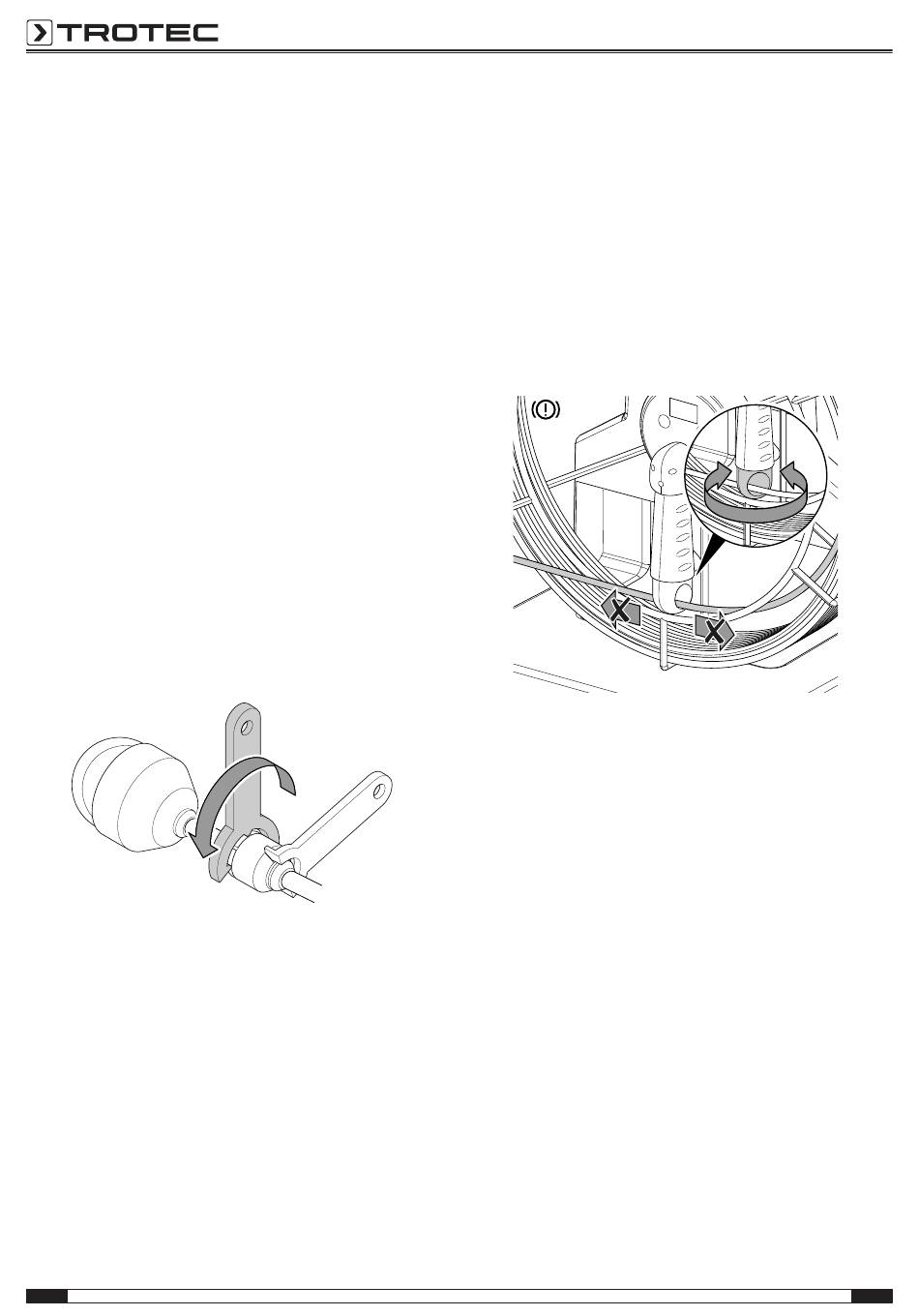

5. Plaats de meegeleverde steeksleutel, zoals afgebeeld in de
volgende afbeelding, onder de schroefdraadaansluiting van
de schuifkabel, om deze te fixeren. Zorg dat de
steeksleutel in de aanwezige groeven grijpt, zodat hij niet
kan wegglijden.
6. De andere meegeleverde steeksleutel plaatsen op de
schroefdraadaansluiting onder de camerakop en zorg dat
de tanden van de sleutel in de groeven onder de
schroefdraadaansluiting grijpen.
ð De steeksleutel draaien, tot de camerakop is gefixeerd.
7. Gebruik de meegeleverde steeksleutels ook om de
camerakop van de schuifkabelhaspel te scheiden en evt. te
verwisselen, zoals beschreven.
10
Afrollen van de schuifkabel met rem blokkeren
Let op
De schuifkabel van de schuifkabelhaspel VSP-R30 is
gespannen en kan onverwachts afrollen. Gebruik de
spiraalkabelrem (6), als u de schuifkabel niet wilt
afrollen.
Om te zorgen dat de schuifkabel niet onbedoeld afrolt, kan het
afrollen met de ingebouwde rem (6) worden geblokkeerd. Ga
hierbij als volgt te werk:
1. Draai de spiraalkabelrem (6) naar binnen, zodat de
spiraalkabel niet meer kan worden afgerold.
2. Draai de spiraalkabelrem (6) weer terug naar de
oorspronkelijke positie, voor het weer losmaken hiervan.
Kunststofbeschermkappen gebruiken
Let op
Om beschadigingen aan het apparaat te voorkomen, de
camerakop VSP-H41M nooit gebruiken zonder de
meegeleverde slagvaste en breukbestendige
kunststofbeschermkap.
Voor zover niet al voorgemonteerd, ter bescherming van de
camerakop voor het gebruik altijd als volgt een van de
meegeleverde kunststofbeschermkappen monteren:
1. Controleer de schroefdraad van de camerakop aan beide
zijden op vervuilingen en reinig ze indien nodig.
2. Plaats de kunststofbeschermkap (9) op de camerakop (8)
en zorg dat de schroefdraden hierbij goed zijn uitgelijnd.
De kunststofbeschermkap met de hand opschroeven.
ð Zorg dart hierbij geen vuil of vocht in de beweegbare
camera-eenheid komt.
3. Is de gemonteerde kunststofbeschermkap tijdens het
gebruik te sterk beschadigd en heeft deze teveel krassen,
deze vervangen door een nieuwe.
