Bediening
Accu in bedieningseenheid VSP-Control plaatsen/wisselen
Let op
Zorg dat het oppervlak van het apparaat droog is en
het apparaat is uitgeschakeld.
1. De beide bevestigingsschroeven (23) aan de achterzijde
van de accu (25) losdraaien, zonder ze geheel te
verwijderen van de accu.
ð De accu kan daarna worden verwijderd.
2. Bij het plaatsen van de accu eerst de beide
geleidingsnokken aan de onderzijde van de accu in de
hiervoor bedoelde uitsparingen aan de achterzijde van het
apparaat steken.
3. De bovenzijde van de accu licht omlaag drukken en de
bevestigingsschroeven (23) aan de achterzijde van de accu
vastschroeven.
ð De accu is in het apparaat geplaatst.
SD-kaart plaatsen
1. De beschermklep (14) op de bovenzijde van de
bedieningseenheid VSP-Control optillen.
2. Schuif de SD-kaart in de SD-kaartsleuf (21).
3. Druk de SD-kaart iets naar beneden, tot deze vergrendeld.
4. Sluit de beschermklep (14) weer.
Bedieningseenheid VSP-Control met schuifkabelhaspel
VSP-R30 verbinden en inhaken/verwijderen
Ga als volgt te werk, als u de bedieningseenheid VSP-Control
met de meegeleverde schuifkabelhaspel VSP-R30 wilt
verbinden of hiervan wilt verwijderen:
1. Verwijder de sluiting voor de multistekkerbus (15) op de
bovenzijde van de bedieningseenheid VSP-Control.
ð De sluiting is aan een draad aan de bedieningseenheid
bevestigd. Zorg dat deze na het verwijderen aan de
displayzijde hangt, niet aan de achterzijde van de
bedieningseenheid.
NL
2. Steek de multistekker (13) op de achterzijde van de
schuifkabelhaspel volgens de voorgeschreven codering in
de multistekkerbus (28) op de bovenzijde van de
bedieningseenheid VSP-Control.
ð Zorg dat de rode markeringen bij de stekker en de
stekkerbus elkaar raken en de multistekker stevig
vergrendelt.

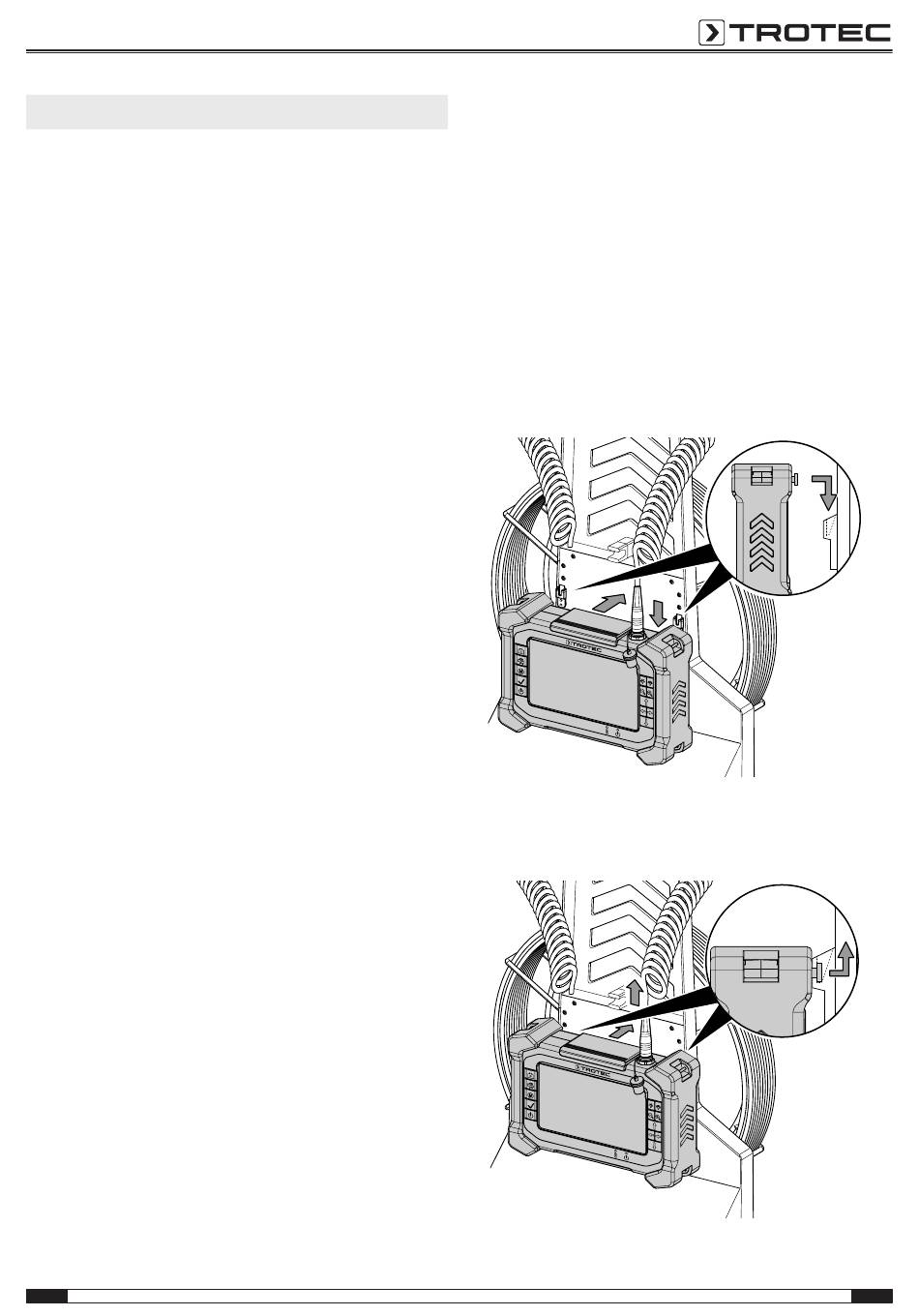

3. Haak de bedieningseenheid VSP-Control aan de
inhaakinrichting (12) aan de achterzijde van de
schuifkabelhaspel VSP-R30. Druk de bedieningseenheid
eerst tegen de achterzijde van de schuifkabelhaspel en
daarna omlaag. De twee ronde koppen voor de
klikvergrendeling (22) aan de achterzijde van de
bedieningseenheid VSP-Control moeten in de beide
geleiderails van de inhaakinrichting (12) vergrendelen.
4. Voor het verwijderen van de bedieningseenheid VSP-
Control, deze eerst tegen de schuifkabelhaspel en daarna
omhoog drukken.
VSP-inspectiesysteem VSP3041
