22.
Luchtdruk-
verschil-
schakelaar
GEVAAR :
een correcte
plaatsing van de toe- &
afvoerpijpen zorgt voor de
veilige werking van het
toestel. Overbrug NOOIT
de luchtdrukverschil-
schakelaar en probeer
NOOIT het toestel te laten
werken zonder dat de
rookgasventilator
functioneert. Dit kan leiden
tot gevaarlijke situaties.
23.
Maximaal
thermostaten
Als een maximaalthermostaat
vervangen moet worden, gebruik
dan enkel onderdelen die door
Reznor goedgekeurd zijn voor het
betreffende toestel.
Waarschuwing : Overbrug nooit
de maximaalthermostaten; dat
zou tot gevaarlijke situaties
kunnen leiden
De luchtdrukverschilschakelaar zorgt ervoor dat voldoende verbrandingslucht
is. De schakelaar voelt het drukverschil tussen de negatieve druk in de
rookgascollectorbox en de druk in de controlesectie. (Voor de positie van de
schakelaar, zie figuur 11a).
Wanneer het toestel koud is tijdens het opstarten, is de gemeten verschildruk
op haar negatiefste niveau; vanaf het moment dat het toestel en de inlaat- en
afvoerpijpen opwarmen, wordt de gemeten verschildruk minder negatief.
Als een restrictie of een te lange pijp ertoe leidt dat de gemeten verschildruk
onder de toegelaten waarde ligt, zal de luchtdrukverschilschakelaar de
hoofdbrander uitschakelen.

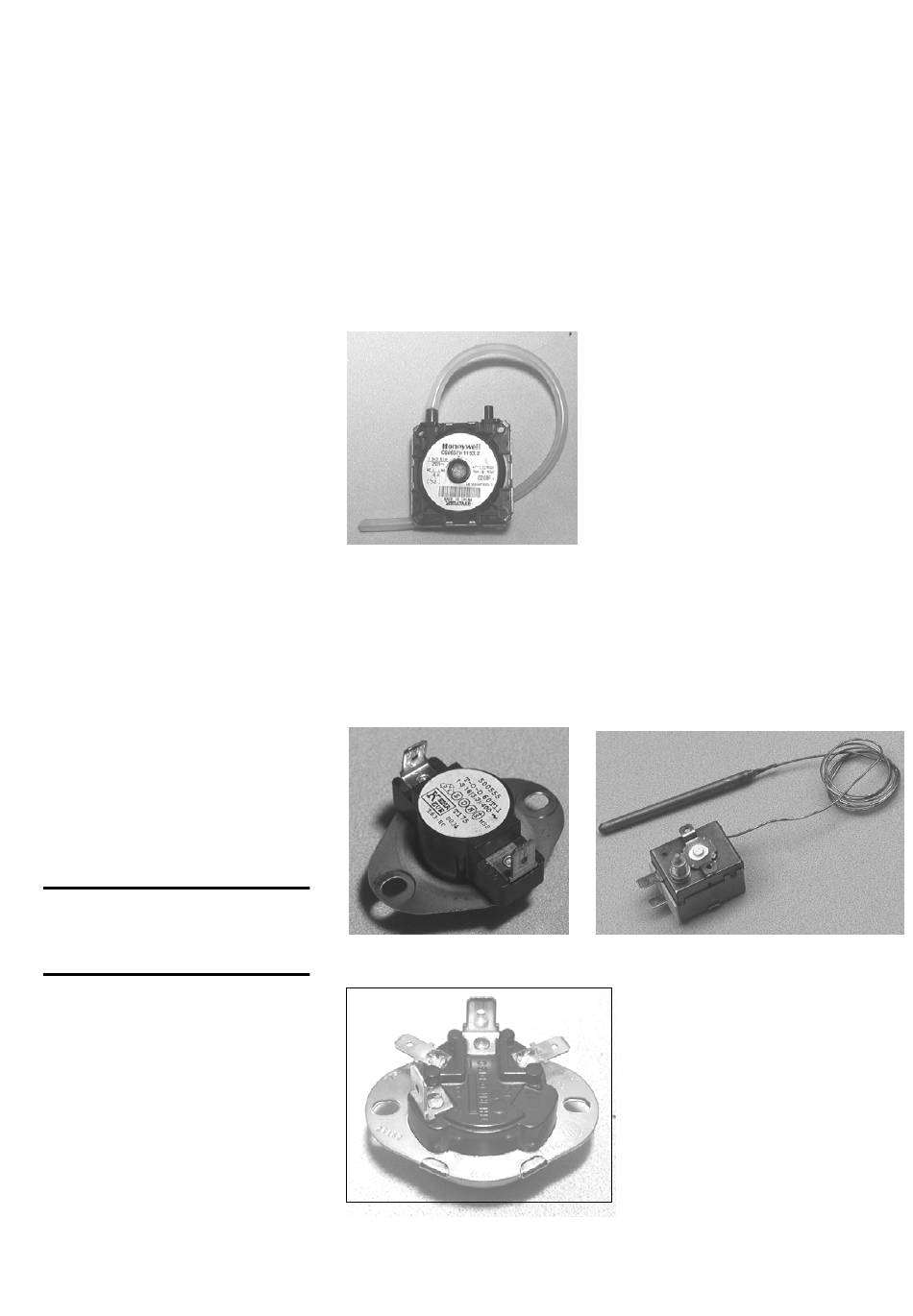

Figuur 24
(PN 30 60607 120)
Alle toestellen zijn uitgerust met temperatuurgestuurde maximaalthermostaten.
Deze niet instelbare thermostaten worden in de fabriek afgeregeld. Ze
onderbreken de elektrische voeding naar de gasklep van zodra de
insteltemperatuur wordt overschreden. De maximaalthermostaten dienen als
veiligheid in het geval de motor uitvalt of bij een te geringe luchtstroom door
inlaatrestricties.
Figuur 25 : LC1
(PN 03 24969 01)
Figuur 27 : Ventilatorthermostaat (FC)
(PN 03 25168)
Als
de
luchtdrukverschil-
schakelaar vervangen moet
worden, gebruik dan enkel
onderdelen die door Reznor
goedgekeurd zijn voor het
betreffende toestel.
Figuur 26 : LC3
(PN 03 24959)
0606UDSANLNL, Pag. 32/35
