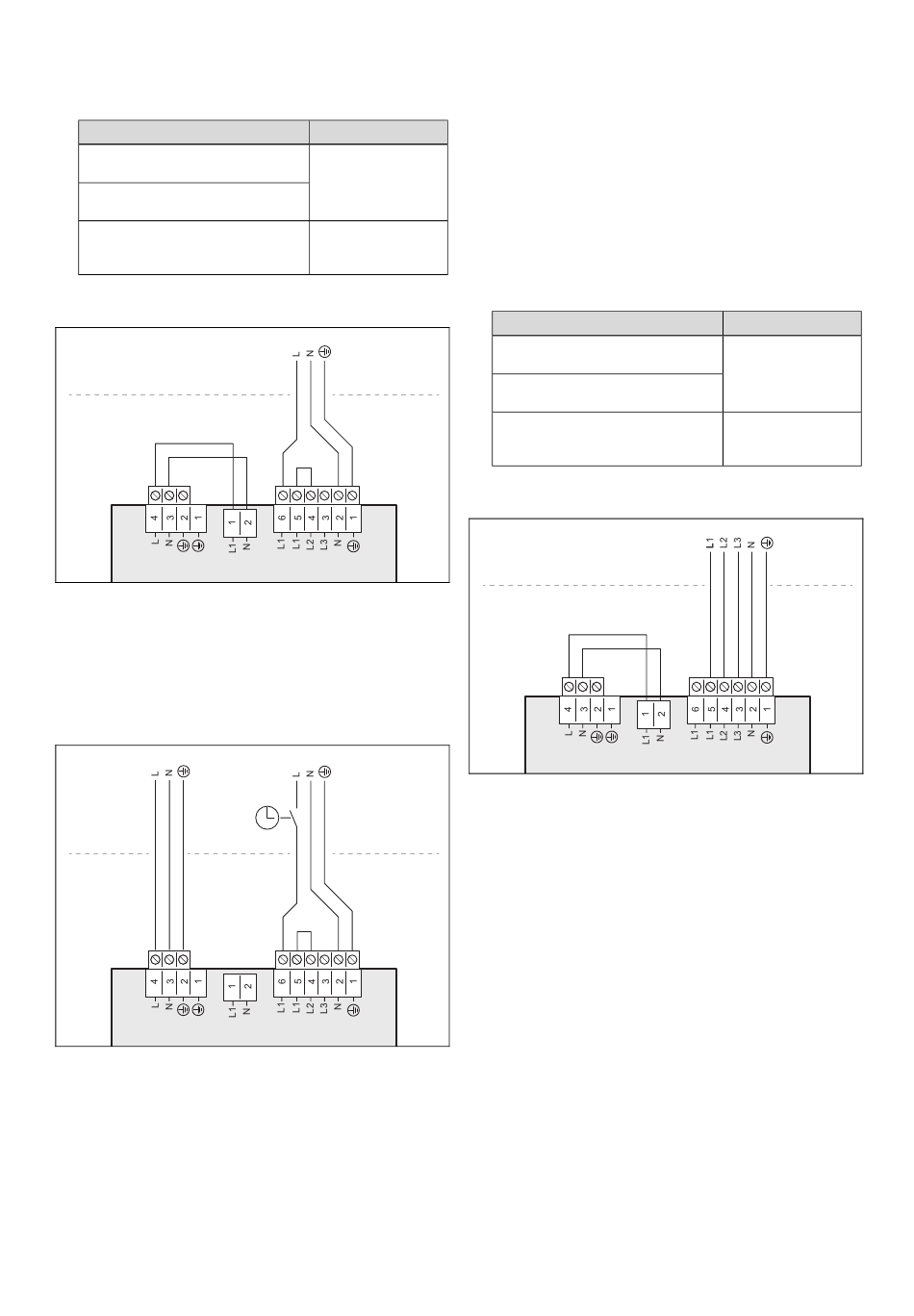

6 Elektrische installatie
6.5
Stroomvoorziening tot stand brengen,
1~/230V
▶
Bepaal de het type aansluiting:
Situatie
Functie blokkering energiebedrijf niet
aanwezig
Blokkering energiebedrijf aanwezig,
uitschakeling via aansluiting S21
Blokkering energiebedrijf aanwezig,
uitschakeling via scheidingsschake-
laar
6.5.1
1~/230V, enkele voeding
X311
X310
1.
Let op de aanwijzingen op de sticker op de schakelkast.
2.
Installeer voor het product een scheidingsschakelaar.
3.
Gebruik de al voorgemonteerde 3-polige netaansluitka-
2
bel (3 x 4 mm
).
4.
Sluit de netaansluitkabel op L1, N, PE aan.
6.5.2
1~/230V, dubbele voeding
X311
X310
1.
Let op de aanwijzingen op de sticker op de schakelkast.
2.
Installeer voor het product twee scheidingsschakelaars.
3.
Gebruik de meegeleverd 3-polige netaansluitkabel en
een andere 3-polige netaansluitkabel (3 x 4 mm
een temperatuurbestendigheid van 90 °C.
30
4.
Aansluitingstype
5.
Enkelvoudige voe-
ding
6.
7.
Dubbele voeding
6.6
▶
6.6.1
X300
1.
2.
3.
4.
5.
6.
X300
2
) met
Installatie- en onderhoudshandleiding Hydraulic Station 0020291547_01
–
Let erop, dat standaard netaansluitkabel in de regel
niet voldoende temperatuurbestendig is.
Verbind de voorgemonteerde netaansluitkabel op aan-
sluiting X300 met de warmtepomp-stroomteller.
Verwijder de 2-polige brug tussen de aansluitingen
X310 en X311.
Sluit de extra netaansluitkabel (van huishoudelijke
stroommeter) op de aansluiting X311 aan.
Bevestig de kabel met de snoerontlastingsklemmen.
Stroomvoorziening tot stand brengen,
3~/400V
Bepaal de het type aansluiting:
Situatie
Functie blokkering energiebedrijf niet
aanwezig
Blokkering energiebedrijf aanwezig,
uitschakeling via aansluiting S21
Blokkering energiebedrijf aanwezig,
uitschakeling via scheidingsschake-
laar
3~/400V, enkele voeding
X311
X310
Let op de aanwijzingen op de sticker op de schakelkast.
Installeer voor het product een scheidingsschakelaar.
Gebruik de meegeleverde 5-polige netaansluitkabel (5 x
2
2,5 mm
).
Verwijder de voorgemonteerde 3-polige netaansluitka-
bel op aansluiting X300.
Verwijder de 2-polige brug tussen de contacten L1 en
L2 op de aansluiting X300.
Sluit de 5-polige netaansluitkabel op de aansluiting
X300 aan.
Aansluitingstype
Enkelvoudige voe-
ding
Dubbele voeding
X300
