6 Elektrische installatie
6.9

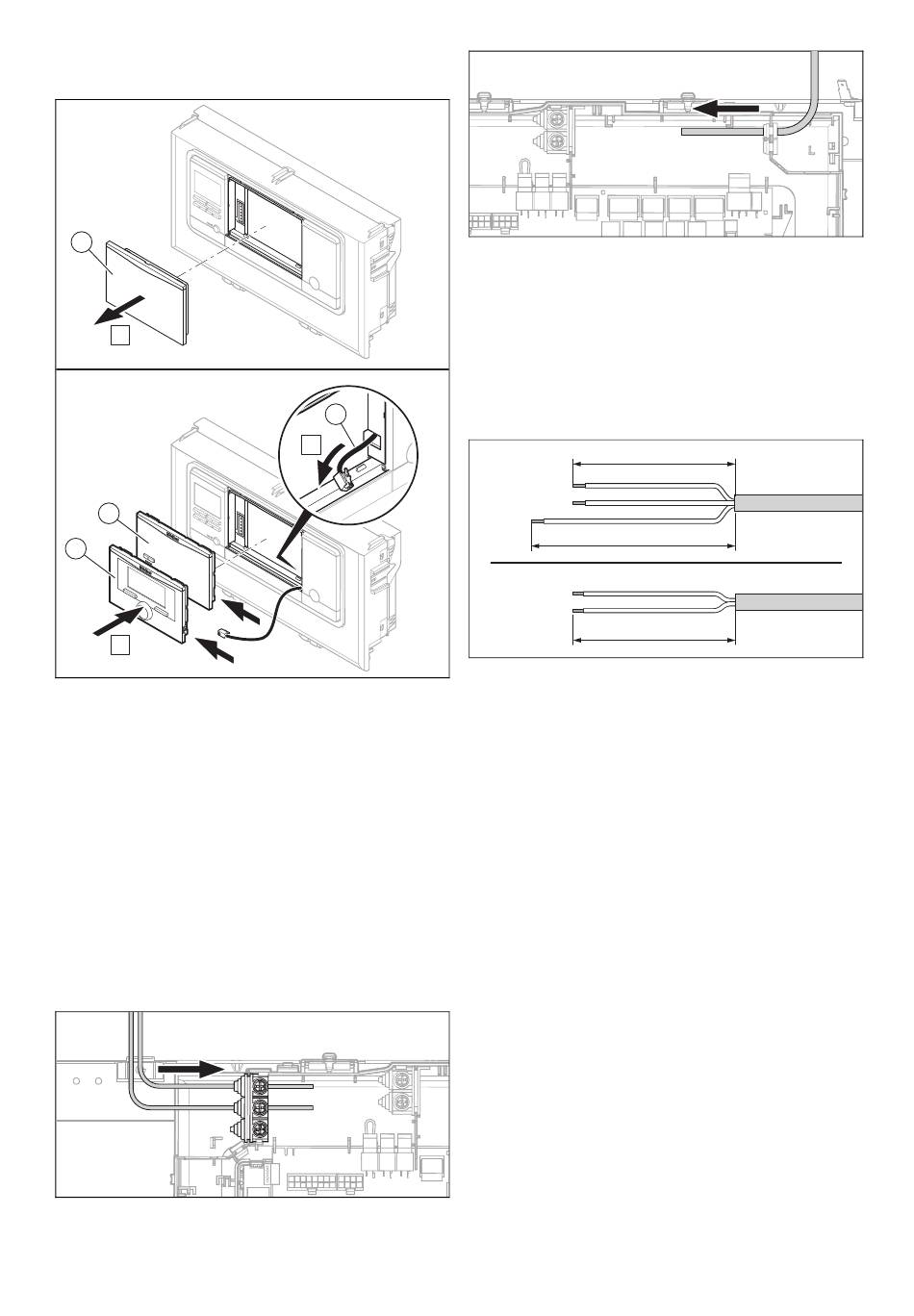

Systeemthermostaat in de schakelkast
installeren
1
A
3
4
C
1.
Verwijder de afdekking (1) aan de schakelkast.
2.
Sluit de klaarliggende DIF-kabel (2) op de systeemther-
mostaat of op de draadloze basis aan.
3.
Als u een draadloze ontvanger gebruikt, gebruik dan de
draadloze basis (3).
4.
Als u een draadgebonden systeemthermostaat ge-
bruikt, gebruik dan de systeemthermostaat (4).
5.
Raadpleeg voor de koppeling van draadloze basis en
systeemregelaar de handleiding van de systeemrege-
laar.
6.10
Kabels leggen
1.
Leg aansluitleidingen met netspanning en sensor- of
busleidingen vanaf een lengte van 10 m apart. Mini-
mumafstand laagspannings- en netspanningskabel bij
kabellengte > 10 m: 25 cm.
24V / eBUS
2.
Installeer de 24 V-kabel en de eBUS-kabel door de
linker trekontlastingen van de schakelkast.
32
3.
6.11
1.
2.
2
3.
B
4.
5.
6.
7.
8.
9.
10. Steek de stekker in de bijbehorende stekkerplaats van
Installatie- en onderhoudshandleiding Hydraulic Station 0020291547_01
Installeer de 230 V-kabel door de rechter trekontlastin-
gen van de schakelkast.
Bedrading uitvoeren
Let op een deskundige scheiding van netspanning en
veiligheidslaagspanning.
Sluit de netaansluitkabel uitsluitend op de daarvoor
gemarkeerde klemmen aan!
Verkort de aansluitleidingen indien nodig.
30 mm
≤
L
N
PE
≤
40 mm
+
-
≤
30 mm
Strip de elektrische leiding af zoals weergegeven in
de afbeelding. Let er hierbij op dat de isolatie van de
verschillende aders niet wordt beschadigd.
Zorg ervoor dat de isolatie van de binnenste draden
tijdens het ontmantelen van de buitenste omhulling niet
beschadigd wordt.
Isoleer de binnenste draden slechts zodanig dat goede,
stabiele verbindingen tot stand gebracht kunnen wor-
den.
Voorzie de gestripte uiteinden van de aders van ader-
eindhulzen.
Schroef de betreffende stekker aan de aansluitleiding.
Controleer of alle draden mechanische vast in de stek-
kerklemmen van de stekker zitten. Corrigeer evt.
de printplaat.
230V
