Aansluitruimte sluiten
5.3
Toebehoren voor de elektrische aansluiting
5.3.1
Besturingseenheid op wandbeugel
Toepassing

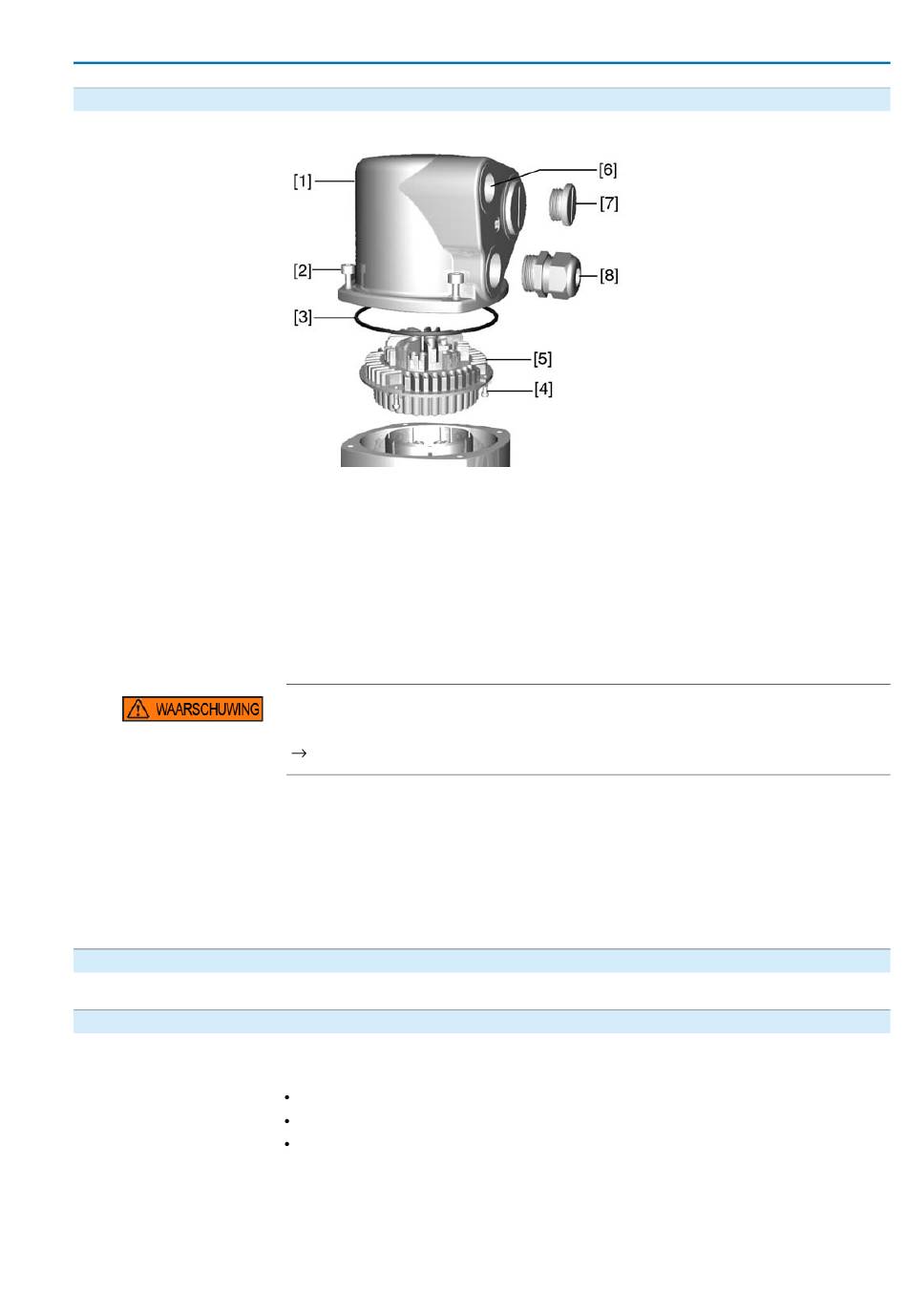

Afbeelding 16:
Voorbeeld: Uitvoering S
[1]
Deksel
[2]
Bouten van het deksel
[3]
O-ring
[4]
Boutjes van de rondstekker
[5]
Rondstekker
[6]
Kabelingang
[7]
Blindplug
[8]
Kabelwartel (niet bij de levering inbegrepen)
Kortsluiting door inklemmen van de kabels!
Elektrische schok en functiestoringen mogelijk.
Rondstekker voorzichtig plaatsen om geen kabels in te klemmen.
1.
Rondstekker [5] in het deksel [1] plaatsen en met boutjes [4] bevestigen.
2.
Pasvlakken van het deksel [1] en de behuizing schoonmaken.
3.
Controleren, of de O-ring [3] in goede staat is.
4.
O-ring met zuurvrij vet (bijv. vaseline) licht invetten en daarna correct plaatsen.
5.
Deksel [1] plaatsen en boutjes [2] gelijkmatig en kruisgewijs vastdraaien.
6.
Kabelwartels [8] met het voorgeschreven draaimoment vastdraaien, zodat de
desbetreffende beschermingsklasse is gegarandeerd.
— Optie —
Met de wandbeugel kan de besturingseenheid los van de aandrijving worden
gemonteerd.
Bij een gemonteerde aandrijving, die moeilijk bereikbaar is.
Als de aandrijving aan hoge temperaturen wordt blootgesteld.
Indien de afsluiter aan intensieve trillingen onderhevig is.
