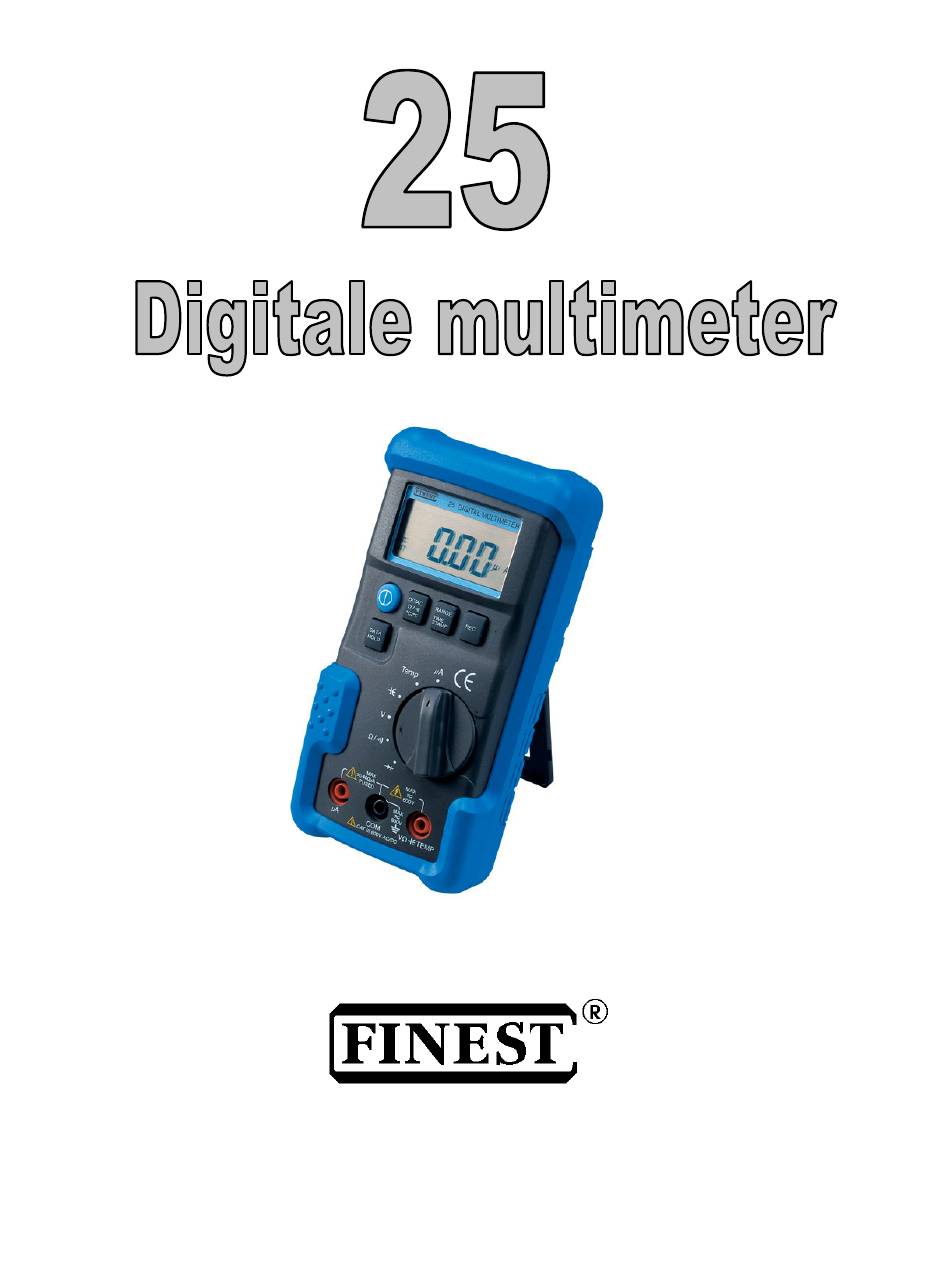

Finest 25 Handleiding

Verberg thumbnails
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding
1

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Finest 25

Samenvatting van Inhoud voor Finest 25

  • Pagina 2: Inleiding

    DIGITALE MULTIMETER FINEST 25 WAARSCHUWING Bronnen zoals draagbare zend- & ontvangstapparatuur en CB’s, radio- en televisietoestellen, autoradio’s en celtelefoontoestellen genereren elektromagnetische golven die spanningen in de testsnoeren van de multimeter kunnen induceren. Meetlimieten DC spannig 1mV - 600V AC spanning...

  • Pagina 3: Internationale Symbolen

    Kenmerken display 3 ¾ digits, 4000 meetpunten automatische en manuele bereikkeuze meten van AC of DC spanning tot 600V hoge weerstandsbereiken tot 40 MΩ testen van waakvlamcircuits tot 0.01µA) capaciteitsmeting tot 10.000µF zeer nauwkeurige temperatuurmeting van -40°F tot 750°F max/min-registratie met aanduiding van het uur voor het registreren van de maximale minimale stroom- of spanningswaarde gedurende een periode van 24 uren continuïteitstest met geluidssignaal en diodetest behoud van de gegevens (data hold)

  • Pagina 4: Bedieningstoetsen En Indicators

    Respecteer de veiligheidstips in deze handleiding. Zorg ervoor dat er altijd iemand aanwezig is. Controleer de isolatie van de meetsnoeren op eventuele beschadiging en controleer eveneens of er geen metalen elementen blootgesteld zijn. Controleer de continuïteit van de meetsnoeren. Beschadigde meetsnoeren moeten vervangen worden. Maak het snoer onder spanning los alvorens het gemeenschappelijk snoer los te maken.
  • Pagina 5 Digitaal display met 4000 meetpunten met aanduiding van de polariteit en automatische positionering van het decimaal punt. Als men de multimeter aanschakelt, lichten alle segmenten heel even op tijdens een autotest. Het display wordt driemaal per seconde bijgewerkt. Om aan/uit te schakelen. Om te schakelen tussen DC en AC bij het meten van microampères en spanning.
  • Pagina 6 ofwel nogmaals op de Data Hold toets drukken, ofwel de Range Hold toets of schakelaar (2) indrukken, ofwel van functie veranderen. Draaischakelaar. Voor selectie van de volgende functies: µA : micro-ampères DC/AC (automatische bereikkeuze 40µA of 400µA) TEMP: de temperatuur moet gemeten worden d.m.v. een temperatuuradapter type K en een thermokoppel type K;...
  • Pagina 7 . Maximumwaarde in MAX MIN modus. (22) . De MAX/MIN registratiemodus is geactiveerd. (23) . Minimumwaarde in MAX MIN modus. (24) . De hoorbare continuïteitstest is geactiveerd. (25). Diodetest. (26) De “data hold” modus is geactiveerd. (27) . De “range hold” modus is geactiveerd. (28)

  • Pagina 8: Toepassingen

    Automatische nulinstelling in de µA bereiken De multimeter wordt automatisch op nul ingesteld als u gedurende meer dan 2 seconden op de Data Hold toets drukt wanneer de multimeter enkele digits weergeeft zonder ingangssignaal in de µA bereiken. Gebruik van de meetsnoeren Gebruik enkel de bijgeleverde meetsnoeren.

  • Pagina 9: Diodetest

    Bij het meten van weerstand, zorgen voor een goed contact tussen de meetsnoeren en de meetkring. Subtanties zoals vuil, olie, soldeersel of andere onzuiverheden kunnen de uitlezing beïnvloeden. Ga als volgt tewerk voor het meten van weerstand en het testen van de continuïteit 1.

  • Pagina 10: Meten Van Capaciteit

    Is de uitlezing identiek in beide richtingen, dan is het testobject waarschijnlijk kortgesloten. Is de uitlezing 0FL in beide richtingen, dan is er een onderbreking. Ga als volgt tewerk om de diode te controleren: 1. Verbind het zwarte meetsnoer met de VΩ Ω Ω Ω TEMP klem en het zwarte met de COM klem.

  • Pagina 11: Registreren Van Maximim- En Minimumwaarden

    Zorg ervoor dat de temperatuurprobes niet in contact komen met een spanningsbron die 30V AC or 42V piek of 60 V DC kan overschrijden. Verwijder de temperaturprobe alvorens een andere meting te doen dan temperatuurmeting. Bij het niet- naleven van deze richtlijn loopt men gevaar voor een elektrische schok. De multimeter staat afgeregeld of graden Fahrenheit.

  • Pagina 12: Onderhoud

    geregistreerd werd. De periode loopt tot 23.59. Het symbool 0FL verschijnt wanneer deze periode overschreden is. Ga als volgt tewerk: 1. Verbind de meetsnoeren met de aansluitklemmen. 2. Stel de multimeter in op microampères AC of DC, spanning, ohms of temperatuur. 3.

  • Pagina 13: Herstelling En Vervangstukken

    Verwijder de meetsnoeren en elk ingangssignaal alvorens de behuizing te openen. Om een elektrische schok of schade aan het toestel te vermijden, erop letten dat er geen water in de behuizing geraakt. Maak af en toe de behuizing schoon met een vochtig doek; gebruik geen oplosmiddelen of schuurmiddelen.
  • Pagina 14 Overload Function Range Resolution Accuracy protection 1 mV 40 V 10 mV 0.9%±2 DC Volts 400 V 100 mV dgts 600 V 600 V RMS 1 mV AC Volts 40 V 10 mV 1.9%±3 (50Hz to 400 400 V 100 mV dgts 600 V 1.0%±5...

  • Pagina 15: Algemene Specificaties

    Open Circuit Test Voltage: <3.3 V Diode Check 600 V Max. Test Current 3.0 mA Beveiligd door een zekering F1: F 0.5A 660V 6.2. Algemene specificaties • Maximumspanning: 600V rms tussen een willekeurige aansluitklem en de aarde • Digitale uitlezing, 4000 meetpunten, update 4 x per seconde. •...
