Type 8692, 8693
Inbedrijfstellingtype8692
11.2.1. i nvoer van de werking van de
pneumatische aandrijving
De werking van de aandrijving wordt bij voorgemonteerde
procesklep in de fabriek vooringesteld.
SFA en SFB:
enkelwerkend
SFI:
dubbelwerkend
De werking (stuurfunctie, SF) van de aandrijving is aangegeven op
het typeplaatje.
werkwijze:
Toets
Actie
MENU
MENU
3 s indrukken
(countdown in het display)
/
ACTUATOR selecteren
ENTER
MENU
indrukken
/
SINGLE of'DOUBLE
selecteren
SELEC
MENU
indrukken
MENU
EXIT
indrukken
MENU
EXIT
indrukken

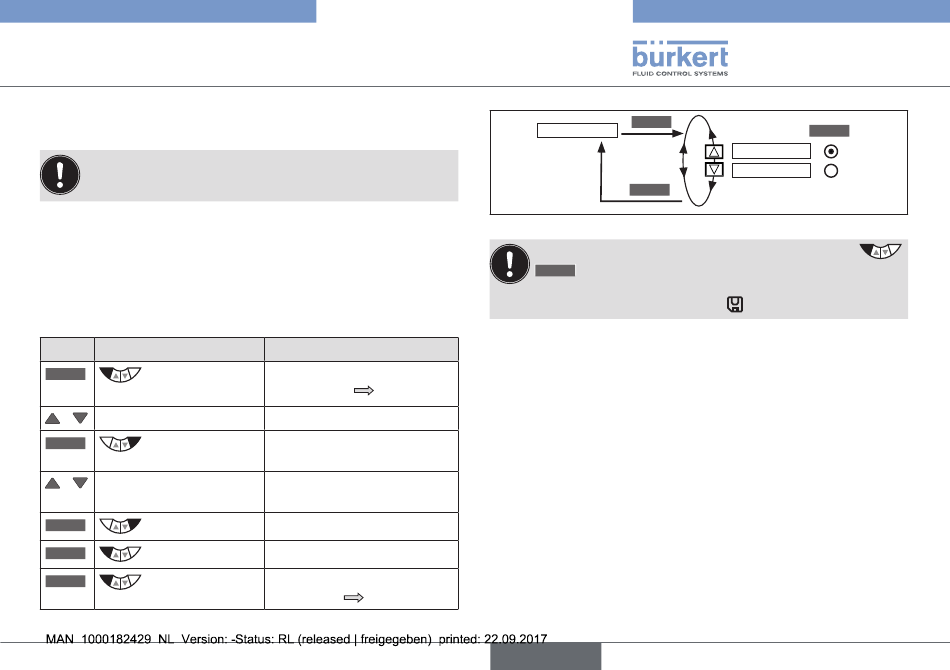

Tab. 20: Invoer werking van de aandrijving
(SINGLE)
(DOUBLE)
Beschrijving
Omschakelen van
procesniveau
instelniveau
Naar het menu ACTUATOR
gaan
De werking selecteren
De werking bepalen
Menu ACTUATOR afsluiten
Omschakelen van
instelniveau
procesniveau
ENTER
MENU
ACTUATOR
EXIT
MENU
Afb. 18: Bedieningsstructuur ACTUATOR
Pas wanneer het hoofdmenu via de linker keuzetoets
wordt afgesloten, worden de gewijzigde gegevens
EXIT
MENU
opgeslagen in het geheugen (EEPROM). Tijdens het opslaan
verschijnt het opslaan-symbool
Nederland
SELEC
MENU
SINGLE
DOUBLE
op het display.
