Type 8692, 8693
8.2. montage positioner / procesregelaar
op proceskleppen van de serie 2103,
2300 en 2301
Bij de montage van de positioner / procesregelaar mogen de
collets van de stuurluchtaansluitingen aan de aandrijving niet
zijn gemonteerd.
→
De puckhouder en de positioner / procesregelaar zo uitlijnen dat
1. de puckhouder in de geleiderail van de positioner /
procesregelaar (zie "Afb. 7") en
2. de aansluitstukken van de positioner / procesregelaar in de
stuurluchtaansluitingen van de aandrijving (zie "Afb. 8") vallen.
aanWijzinG!
Beschadiging van de printplaat of uitval van de functie!
• Let erop dat de puckhouder vlak op de geleiderail ligt.

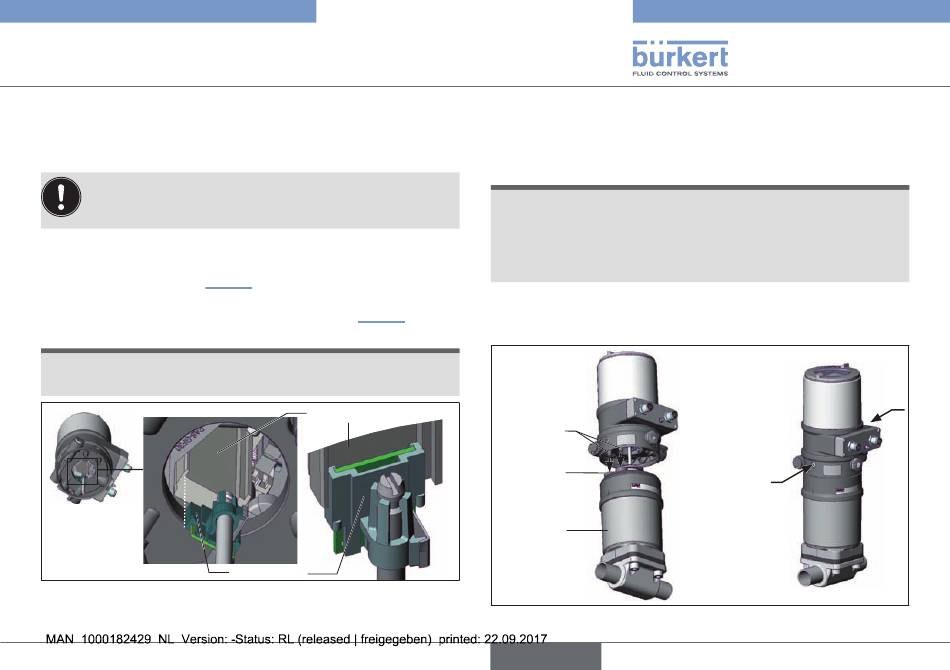

Afb. 7:
Uitlijnen van de puckhouder
Montage
geleiderail
puckhouder
→
De positioner / procesregelaar zonder draaiende beweging zo ver
op de aandrijving schuiven dat er bij de vormafdichting geen spleet
meer te zien is.
aanWijzinG!
Door een te hoog koppel bij het vastschroeven van de beves-
tigingsschroef kan de beschermingsklasse ip65 / ip67 niet
worden gegarandeerd!
• De bevestigingsschroef mag uitsluitend met een maximaal kop-
pel van 0,5 Nm worden aangedraaid.
→
De positioner / procesregelaar met de beide bevestigingsschroeven
aan de zijkant op de aandrijving bevestigen. Daarbij de schroeven
slechts licht aandraaien (maximaal koppel: 0,5 Nm).
aansluits-
tukken
stuurluch-
taanslui-
tingen
aandrijving
Afb. 8:
Montage positioner / procesregelaar, serie 2103, 2300 en 2301.
Nederland
bevestigings-
schroeven
max. 0,5 Nm
17
